Wyświetlacz dotykowy TFT LCD 2,8″ ST7789V 240x320px z czytnikiem SD SPI

Wyświetlacz dotykowy TFT LCD 2,8″ ST7789V 240x320px z czytnikiem SD SPI

39,97  z VAT

Cena netto: 32,50

29 w magazynie

Zdobądź 3997 Punktów za ten produkt.

Kolorowy wyświetlacz dotykowy TFT LCD 2,8″ o rozdzielczości 240×320 pikseli. Aż 65536 kolorów. Kontroler ST7789V pracujący z interfejsem SPI. Rezystancyjny panel dotykowy z dedykowanym kontrolerem XPT2046 z interfejsem SPI. Złącze pełnowymiarowej karty pamięci SD. Rysik do panelu dotykowego w zestawie. Biblioteki Arduino.

Korzyści

  • 30 dni na zwrot
  • Od 300 zł wysyłka gratis
  • Dostawa 24h

Płatność & Wysyłka

Wyświetlacz dotykowy TFT LCD 2,8″ 240x320px z czytnikiem SD SPI

Wyświetlacz dotykowy TFT LCD 2,8"

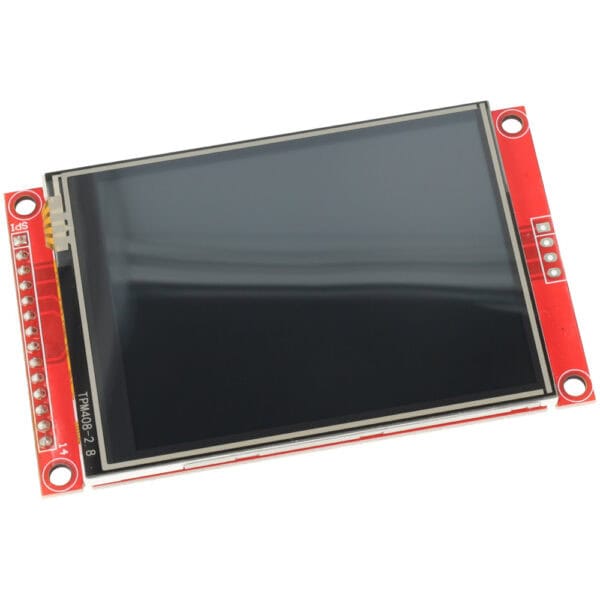

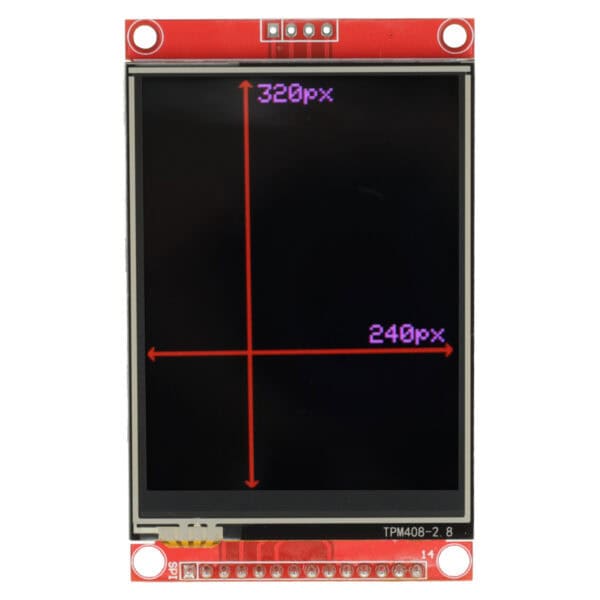

Moduł z wyświetlaczem TFT o przekątnej 2,8″ i rozdzielczości 240 x 320 pikseli. Jest to wyświetlacz kolorowy o maksymalnej liczbie aż 65536 kolorów.

Moduł idealnie spisze się we wszelkich projektach opartych o Arduino, ESP32 czy STM32.

Wyświetlacz dotykowy TFT LCD 2,8"

Panel dotykowy

Posiada nałożoną warstwę dotykową w technologii rezystancyjnej. Dotyk obsługiwany jest przez dedykowany kontroler XPT2046 z interfejsem SPI. Do komunikacji z dotykiem wyprowadzone są dedykowane piny. Kontroler potrafi wystawić przerwanie w momencie wykrycia dotknięcia.

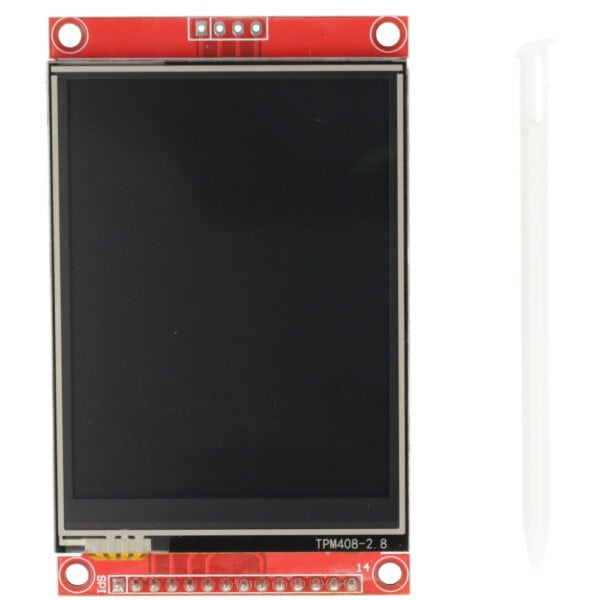

Rysik w zestawie

Dla ułatwienia obsługi panelu dotykowego do zestawu z wyświetlaczem TFT dołączony jest rysik. Dzięki niemu precyzyjniej obsłużysz dotyk.

Elementy wyświetlacza

Wyświetlacz od frontu jest zabezpieczony folią, aby nie porysować warstwy dotykowej w transporcie.

Wszystkie złącza są w standardzie goldpin 2,54″. Z łatwością podłączysz wyświetlacz TFT na przykład na płytce stykowej lub przy użyciu przewodów połączeniowych.

Wyświetlacz dotykowy TFT LCD 2,8"

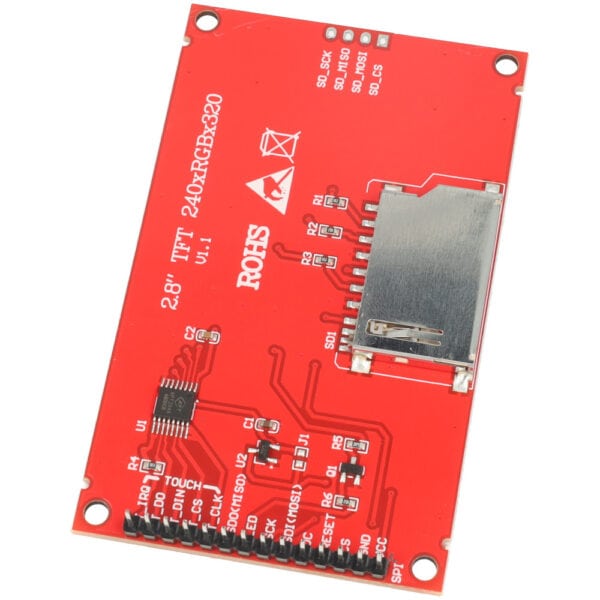

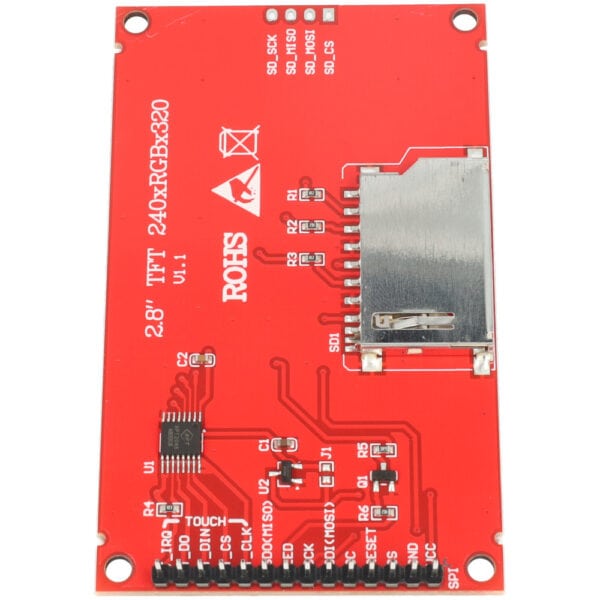

Slot na kartę pamięci

Do budowy ładnego interfejsu będziesz potrzebował przygotowanych grafik. Gdzie je przechować? Na module znajduje się złącze dla pełnowymiarowej karty SD. Komunikacja z kartą pamięci również odbywa się przez interfejs SPI.

Mikrokontrolery nie mają wystarczająco pamięci na przechowywanie dużej ilości pięknych obrazów do budowy interfejsu użytkownika (GUI). Karta pamięci wiele ułatwia.

Kontroler i biblioteki

Wyświetlacz posiada wbudowany kontrolerowi ST7789V. Sterowanie obrazem przez ten kontroler jest niesamowicie proste. Dla Arduino istnieje szereg gotowych bibliotek dla tego kontrolera jak np. Adafruit TFT.

Kontroler wyświetlacza został skonfigurowany do pracy z interfejsem szeregowym SPI. Dzięki niemu podłączenie do Arduino lub STM32 wymaga jedynie kilku pinów. Oszczędź cenne piny mikrokontrolera.

Podłączenie do Arduino – UWAGA

Wyświetlacz działa na napięciu 3,3V! Do podłączenia go do Arduino Uno, Nano, Leonardo lub Mega będzie potrzebny konwerter napięć. Znajdziesz go TUTAJ.

Wyświetlacz dotykowy TFT LCD 2,8"

Specyfikacja techniczna

🖥️ Wyświetlacz graficzny: TFT LCD 2,8″
📐 Rozdzielczość: 240×320 px
📟 Sterownik LCD: ST7789V
🔌 Interfejs: SPI
🎨 Kolory: 65K, RGB
💡 Podświetlenie: LED
🔋 Napięcie zasilania LCD: 3,3 ÷ 5 V
🔌 Napięcie pinów komunikacyjnych: 3,3 V
🔋 Napięcie LED: 3,3 V
📲 Panel dotykowy: rezystancyjny
💾 Dodatkowe złącze: karta SD
🌡️ Temperatura pracy: -20 ÷ 70°C
📏 Wymiary: 86 x 50 mm
🪛 Goldpiny LCD wlutowane
🛠️ Brak goldpinów SD w zestawie
🖋️ Rysik panelu dotykowego w zestawie

PRZYDATNE LINKI

🧷 Dokumentacja kontrolera ST7789 oferuje szczegółowe informacje na temat obsługi i programowania wyświetlacza.
🧷 Przykładowy kod na ESP32 pozwoli na szybkie uruchomienie wyświetlacza.
