Wyświetlacz dotykowy TFT LCD 2,8″ 240x320px z czytnikiem SD SPI

Wyświetlacz dotykowy TFT LCD 2,8″ 240x320px z czytnikiem SD SPI

44,97  z VAT

Cena netto: 36,56

95 w magazynie

Zdobądź 4497 Punktów za ten produkt.

Kolorowy wyświetlacz dotykowy TFT LCD 2,8″ o rozdzielczości 320×240 pikseli. Aż 65536 kolorów. Kontroler ILI9341 pracujący z interfejsem SPI. Rezystancyjny panel dotykowy z dedykowanym kontrolerem XPT2046 z interfejsem SPI. Złącze pełnowymiarowej karty pamięci SD. Rysik do panelu dotykowego w zestawie. Biblioteki Arduino.

Korzyści

  • 30 dni na zwrot
  • Od 300 zł wysyłka gratis
  • Dostawa 24h

Płatność & Wysyłka

Wyświetlacz dotykowy TFT LCD 2,8″ 240x320px z czytnikiem SD SPI

Wyświetlacz dotykowy TFT LCD 2,8

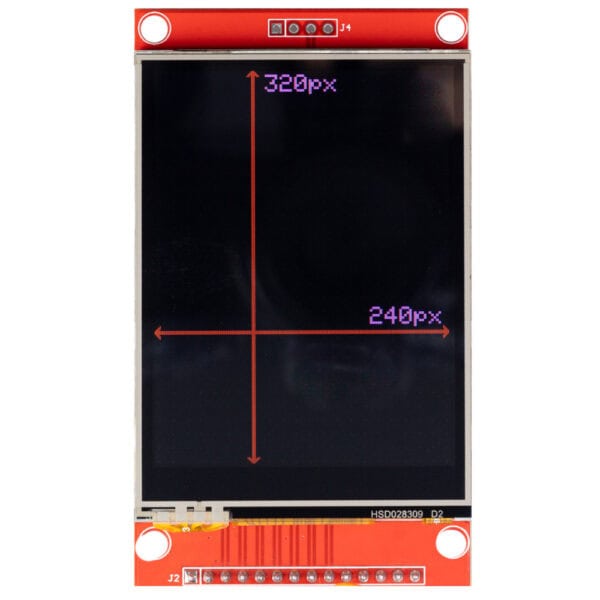

Moduł z wyświetlaczem TFT o przekątnej 2,8″ i rozdzielczości 320 x 240 pikseli. Jest to wyświetlacz kolorowy o maksymalnej liczbie aż 65536 kolorów.

Moduł idealnie spisze się we wszelkich projektach opartych o Arduino, ESP32 czy STM32.

Wyświetlacz dotykowy TFT LCD 2,8

Panel dotykowy

Posiada nałożoną warstwę dotykową w technologii rezystancyjnej. Dotyk obsługiwany jest przez dedykowany kontroler XPT2046 z interfejsem SPI. Do komunikacji z dotykiem wyprowadzone są dedykowane piny. Kontroler potrafi wystawić przerwanie w momencie wykrycia dotknięcia.

Rysik w zestawie

Dla ułatwienia obsługi panelu dotykowego do zestawu z wyświetlaczem TFT dołączony jest rysik. Dzięki niemu precyzyjniej obsłużysz dotyk.

Elementy wyświetlacza

Wyświetlacz od frontu jest zabezpieczony folią, aby nie porysować warstwy dotykowej w transporcie.

Wszystkie złącza są w standardzie goldpin 2,54″. Z łatwością podłączysz wyświetlacz TFT na przykład na płytce stykowej lub przy użyciu przewodów połączeniowych.

Wyświetlacz dotykowy TFT LCD 2,8

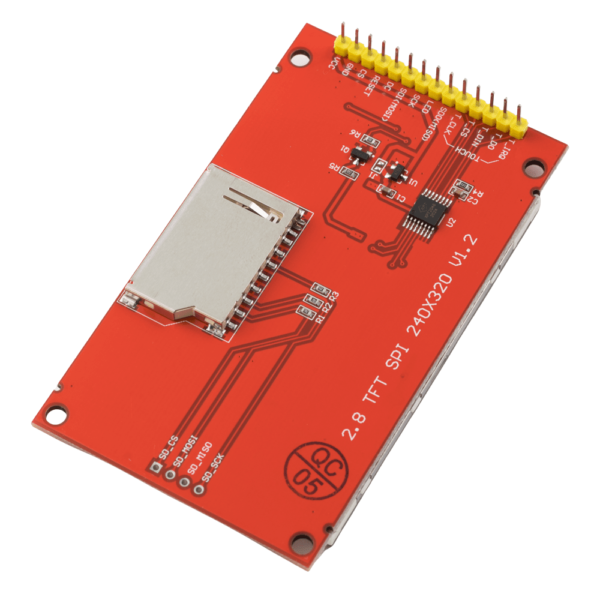

Slot na kartę pamięci

Do budowy ładnego interfejsu będziesz potrzebował przygotowanych grafik. Gdzie je przechować? Na module znajduje się złącze dla pełnowymiarowej karty SD. Komunikacja z kartą pamięci również odbywa się przez interfejs SPI.

Mikrokontrolery nie mają wystarczająco pamięci na przechowywanie dużej ilości pięknych obrazów do budowy interfejsu użytkownika (GUI). Karta pamięci wiele ułatwia.

Kontroler i biblioteki

Wyświetlacz posiada wbudowany kontrolerowi ILI9341. Sterowanie obrazem przez ten kontroler jest niesamowicie proste. Dla Arduino istnieje szereg gotowych bibliotek dla tego kontrolera jak np. Adafruit.

Kontroler wyświetlacza został skonfigurowany do pracy z interfejsem szeregowym SPI. Dzięki niemu podłączenie do Arduino lub STM32 wymaga jedynie kilku pinów. Oszczędź cenne piny mikrokontrolera.

Podłączenie do Arduino – UWAGA

Wyświetlacz działa na napięciu 3,3V! Do podłączenia go do Arduino Uno, Nano, Leonardo lub Mega będzie potrzebny konwerter napięć. Znajdziesz go TUTAJ.

Wyświetlacz dotykowy TFT LCD 2,8

Specyfikacja techniczna

🖥️ Wyświetlacz graficzny: LCD 2,8″
📐 Rozdzielczość: 320×240 px
📟 Sterownik LCD: ILI9341
🔌 Interfejs: SPI
🎨 Kolory: 65K, RGB
💡 Podświetlenie: LED
🔋 Napięcie zasilania LCD: 3,3 V
🔌 Napięcie pinów komunikacyjnych: 3,3 V
🔋 Napięcie LED: 3,3 V
📲 Panel dotykowy: rezystancyjny
💾 Dodatkowe złącze: karta SD
🌡️ Temperatura pracy: -20 ÷ 70°C
📏 Wymiary: 86 x 50 mm
🪛 Goldpiny LCD wlutowane
🛠️ Brak goldpinów SD w zestawie
🖋️ Rysik panelu dotykowego w zestawie

PRZYDATNE LINKI

🧷 Dokumentacja kontrolera ILI9341 oferuje szczegółowe informacje na temat obsługi i programowania wyświetlacza.
🧷 Przykładowy kod na ESP32 pozwoli na szybkie uruchomienie wyświetlacza.
