Moduły RTC

Moduł RTC (Real-Time Clock) to elektroniczne urządzenie stosowane w systemach i urządzeniach, które wymagają śledzenia aktualnego czasu. Utrzymuje ono precyzyjny pomiar, nawet gdy główny system jest wyłączony lub w trybie uśpienia.

Moduł zegara czasu rzeczywistego stale monitoruje więc i aktualizuje czas, datę oraz inne jednostki czasu, takie jak sekundy, minuty, godziny, dni, miesiące i lata – jednym zdaniem, precyzyjne odmierzanie to jego specjalność!

Wyświetlanie wszystkich wyników: 4

Jak działa moduł zegara RTC?

Moduł RTC, zwany także zegarem czasu rzeczywistego, działa poprzez utrzymanie dokładnego pomiaru, niezależnie od sprawności oraz zasilania głównego systemu, którego jest elementem. Oto orientacyjny schemat, jak pracuje takie urządzenie, wygląda następująco:

  • Zacznijmy może od tego, że aby cały proces funkcjonował bez zarzutu, konieczne jest odpowiednie zasilanie. Odbywa się ono poprzez niewielką baterię (najczęściej litową), która utrzymuje jego działanie nawet w przypadku braku zasilania głównego systemu. Dzięki temu moduł może nieprzerwanie śledzić czas i datę.
  • Jego serce stanowi oscylator kwarcowy, generujący stabilne i precyzyjne impulsy o stałej częstotliwości. Kwarc jest wykorzystywany ze względu na swoje doskonałe właściwości stabilizujące i niską wrażliwość na zmiany temperatury.
  • Impulsy z oscylatora są następnie przesyłane do licznika czasu wewnątrz modułu RTC. Zlicza on impulsy, przelicza na konkretne jednostki, takie jak sekundy, minuty, godziny, dni, miesiące i lata. Na końcu aktualizuje wartości czasu w rejestrach RTC.
  • Następnie komunikuje się on z głównym systemem (np. mikrokontrolerem, komputerem). Dzieje się to poprzez współpracę z interfejsem komunikacyjnym, takim jak I2C, SPI lub UART. Główny system może odczytywać aktualne wartości czasu i daty z modułu RTC oraz ustawiać je, gdy jest to konieczne.
  • Warto także wiedzieć, że niektóre modele mają specjalne, dodatkowe funkcje. Mamy tu na myśli alarmy, które mogą uruchomić zdarzenie w określonym czasie, czy sygnał o stałej częstotliwości – to z kolei może być używane do synchronizacji innych urządzeń.

Moduły RTC i jego powszechne zastosowanie

Moduły stosuje się na naprawdę szeroką skalę w różnych urządzeniach i systemach, wymagających precyzyjnego śledzenia czasu. Znajdziesz więc je w komputerach i serwerach, gdzie utrzymują bieżący czas systemowy, mikrokontrolerach i systemach wbudowanych do synchronizacji zdarzeń.

Jednak z zegarem czasu rzeczywistego spotyka się każdy z nas niemal codziennie. Wszystko dlatego, że mają go zegary i budziki, w których także wyzwalają alarmy. Ponadto RTC są używane w systemach rejestracji danych. Jeśli więc potrzebujesz modułu do któregoś z wymienionych celów, zapraszamy do szczegółowego zapoznania się z naszą ofertą!

Arduino RTC moduł, czyli oferta w naszym sklepie

Moduł RTC Arduino dostępny jest w naszym asortymencie w różnych modelach. Wszystko dlatego, aby każdy nasz klient mógł dopasować ten produkt to swojego oprogramowania. Jest to istotne dla całego zespołu msalamon, aby każdego dnia tworzyć miejsce, w którym nowoczesna technologia spotyka się ze sprawdzonymi już wcześniej rozwiązaniami. Właśnie takie są dystrybuowane przez nas artykuły – i to nie tylko z tej kategorii.

Pragniemy zaprezentować Ci kilka naszych produktów. Oto one:

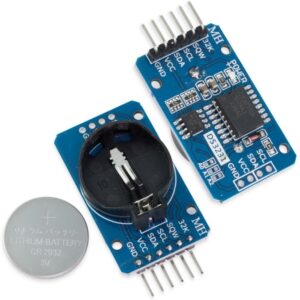

  • Moduł RTC DS3231 + eeprom 24C32 z baterią CR2032, którego napięcie zasilania wynosi od 3,3 do 5 V. Ma on wbudowany kwarc 32,768 kHz oraz baterię, dołączoną do zestawu. Swoją dokładną zgodność z zegarem czasu rzeczywistego zawdzięcza kompensacji temperaturowej – funkcji, polegającej na kontrolowaniu jej wewnątrz modułu. Dzięki temu zewnętrzna aura nie powoduje błędów w pomiarze czasu.
  • RTC PCF8563 z gniazdem na baterię z interfejsem I2C oraz zasilaniem od 1,8 do 5 V. Odświeża dane z częstotliwością 1 Hz. Nie ma on w zestawie baterii, lecz gniazdo przystosowane do modelu CR1220.

Moduł RTC – na co zwrócić uwagę podczas jego zakupu?

Moduł czasu rzeczywistego RTC to poważny zakup – współpracować z wieloma innymi komponentami oprogramowania. Stąd też jego wybór powinien być dobrze przemyślany. Zwróć więc uwagę na zasilanie – koniecznie sprawdź, czy moduł zegara Arduino obsługuje zasilanie pasujące do Twojego systemu. Niektóre z nich specjalizują się w zasilaniu z baterii podtrzymującej, co pozwala na utrzymanie czasu nawet podczas braku zasilania zewnętrznego – nazywa się to rezerwowym zasilaniem bateryjnym.

Istotna będzie także częstotliwość odświeżania czy interfejs komunikacyjny. Ma być on kompatybilny z Twoim mikrokontrolerem lub systemem. Popularne interfejsy to I2C, SPI, czy UART. Dopasuj również jego wymiary, ponieważ przestrzeń podczas tworzenia tego typu projektów niestety czasem bywa ograniczona.

W sklepie msalamon znajdziesz moduły RTC… i nie tylko!

W naszej ofercie znajdziesz wiele ciekawych produktów. Sklep msalamon to także świetna obsługa – sprawna dostawa to nasza specjalność! Odpowiednio zapakowany towar trafi w Twoje ręce tak szybko, jak jest to możliwe. Poza tym nasza firma zapewnia łatwy i bezproblemowy kontakt – wystarczy wysłać nam wiadomość na adres e-mail, który znajdziesz na stronie.

Pragniemy także zapewnić rzetelność gromadzonych ocen. Zachęcamy do wystawiania ich po zakupach w sklepie msalamon!
