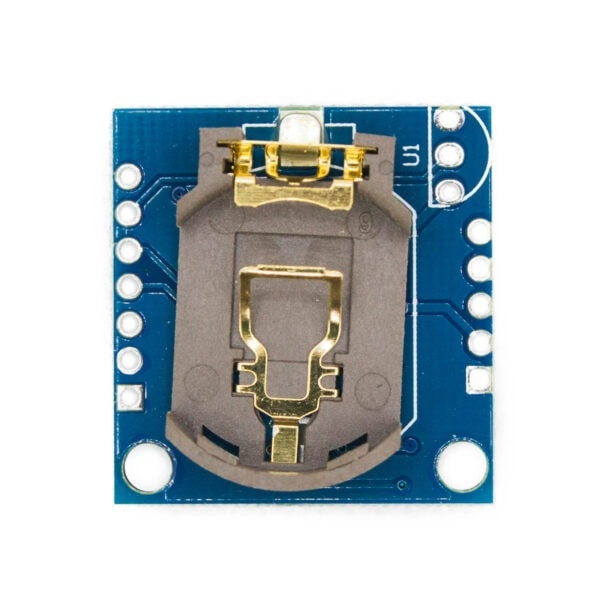

RTC DS1307 + 32kB EEPROM 24C32 z gniazdem na baterię

Moduł z zegarem czasu rzeczywistego z zasilaniem podtrzymującym oraz pamięcią EEPROM.

Opis użycia modułu znajdziesz na moim blogu

• Układ RTC: DS1307
• Wbudowany rezonator: 32,768 kHz
• Zasilanie: 5 V, bateria podtrzymująca
• Odczyt czasu: godziny, minuty, sekundy
• Odczyt daty: miesiąc, dzień, rok
• Interfejs: I2C
• Częstotliwość odświeżania danych: 1 Hz
• Pamięć EEPROM na module: 24C32
• Goldpiny do wlutowania w zestawie
• Brak baterii CR2032 / akumulatora LR2032 w zestawie

Uwaga. Domyślnie moduł dostosowany jest do pracy z akumulatorem LR2032. Aby bezpiecznie użyć zwykłej bateryjki CR2032 należy dokonać pewnej modyfikacji, która jest widoczna na schemacie.

Przydatne linki:

• Dokumentacja RTC DS1307
• Dokumentacja EEPROM 24C32
