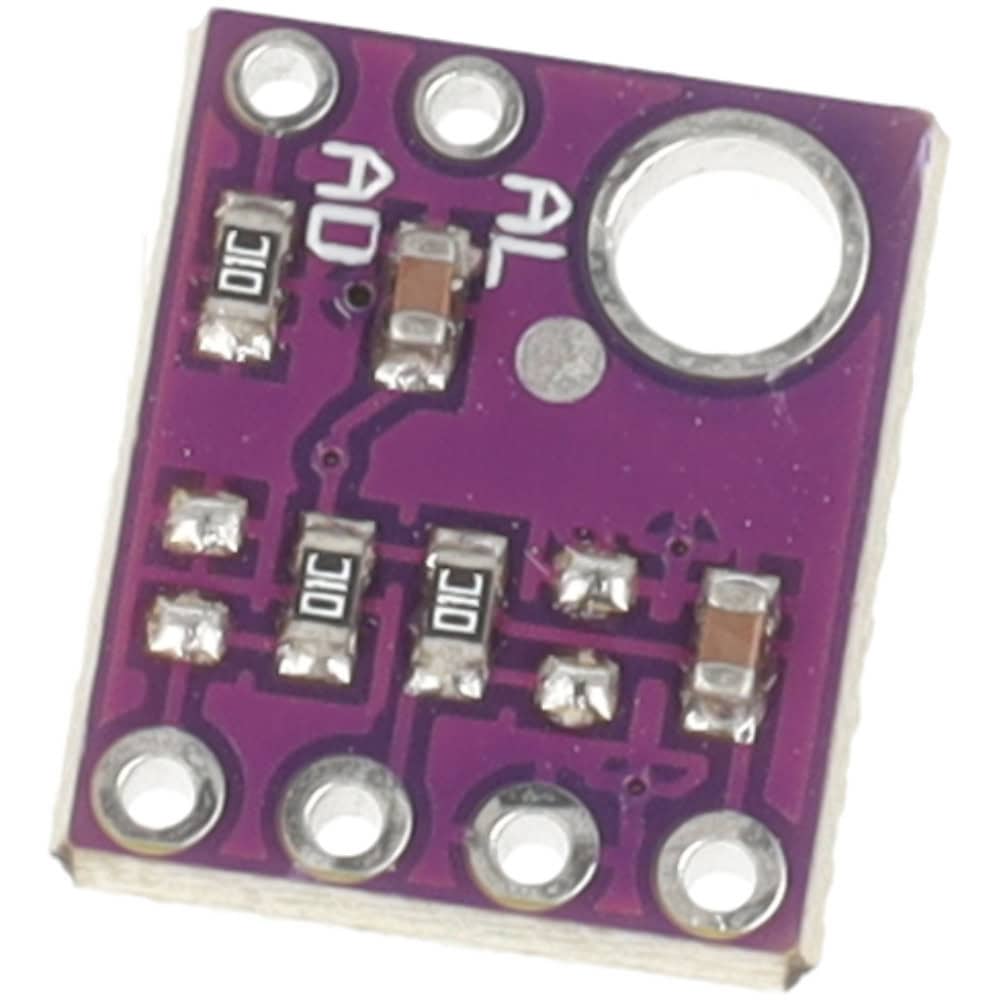

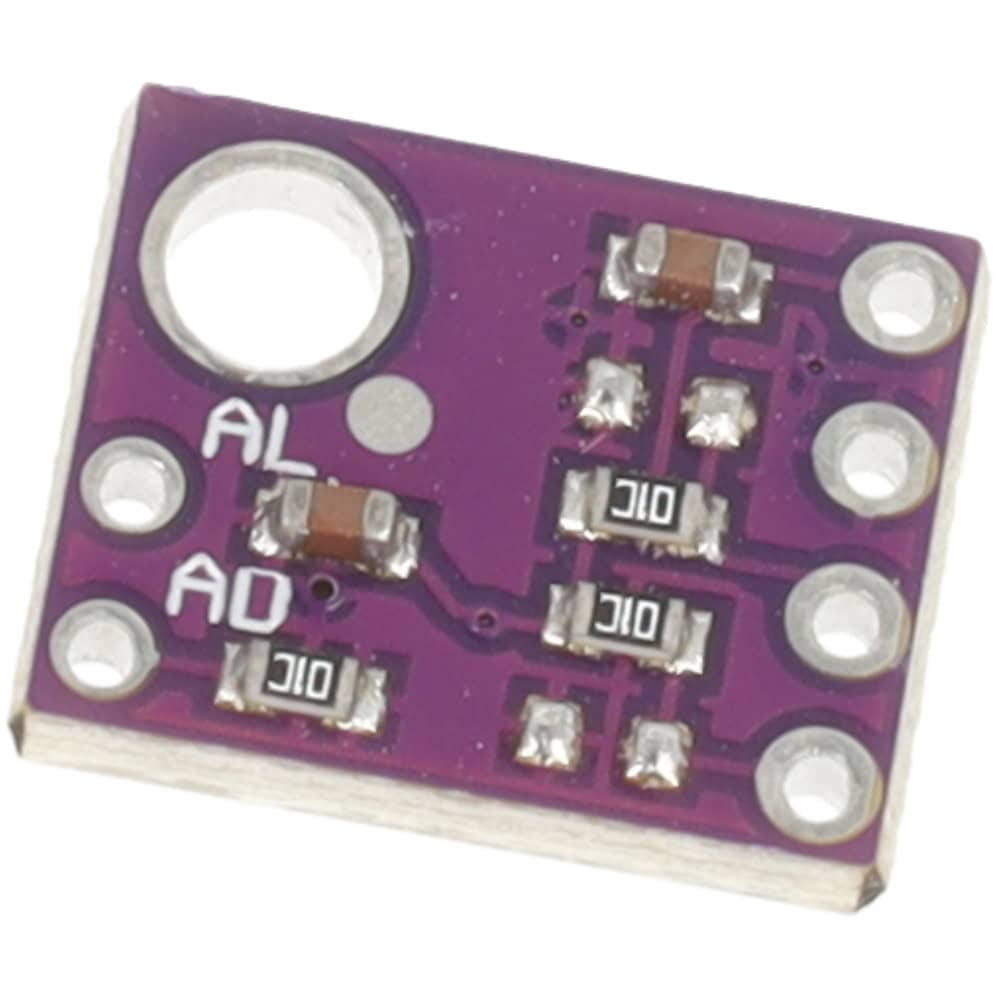

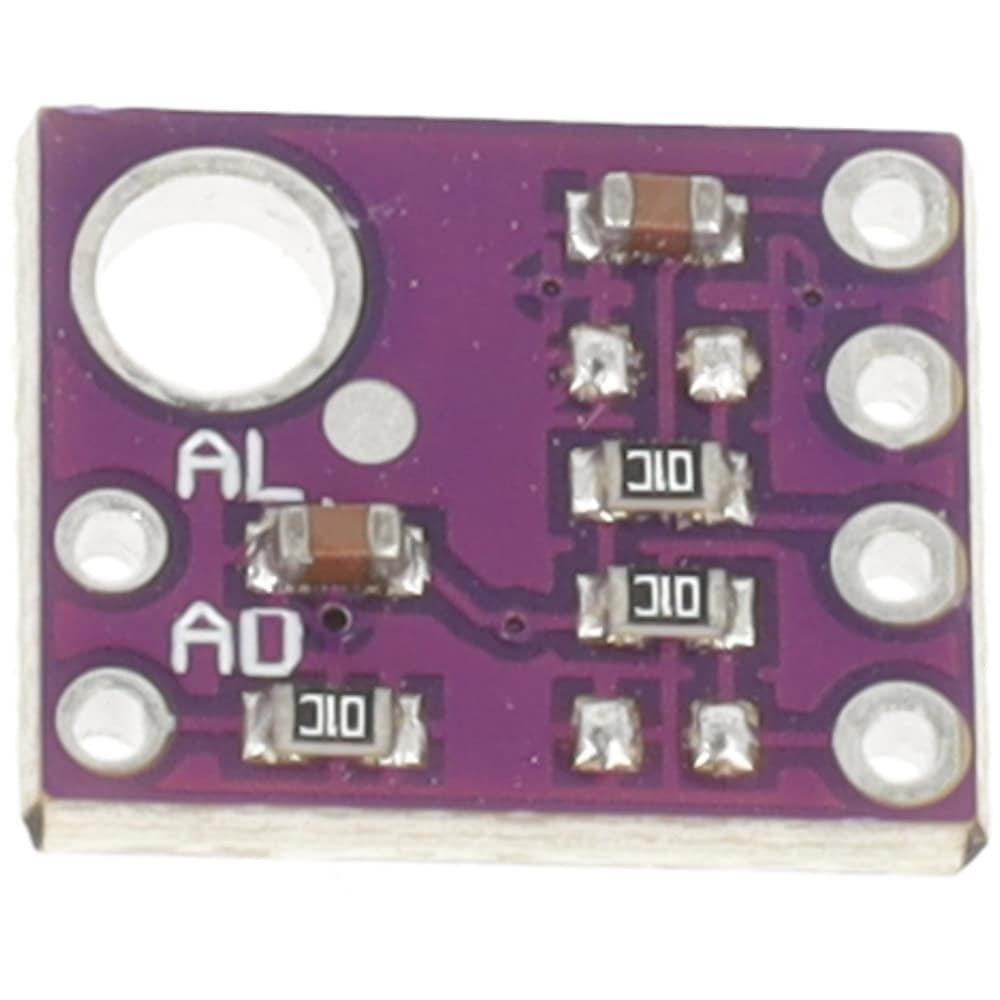

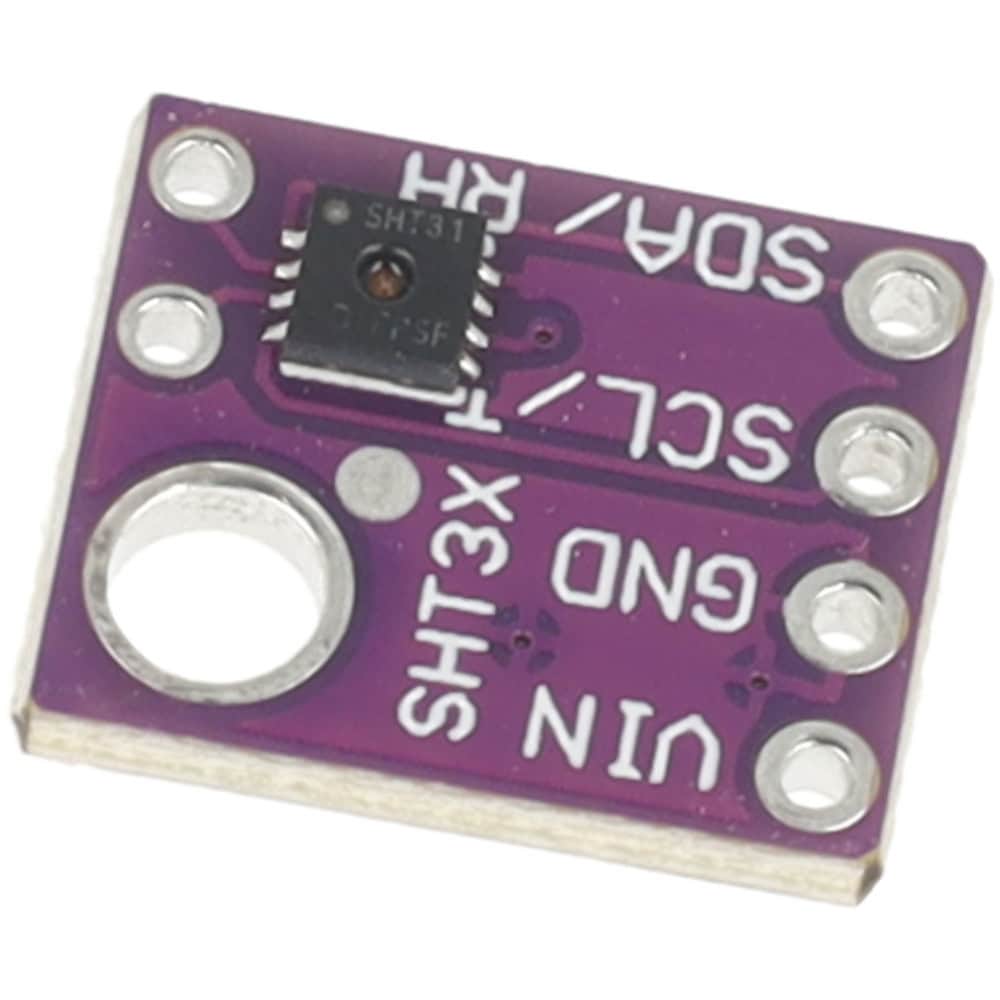

SHT31 Moduł z czujnikiem temperatury i wilgotności

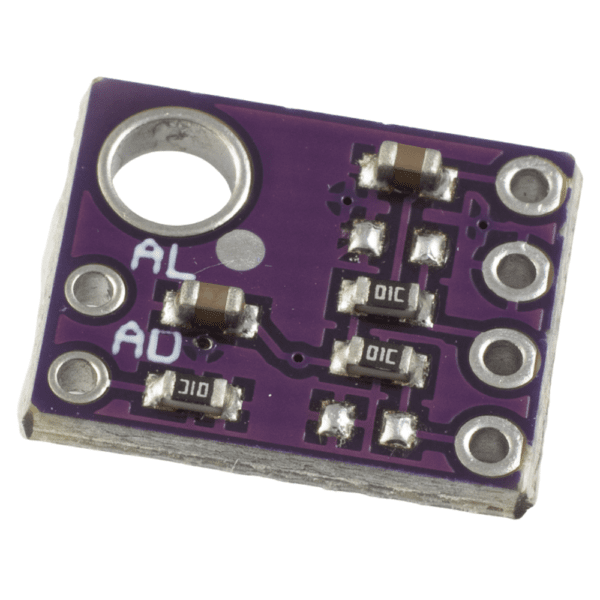

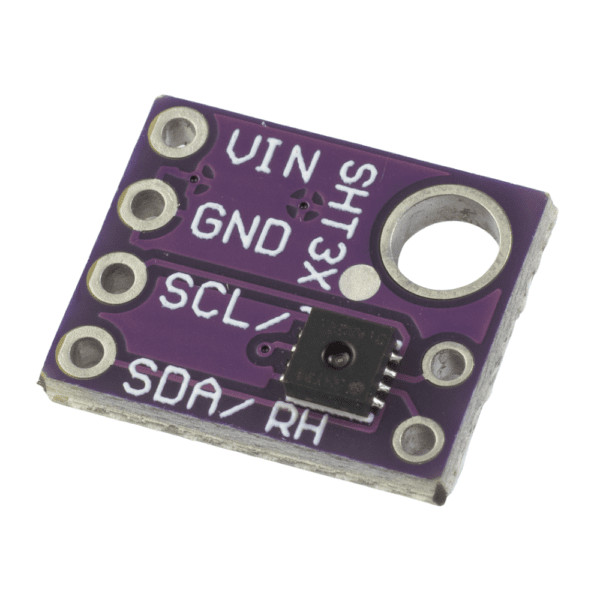

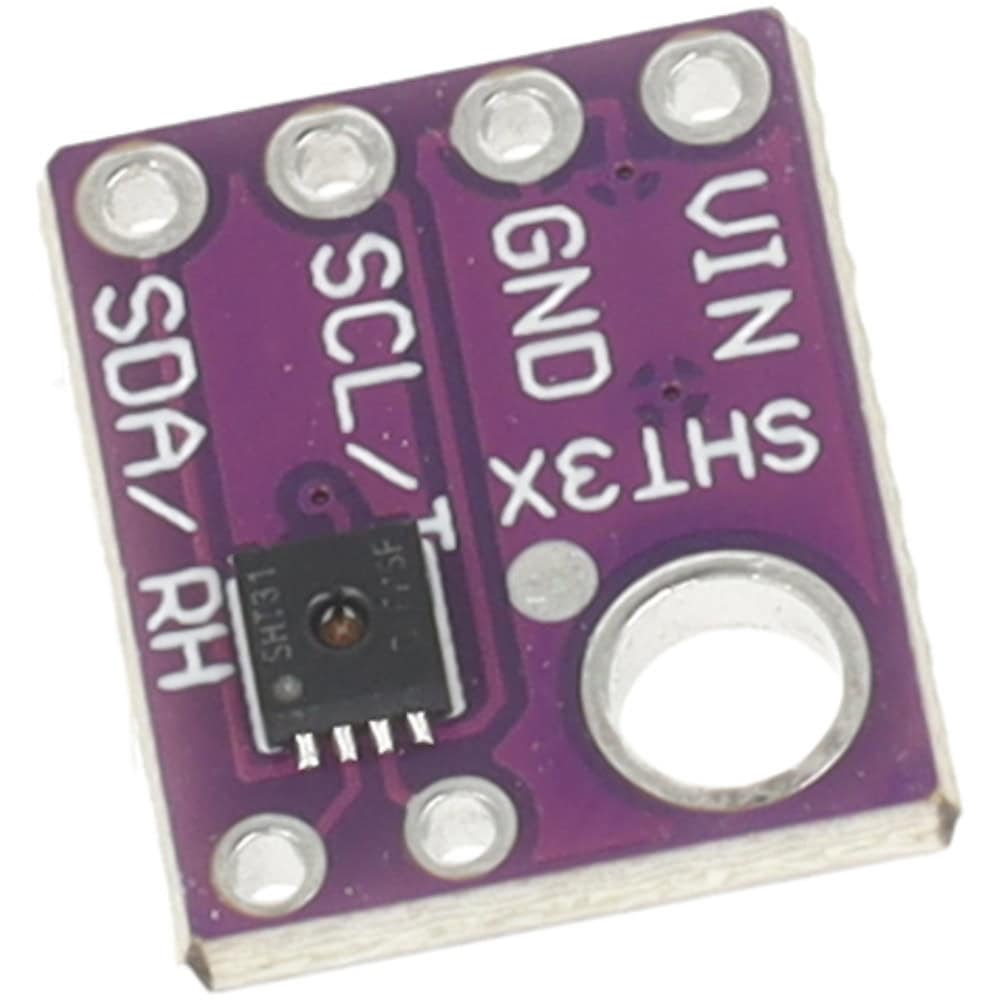

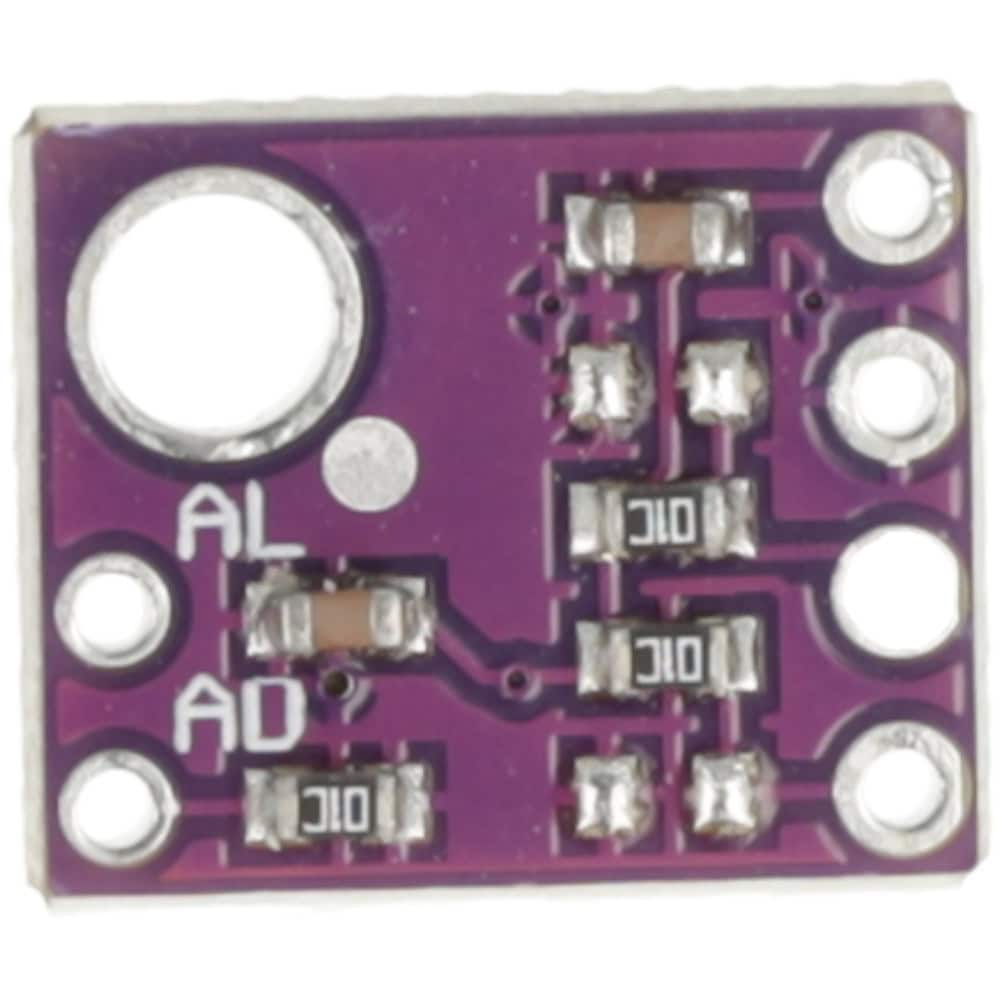

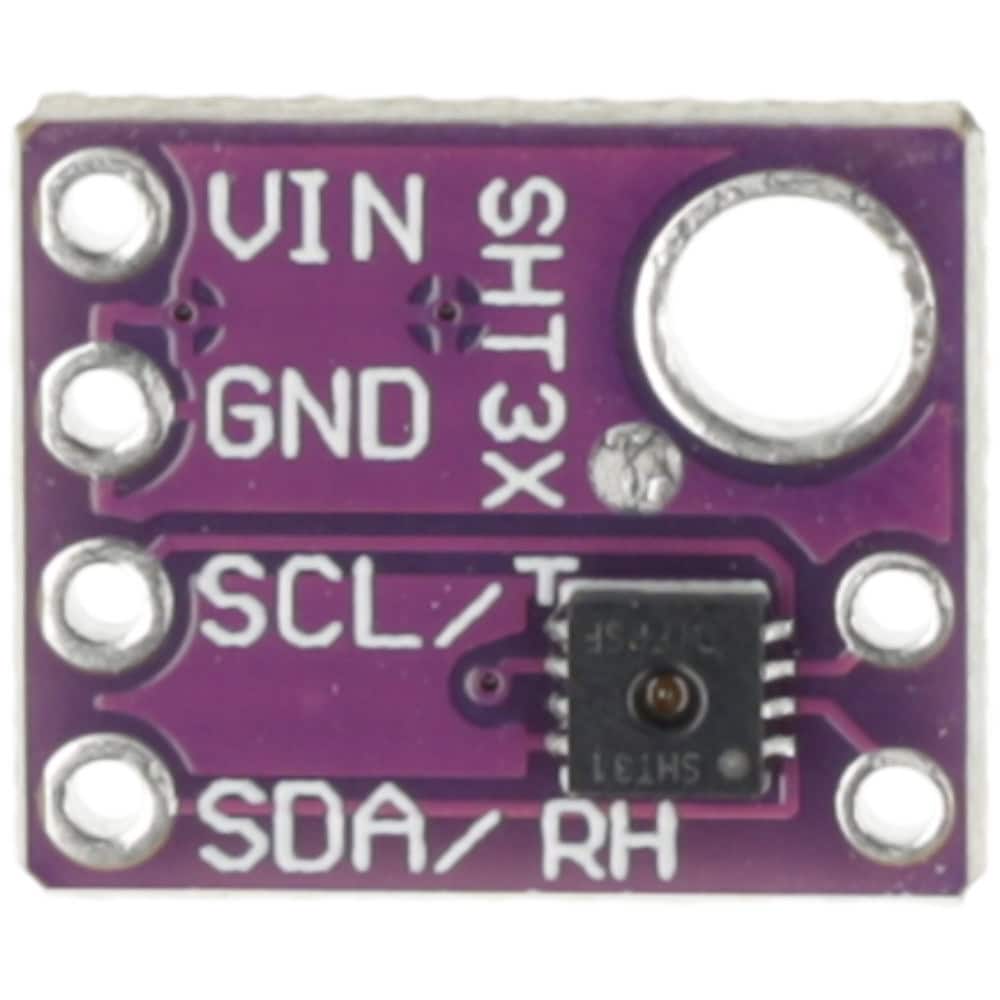

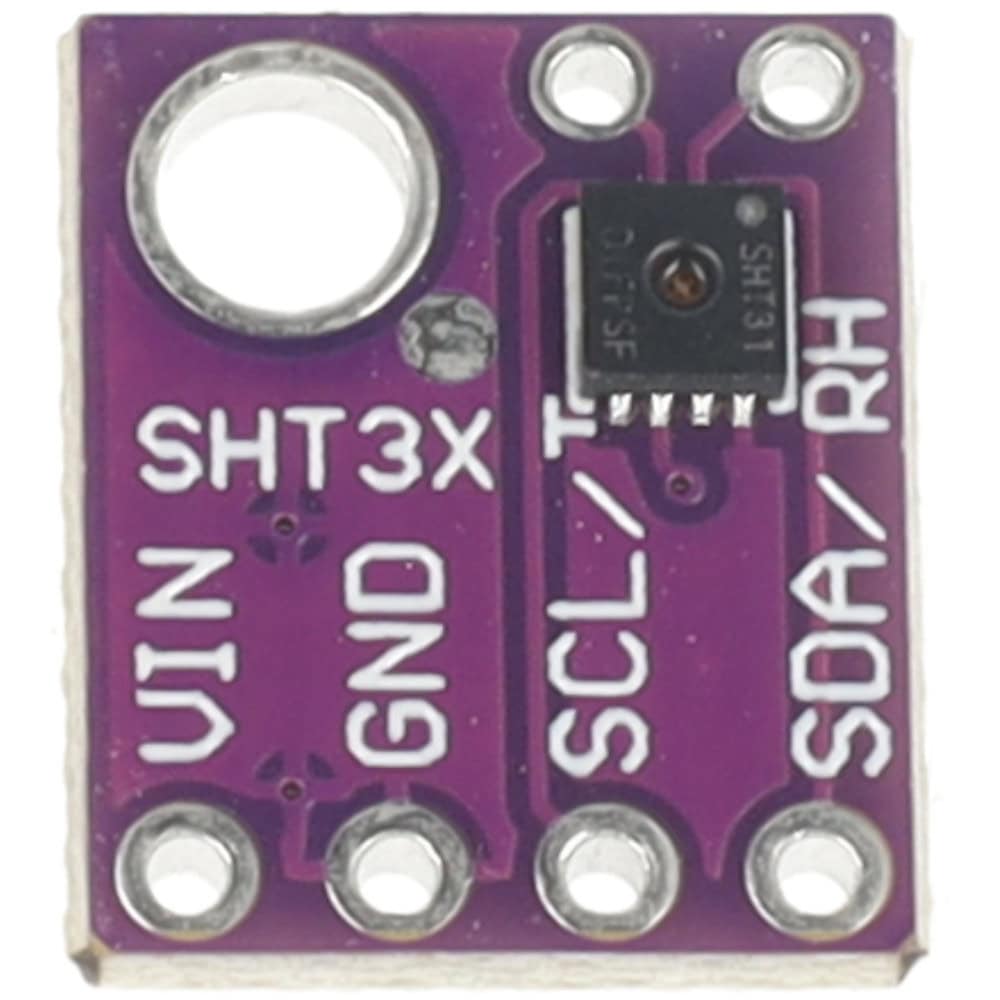

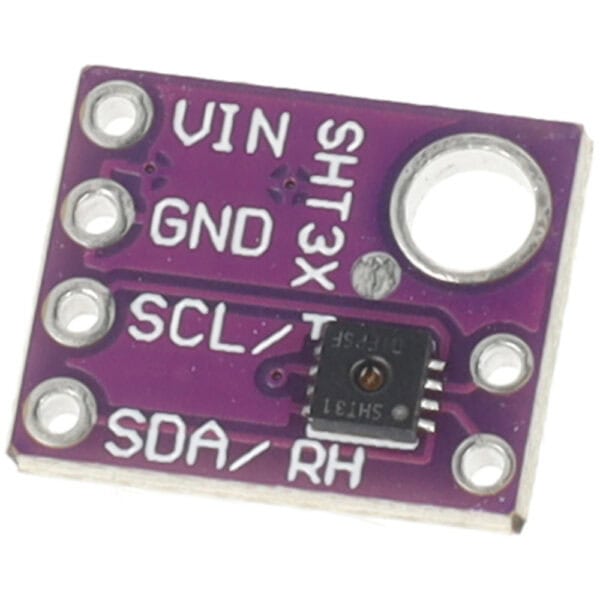

Niewielki moduł z czujnikiem SHT31 firmy Sensirion. SHT31 jest czujnikiem temperatury i wilgotności.

Głównym zadaniem czujnika SHT31 jest pomiar wilgotności. Jest to czujnik pojemnościowy i bardzo dokładny. Każdy czujnik jest kalibrowany i testowany w fabryce. Zachowuje parametry przez bardzo długi czas. Wyznacza standardy w przemyśle.

Komunikacja z modułem odbywa się przy pomocy interfejsu I2C aż do 1MHz. Moduł jest bardzo mały. Idealnie sprawdza się w projektach typu stacja pogodowa, drony czy inne urządzenia bateryjne.

W odróżnieniu od SHT20 może być zasilany w szerokim zakresie już od 2,15V aż do 5,5V. Bez problemu podłączysz go bezpośrednio do Arduino Uno.

Uwaga

Przy zasilaniu z 3,3V rezystory pull-up na module mogą być zbyt duże do poprawnej komunikacji. Jeśli moduł nie będzie wykryty np. na ESP32 to należy dodać kolejne rezystory około 1k między SDA-VCC i SCL-VCC.

Specyfikacja Czujnika SHT30

• Napięcie zasilające: 2,15 ÷ 5,5 V
• Interfejs: I2C
• Zakres pomiarowy temperatury: -40°C ÷ 255°C
  • Dokładność: +/- 0,2°C
  • Rozdzielczość pomiaru: 0,01°C
  • Powtarzalność pomiarów: do +/- 0,04°C
  • Czas reakcji: od 2 sekund
• Zakres pomiarowy wilgotności: 0 ÷ 100% RH
  • Dokładność: +/- 2% RH
  • Rozdzielczość pomiaru: 0,01 % RH
  • Powtarzalność pomiarów: do 0,08% RH
  • Histereza: +/- 0,8% RH
  • Nieliniowość poniżej 0,1% RH
• Niski pobór prądu
  • 600 µA podczas pomiaru
  • do 0,15 µA w uśpieniu
• Wymiary: 12 x 12 mm

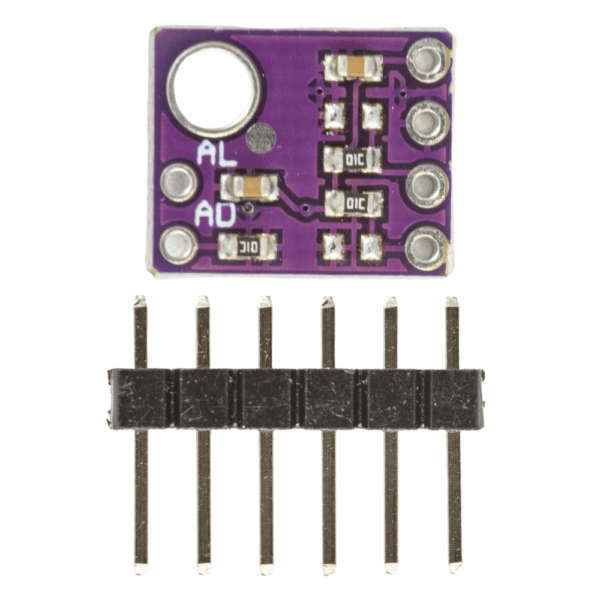

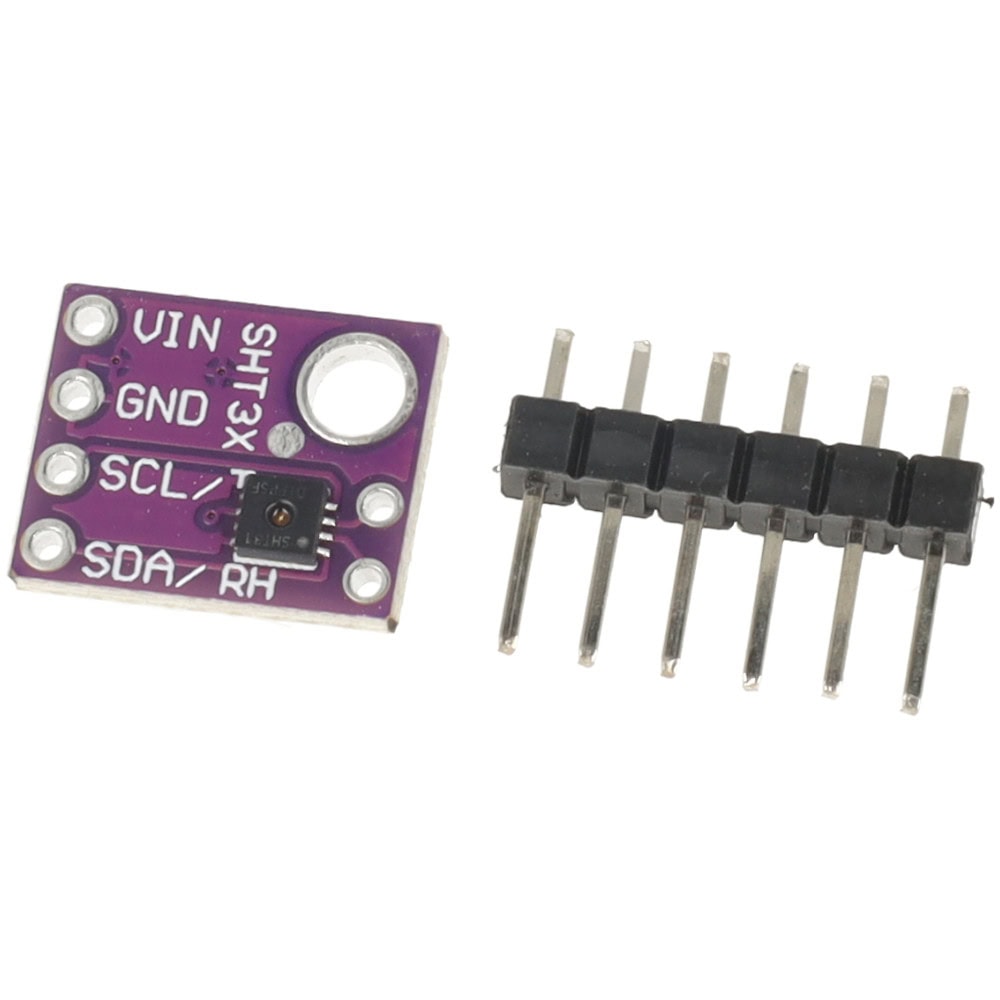

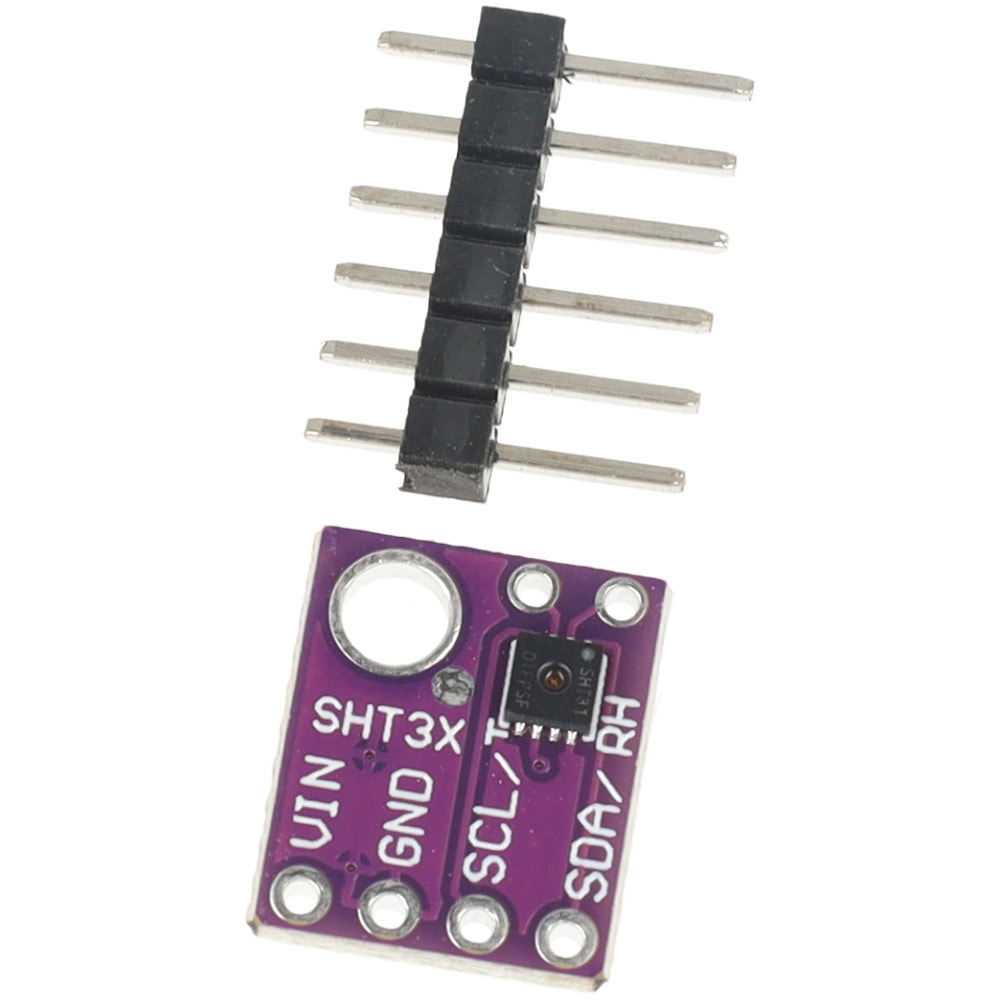

• Goldpiny do wlutowania w zestawie

Przydatne linki:

• Dokumentacja SHT3X
