SHT20 Moduł z czujnikiem temperatury i wilgotności

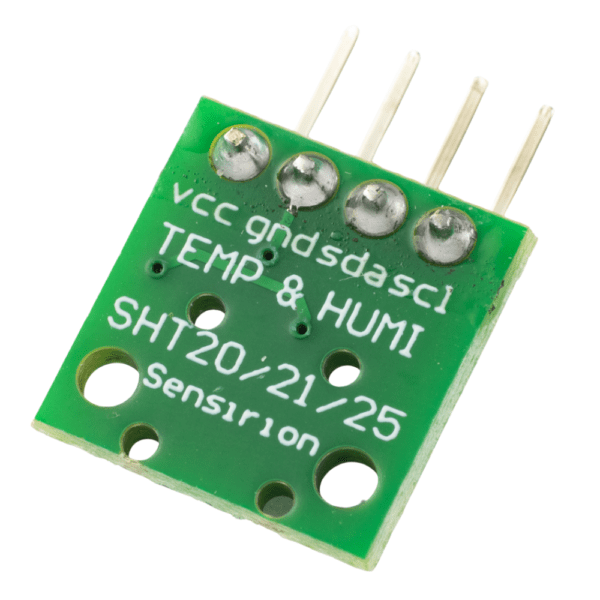

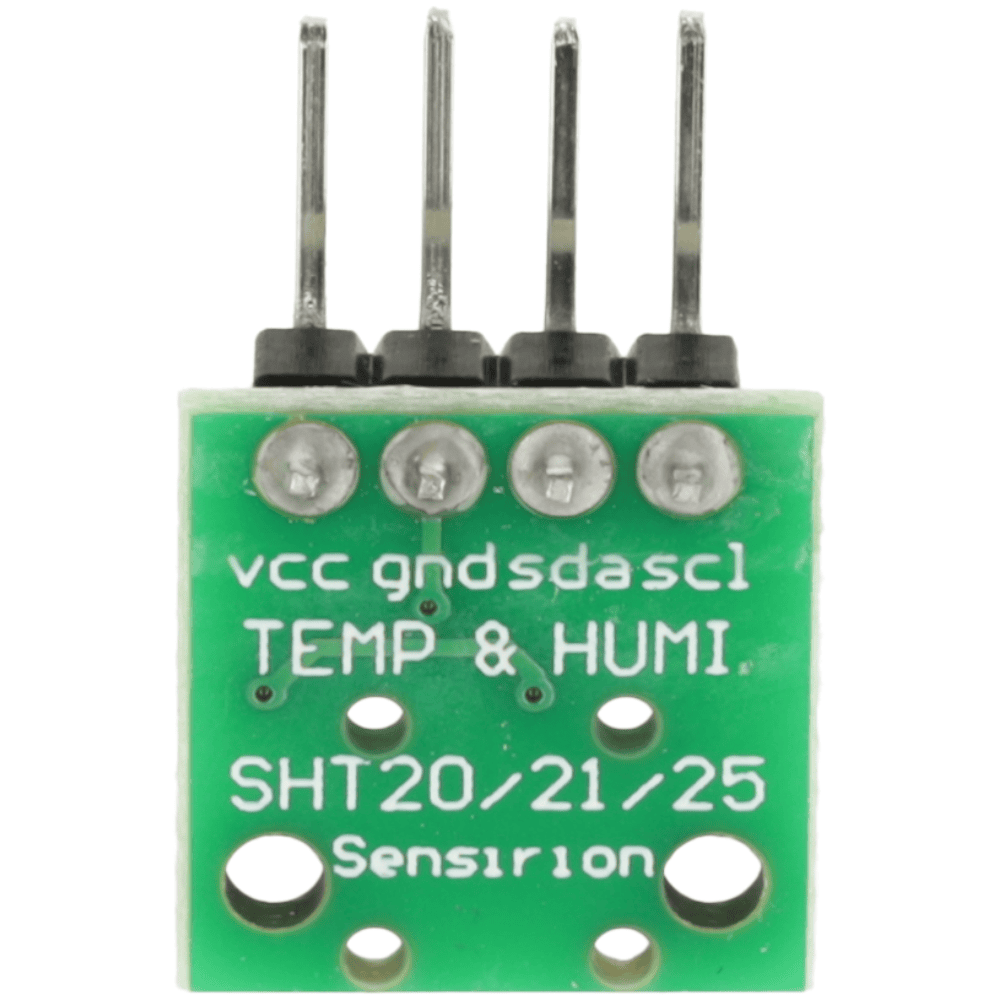

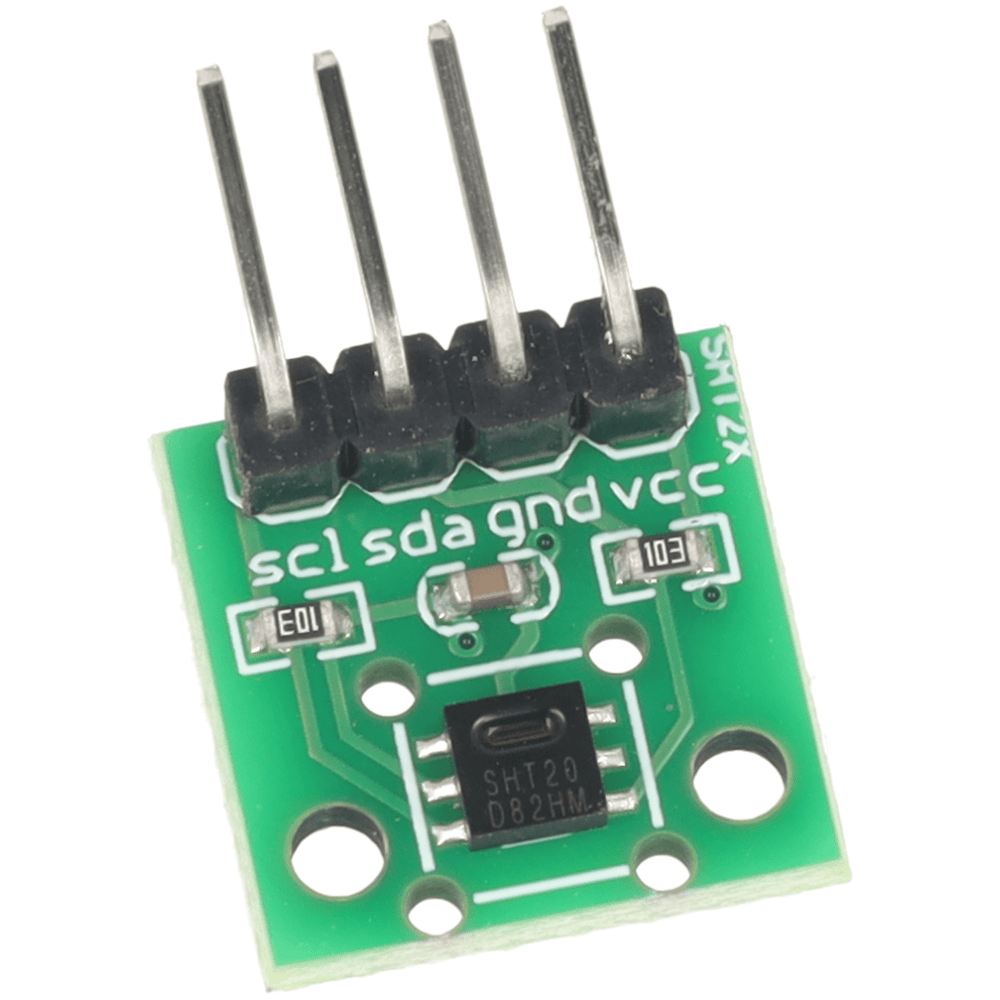

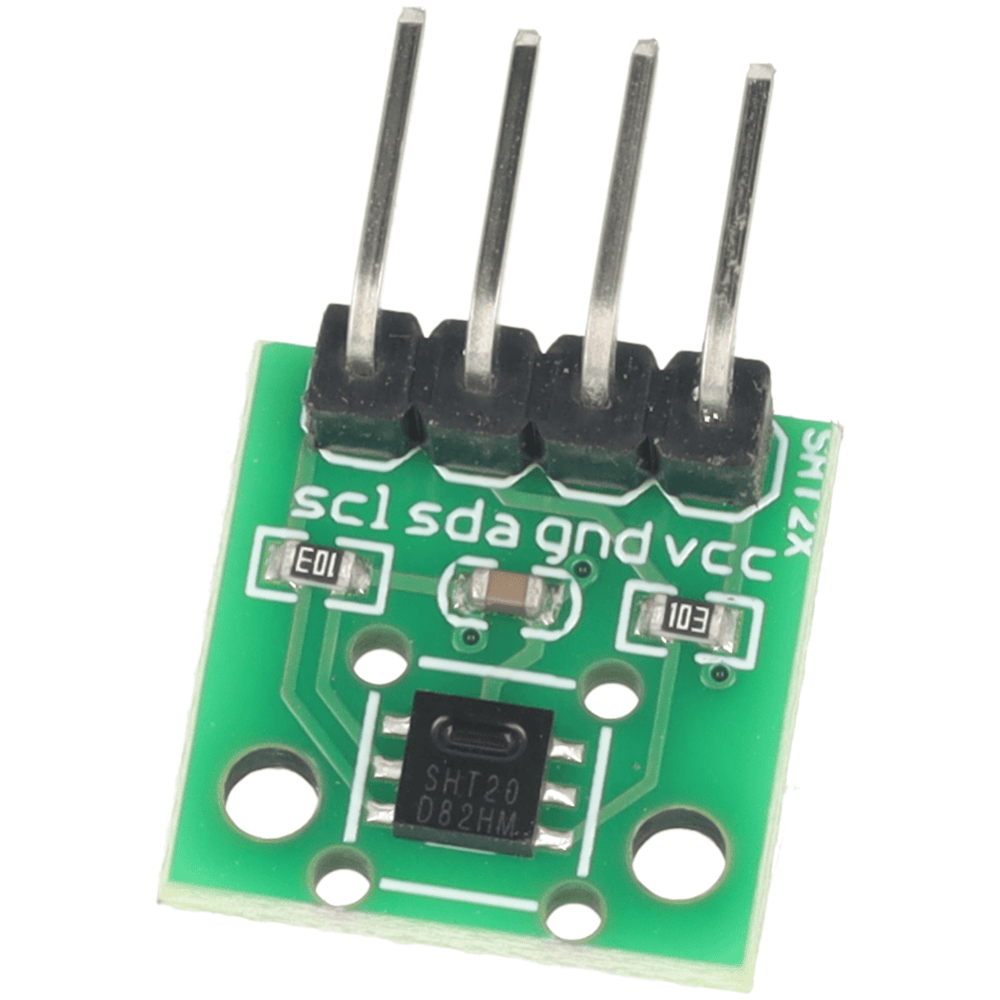

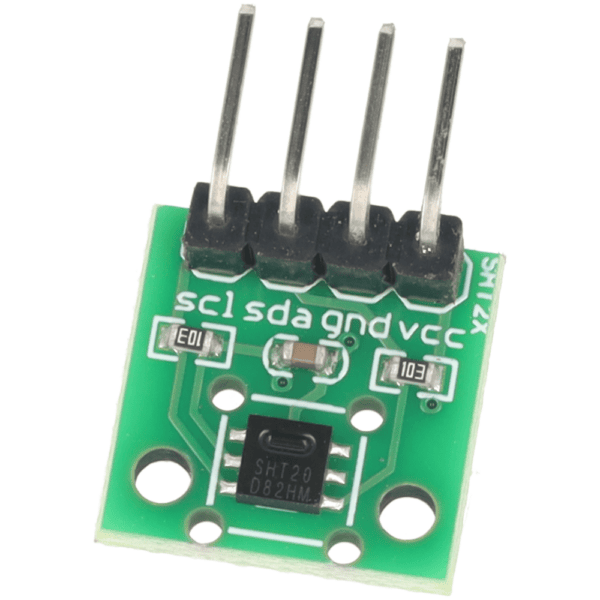

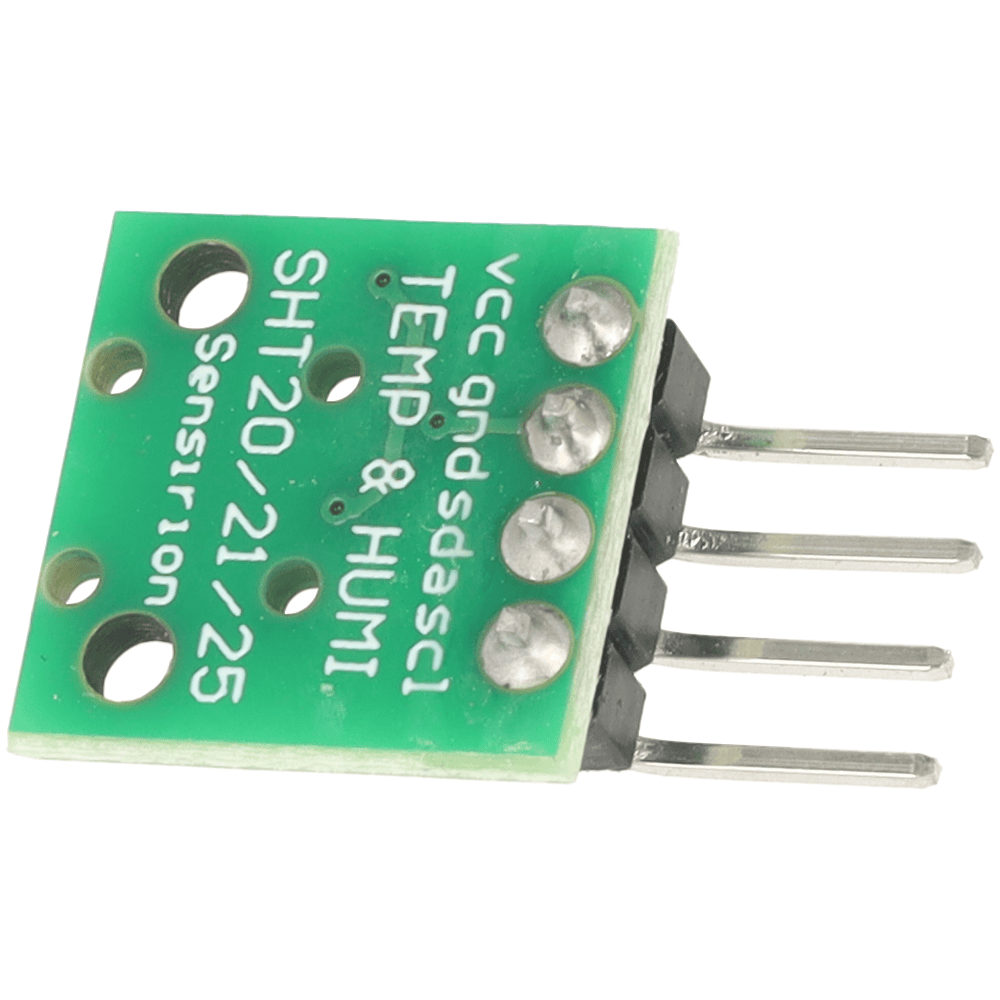

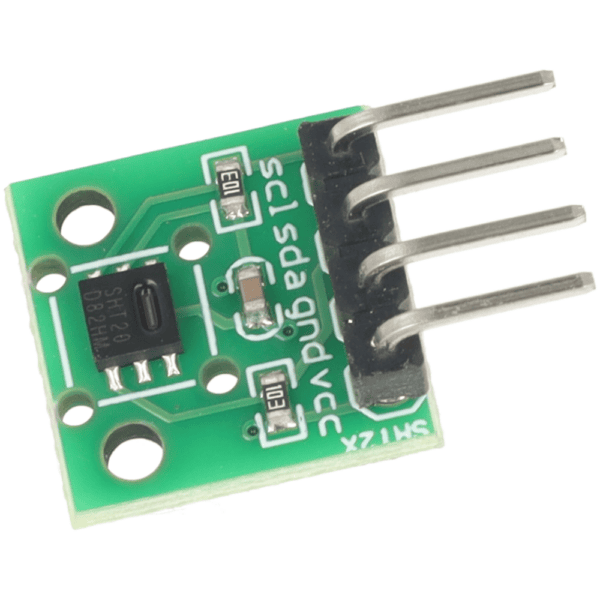

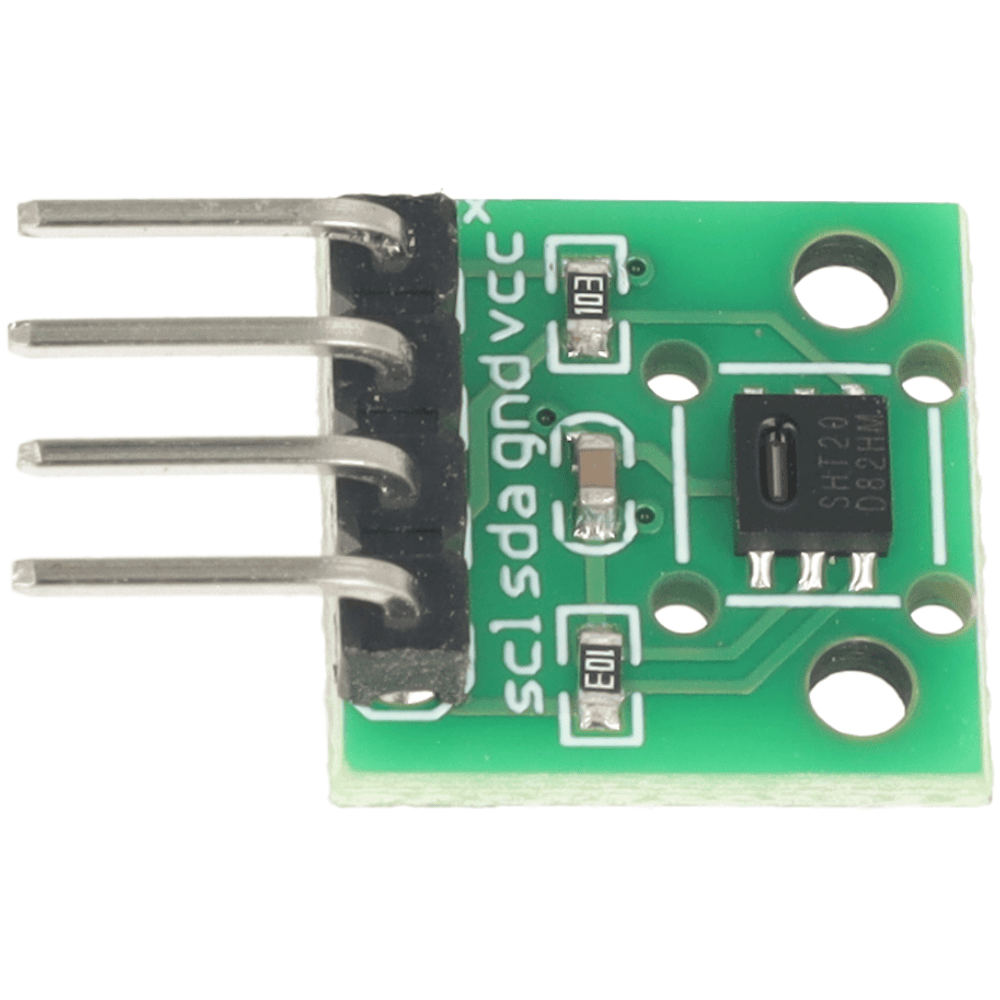

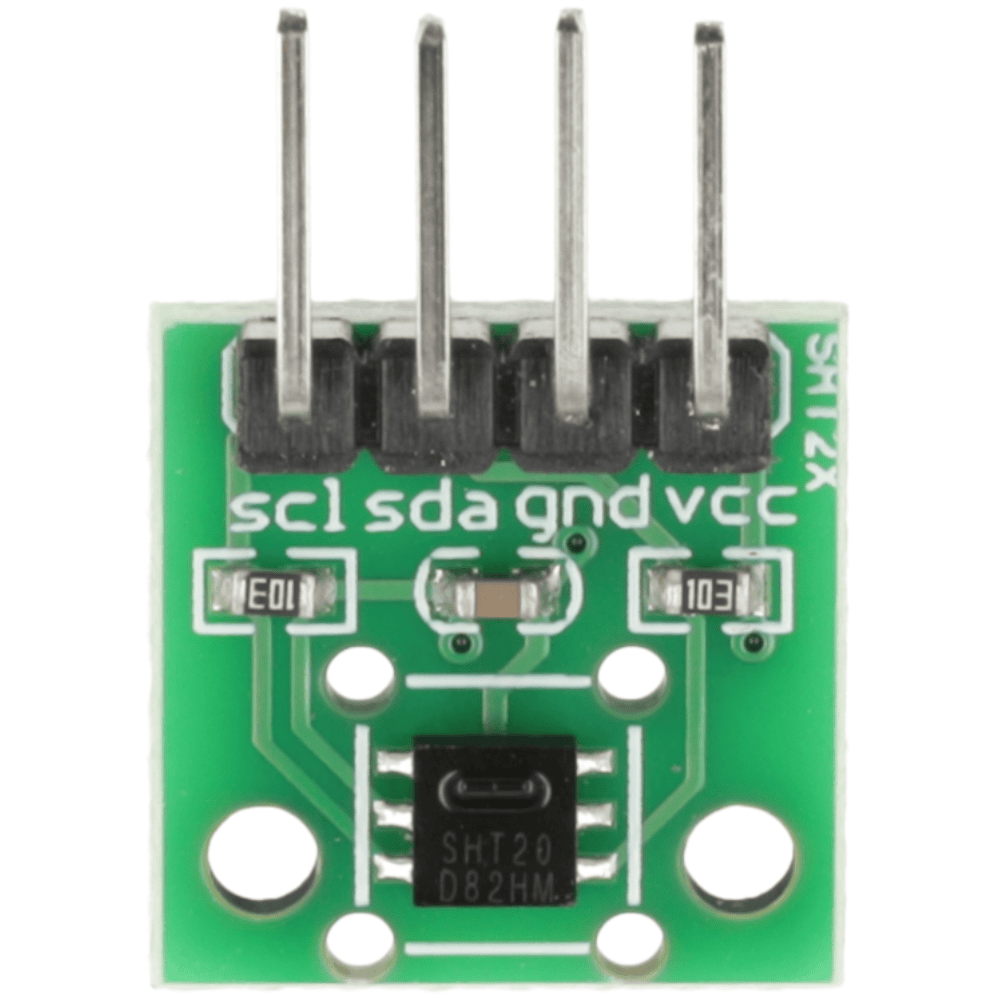

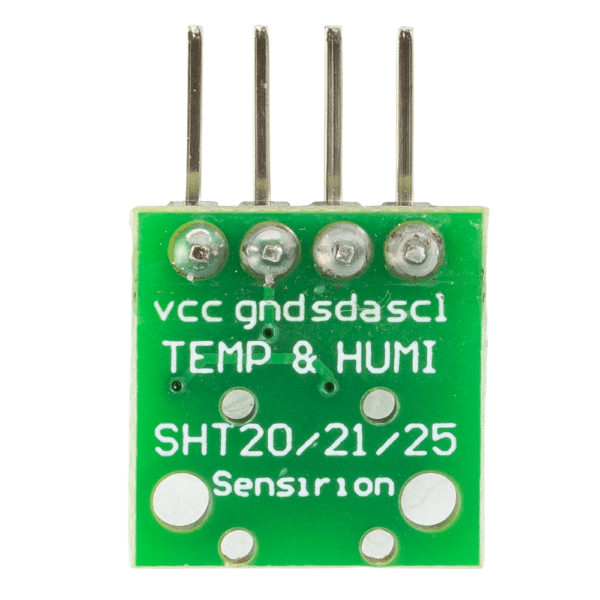

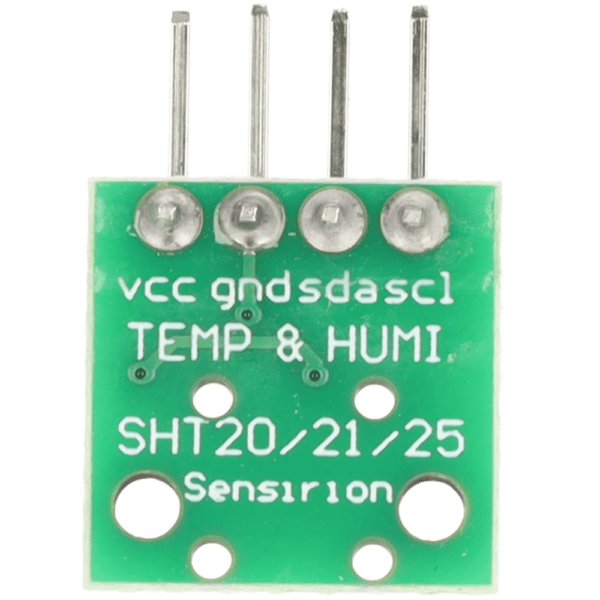

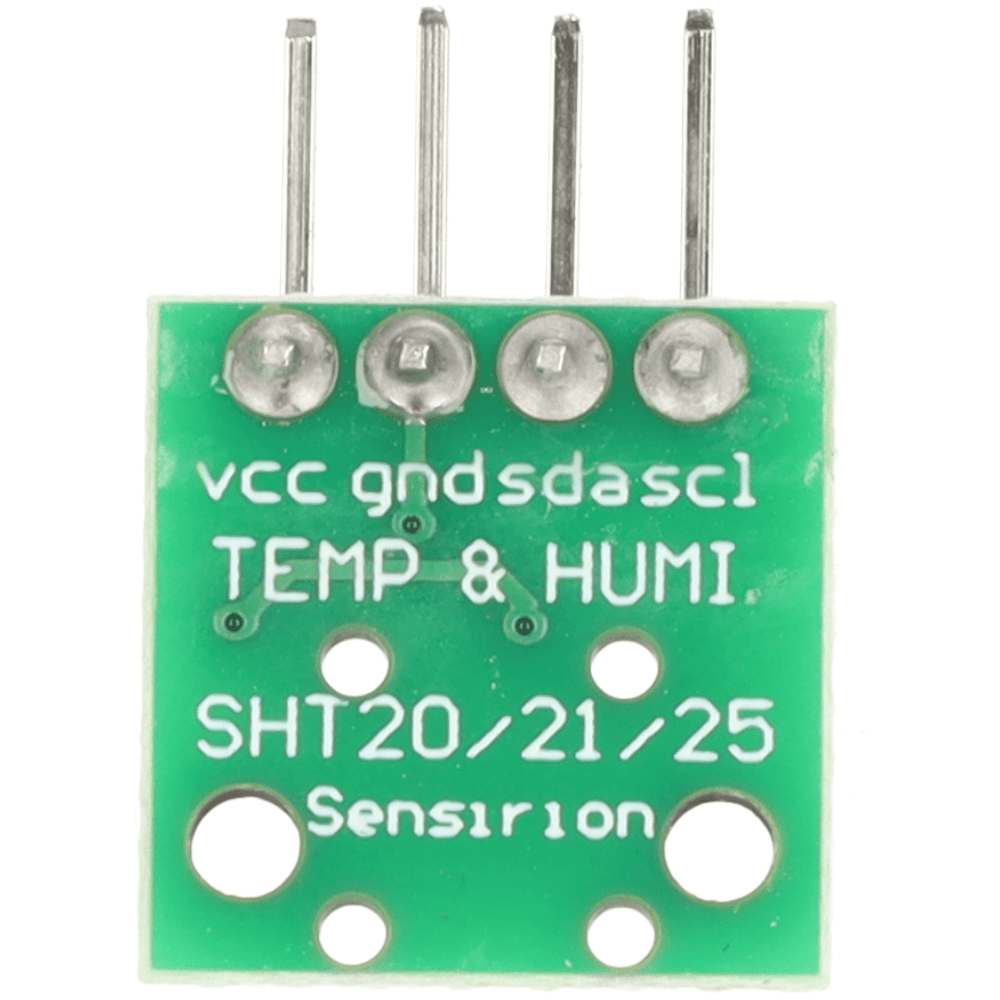

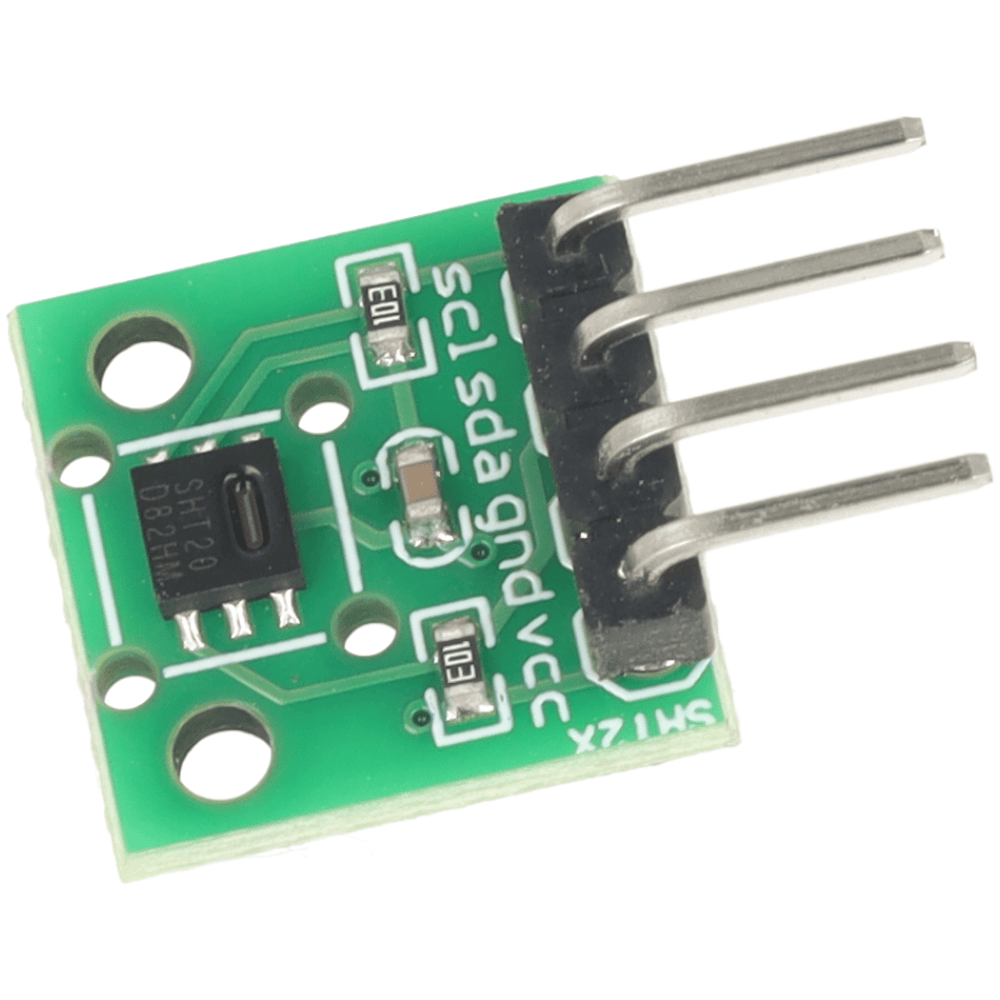

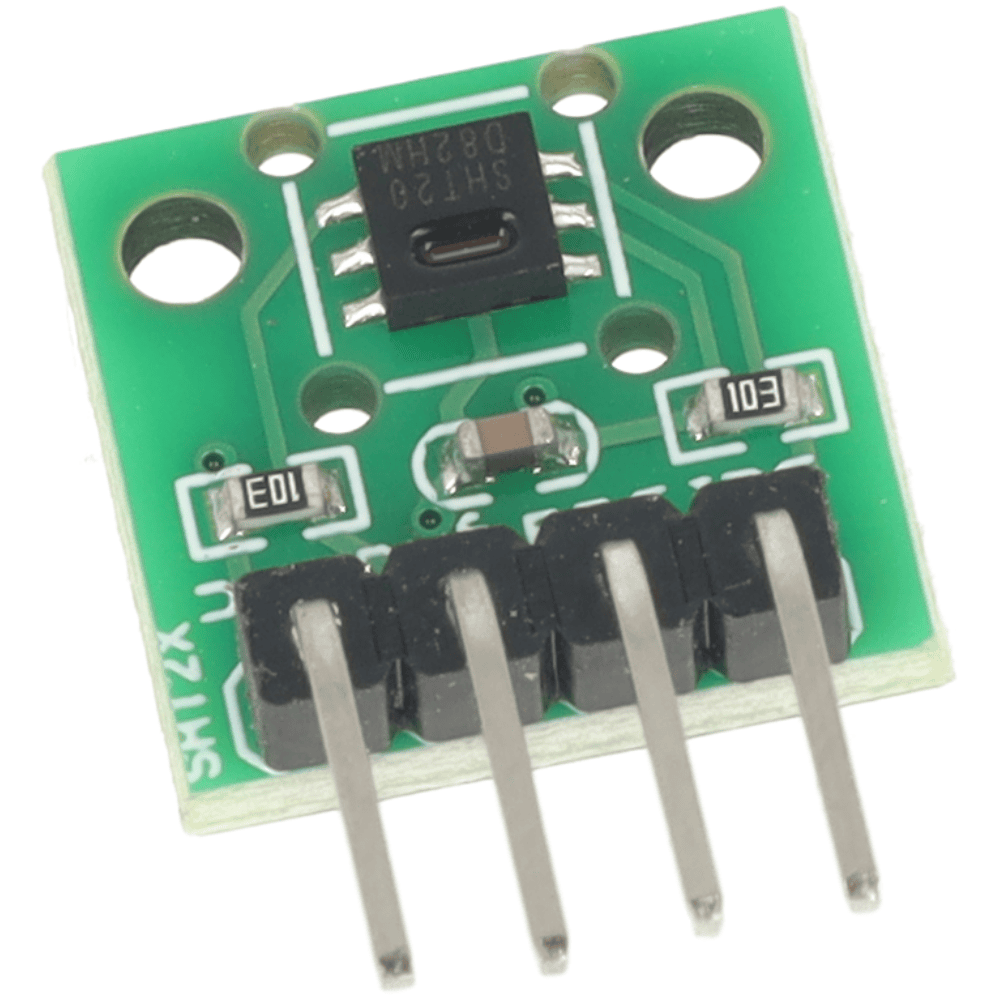

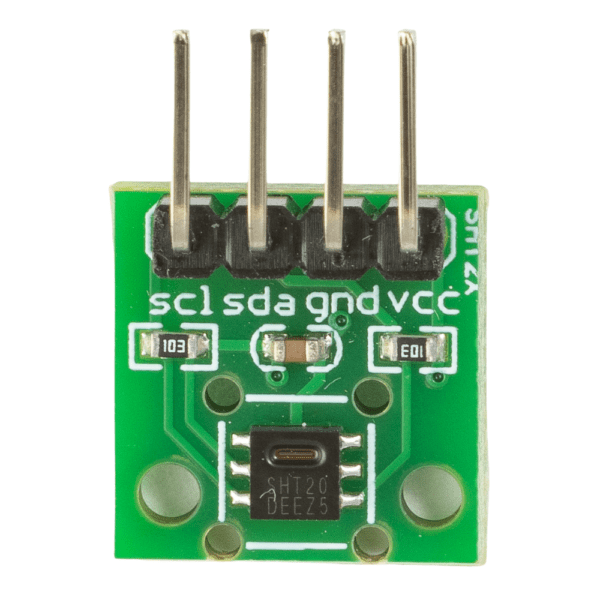

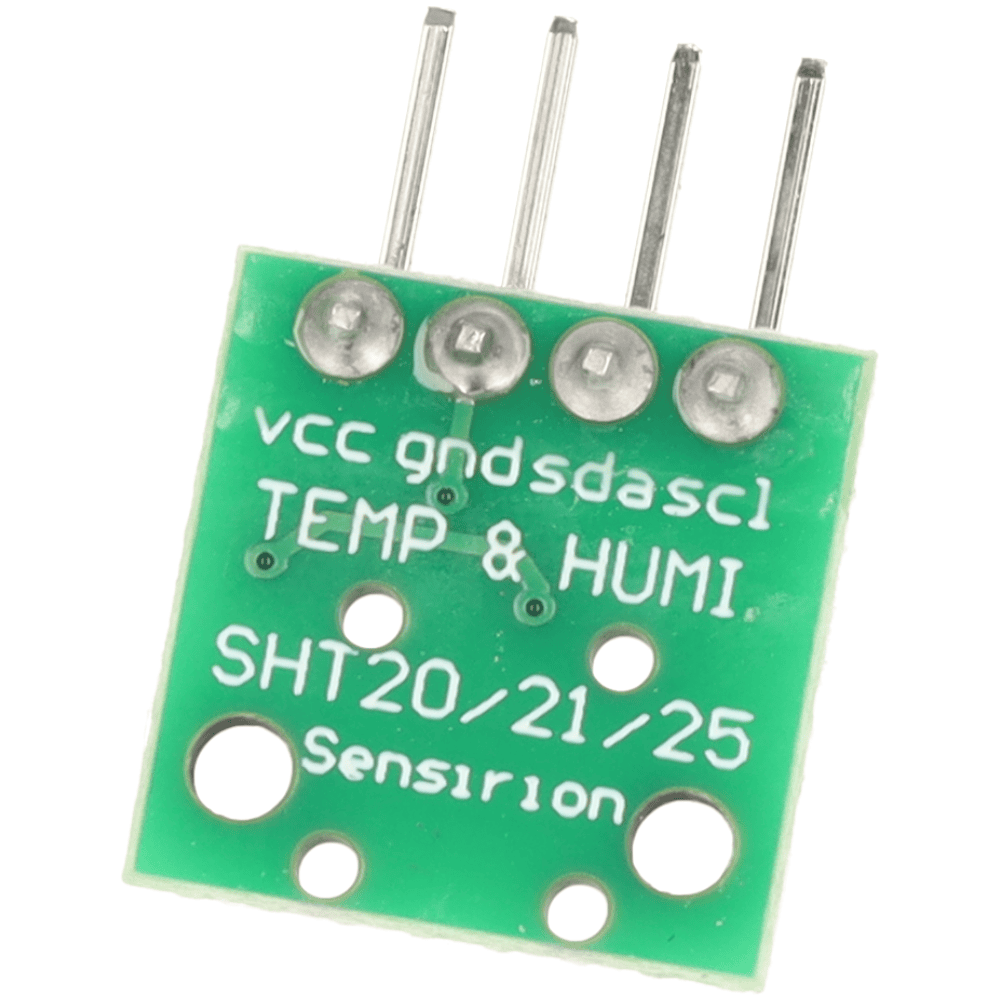

Niewielki moduł z czujnikiem SHT20 firmy Sensirion. SHT20 jest czujnikiem temperatury i wilgotności.

Głównym zadaniem czujnika SHT20 jest pomiar wilgotności. Jest to czujnik pojemnościowy i bardzo dokładny. Każdy czujnik jest kalibrowany i testowany w fabryce. Zachowuje parametry przez bardzo długi czas. Wyznacza standardy w przemyśle.

Komunikacja z modułem odbywa się przy pomocy interfejsu I2C. Moduł jest bardzo mały. Idealnie sprawdza się w projektach typu stacja pogodowa, drony czy inne urządzenia bateryjne.

Moduł zasilany jest napięciem 3,3V. Do użycia go z Arduino potrzebny Ci będzie konwerter napięć.

Specyfikacja Czujnika SHT20

• Napięcie zasilające: 3,3 V
• Interfejs: I2C
• Zakres pomiarowy temperatury: -40°C ÷ 255°C
  • Dokładność: +/- 0,3°C
  • Rozdzielczość pomiaru: 12 lub 14 bitów
  • Powtarzalność pomiarów: +/- 0,1°C
  • Czas reakcji: 5-30 sekund
• Zakres pomiarowy wilgotności: 0 ÷ 100% RH
  • Dokładność: +/- 3% RH
  • Rozdzielczość pomiaru: 8 lub 12 bitów
  • Powtarzalność pomiarów: 0,1% RH
  • Histereza: +/- 1% RH
  • Nieliniowość poniżej 0,1% RH
• Niski pobór prądu
  • 200 ÷ 330 µA podczas pomiaru (300 µA typ.)
  • 0,15 ÷ 0,4 µA w uśpieniu (0,15 µA typ.)
• Wymiary: 12,8 x 12,8 mm
• Goldpiny wlutowane w płytkę
