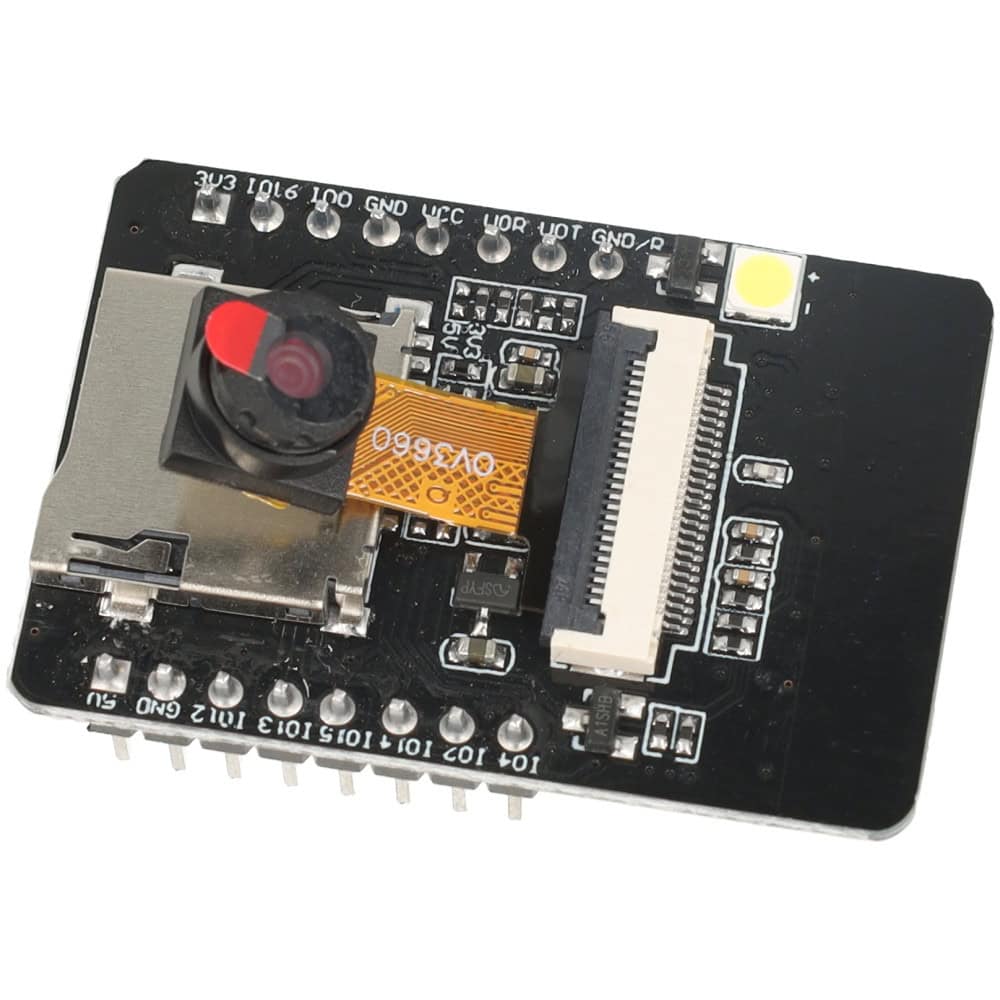

Płytka ESP32 z kamerą ESP32-CAM WiFi + BLE 4.2

ESP32-CAM to niewielka płytka deweloperska z modułem ESP32-S ze wbudowanym WiFi i BLE firmy Espressif.

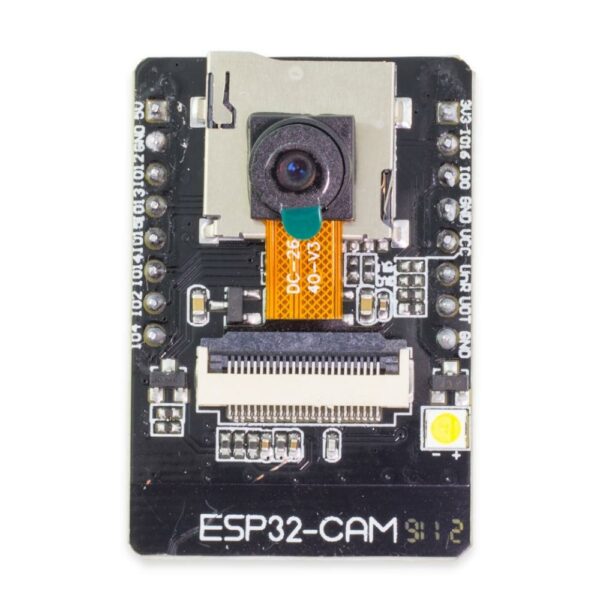

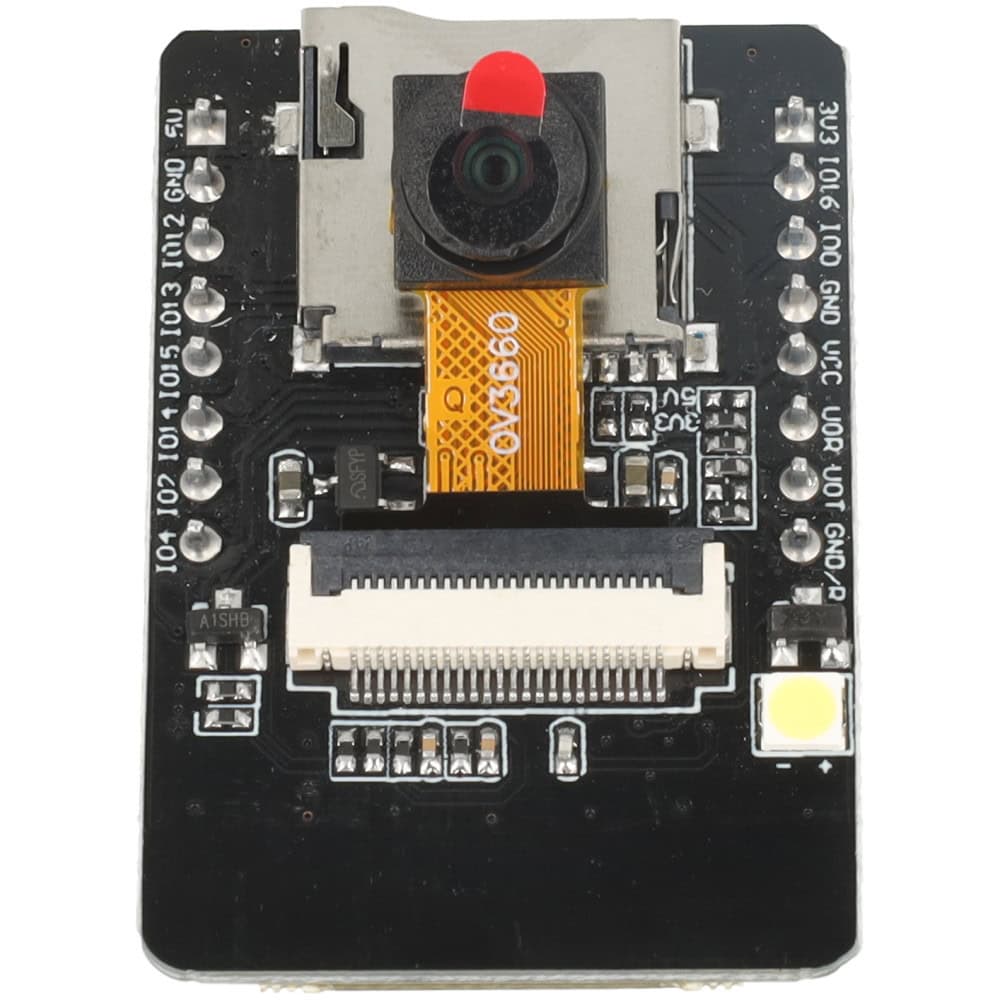

Płytka ESP32-CAM została wyposażona w moduł kamery OV2640 o rozdzielczości 2 Mpx i niewielkim rozmiarze. Dzięki temu może działać jako niezależny system monitoringu w aplikacjach IoT.

Możliwości ESP32-CAM są w zasadzie nieograniczone. Świetnie nada się do skanowania kodów QR czy do odczytów liczników wody lub prądu w domu. Obraz z kamery można streamować przez sieć domową. Jest również aplikacja  rozpoznająca twarz.

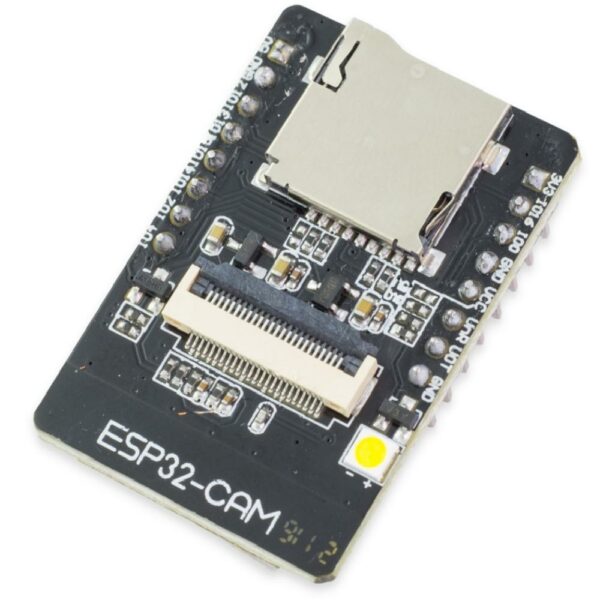

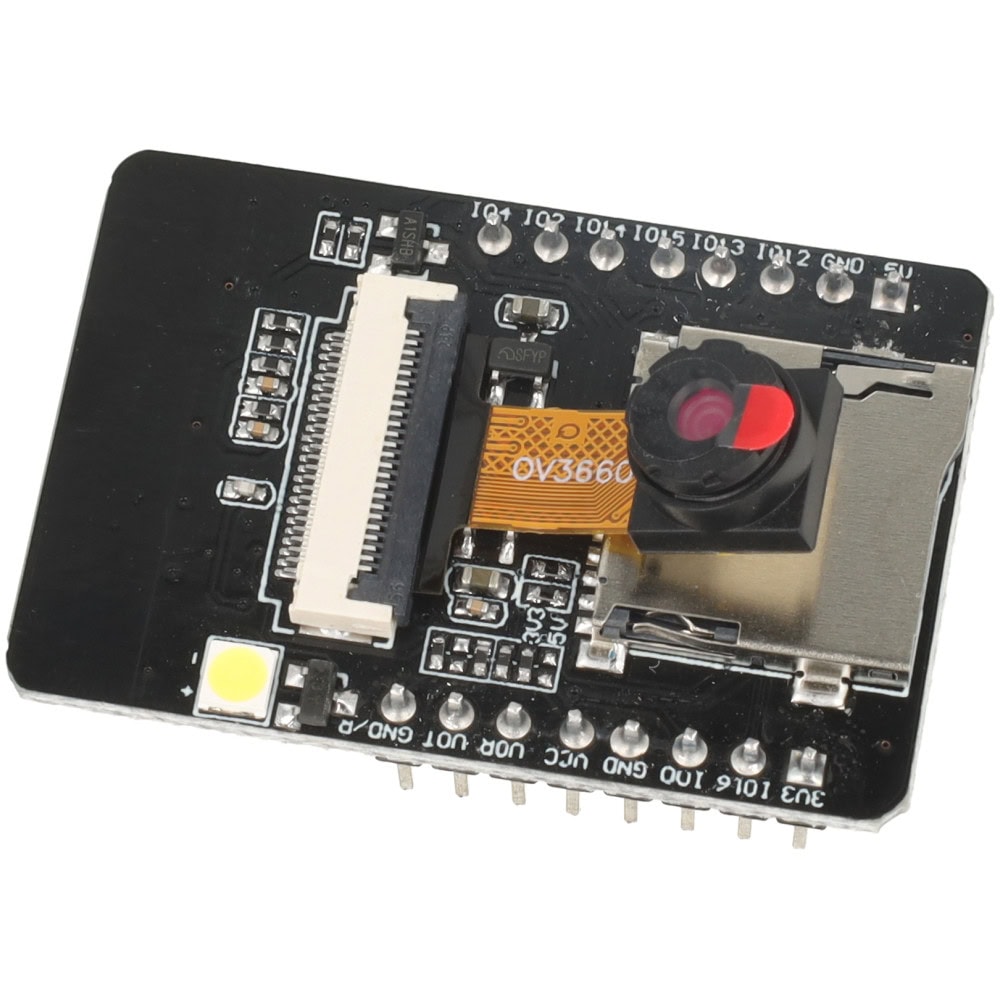

Pomiary i obrazy można zapisywać na karcie microSD przez wbudowany slot. Obsługuje karty (partycje) o pojemności do 4GB. Nie stracisz zdjęć lub nagrań jeśli na chwilę zniknie sieć WiFi.

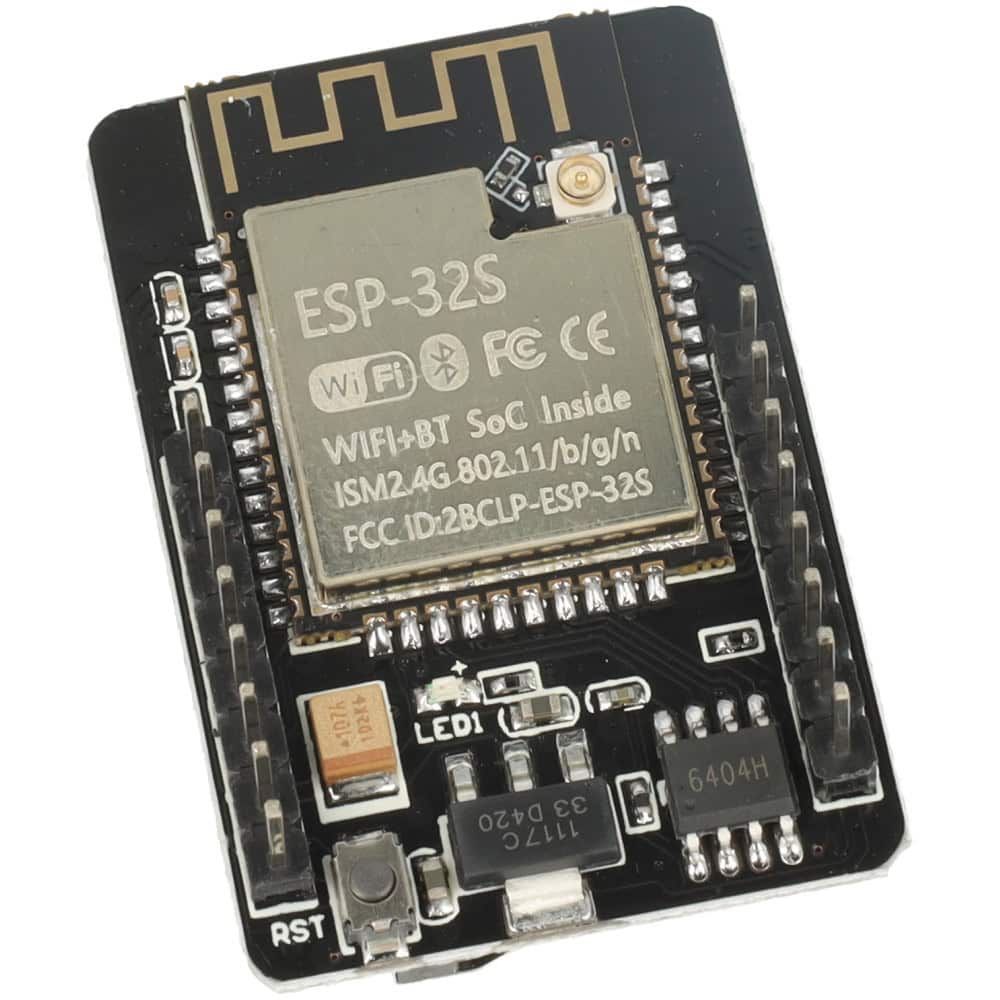

Moduł ESP32-S

ESP32-S jest to młodszy brat popularnego układu ESP8266. Układ został znacząco ulepszony względem poprzednika. Jest to architektura 32-bitowa w dodatku dwurdzeniowa, która wbija wydajność tych układów na zupełnie wyższy poziom.

Oprócz WiFi, ESP32 został wyposażony w moduł BLE (Bluetoth Low Energy), dzięki czemu układ te jeszcze lepiej niż ESP8266 nadają się do zastosowań IoT.

Jego popularność cały czas rośnie, co zawdzięcza między innymi swoim niewielkim rozmiarom. Z jego pomocą w łatwy sposób wejdziesz w świat IoT. Czy to inteligentny dom, czy urządzenia łączące się z chmurą. Wymyśl coś niesamowitego i to zbuduj!

Wyposażenie i programowanie płytki ESP32-CAM

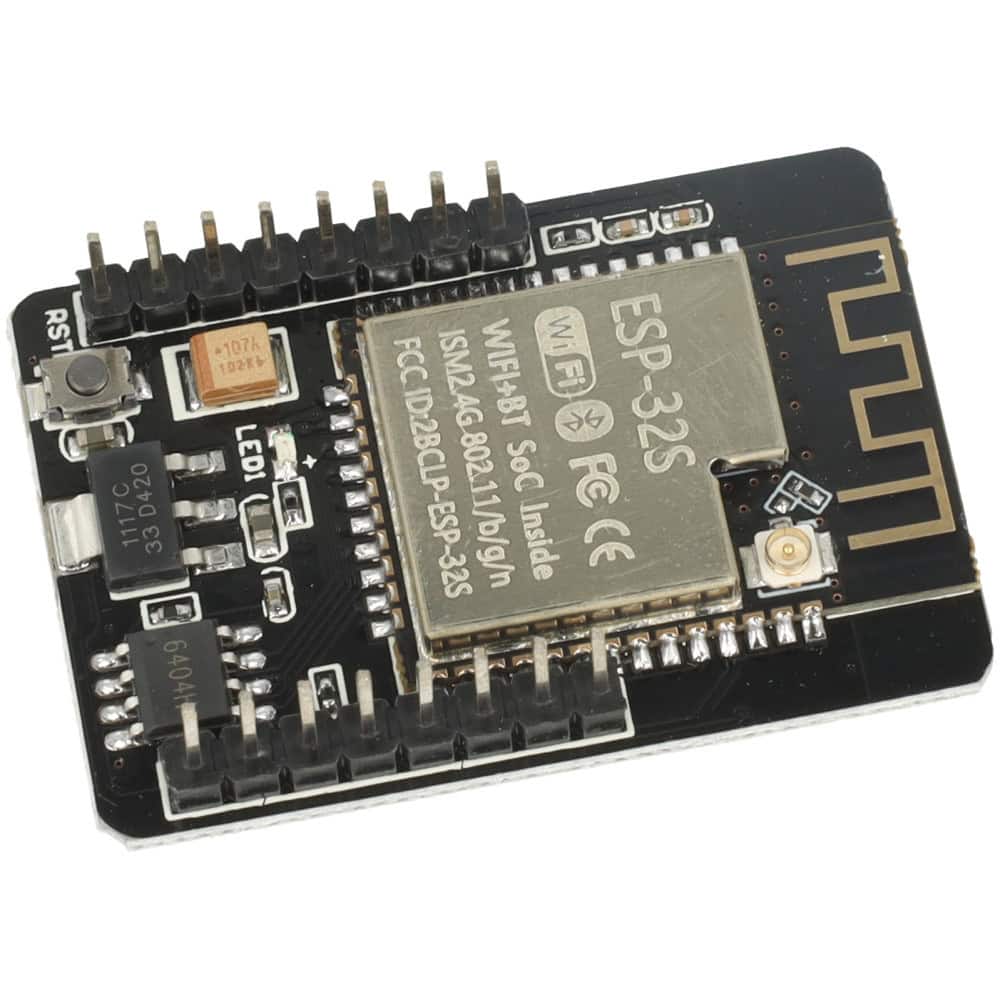

Moduł w tej wersji został osadzony na wygodnej płytce podobnej do NodeMCU znanej z ESP8266. Dzięki temu przejście na nią jest bezbolesne.

Ilość pinów GPIO jest duża jak na te rozmiary. Do ESP32-CAM podłączysz sporą liczbę zewnętrznych modułów.

Moduł ten możesz w prosty sposób programować z poziomu Arduino IDE. Dzięki bibliotekom Arduino programowanie IoT nigdy nie było łatwiejsze.

Z uwagi na niewielkie wymiary brakuje układu konwertera USB-UART do programowania. Należy podłączyć zewnętrzny konwerter na USB (FT323, CH340, PL2303 itp.).

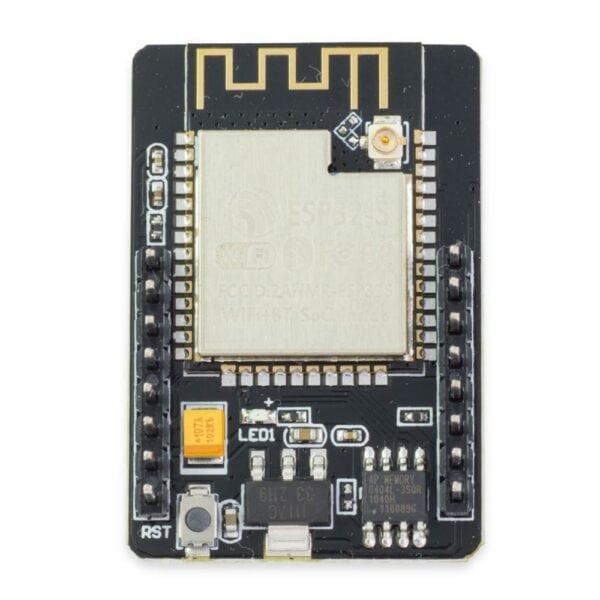

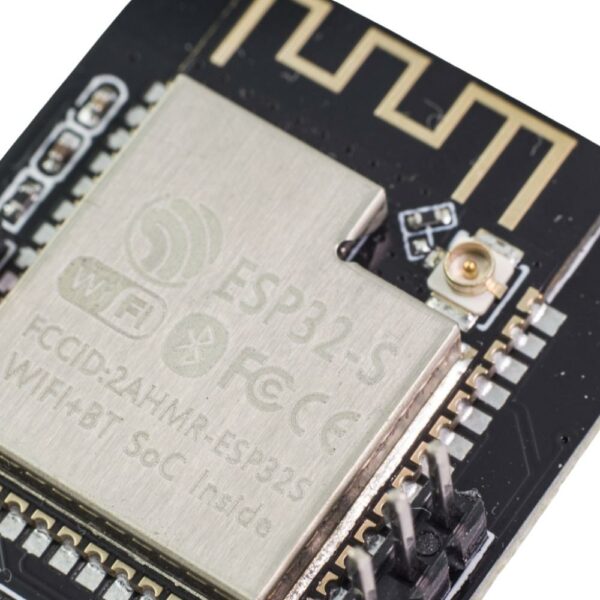

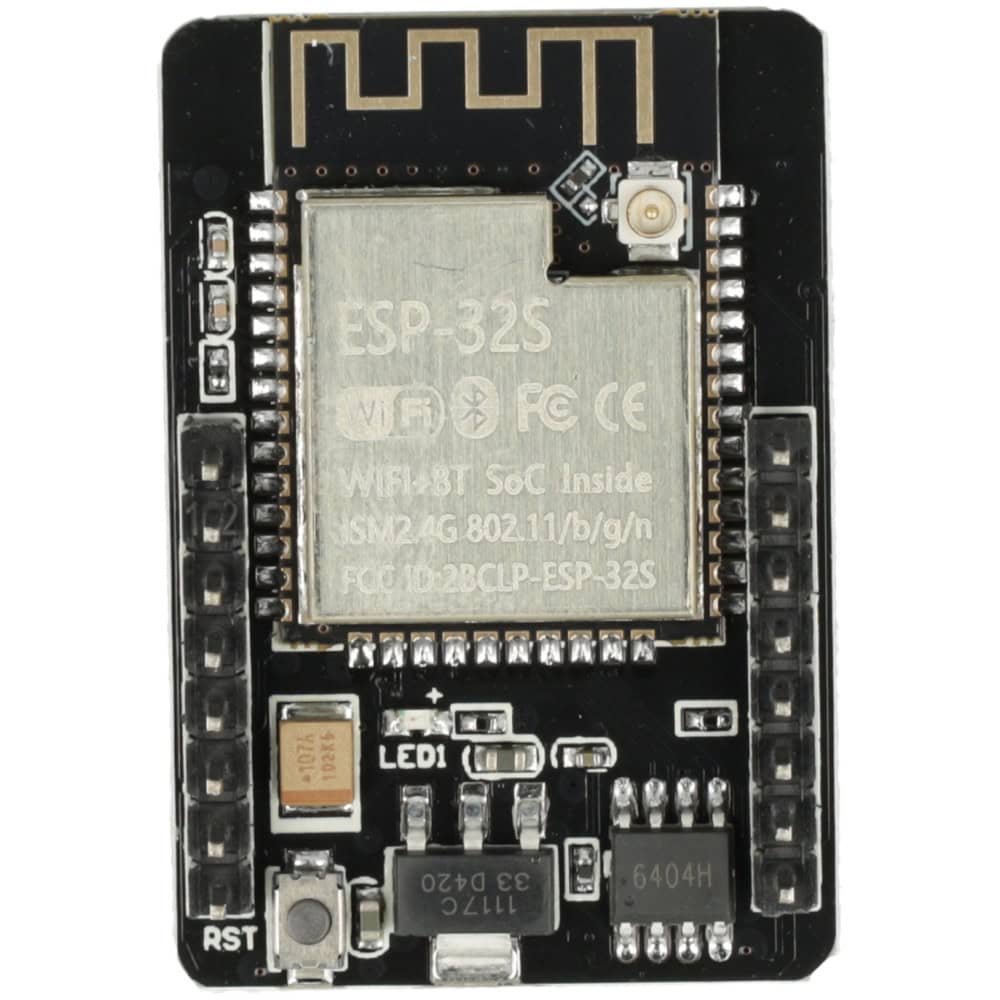

Moduł ESP32-S posiada antenę w postaci ścieżki PCB. Gdyby jej parametry okazały się niewystarczające to na module znajduje się gniazdo U.FL dla zewnętrznej anteny. Dzięki niemu można podłączyć np. taką dedykowaną antenę.

Specyfikacja modułu ESP32-CAM:

• Układ ESP32-S
• Częstotliwość zegara: do 160 MHz
• 520 kB RAM + 4 MB PSRAM
• 4 MB FLASH
• Moduł WiFi w standardzie 802.11 b/g/n
• Tryby WiFi: AP (Access Point), STA (Standalone), AP+STA
• Obsługuje technologie i zabezpieczenia: TKIP, WEP, CRC, CCMP, WPA/WPA2, WPS
• Interfejsy UART/SPI/I2C/PWM/ADC/DAC

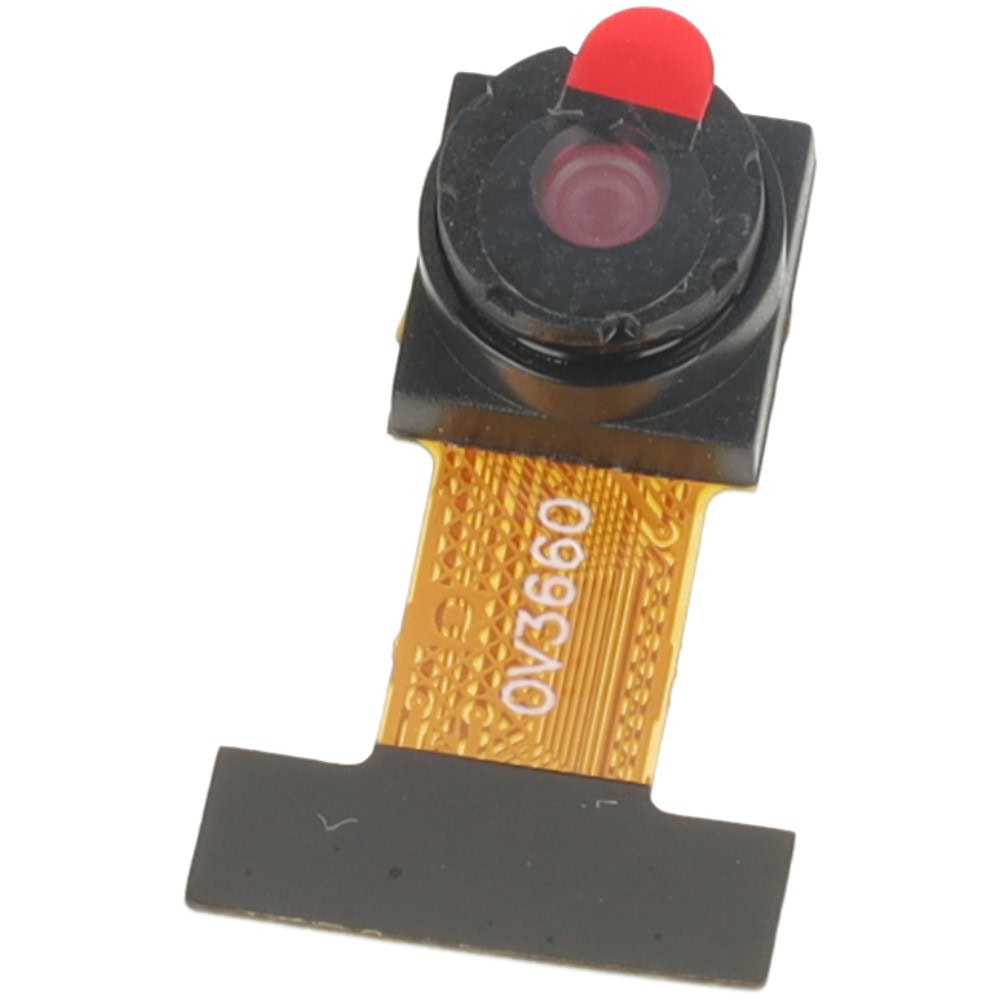

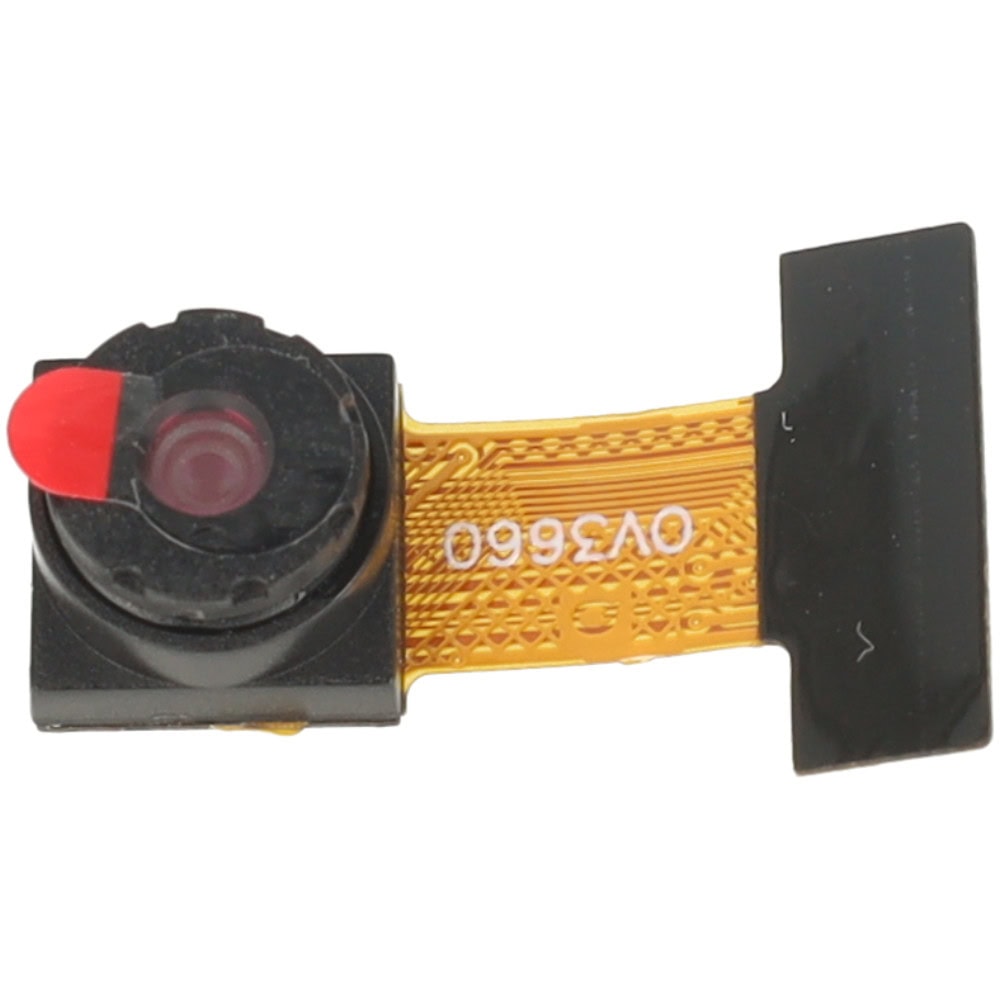

• Kamera OV2640 (rozdzielczość 2 MPx) w zestawie
• Możliwość podłączenia kamery OV2640 lub OV7670
• Wsparcie przesyłania obrazu WiFI
• Zdalna aktualizacja firmware (FOTA)

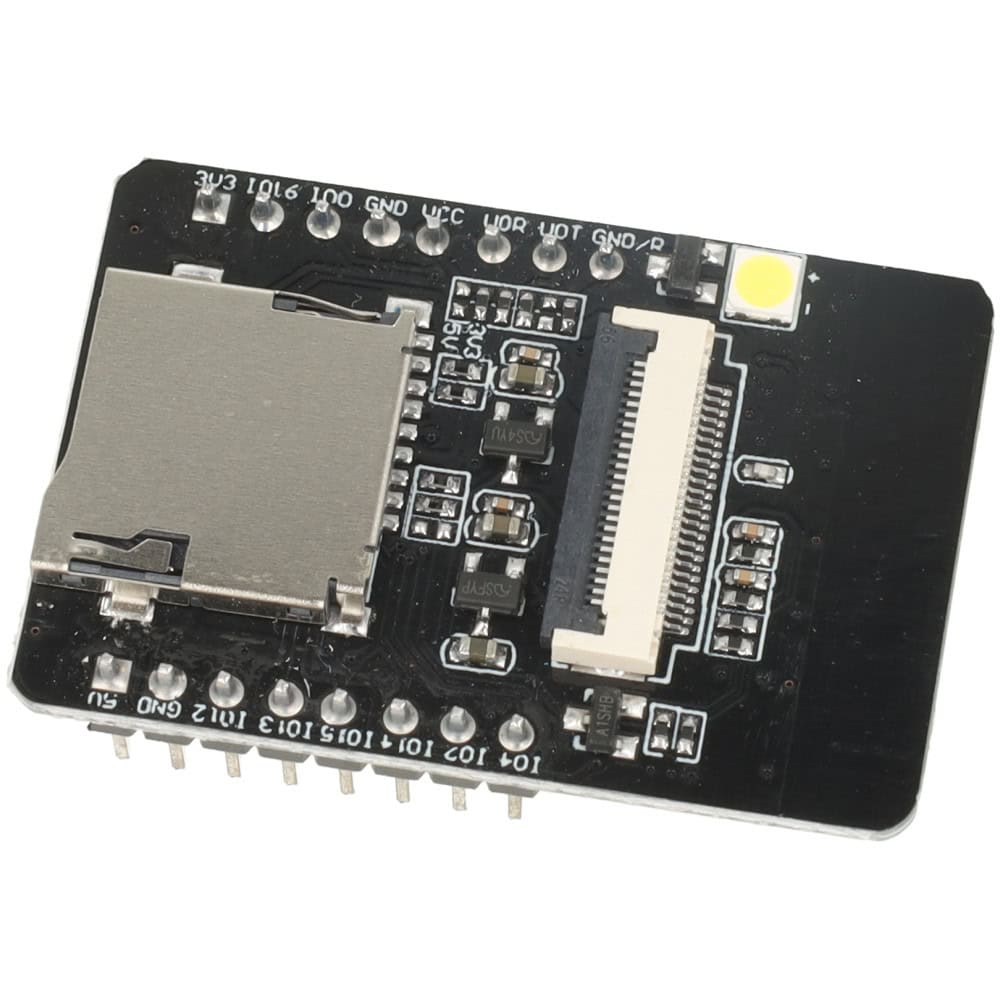

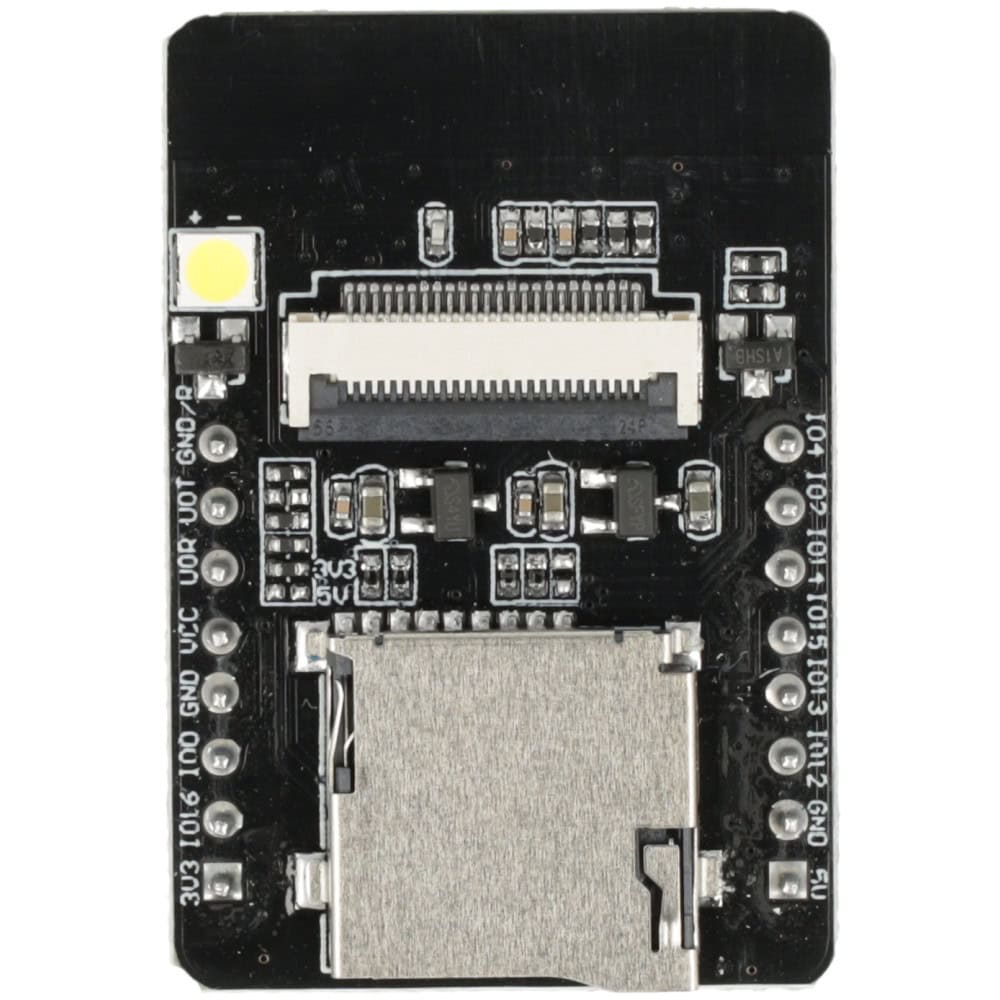

• Gniazdo kart microSD (do 4GB)
• Złącze zewnętrznej anteny U.FL
• Dioda użytkownika (GPIO4)
• Stabilizator napięcia
• Przycisk RESET
• Napięcie zasilania: 5 V
• Raster goldpinów: 2,54 mm
• Wymiary modułu: 40,5 x 27 x 4,5 mm
• Złącza goldpin wlutowane w płytkę

W zestawie

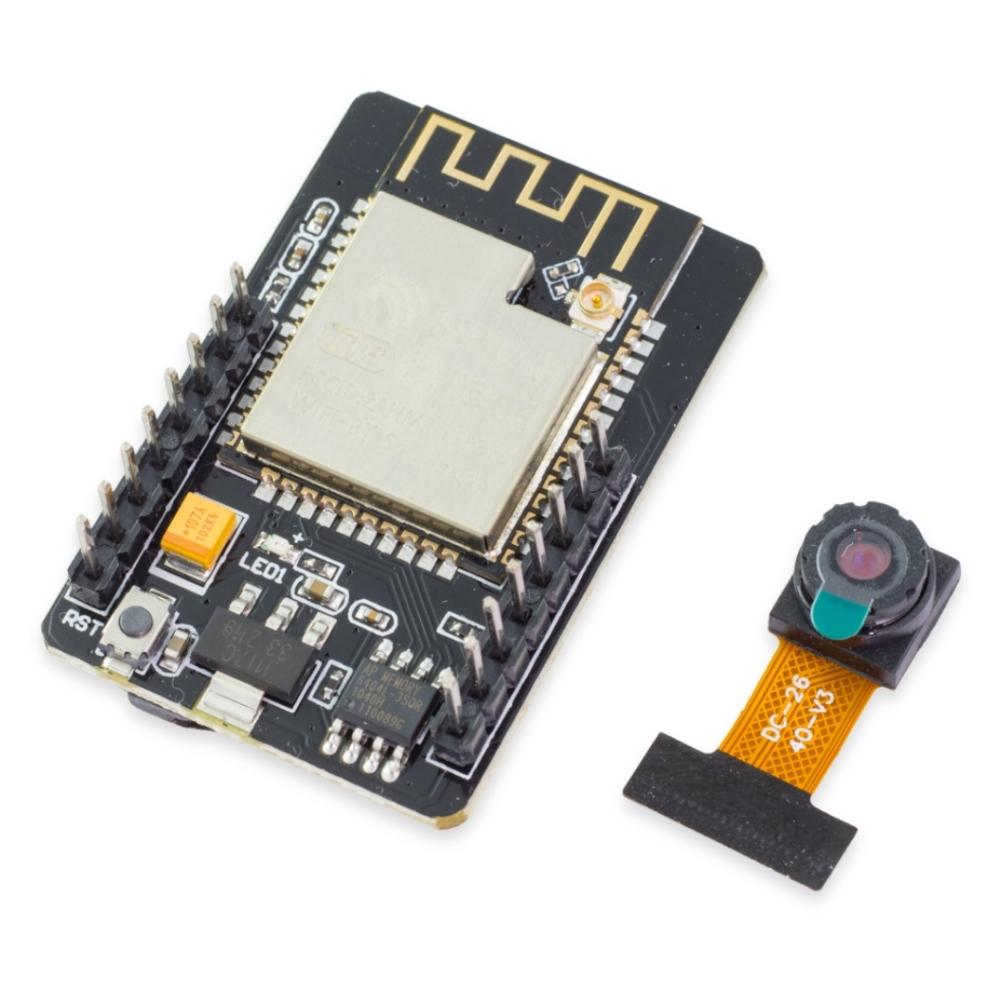

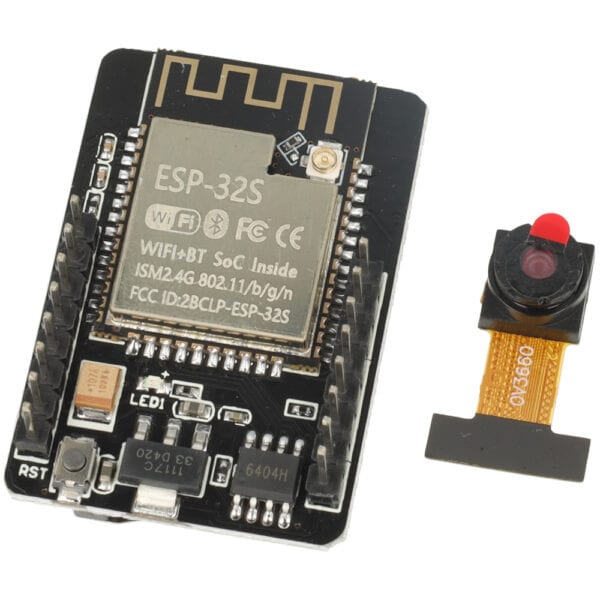

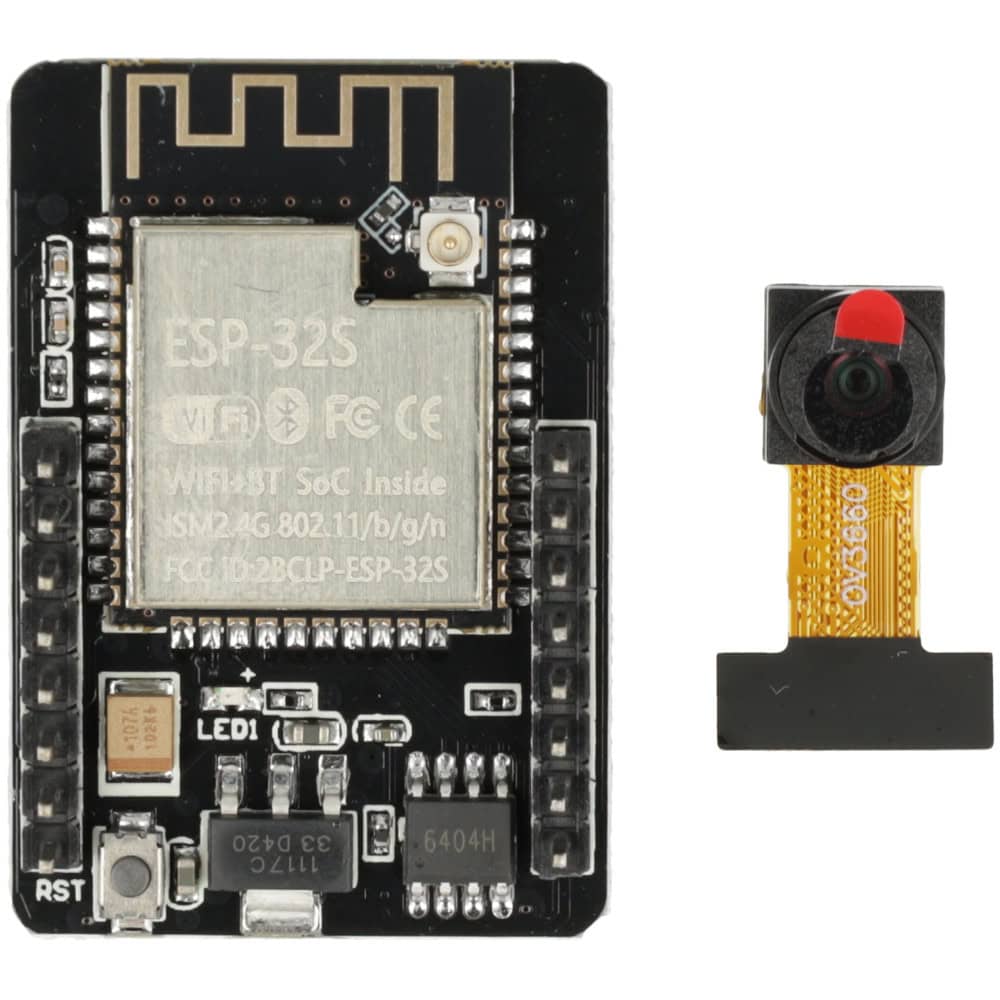

• Płytka ESP32-CAM
• Kamera OV2640 2Mpx
