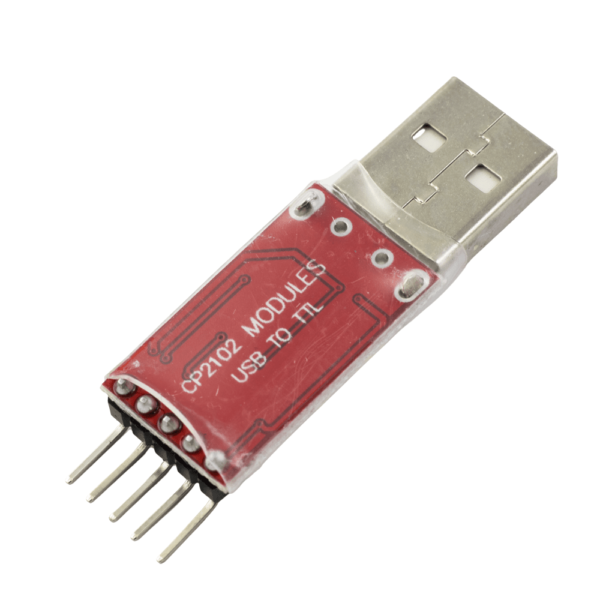

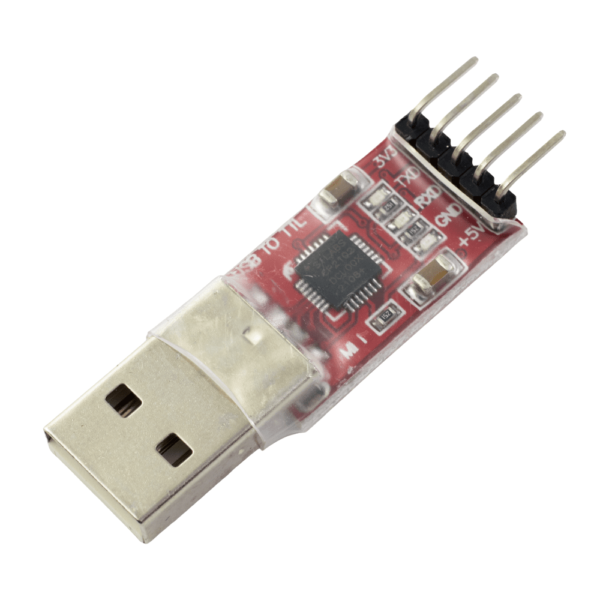

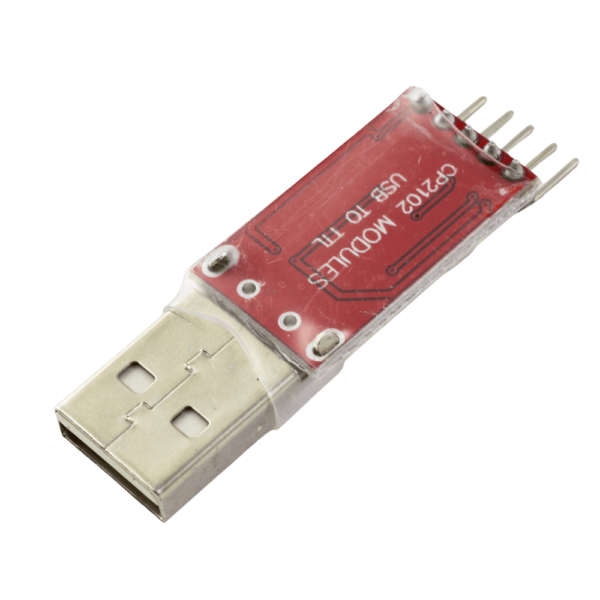

Konwerter USB – RS232 TTL CP2102

11,97

Konwerter USB – UART zbudowany na układzie CP2102. Obowiązkowe urządzenie w pracowni każdego elektronika. Moduł posiada wyjścia zasilania modułów zewnętrznych 3,3V i 5V. Dodatkowo wyprowadzony pin sterujący przepływem RS232 DTS. Zabezpieczony koszulką termokurczliwą.

61 w magazynie

Zdobądź 1197 Punktów za ten produkt.

Nasze gwarancje

  • Check Mark Zamów do 13:00. Dostawa następnego dnia.
  • Check Mark 30 dni na zwrot
  • Check Mark Od 200 zł wysyłka gratis
Płatność & Wysyłka
  • Visa Card
  • MasterCard
  • Apple Pay
SKU: USB_TTL_CP2102 Kategorie: ,

Konwerter USB – RS232 TTL CP2102

Konwerter typu USB – UART jest niezastąpionym urządzeniem w pracowni elektronika. Jego zadaniem jest emulowanie portu szeregowego przy użyciu interfejsu USB komputera.

We współczesnych komputerach nie mamy już złącza COM (RS232). Natomiast w elektronice wciąż korzystamy z tego standardu komunikacji. Posiadanie takiego konwertera to wręcz obowiązek każdego elektronika.

Moduł oparty o bardzo popularny układ CP2102. Jest to jeden z popularniejszych konwerterów.

Urządzenie to pozwala na komunikację dwustronną w standardzie logiki TTL. Poziom logiki na pinach TX i RX to 3,3V. Jest to wystarczający poziom również dla większości układów komunikujących się poziomem 5V. Toleruje 5V na swoim wejściu RXD.

Zasada działania jest prosta. Podłączasz, instalujesz sterownik i konwerter widnieje w zasobach komputera jako wirtualny port COM (VCOM).

Z jego pomocą możesz zaprogramować układy ESP8266 i ESP32.

Moduł posiada dwa wyjścia zasilania dla układów zewnętrznych 3,3V i 5V.

Ułatwia to pracę z mikrokontrolerami i modułami w różnych standardach napięciowych. Na przykład dla Arduino Uno będzie to 5V, a dla ESP32 i STM32 już 3,3V.

Dodatkowo na module został wyprowadzony jeden z pinów sterujących ze standardu RS232. Jest to pin DTR.

Moduł posiada złącze USB pasujące bezpośrednio do gniazda w komputerze.

Układ CP2102 jest kompatybilny ze standardami USB 1.1 i USB 2.0. Sterowniki przewidziane są dla systemów Windows XP, Vista, Win7 i Win10 32 bit/64bit.

Moduł zabezpieczony jest koszulką termokurczliwą.

Parametry modułu Konwertera USB – RS232 TTL CP2102

  • Układ: CP2102
  • Napięcie zasilania: 5V (z mini USB)
  • Wybór napięcia pracy przez zworkę: 5V i 3,3V
  • Diody sygnalizujące obecność zasilania i pracę konwertera
  • Kompatybilność z USB 2.0
  • Wyprowadzenia: 5V, VCC, 3,3V, TXD, RXD, GND
  • Wymiary: 27 x 15 mm
