Płytka ESP32 z kamerą ESP32-CAM WiFi + BLE 4.2 + dedykowany programator

35,97

ESP32-CAM to niewielka płytka deweloperska z modułem ESP32-S firmy Espressif. Płytka stworzona z myślą o obsłudze kamery. W zestawie kamera OV2640 o rozdzielczości 2 Mpx. Wbudowane WiFi i BLE pozwalają na zastosowanie w IoT. Wbudowany slot na kartę pamięci microSD pozwoli Ci zapisać na niej obrazy lub nagrania. Antena PCB na oraz gniazdo zewnętrznej anteny U.FL. W zestawie znajduje się dedykowana płytka z programatorem CH340.

66 w magazynie

Zdobądź 3597 Punktów za ten produkt.

Nasze gwarancje

  • Check Mark Zamów do 13:00. Dostawa następnego dnia.
  • Check Mark 30 dni na zwrot
  • Check Mark Od 200 zł wysyłka gratis
Płatność & Wysyłka
  • Visa Card
  • MasterCard
  • Apple Pay
SKU: ESP32_CAM_MB Kategorie: ,

Płytka ESP32 z kamerą ESP32-CAM WiFi + BLE 4.2 + dedykowany programator

ESP32-CAM to niewielka płytka deweloperska z modułem ESP32-S ze wbudowanym WiFi i BLE firmy Espressif.

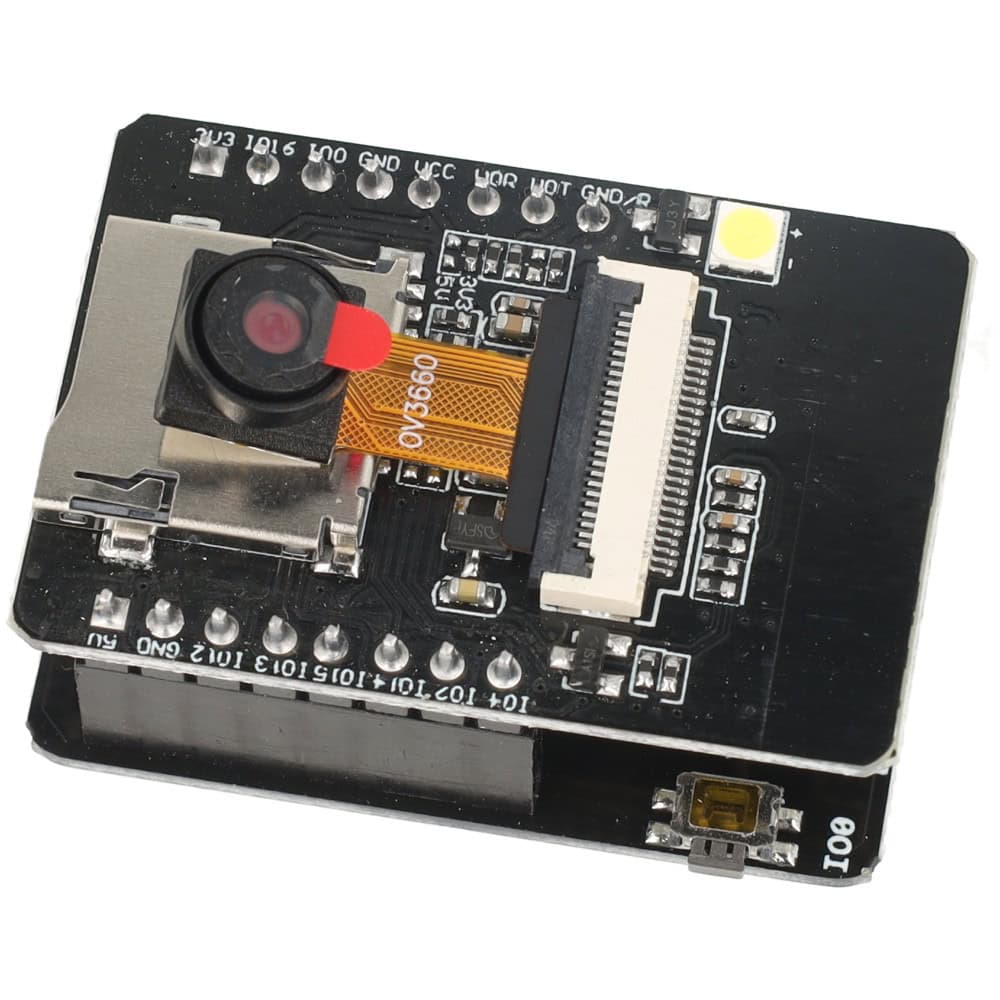

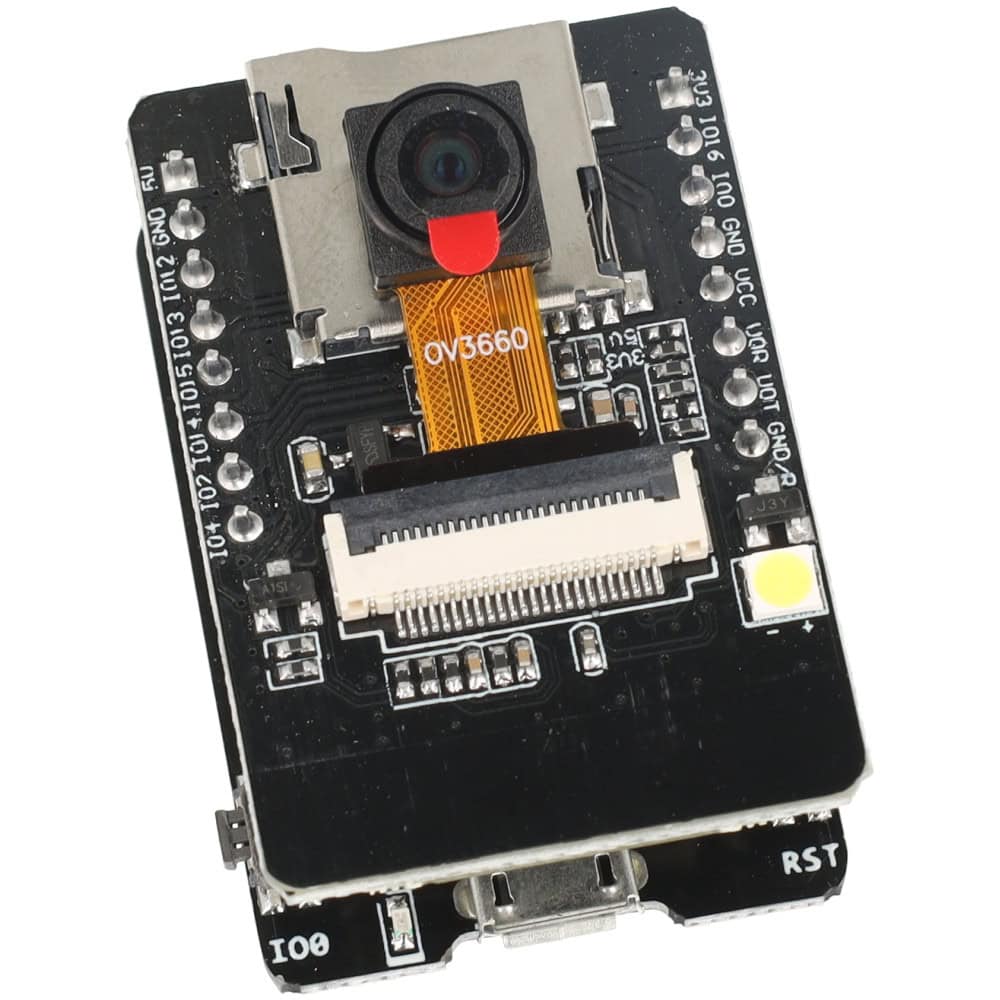

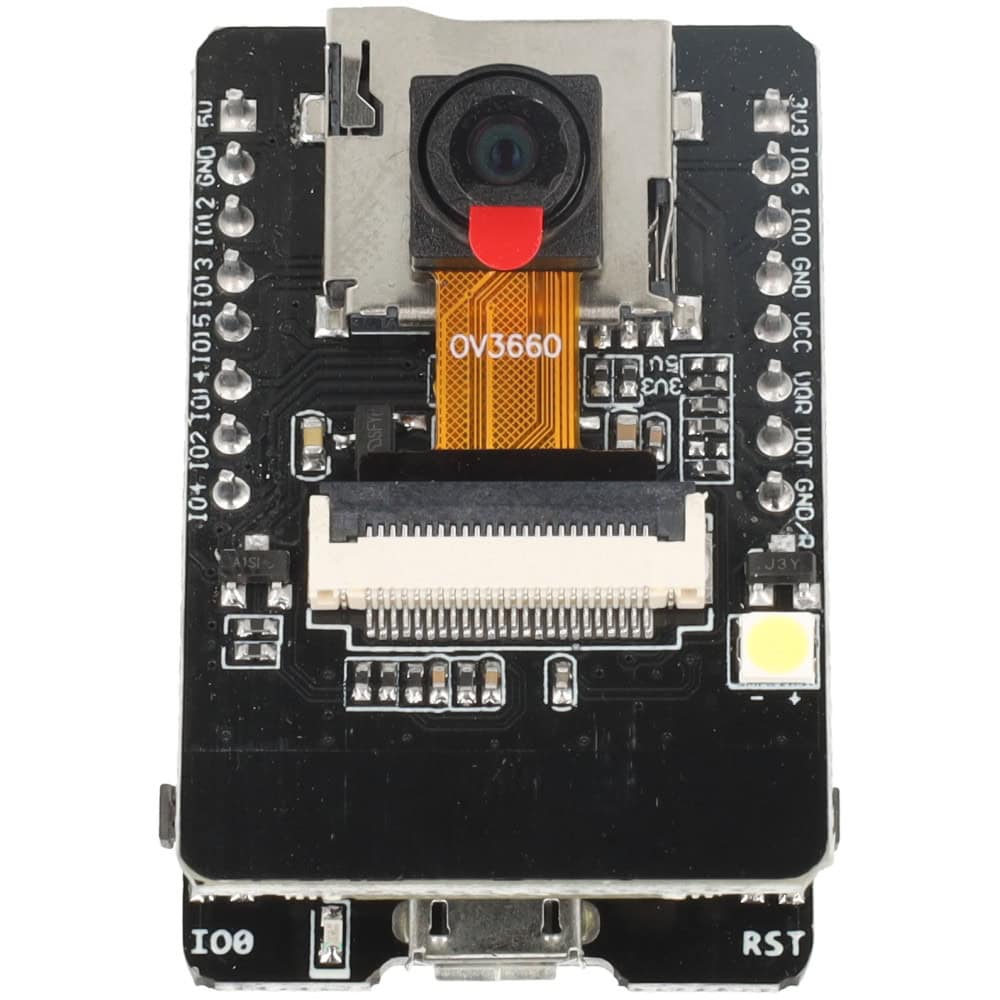

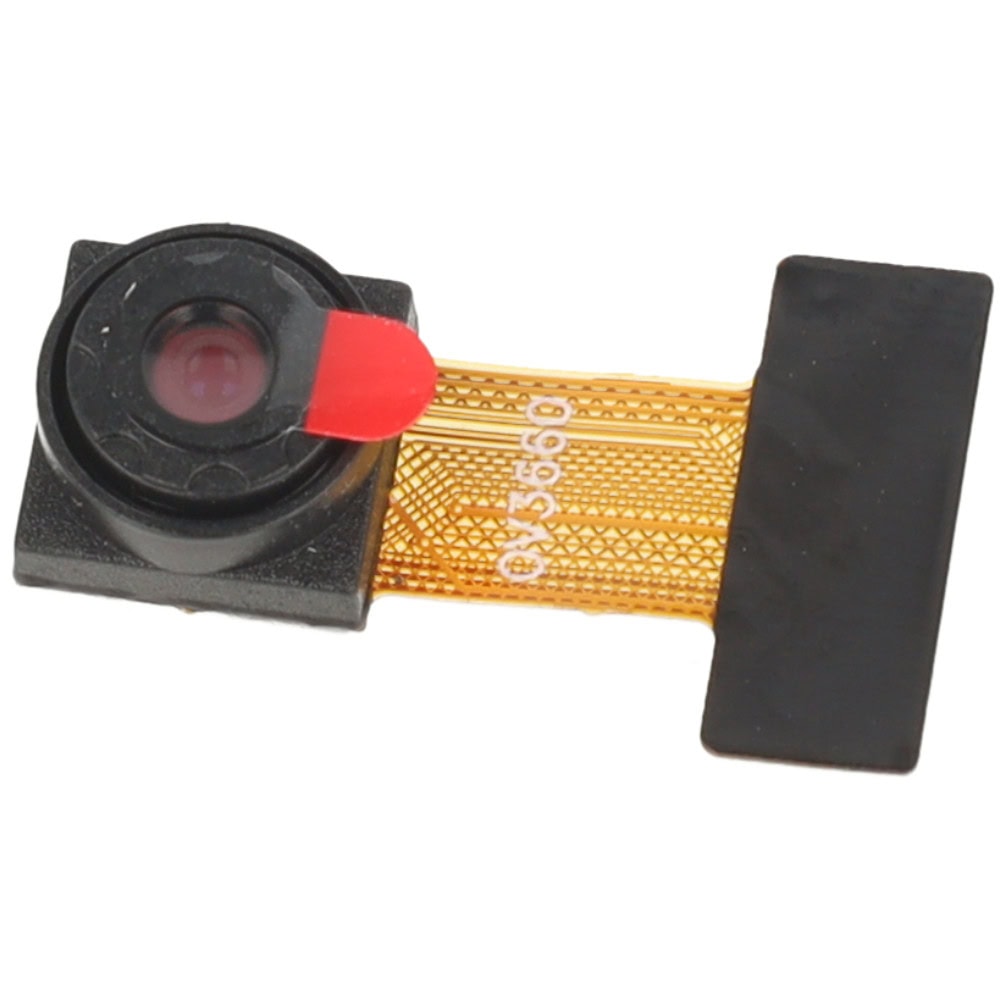

Płytka ESP32-CAM została wyposażona w moduł kamery OV2640 o rozdzielczości 2 Mpx i niewielkim rozmiarze. Dzięki temu może działać jako niezależny system monitoringu w aplikacjach IoT.

Możliwości ESP32-CAM są w zasadzie nieograniczone. Świetnie nada się do skanowania kodów QR czy do odczytów liczników wody lub prądu w domu. Obraz z kamery można streamować przez sieć domową. Jest również aplikacja  rozpoznająca twarz.

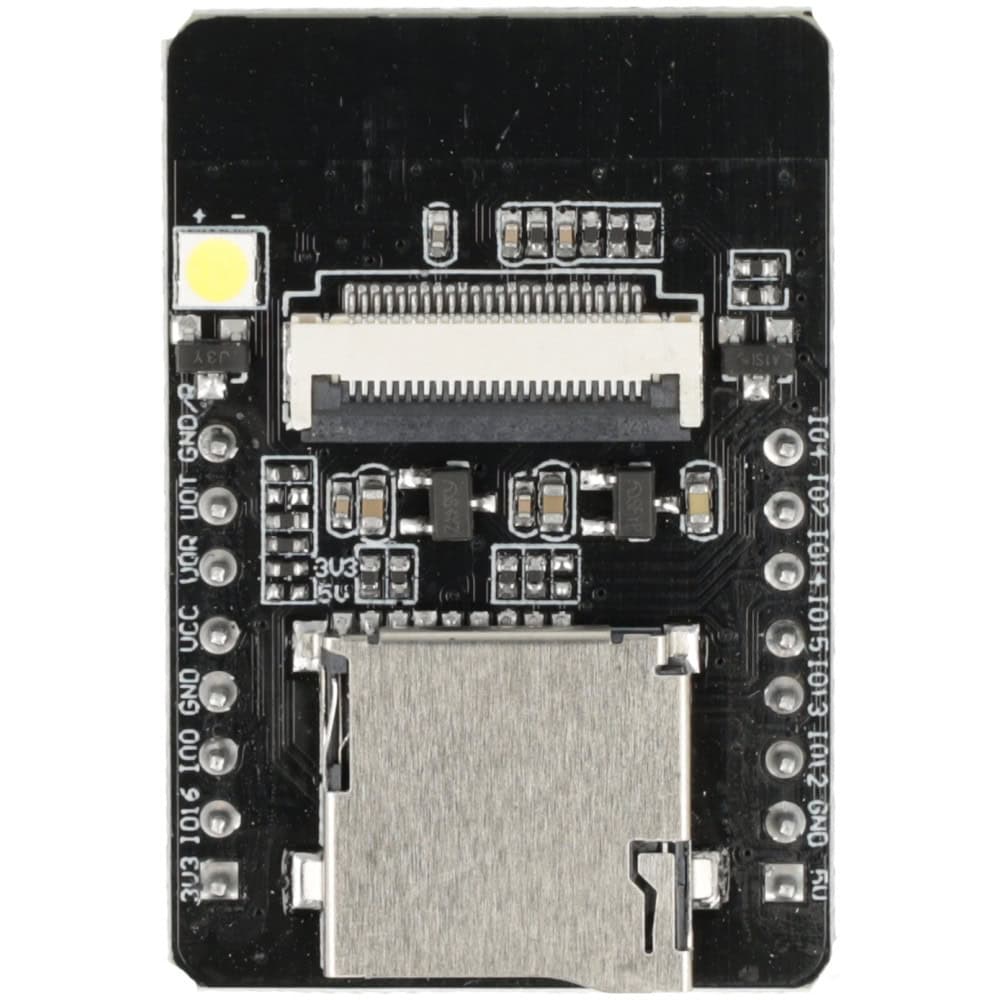

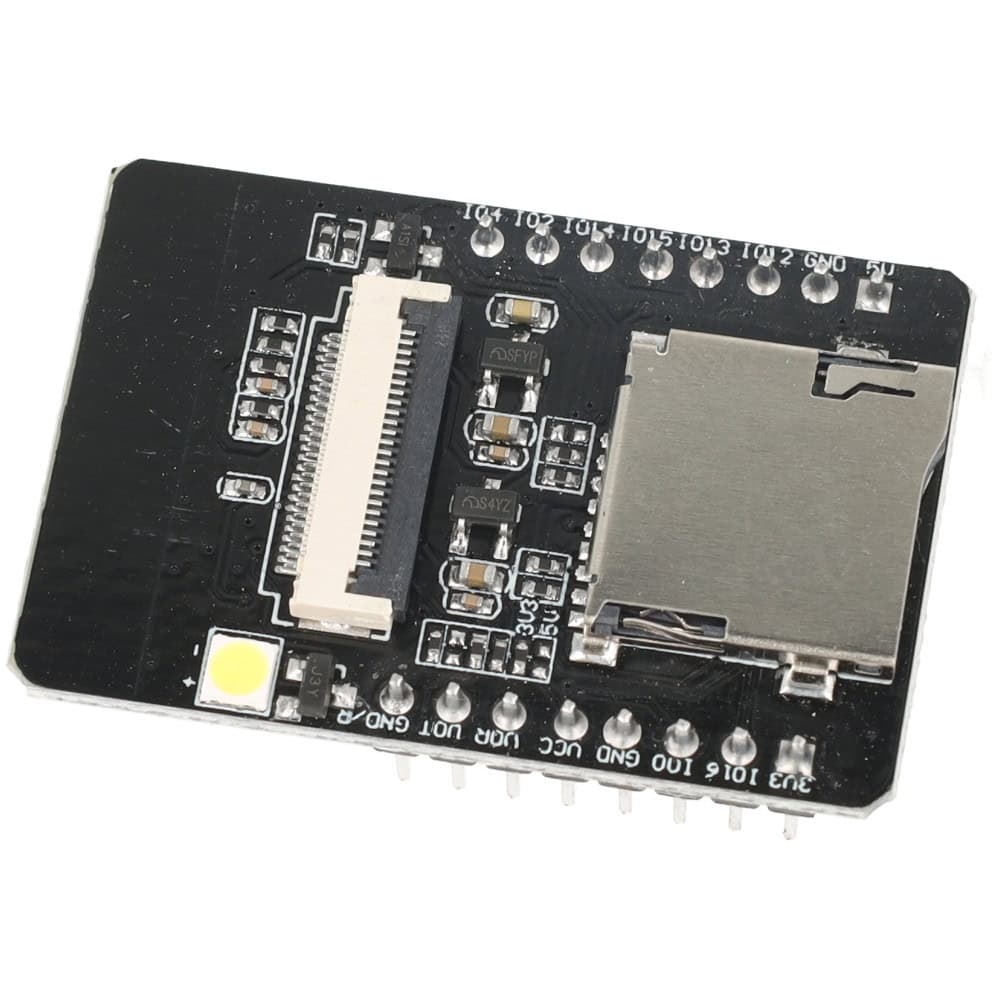

Pomiary i obrazy można zapisywać na karcie microSD przez wbudowany slot. Obsługuje karty (partycje) o pojemności do 4GB. Nie stracisz zdjęć lub nagrań jeśli na chwilę zniknie sieć WiFi.

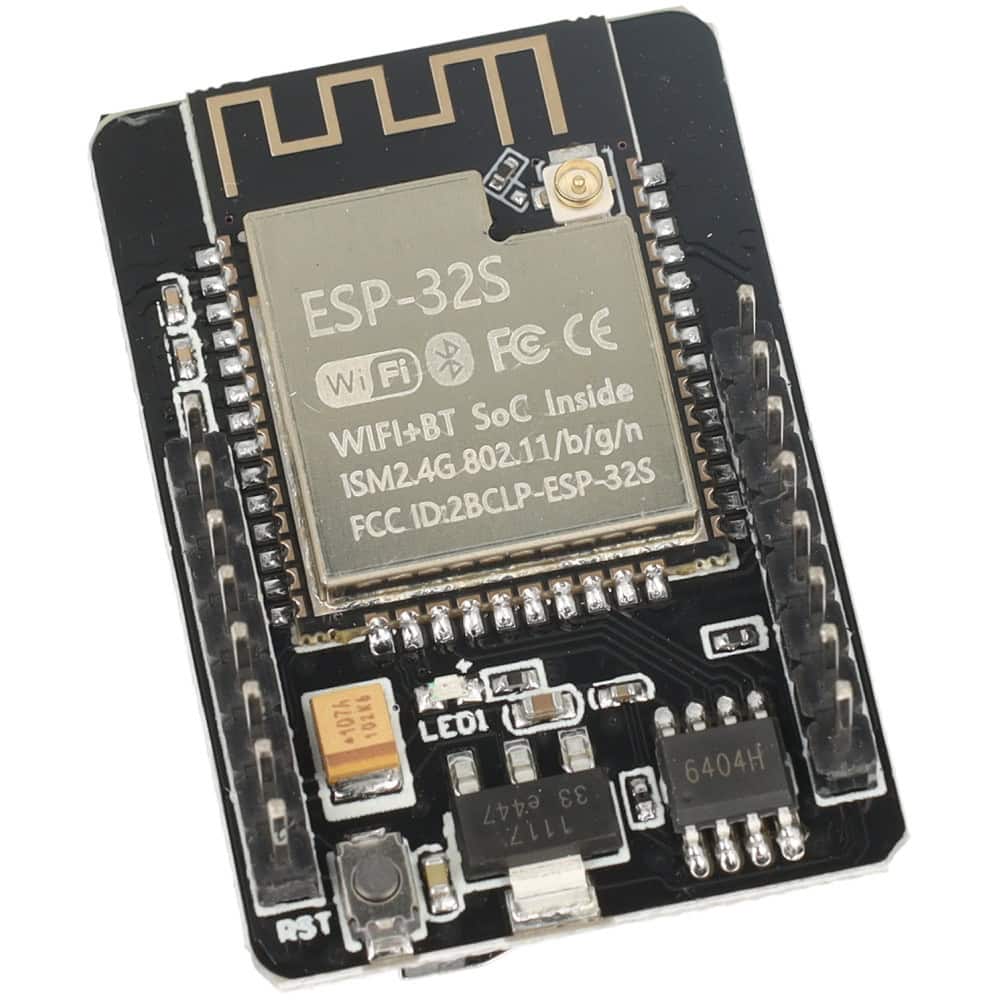

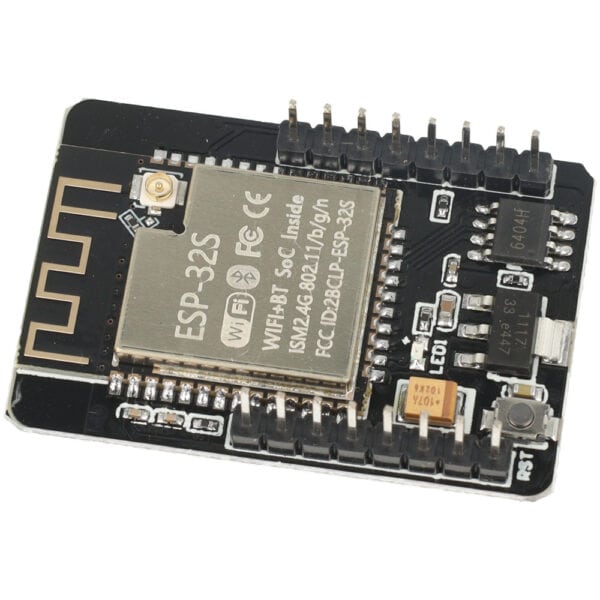

Moduł ESP32-S

ESP32-S jest to młodszy brat popularnego układu ESP8266. Układ został znacząco ulepszony względem poprzednika. Jest to architektura 32-bitowa w dodatku dwurdzeniowa, która wbija wydajność tych układów na zupełnie wyższy poziom.

Oprócz WiFi, ESP32 został wyposażony w moduł BLE (Bluetoth Low Energy), dzięki czemu układ te jeszcze lepiej niż ESP8266 nadają się do zastosowań IoT.

Jego popularność cały czas rośnie, co zawdzięcza między innymi swoim niewielkim rozmiarom. Z jego pomocą w łatwy sposób wejdziesz w świat IoT. Czy to inteligentny dom, czy urządzenia łączące się z chmurą. Wymyśl coś niesamowitego i to zbuduj!

Wyposażenie i programowanie płytki ESP32-CAM

Moduł w tej wersji został osadzony na wygodnej płytce podobnej do NodeMCU znanej z ESP8266. Dzięki temu przejście na nią jest bezbolesne.

Ilość pinów GPIO jest duża jak na te rozmiary. Do ESP32-CAM podłączysz sporą liczbę zewnętrznych modułów.

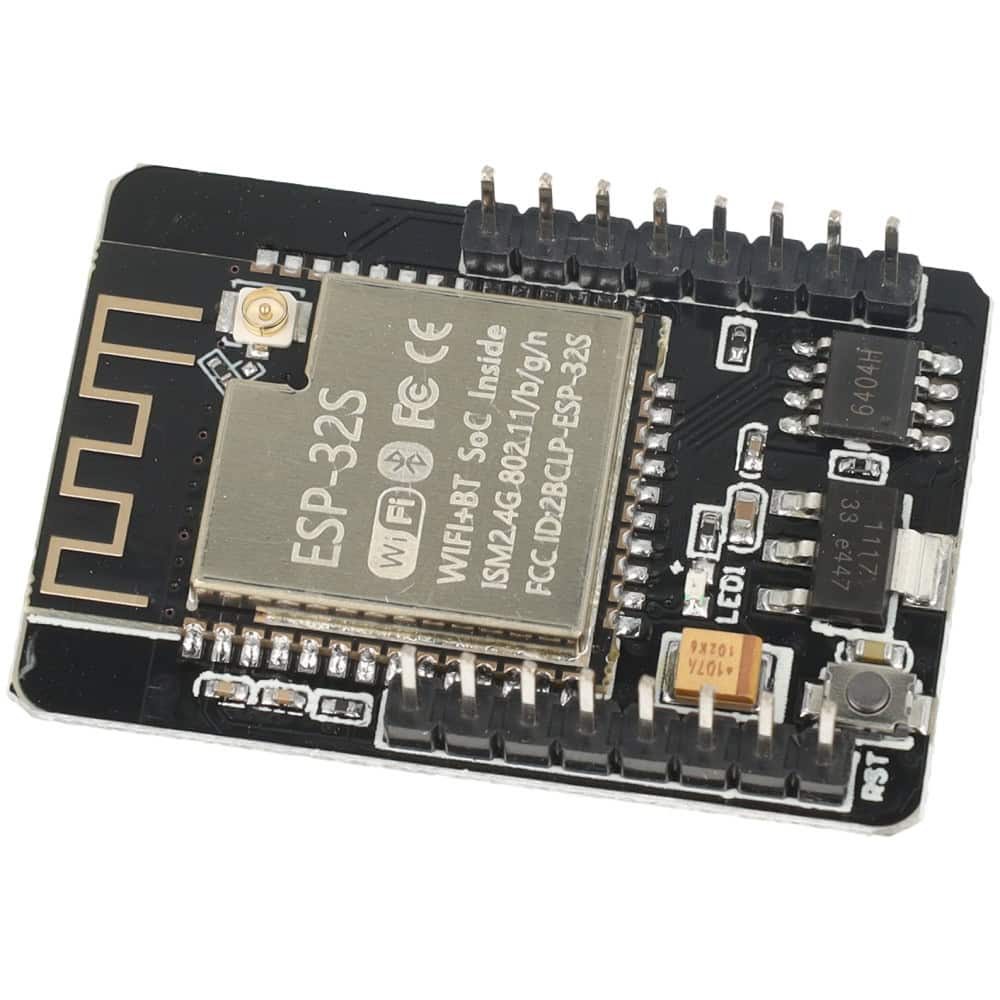

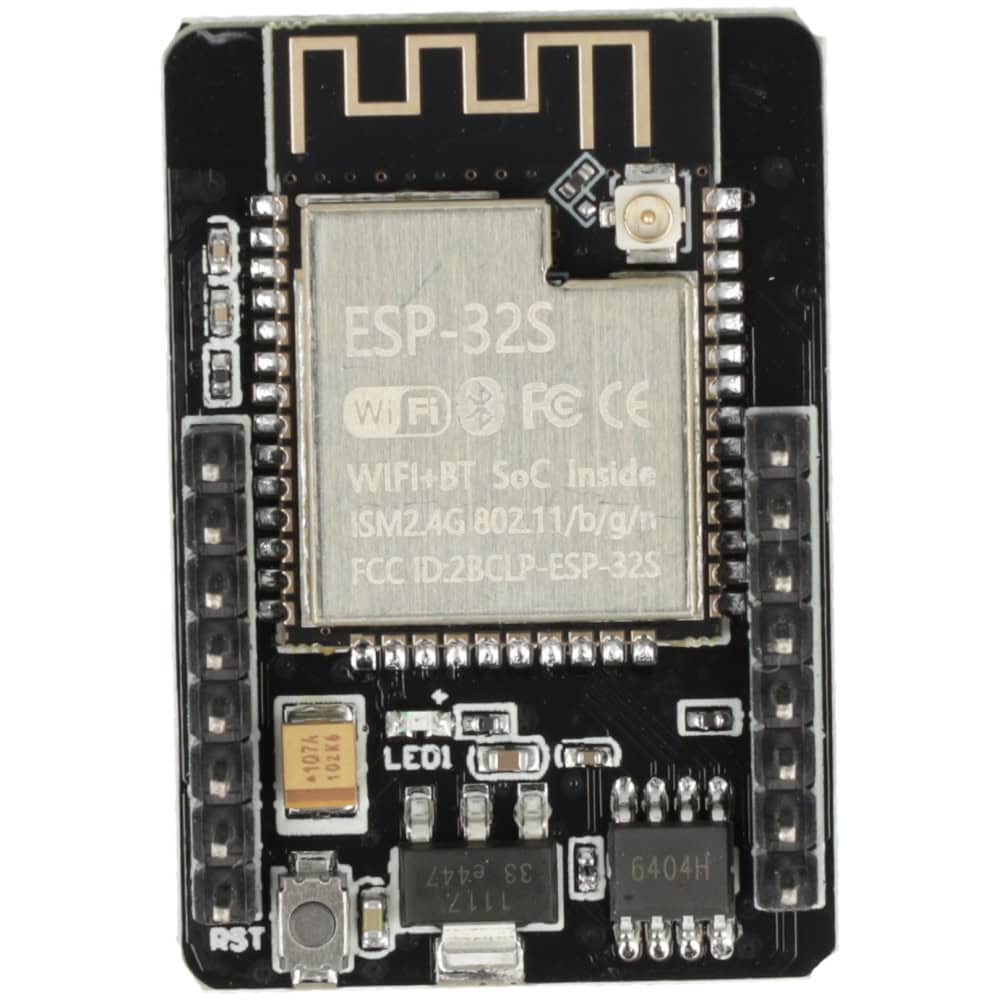

Moduł ESP32-S posiada antenę w postaci ścieżki PCB. Gdyby jej parametry okazały się niewystarczające to na module znajduje się gniazdo U.FL dla zewnętrznej anteny. Dzięki niemu można podłączyć np. taką dedykowaną antenę.

Moduł ten możesz w prosty sposób programować z poziomu Arduino IDE. Dzięki bibliotekom Arduino programowanie IoT nigdy nie było łatwiejsze.

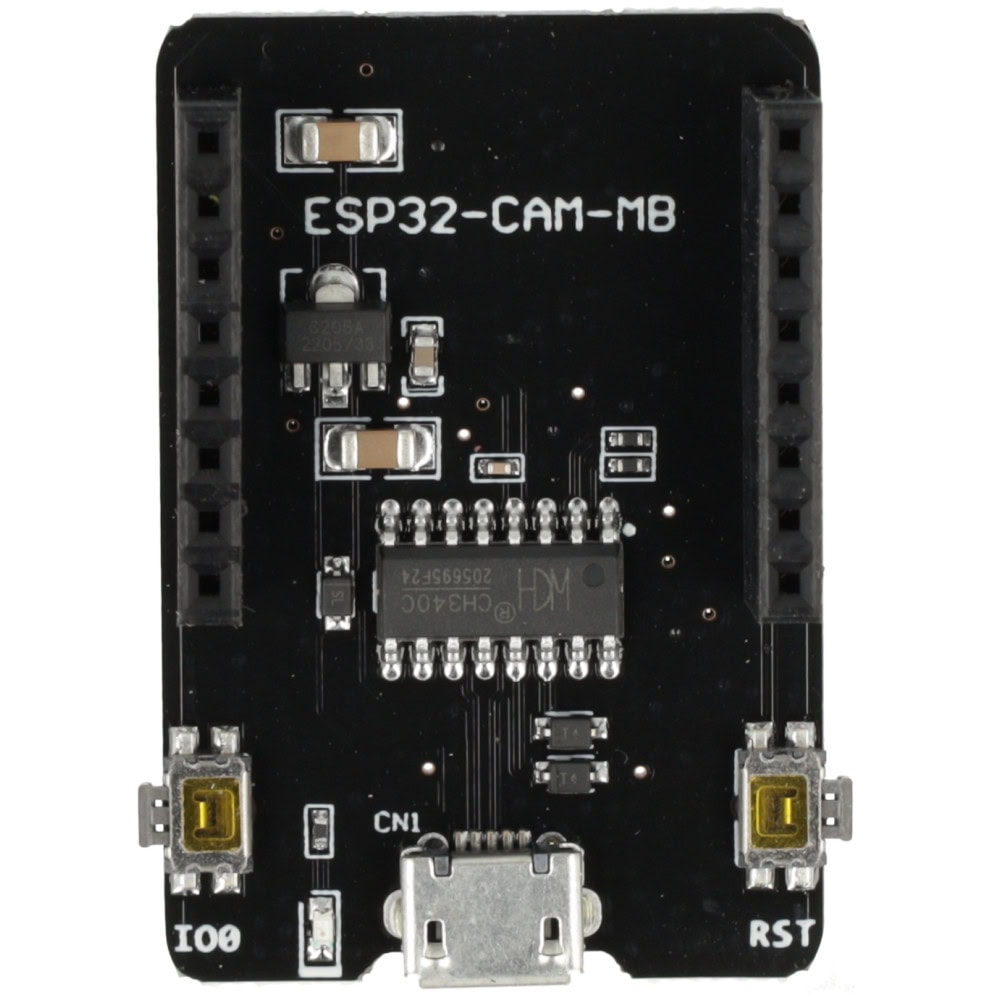

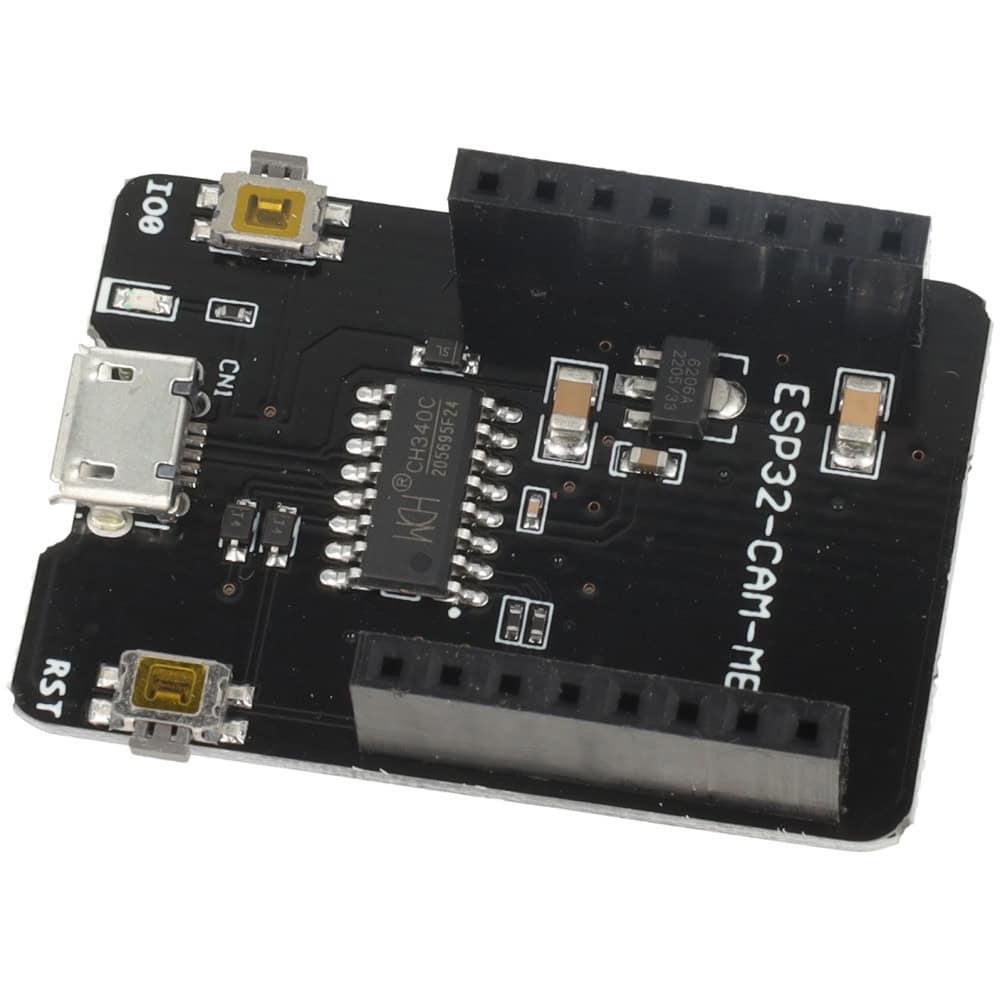

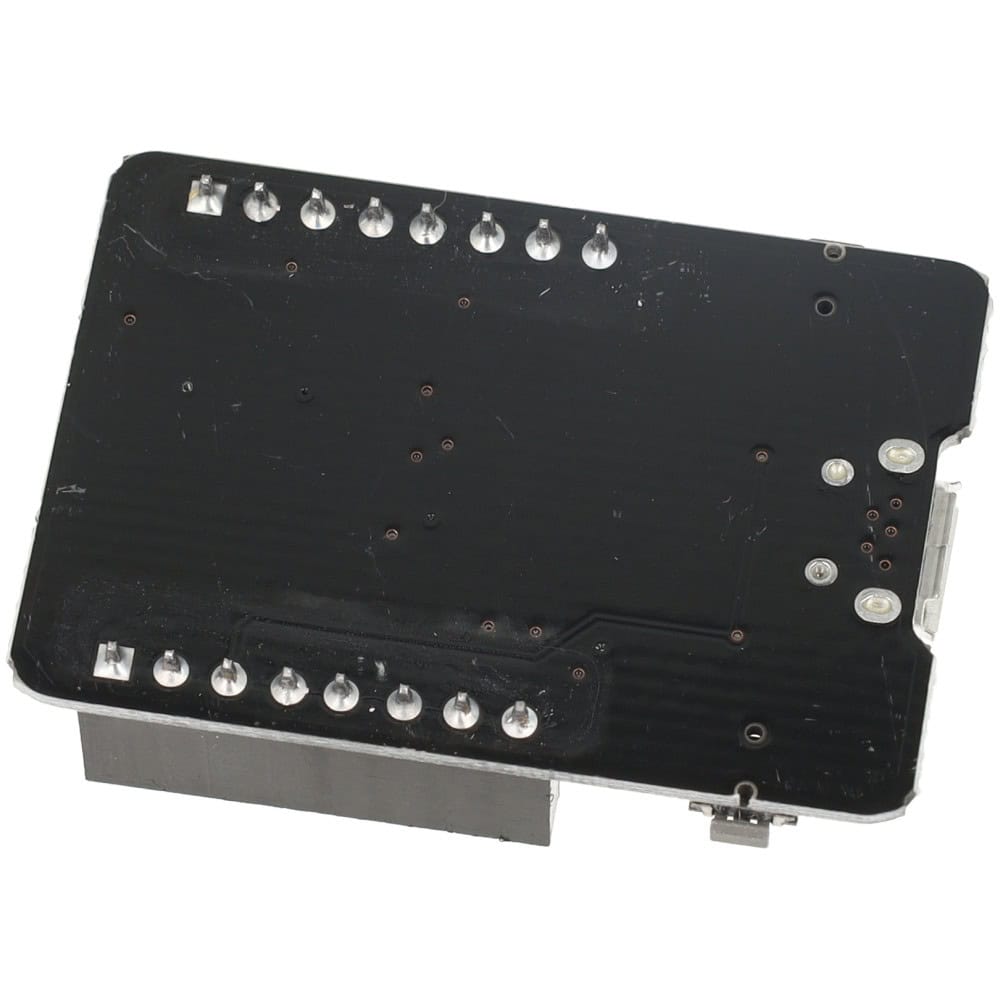

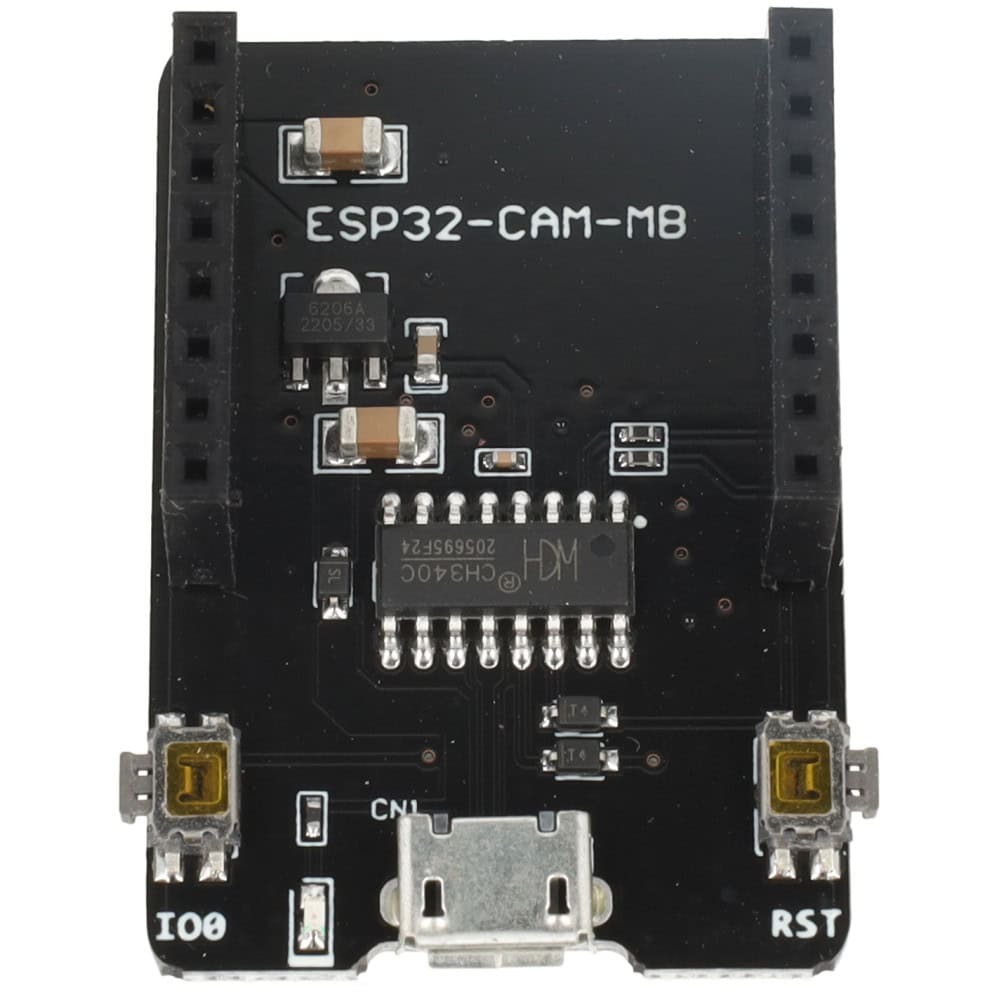

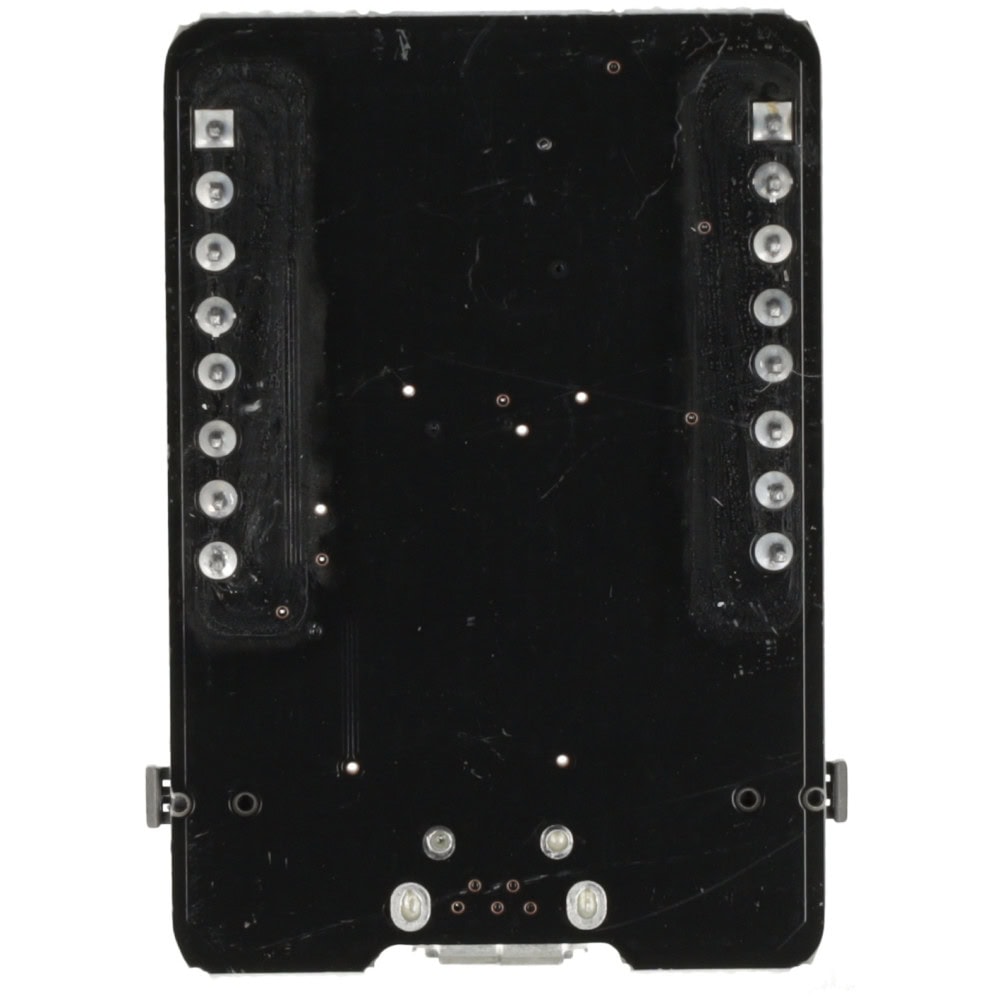

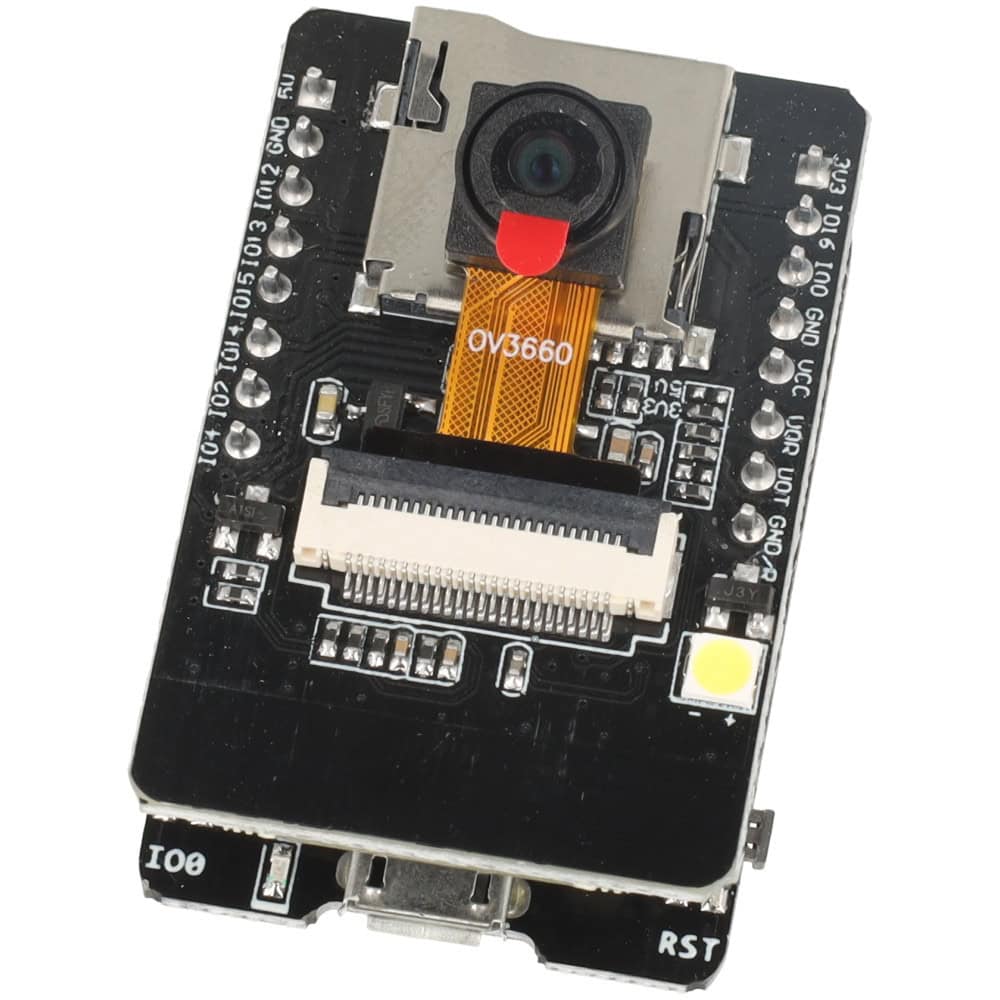

Dedykowana płytka z programatorem

Moduł ESP32-CAM jest niewygodny w programowaniu. Z uwagi na wymiary płytki nie umieszczono na niej programatora, ani przycisków wprowadzających układ w bootloader.

Ułatwia to dedykowana płytka z programatorem, która jest dołączona do zestawu. Wymiarami i złączami idealnie pasuje do ESP32-CAM.

Co znajduje się na płytce? Przede wszystkim programator (konwerter) USB-UART na popularnym układzie CH340. Do komputera podłączysz się przez złącze micro USB.

Oprócz programatora mamy dostępne dwa przyciski. Pomagają one wymusić stan programowania w układzie ESP32. Jest to RESET i GPIO0. Jak wprowadzić płytkę w bootloader? Na podłączonej do komputera płytce:

  • Przytrzymaj RST
  • Przytrzymaj IO0
  • Puść RST trzymając nadal IO0
  • Puść IO0

Po tej sekwencji układ ESP32 będzie gotowy do zaprogramowania.

Na płytce znalazło się jeszcze miejsce na stablizator napięcia. Nie musisz się martwić o prawidłowe zasilanie ESP32-CAM.

Specyfikacja modułu ESP32-CAM:

  • Układ ESP32-S
  • Częstotliwość zegara: do 160 MHz
  • 520 kB RAM
  • 512 kB FLASH
  • Moduł WiFi w standardzie 802.11 b/g/n
  • Tryby WiFi: AP (Access Point), STA (Standalone), AP+STA
  • Obsługuje technologie i zabezpieczenia: TKIP, WEP, CRC, CCMP, WPA/WPA2, WPS
  • Interfejsy UART/SPI/I2C/PWM/ADC/DAC
  • Kamera OV2640 (rozdzielczość 2 MPx) w zestawie
  • Możliwość podłączenia kamery OV2640 lub OV7670
  • Wsparcie przesyłania obrazu WiFI
  • Zdalna aktualizacja firmware (FOTA)

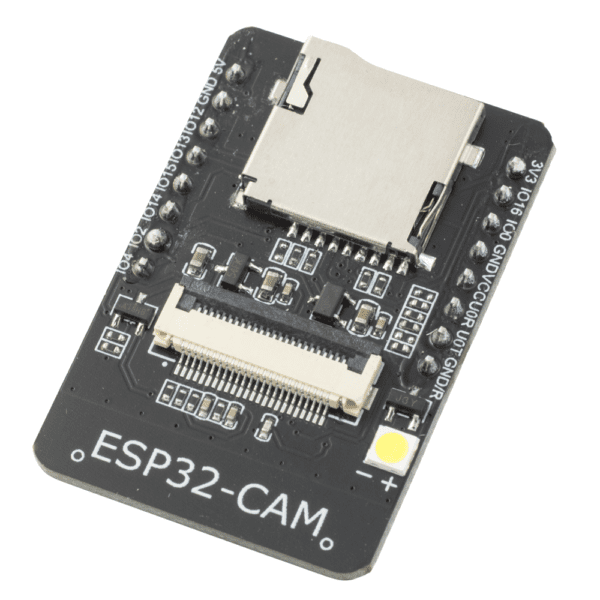

  • Gniazdo kart microSD (do 4GB)
  • Złącze zewnętrznej anteny U.FL
  • Dioda użytkownika (GPIO4)
  • Stabilizator napięcia
  • Przycisk RESET
  • Napięcie zasilania: 5 V
  • Raster goldpinów: 2,54 mm
  • Wymiary modułu: 40,5 x 27 x 4,5 mm
  • Złącza goldpin wlutowane w płytkę

Specyfikacja dedykowanej płytki z programatorem:

  • Idealnie dopasowana do modułu ESP32-CAM
  • Programator CH340
  • Złącze micro USB
  • Przycisk RST
  • Przycisk GPIO0
  • Stabilizator napięcia

W zestawie

  • Płytka ESP32-CAM
  • Płytka z dedykowanym programatorem
  • Kamera OV2640 2Mpx
Waga 0,01 kg
Wymiary 10 × 6 × 1,5 cm
