Moduł zasilania do płytek stykowych MB102 – 3,3V 5V

5,16

Uniwersalny moduł zasilania do płytek stykowych MB102. Pasuje do płytek stykowych z oddzielnymi szynami zasilania. Doprowadza napięcia 3,3V lub 5V. Wybór napięć poprzez wygodne zworki. Zasilanie zewnętrzne z zasilacza DC 6,5-12V. Przycisk odcinający zasilanie główne.

193 w magazynie

Zdobądź 516 Punktów za ten produkt.

Nasze gwarancje

  • Check Mark Zamów do 13:00. Dostawa następnego dnia.
  • Check Mark 30 dni na zwrot
  • Check Mark Od 200 zł wysyłka gratis
Płatność & Wysyłka
  • Visa Card
  • MasterCard
  • Apple Pay
SKU: BREADBOARD_POWER_BOARD Kategorie: , , ,

Moduł zasilania do płytek stykowych MB102 – 3,3V 5V

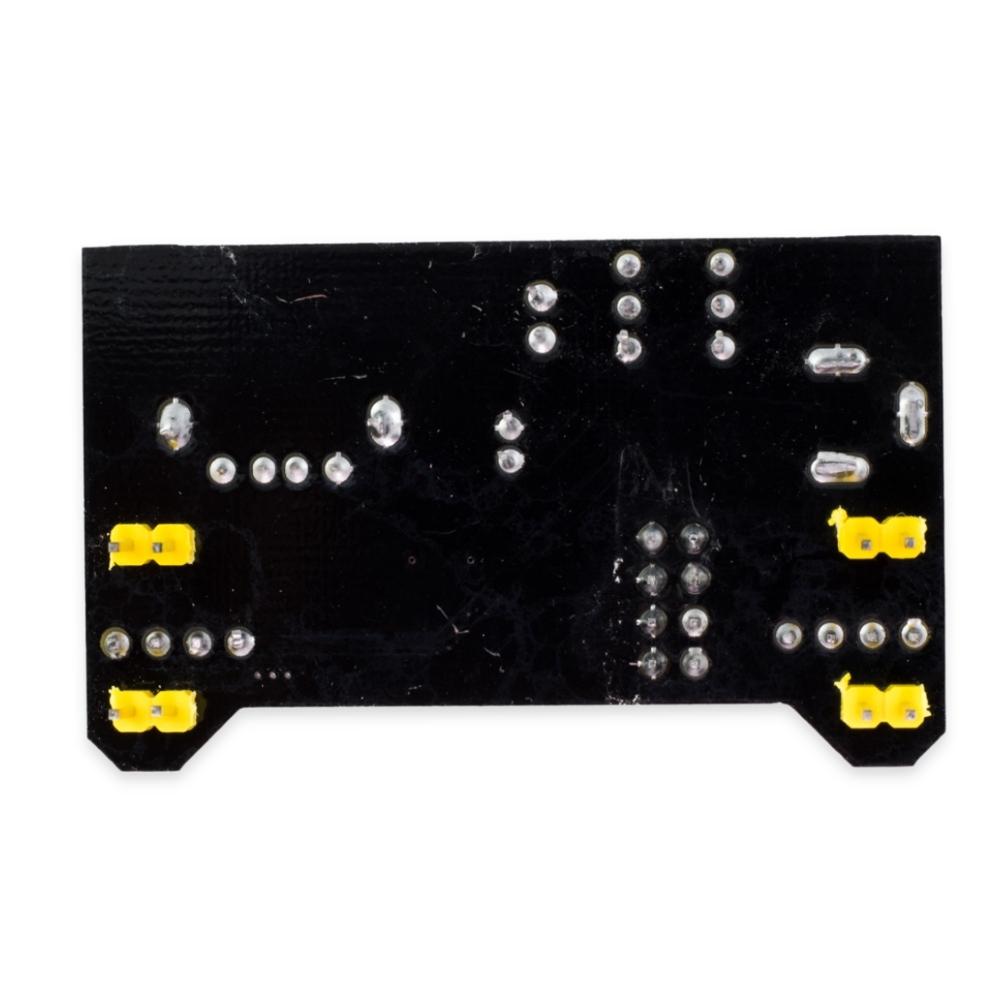

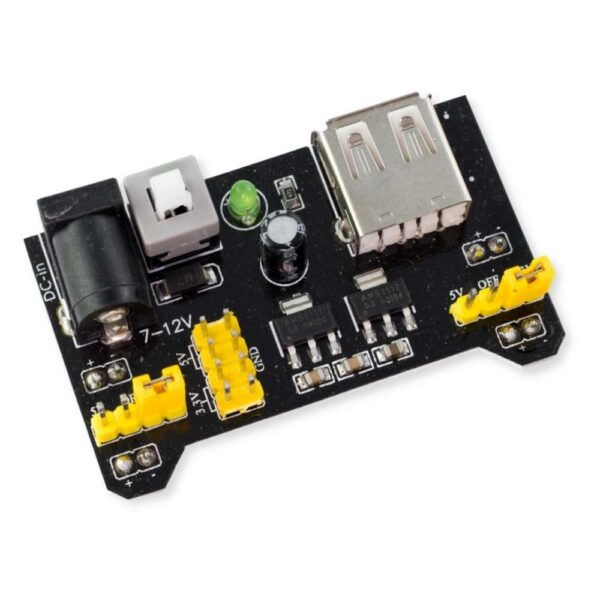

Uniwersalny moduł zasilania do płytek stykowych, dzięki któremu w łatwy sposób doprowadzisz zasilanie do prototypowanego układu.

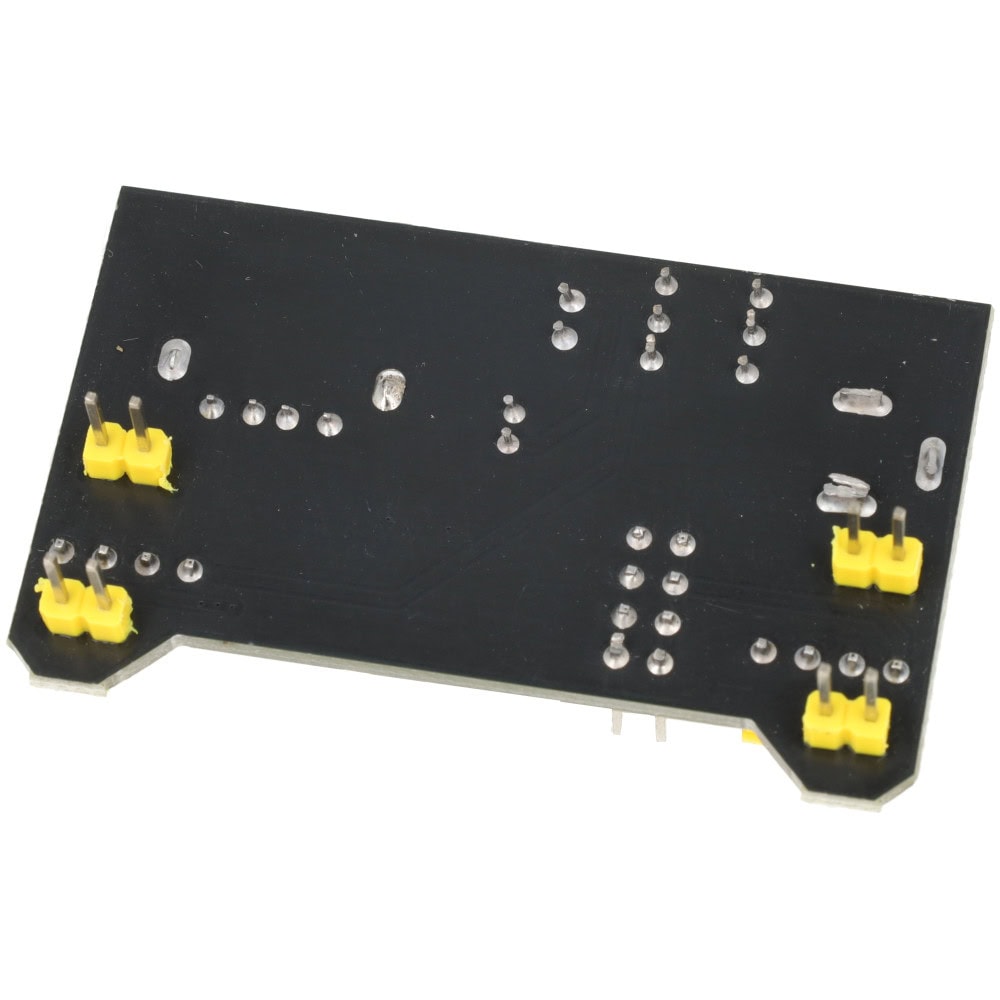

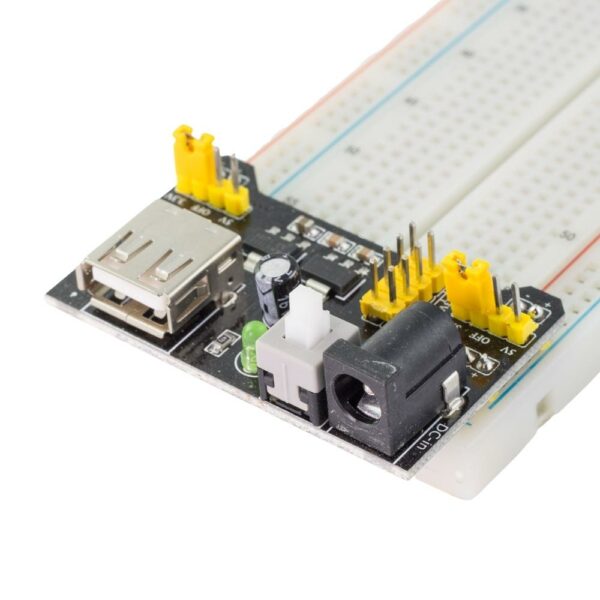

Pasuje do płytek stykowych, które mają wydzielone linie zasilające na dwóch równoległych krawędziach.

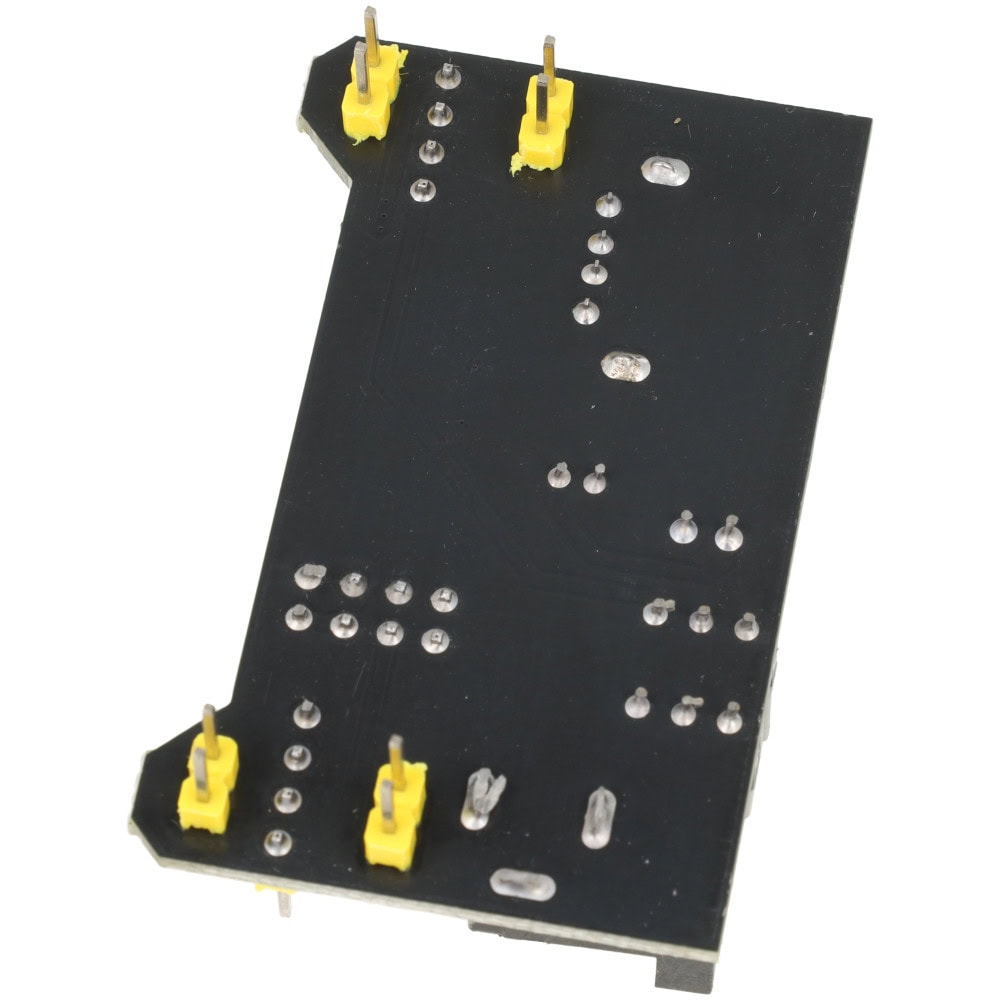

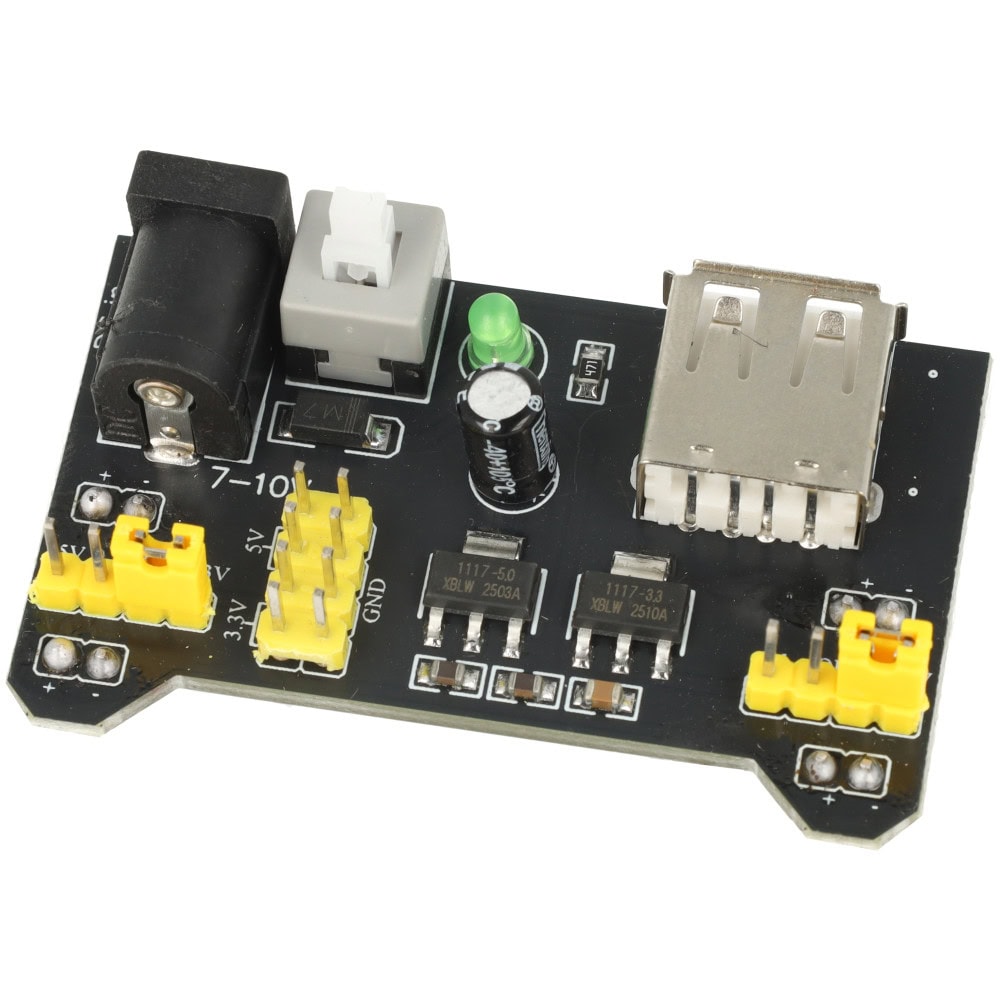

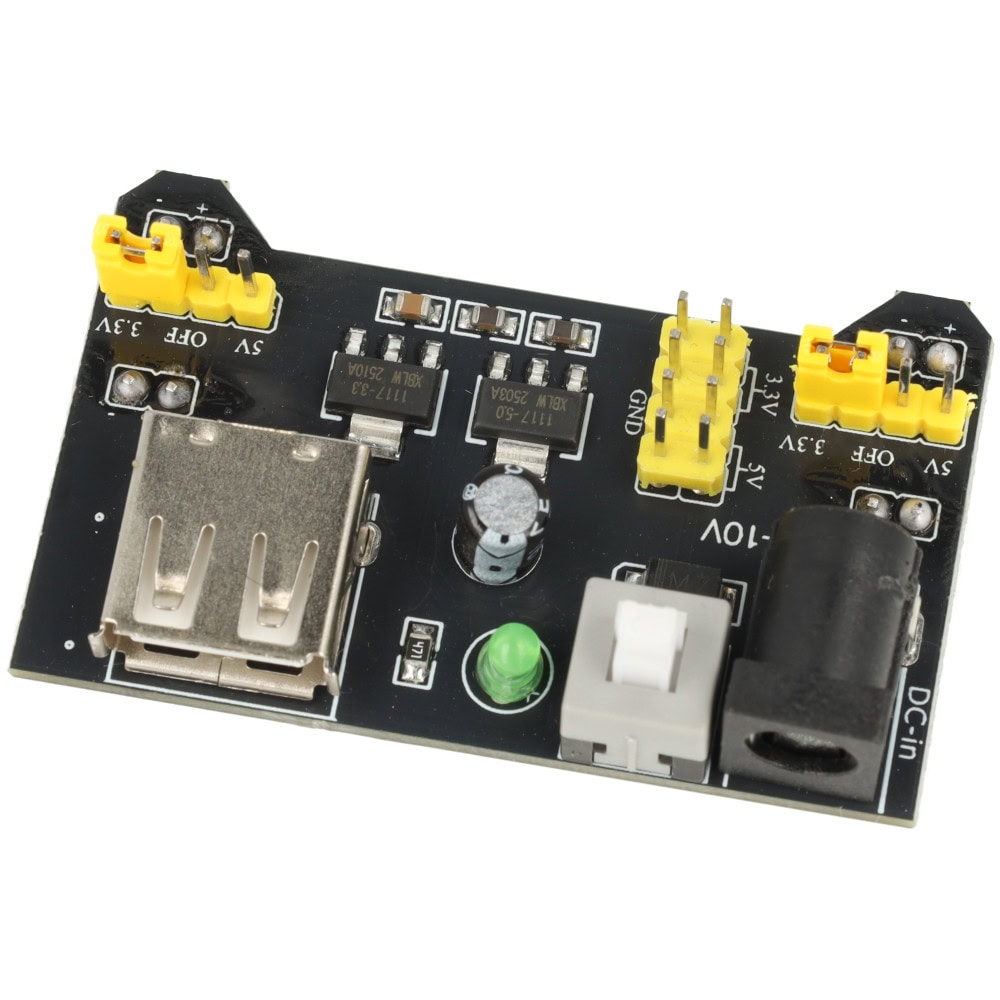

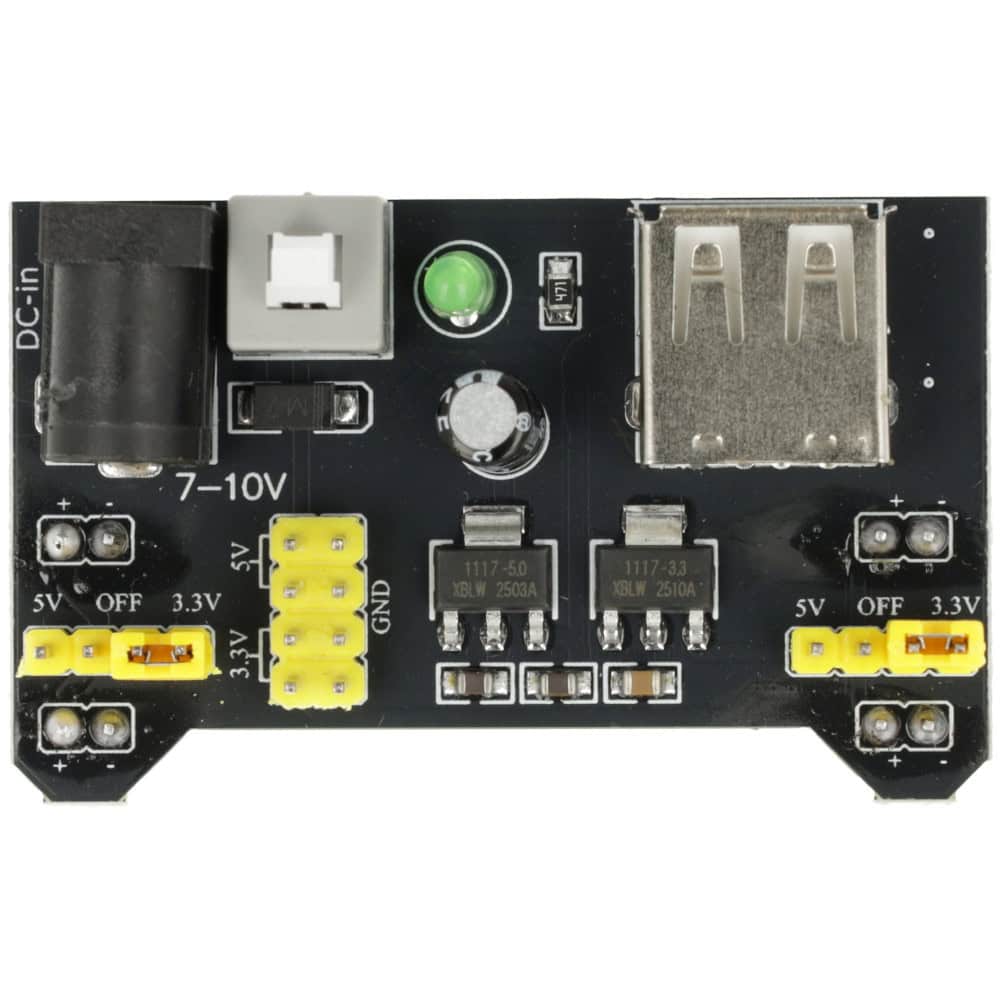

Moduł posiada dwa liniowe stabilizatory napięcia LM1117. Jeden dostarcza napięcie 5V, drugi 3,3V. Wydajność prądowa każdego ze stabilizatora to około 700mA. Wystarczy to do zasilenia sporego układu.

Do modułu należy dostarczyć zasilanie o stałym napięciu w zaskresie 6,5V – 12V poprzez wtyk DC (5,5mm x 2,1mm).

Na płytce możesz zauważyć również gniazdo USB. Jest to gniazdo, które służy do zasilania innych układów zewnętrznych jak np. Arduino. Nie należy zasilać całego modułu poprzez to gniazdo.

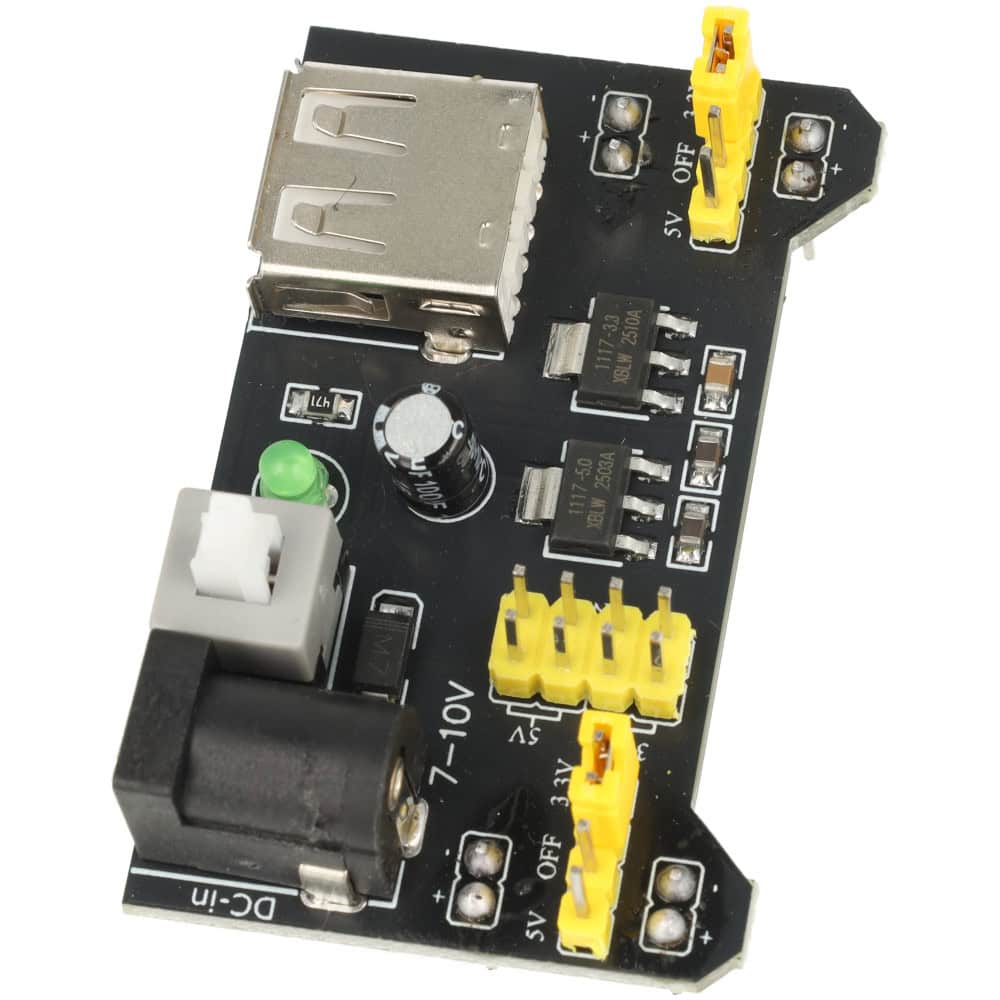

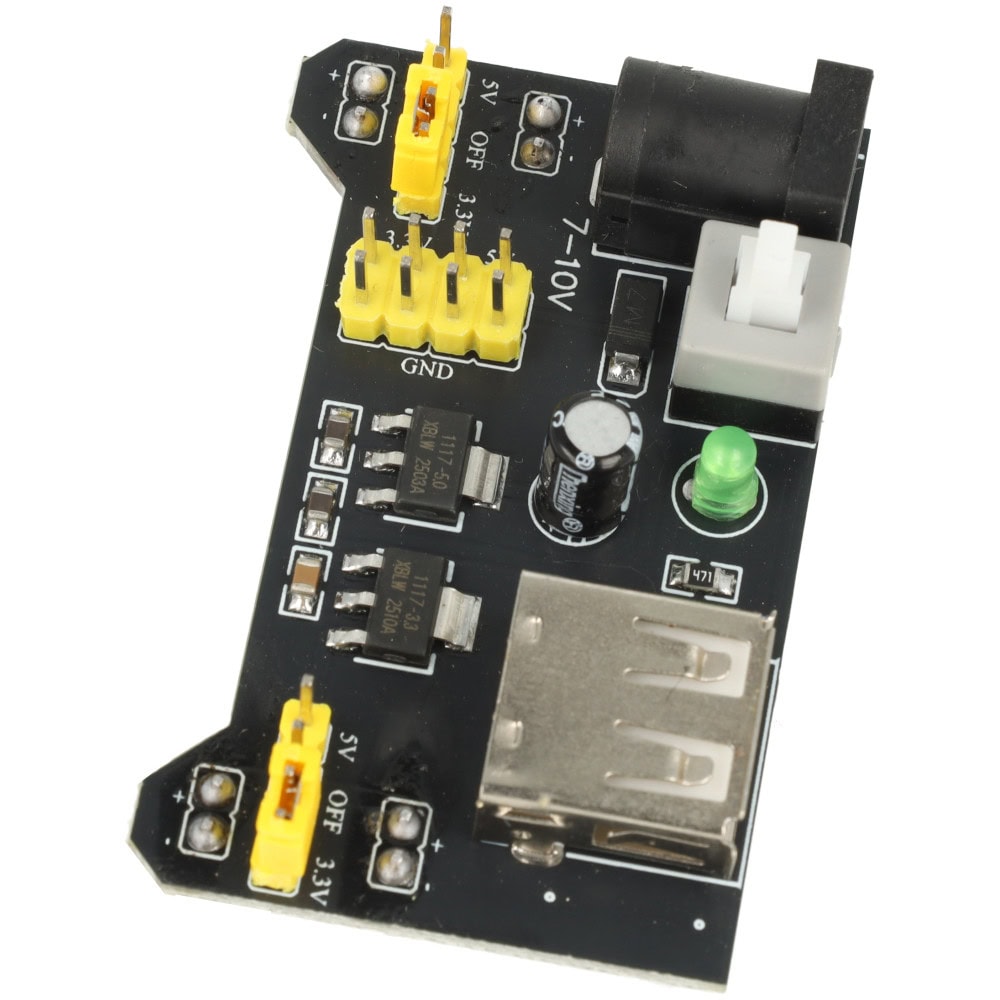

Na płytce modułu zasilania do płytek stykowych są zworki. Służą one do wyboru napięcia, które ma być podane na płytkę stykową. Po jednej zworce na jedną szybę zasilania płytki stykowej. Można mieć po dwóch stronach napięcie w kombinacjach:

  • 3,3V po obydwu stronach
  • 5V po obydwu stronach
  • 3,3V po jednej stronie i 5V po drugiej

Moduł ma też dodatkowe piny, które można wykorzystać bezpośrednio do zasilania napięciami 3,3V i 5V.

Dla wygody umieszczono przycisk odcinający zasilacz zewnętrzny od modułu. W łatwy sposób odłączysz zasilanie od całego prototypowanego układu. Kto składał takie układy, ten wie jakie to ważne, aby szybko odłączyć zasilanie, gdy poczujesz smród lub zaobserwujesz dym 🙂

Zielona dioda sygnalizacyjna na płytce poinformuje Cię czy zasilanie jest poprowadzone na płytkę stykową. Wizualna informacja jest również bardzo cenna w budowaniu własnych urządzeń.

Parametry modułu zasilania do płytek stykowych MB102:

  • Napięcia wyjściowe: 3,3V lub 5 V
  • Wydajność prądowa stabilizatorów: 700 mA
  • Napięcie wejściowe: 6,5V – 12 V
  • Gniazdo zasilacza DC 5,5 mm x 2.1 mm.
  • Maksymalny prąd zasilacza to minimum 700 mA
  • Złącze USB można wykorzystać do zasilenia zewnętrznych układów USB jak Arduino czy Nucleo
  • Łatwa konfiguracja napięcia wyjściowego dla każdej z dwóch szyn zasilania dzięki wygodnym zworkom.
  • Przycisk bistabilny on-off do łatwego załączania/rozłączania zasilania
  • Dioda LED sygnalizująca podłączenie zasilania
  • Wymiary: 52 x 35 mm
  • Pasuje do płytek stykowych z oddzielnymi szynami zasilania
Waga 0,015 kg
Wymiary 4,5 × 3,5 × 1 cm
Rodzaj przewornicy

Stabilizator liniowy

Napięcie wejściowe MIN

6,5V

Napięcie wejściowe MAX

12V

Napięcie wyjściowe MIN

3,3V

Napięcie wyjściowe MAX

3,3V

Prąd wyjściowy stały

700mA

Prąd wyjściowy maksymalny

1A

Układ przetwornicy

AMS1117

Regulacja prądu

Nie
