ESP32-WROVER-E CAM to niewielka płytka deweloperska z modułem ESP32-WROVER-E firmy Espressif. Płytka stworzona z myślą o obsłudze kamery. W zestawie kamera OV2640 o rozdzielczości 2 Mpx. Wbudowane WiFi i BLE pozwalają na zastosowanie w IoT. Pamięci Flash 4 MB, PSRAM 4 MB. Obsługa kart SD / microSD. Antena PCB. Wbudowany programator CH340.
Korzyści
Płatność & Wysyłka
Płytka ESP32 z kamerą ESP32-WROVER-E CAM WiFi + BLE 4.2
Jest to nowsza wersja niesamowicie popularnej płytki ESP32-CAM. W nowszej wersji postawiono na nowszy moduł ESP32, oraz na wbudowany na płytce programator na układzie CH340. Dodatkowo maksymalna częstotliwość rdzenia została podniesiona do 240 MHz. Mamy tez do dyspozycji więcej pamięci

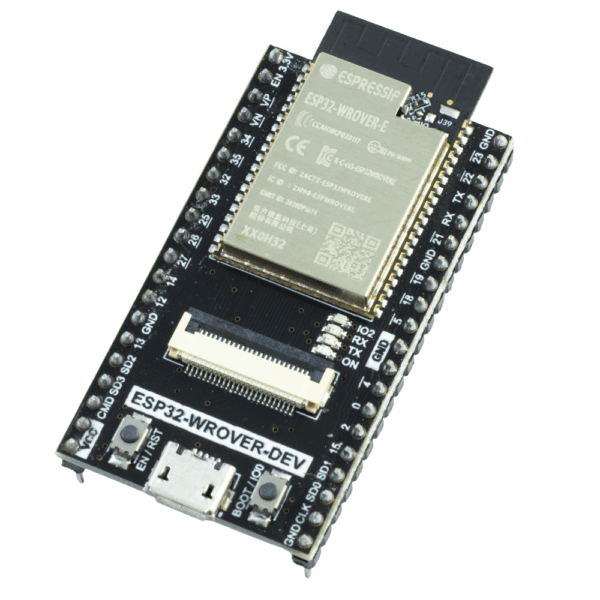

ESP32-WROVER-E CAM to niewielka płytka deweloperska z modułem ESP32-WROVER-E z wbudowanym WiFi i BLE firmy Espressif.

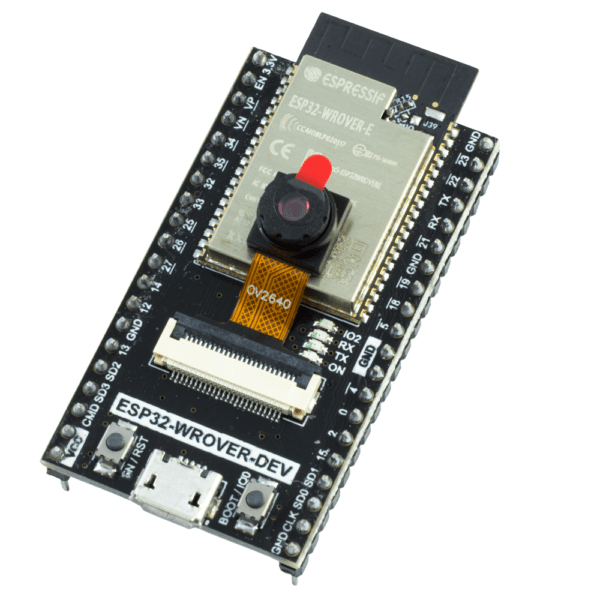

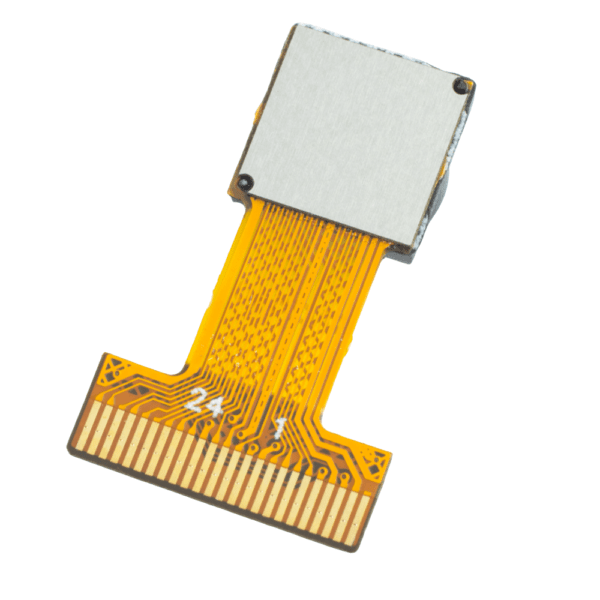

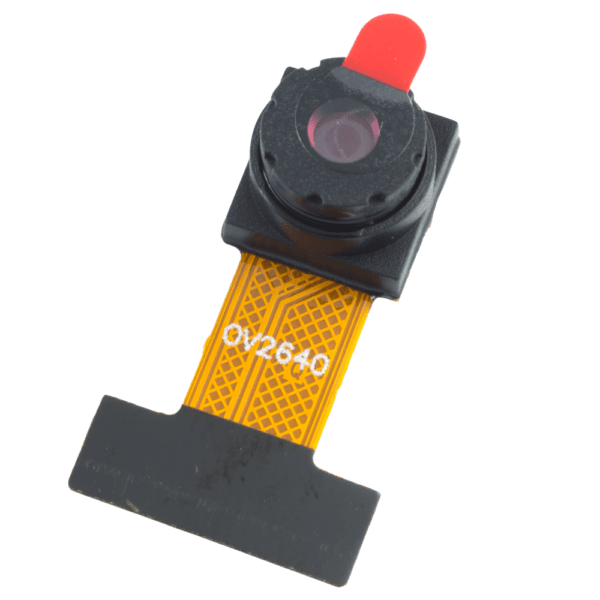

Płytka ESP32-WROVER-E CAM została wyposażona w moduł kamery OV2640 o rozdzielczości 2 Mpx i niewielkim rozmiarze. Dzięki temu może działać jako niezależny system monitoringu w aplikacjach IoT. Kamerę podłączamy do dedykowanego złącza ZIF.
Możliwości ESP32-WROVER-E CAM są w zasadzie nieograniczone. Świetnie nada się do skanowania kodów QR czy do odczytów liczników wody lub prądu w domu. Obraz z kamery można streamować przez sieć domową. Jest również aplikacja rozpoznająca twarz.
.
✅ Działająca kamera – poprawiona płytka
Kupiłeś „gdzieś” podobną płytkę nie działa Ci kamera? Projekt Arduino Camera Web Serwer zgłasza jakieś dziwne błędy typu nieobsługiwana kamera?
Z nami możesz być pewny. Nasz doświadczony dział inżynierski wytropił błąd projektowy znajdujący się na płytce ESP32-WROVER-E CAM.
Wykonaliśmy drobną modyfikację płytki i kamera działa pięknie tak, jak trzeba.

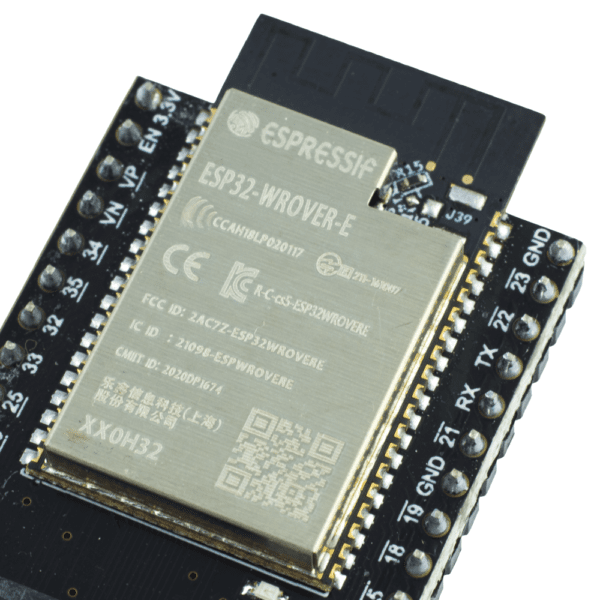

Moduł ESP32-WROVER-E
ESP32-WROVER-E jest to młodszy brat popularnego układu ESP8266. Oparty jest na układzie ESP32-D0WD-V3.
Układ został znacząco ulepszony względem poprzednika. Jest to architektura 32-bitowa w dodatku dwurdzeniowa, która wbija wydajność tych układów na zupełnie wyższy poziom.
Oprócz WiFi w standardzie 802.11 b/g/n, ESP32 został wyposażony w moduł BLE (Bluetoth Low Energy) v4.2, dzięki czemu układ te jeszcze lepiej niż ESP8266 nadają się do zastosowań IoT.
Moduł ESP32-WROVER-E posiada dwa rodzaje pamięci zewnętrznej. Pamięć Flash QSPI o pojemności 4 MB, oraz pamięć PSRAM QSPI o pojemności 4 MB.
Jego popularność cały czas rośnie, co zawdzięcza między innymi swoim niewielkim rozmiarom. Z jego pomocą w łatwy sposób wejdziesz w świat IoT. Czy to inteligentny dom, czy urządzenia łączące się z chmurą. Wymyśl coś niesamowitego i to zbuduj!

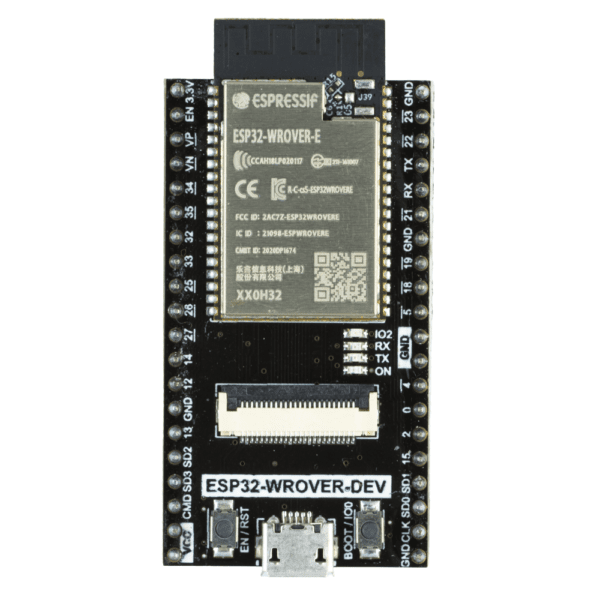

Wyposażenie i programowanie płytki ESP32-WROVER-E CAM
Ilość pinów GPIO jest duża jak na te rozmiary. Wyprowadzonych pinów IO na krawędź płytki jest dokładnie 28. Do ESP32-WROVER-E podłączysz sporą liczbę zewnętrznych modułów. Łączna liczba pinów płytki to 32.
U dołu płytki znajdują się dedykowane piny do podłączenia karty SD w trybie komunikacji SDIO. Podłączysz go dzięki dedykowanemu modułowi.

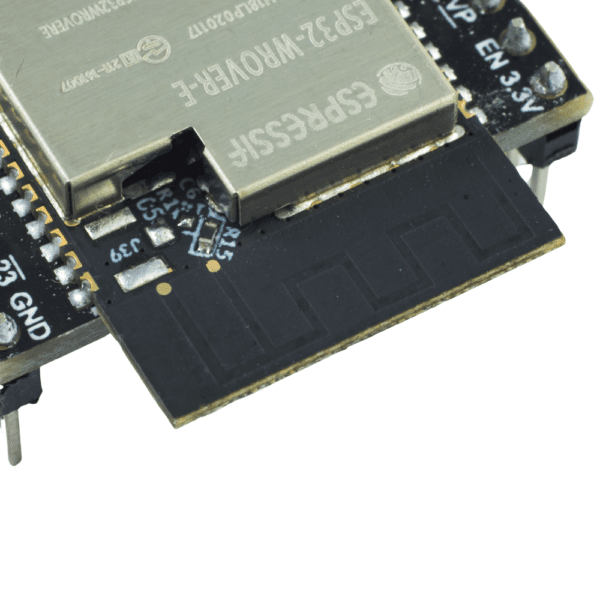

Moduł ESP32-WROVER-E posiada antenę w postaci ścieżki PCB. Na PCB modułu znajduje się miejsce na gniazdo u.FL, ale nie zostało ono obsadzone.
Moduł ten możesz w prosty sposób programować z poziomu Arduino IDE. Dzięki bibliotekom Arduino programowanie IoT nigdy nie było łatwiejsze.
Wbudowany programator

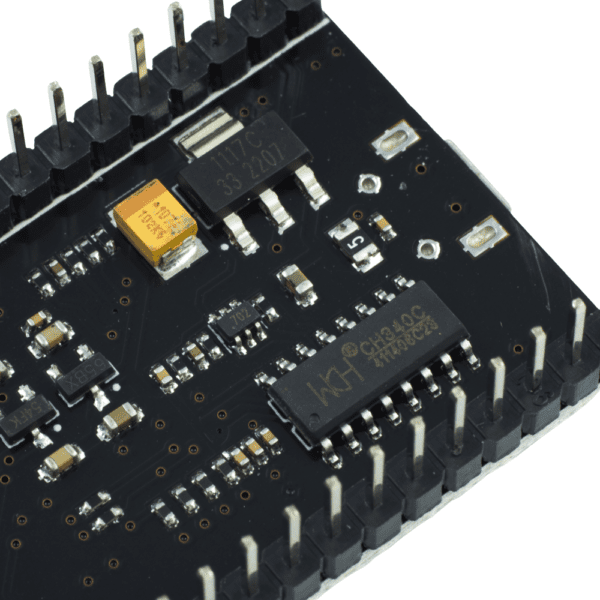

W porównaniu do poprzednika, ESP32-WROVER-E CAM wyposażono we wbudowany programator. Jest to popularny układ USB-UART CH340.
Zdecydowanie ułatwia to programowanie całego modułu. Do komputera podłączysz się przez złącze micro USB.

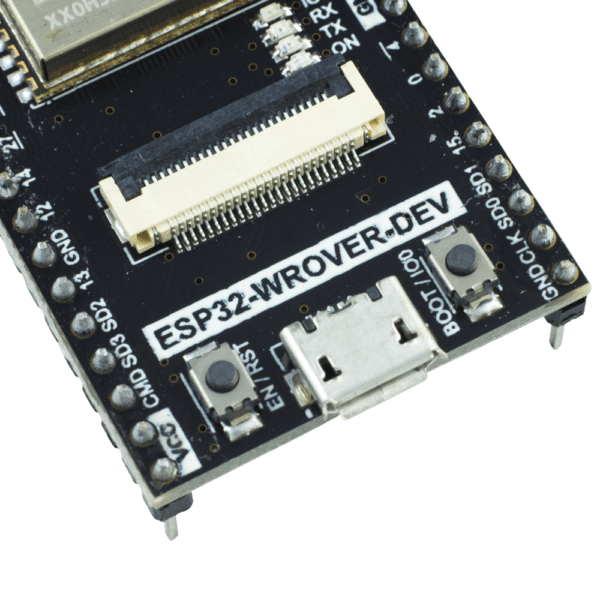

Oprócz programatora mamy dostępne dwa przyciski. Pomagają one wymusić stan programowania w układzie ESP32. Jest to RESET i GPIO0. Jak wprowadzić płytkę w bootloader? Na podłączonej do komputera płytce:
- Przytrzymaj EN / RST
- Przytrzymaj BOOT / IO0
- Puść EN / RST trzymając nadal BOOT / IO0
- Puść BOOT / IO0
Po tej sekwencji układ ESP32 będzie gotowy do zaprogramowania.
Na płytce znalazło się jeszcze miejsce na stablizator napięcia. Nie musisz się martwić o prawidłowe zasilanie ESP32-WROVER-E CAM.
Specyfikacja modułu ESP32-WROVER-E CAM
- Układ ESP32-WROVER-E
- Częstotliwość zegara: do 240 MHz
- 4 MB RAM
- 4 MB FLASH
- Moduł WiFi w standardzie 802.11 b/g/n
- Tryby WiFi: AP (Access Point), STA (Standalone), AP+STA
- Obsługuje technologie i zabezpieczenia: TKIP, WEP, CRC, CCMP, WPA/WPA2, WPS
- Interfejsy UART / SPI / SDIO / I2C / PWM / ADC / DAC / PWM / Motor PWM / I2S / IR / GPIO / TWAI (kompatybilne z CAN 2.0)
- Kamera OV2640 (rozdzielczość 2 MPx) w zestawie
- Możliwość podłączenia kamery OV2640 lub OV7670
- Wsparcie przesyłania obrazu WiFI
- Zdalna aktualizacja firmware (FOTA)
- Obsługa kart SD / microSD przez adapter ze złączem (do 4GB)
- Dioda użytkownika (IO2)
- Stabilizator napięcia
- Wbudowany programator CH340
- Przycisk RESET
- Przycisk BOOT
- Napięcie zasilania: 5 V
- Raster goldpinów: 2,54 mm
- Wymiary modułu: 50,7 x 28 x 4,5 mm
- Złącza goldpin wlutowane w płytkę
W zestawie
- Płytka ESP32-WROVER-E CAM
- Kamera OV2640 2 Mpx
