Płytka STM32 BlackPill z mikrokontrolerem STM32F401CCU6. Wydajny rdzeń ARM Cortex-M4 o maksymalnym taktowaniu 84 MHz. 256 kB pamięci Flash i 64 kB RAM. Płytka kompatybilna z STM32CubeIDE oraz Arduino IDE. Możliwość programowania w MicroPython. Możliwość programowania przez USB przy użyciu wbudowanego bootloadera.
Korzyści
Płatność & Wysyłka
STM32 BlackPill z mikrokontrolerem STM32F401CCU6

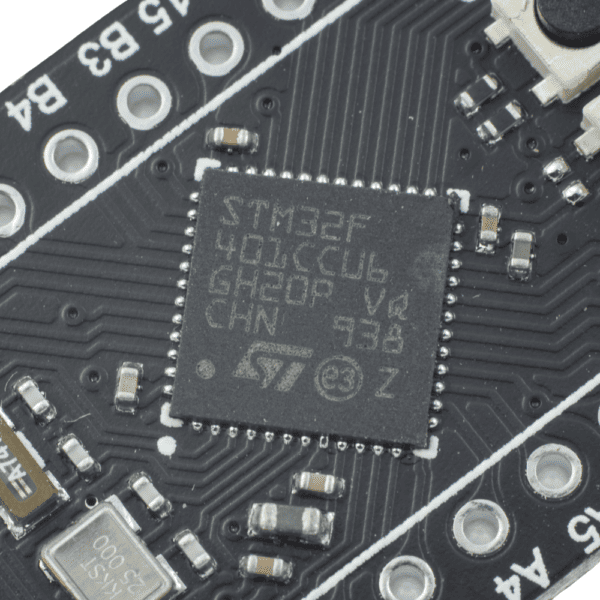

Zestaw ewaluacyjny wyposażony w mikrokontroler STM32F401CCU6 (ARM Cortex M4, 84 MHz, 256 kB Flash, 64 kB RAM). Jest doskonałym narzędziem dla entuzjastów i profesjonalistów chcących rozpocząć przygodę z 32-bitowymi mikrokontrolerami z rodziny STM32.
Zestaw oferuje wiele możliwości dzięki licznych układom peryferyjnym mikrokontrolera oraz złączu USB Typu C, złączu SWD i diodzie użytkownika.
Główną zaletą tego zestawu jest jego niewielki rozmiar. To sprawia, że jest bardzo poręczny i łatwy do przenoszenia. Dzięki temu można go używać zarówno w profesjonalnych projektach, jak i do celów edukacyjnych. Zestaw jest również dostępny w przystępnej cenie, co czyni go atrakcyjnym wyborem dla osób o różnym poziomie zaawansowania.
KOMPATYBILNOŚĆ z Arduino I PROCES PROGRAMOWANIA
Zestaw ewaluacyjny współpracuje z najpopularniejszymi platformami programistycznymi, takimi jak dedykowane środowisko STM32CubeIDE lub Keil, IAR oraz środowiska oparte na kompilatorze GCC.
Ponadto jest również kompatybilny ze środowiskiem Arduino IDE, co czyni go jeszcze bardziej wszechstronnym i dostępnym dla szerokiej grupy programistów.
Ważne jest zaznaczyć, że zestaw nie posiada wbudowanego programatora. Proces programowania można jednak zrealizować na dwa sposoby:
1️⃣ Za pomocą interfejsu SWD i zewnętrznego programatora ST-Link, który umożliwia łatwe wgrywanie kodu do mikrokontrolera.
2️⃣ Wykorzystanie konwertera USB-UART i fabrycznie wgranego bootloadera na mikrokontrolerze.
Wejście w tryb programowania możemy dokonać z pomocą przycisku BOOT.
STM32 BlackPill i MicroPython
Płytki STM32 BlackPill umożliwiają programowanie z wykorzystaniem środowiska MicroPython. Jest to odchudzona i wydajna implementacja języka programowania Python 3. Zawiera w sobie niewielki zbiór biblioteki standardowej, oraz jest dostosowana do pracy na mikrokontrolerach.
MicroPython jest projektem, który ma być jak najbardziej kompatybilny z normalnym Pythonem. Dzięki temu wejście w świat programowania mikrokontrolerów może być naprawdę łatwy!

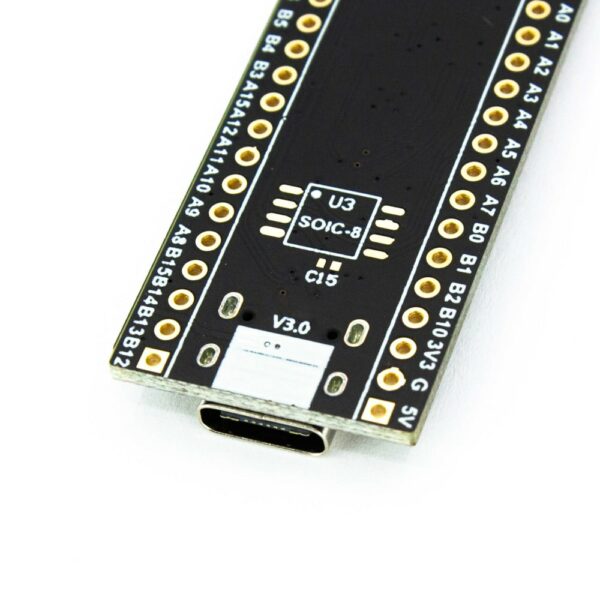

STM32 BlackPill posiadają specjalne miejsce na dodatkową pamięć Flash SPI. Jest ono oznaczone jako U3. Pamięć ta umożliwia powiększenie zasobów na kod programu napisany w MicroPython.
SPECYFIKACJA Płytki BlackPill z mikrokontrolerem STM32F401CCU6
- Mikrokontroler STM32F401CCU6:
- Rdzeń: Cortex-M4 z FPU
- Taktowanie maksymalne: 84 MHz
- Pamięć Flash: 256 kB
- Pamięć RAM: 64 kB
- Interfejsy komunikacyjne:
- 3 x I2C
- 4 x SPI/ 2 x I2S
- 3 x USART
- USB 2.0 OTG Full Speed
- 1 x Przetwornik A/C: 16-kanałowy
- Zegar RTC
- 8 x timer
- Dwa rezonatory kwarcowe: LSE (zegarkowy) i HSE (główny)
- Zasilanie przez złącze USB-C (5V)
- Na płytce znajdują się także:
- Jedna dioda LED użytkownika
- Dioda LED sygnalizująca zasilanie
- Przycisk Reset
- Złącze micro USB-C
- Wyprowadzenia goldpin dla portów I/O
- Wyprowadzenia goldpin dla programatora
- Wymiary płytki: 53 x 21 mm
- Waga: 6,5 g
- Goldpiny do wlutowania w zesatwie
