Programator STLINK-V3SET Orygialny

Programator ST-Link V3 od firmy ST. Jest to samodzielny programator, który służy do programowania mikrokontrolerów STM8 i STM32.

Jest to zestaw, więc w jego skład wchodzi kilka elementów:

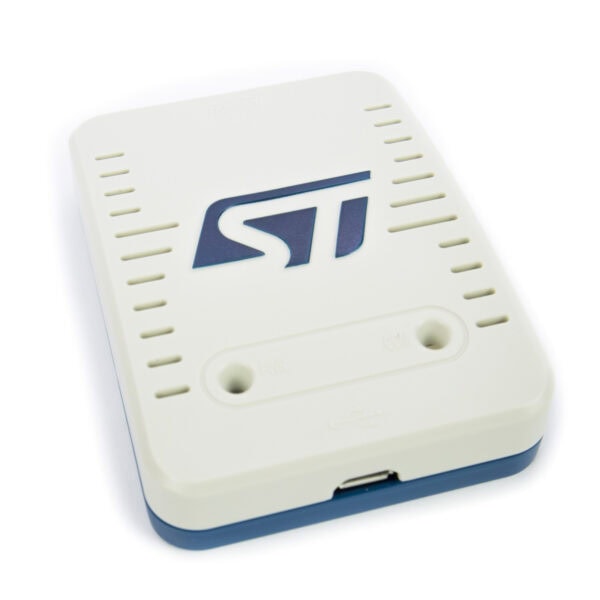

• Moduł główny programatora w obudowie

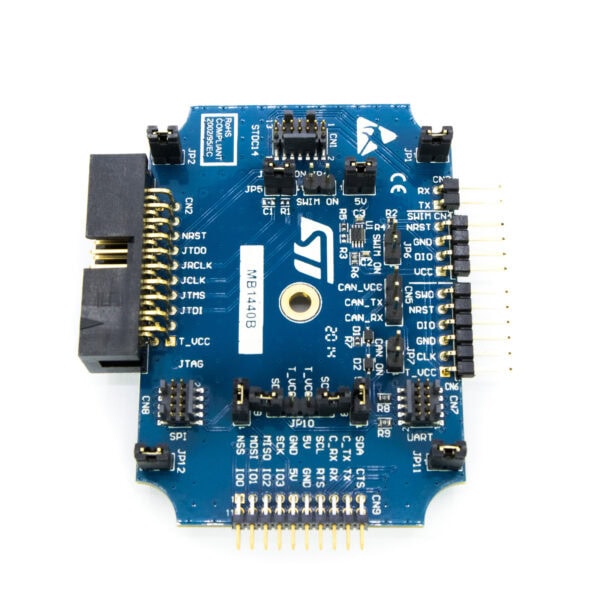

• Moduł uzupełniający

Obudowa niestety nie mieści modułu dodatkowego, ale jest możliwość dodrukowania w technologii 3D dodatkowej części obudowy.

Programator łączy się z komputerem przez interfejs USB 2.0.

Możliwości ST-Link w wersji trzeciej są ogromne. Układ ten umożliwia:

• Programowanie STM8 i STM32
• Wspiera DFU (Direct Firmware Update)
• JTAG / SWD (Serial Wire Debugging)
  • Zasilanie 3÷3,6 V, piny tolerują 5 V na wejściu
  • Złącza do przewodów taśmowych STDC14 do MIPI10 / STDC14 / MIPI20 (raster 1,27 mm)
  • Wsparcie dla JTAG
  • Wsparcie dla SWD razem z SWV (Serial Wire Viewer)
• SWIM (z użyciem płytki adaptera MB1440)
  • Zasilanie 1,65÷5,5 V
  • Złącze SWIM w rastrze 2,54 mm
  • Wsparcie low-speed i high-speed
• Virtual COM port (VCP)
  • Zasilanie 3÷3,6 V, dla UART tolerancja 5 V na wejściu
  • Częstotliwość VCP do 15 MHz
  • Dostępne na złączu STDC14
• Multikonwerter USB do SPI/UART/I²C/CAN/GPIO
  • Zasilanie 3÷3,6 V, piny tolerują 5 V na wejściu
  • Sygnały te są dostępne na płytce adaptera (MB1440)
• Programowanie metodą drag-and-drop
• Dwie diody LED
  • Zasilanie
  • Komunikacja
