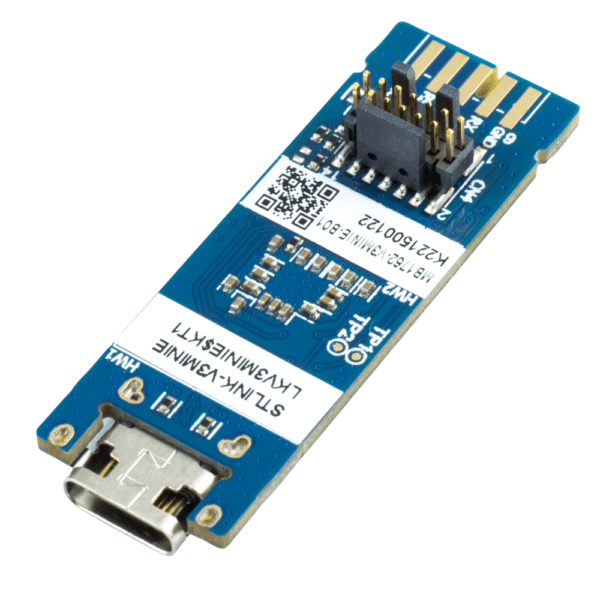

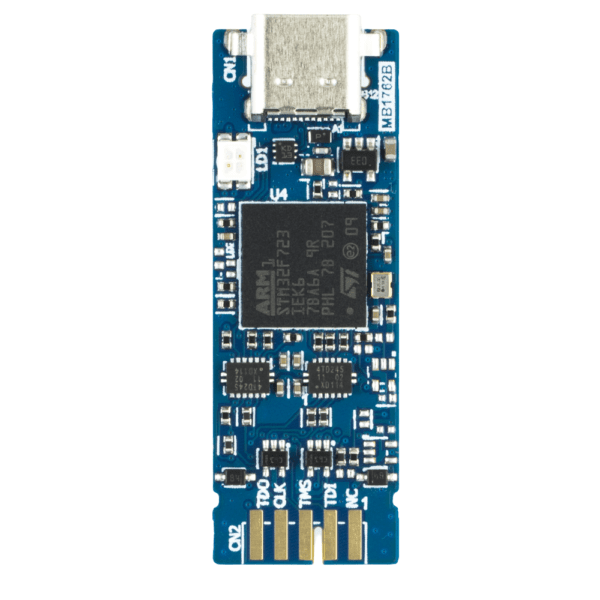

STLINK-V3MINIE Programator i Debugger STM32 oryginalny

Programator STLINK-V3MINIE od firmy ST Microelectronics. Jest to samodzielny programator, który służy do programowania mikrokontrolerów STM32, oraz do ich debugowania.

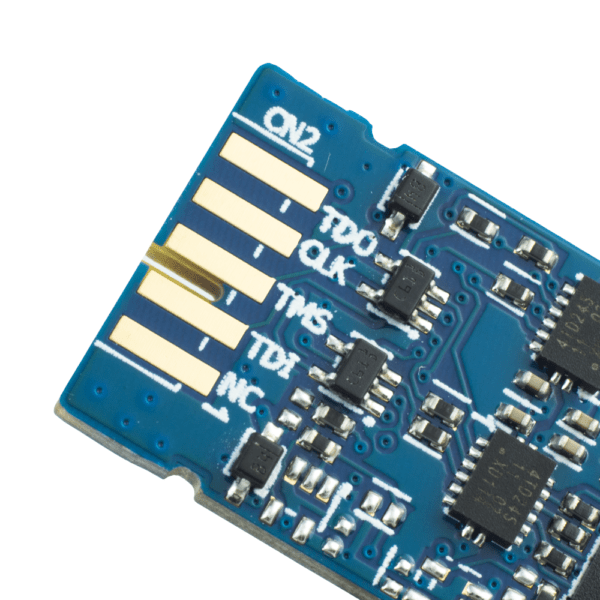

Moduł do komunikacji z mikrokontrolerami STM32 wykorzystuje dwa interefejsy: JTAG i SWD. Interfejsy te umożliwiają zarówno programowanie układów, a także debugowanie programu w dowolnym mikrokontrolerze STM32.

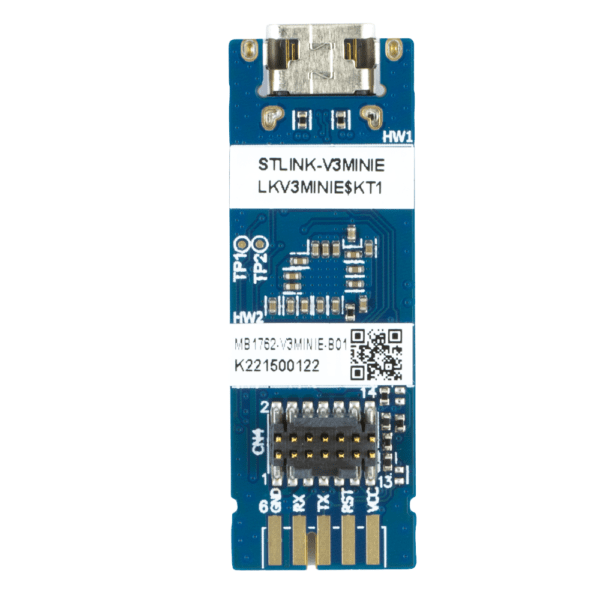

Programator obsługuje również wirtualny port COM. Na złaczu programatora wyprowadzono piny TX i RX interfejsu UART. Programator STLINK-V3MINIE może dzięki temu służyć jako konwerter USB-UART dla komputera PC.

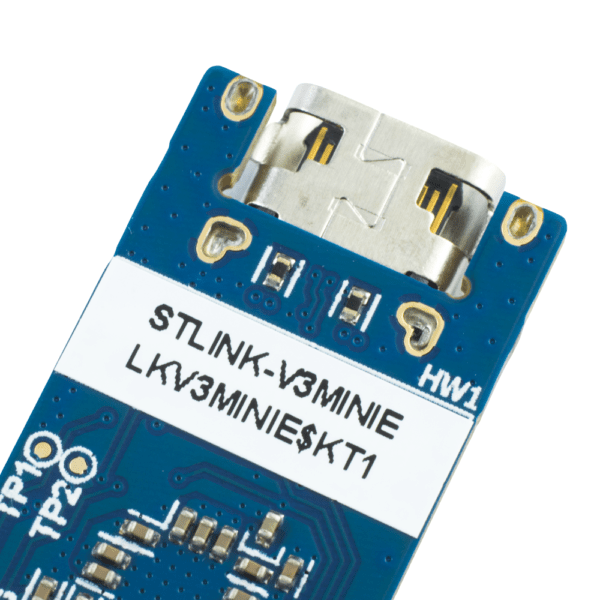

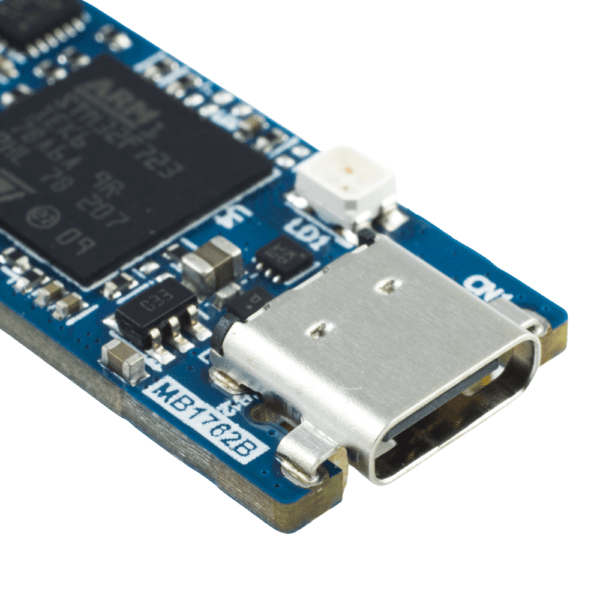

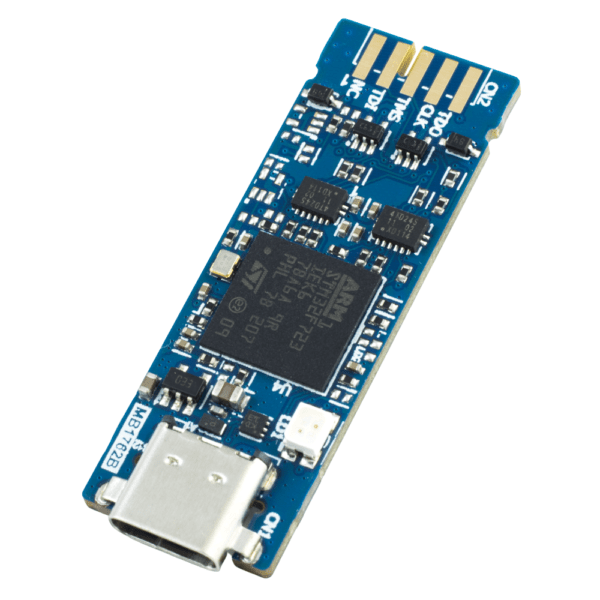

Programator łączy się z komputerem przez interfejs USB 2.0. Moduł wyposażono w gniazdo typu USB-C.

W skład zestawu wchodzi:

• STLINK-V3MINIE – Moduł główny programatora i debuggera

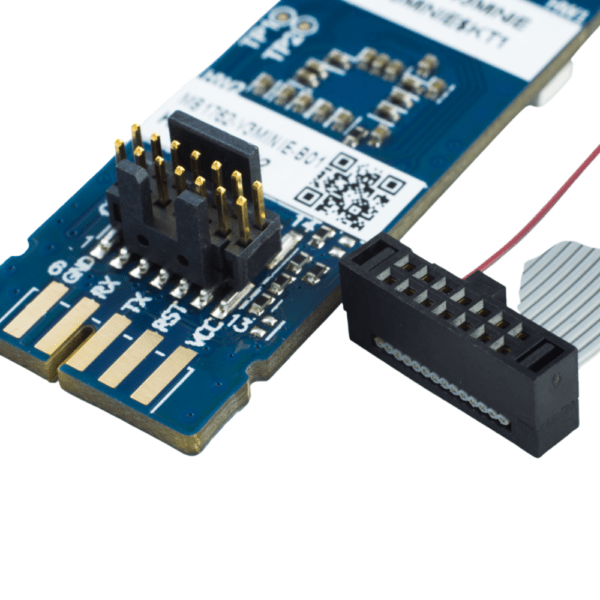

• Taśma połączeniowa STDC14 1,27mm

Specyfikacja programatora STLINK-V3MINIE:

• Programowanie i debugowanie układów STM32
• Miniaturowy rozmiar 15 x 42 mm
• Zasilanie przez złącze USB-C
• Kompatybilny z USB 2.0
• Aktualizacja firmware programatora przez USB
• Programowanie układów metodą drag-and-drop. Programator montuje się w systemie jako pamięć masowa.
• Dwukolorowa dioda komunikacyjna
• Prędkość komunikacji JTAG do 21 MHz
• Interfejs SWD (Serial Wire Debug)
• Wsparcie dla SWV (Serial Wire Viever) do 24 MHz
• Obsługa Virtual COM Port do 15 Mbps
• Zakres zasilania programowanego układu od 1,64V do 3,3 V

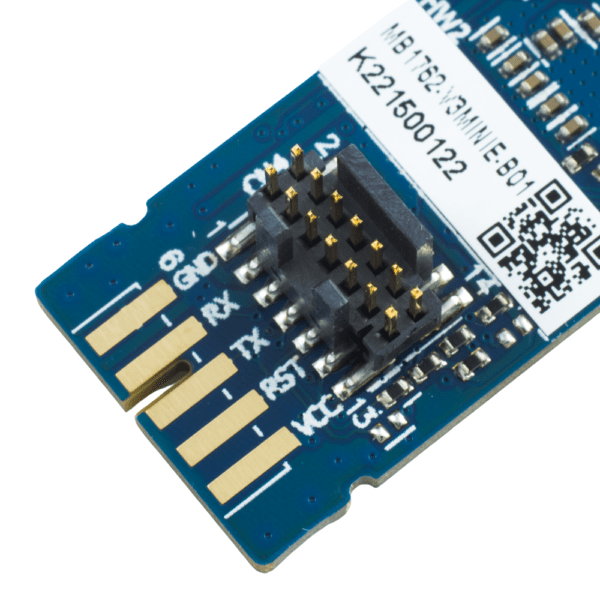

• Złącze debugera STDC14 1,27mm (przewód w zestawie)
• Pady lutownice 2,0 mm do połączeń board-to-board (BTB)
• Współpracuje z systemami: Windows 10, Linux 64-bit, macOS
• Produkt oryginalny
