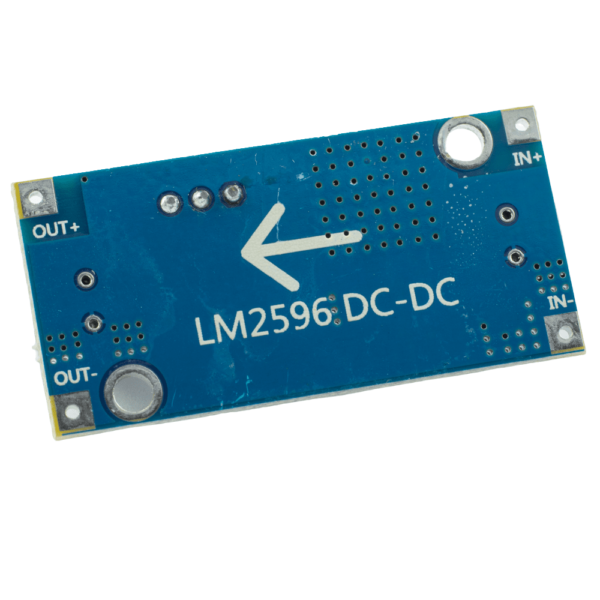

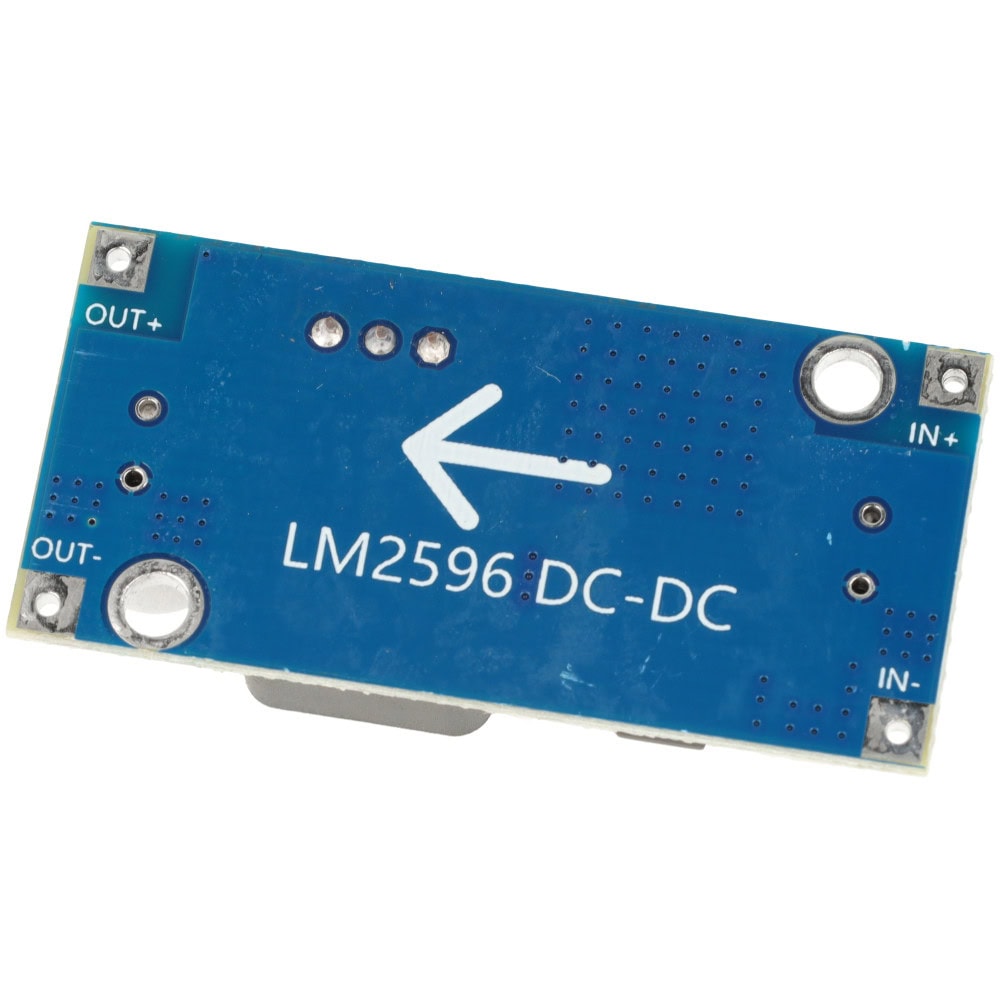

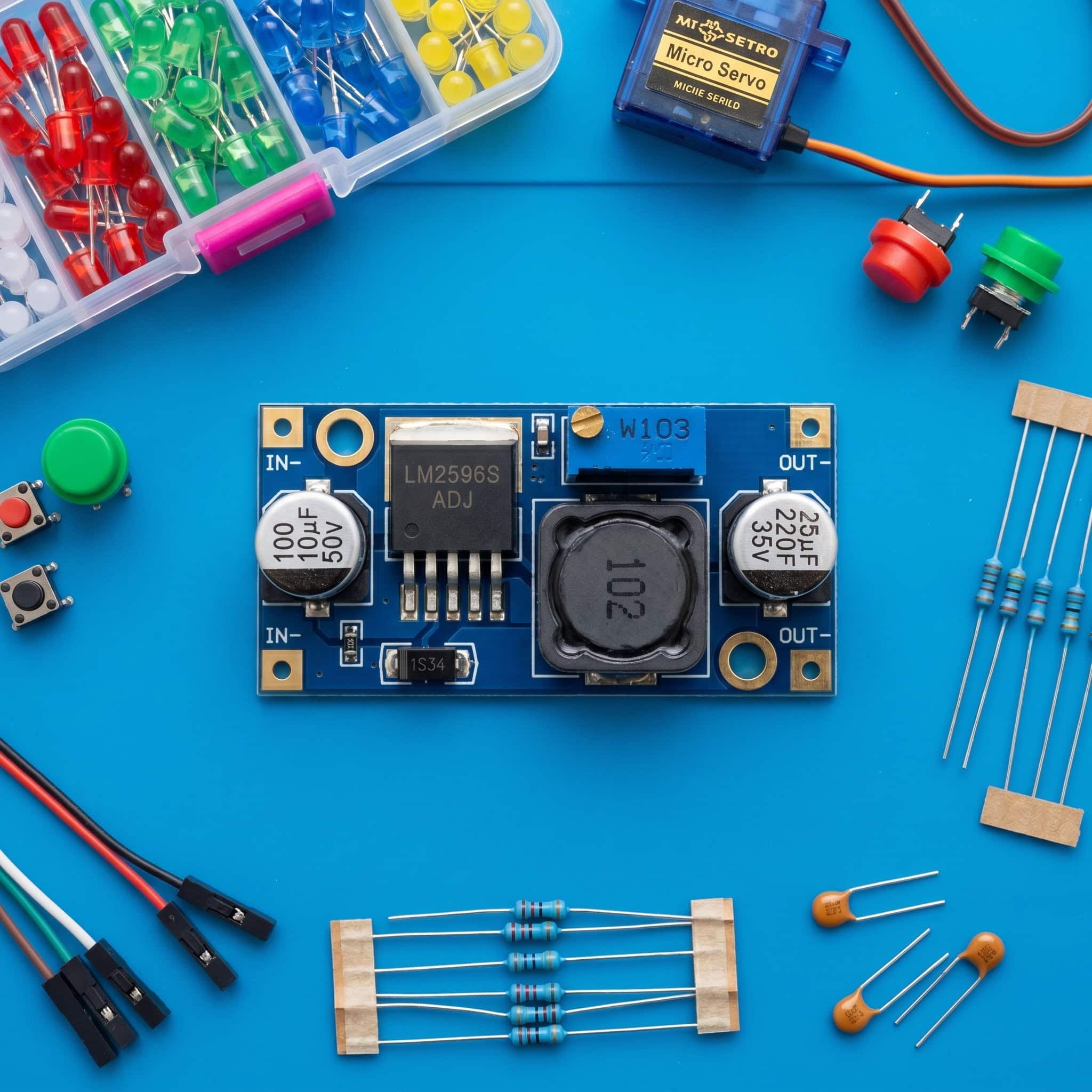

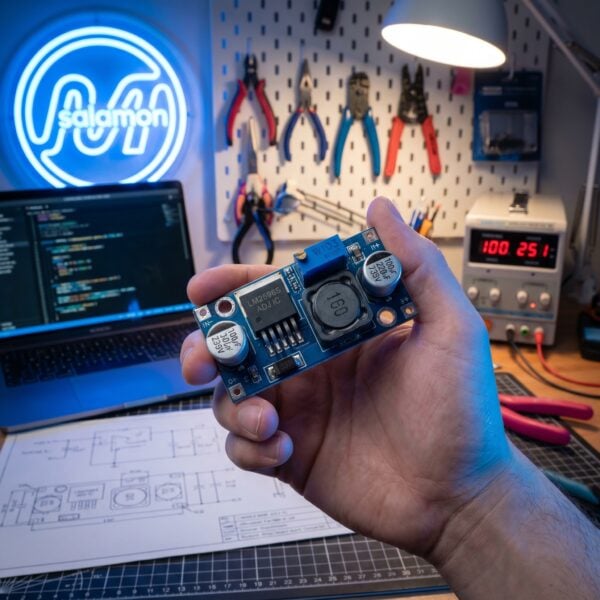

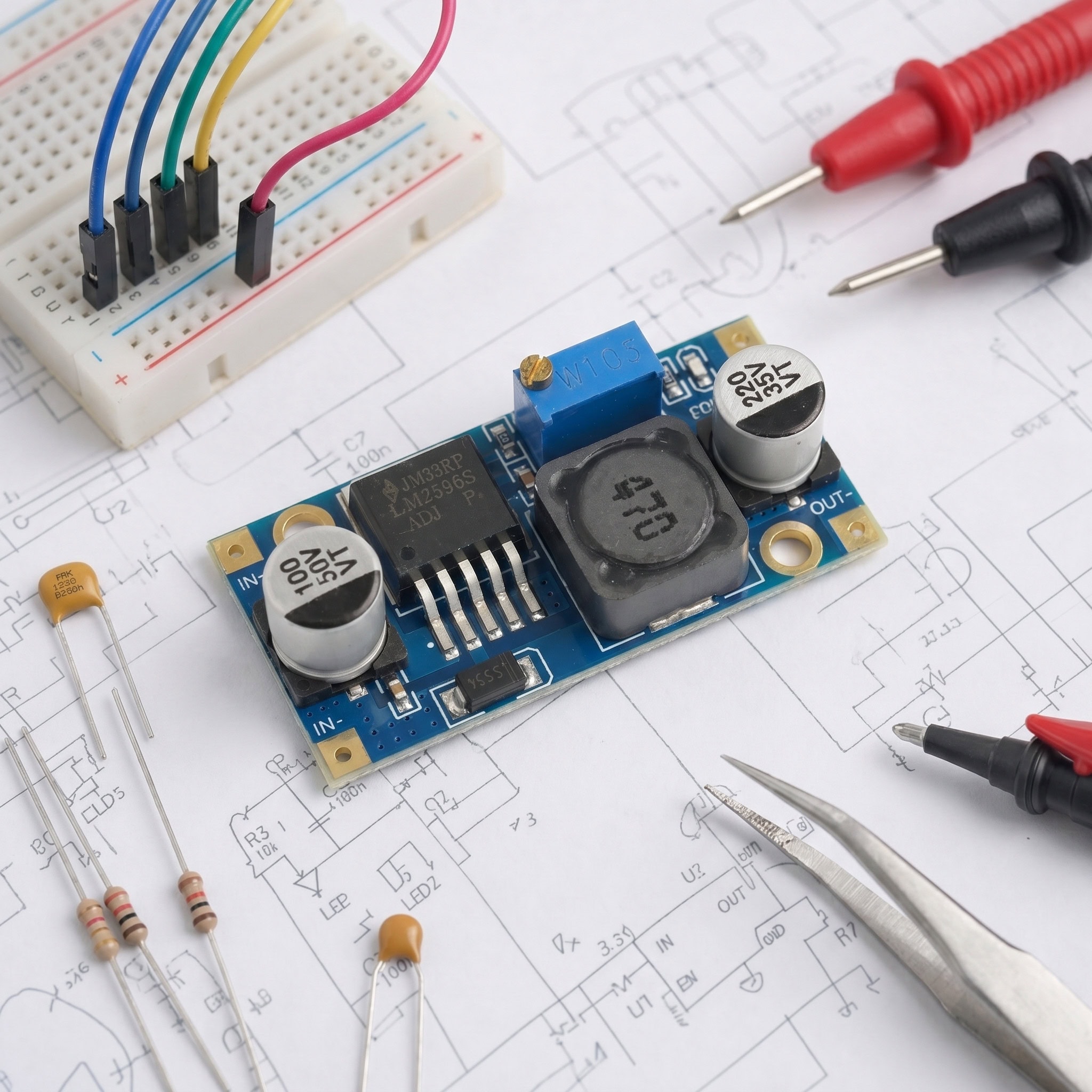

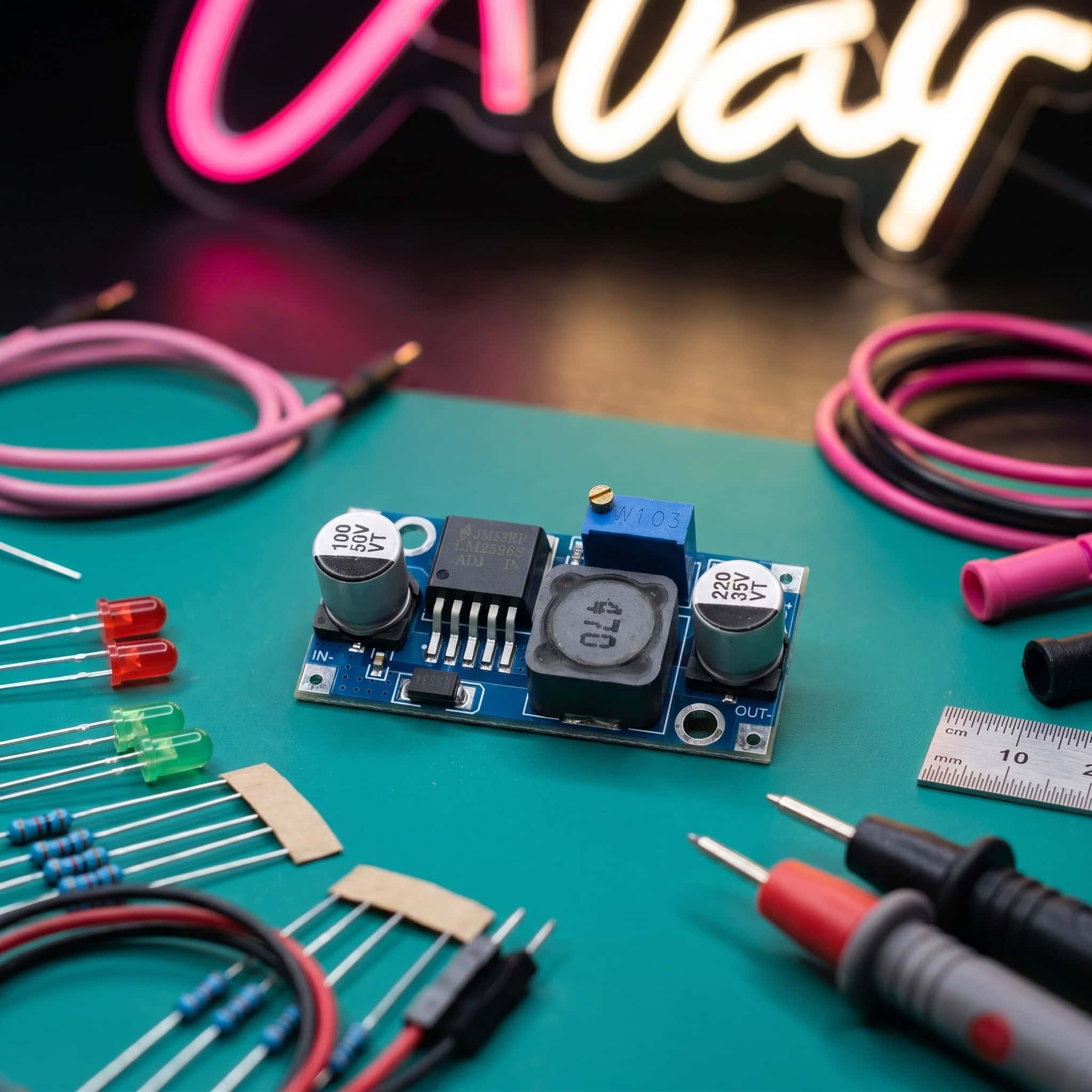

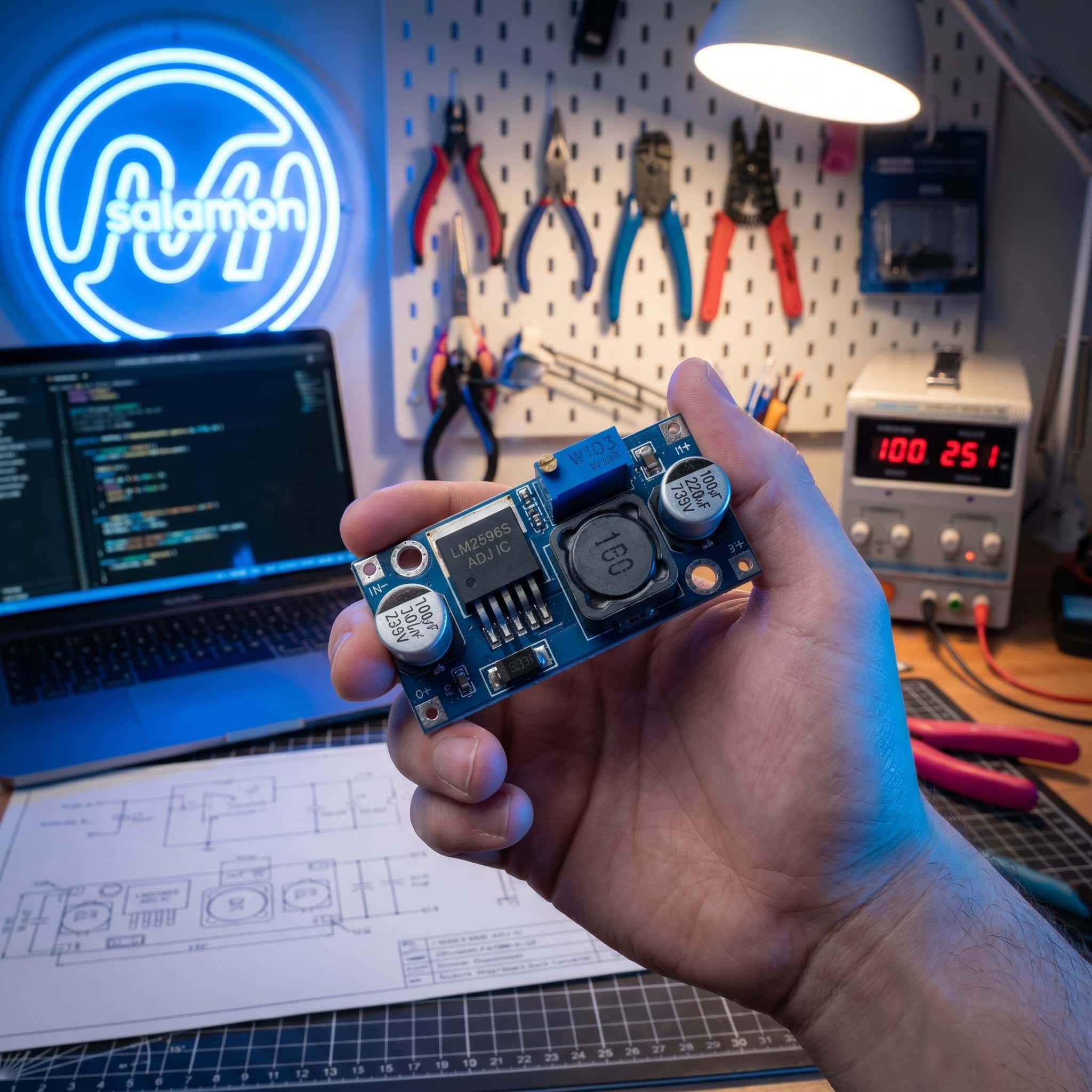

Przetwornica step-down LM2596 3 A DC-DC

Zasilanie to jedno z ważniejszych zagadnień budowania urządzeń elektronicznych. W zasadzie bez dobrego zasilania nasz układ nie będzie działał.

Warto wybrać moduł, który dostarczy nam odpowiednie napięcie i będzie odpowiednio wydajny prądowo.

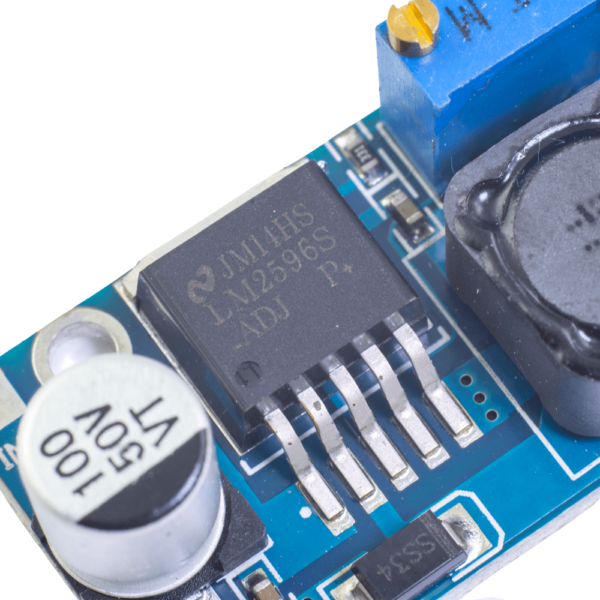

Przetwornica step-down zbudowana na znanym i popularnych układzie LM2596 to jeden z ciekawszych wyborów.

Jest to przetwornica DC-DC, czyli zamienia stałe napięcie wejściowe na stałe napięcie na wyjściu. Na wejście przetwornicy możemy podać napięcie już od 3 V aż do 35 V.

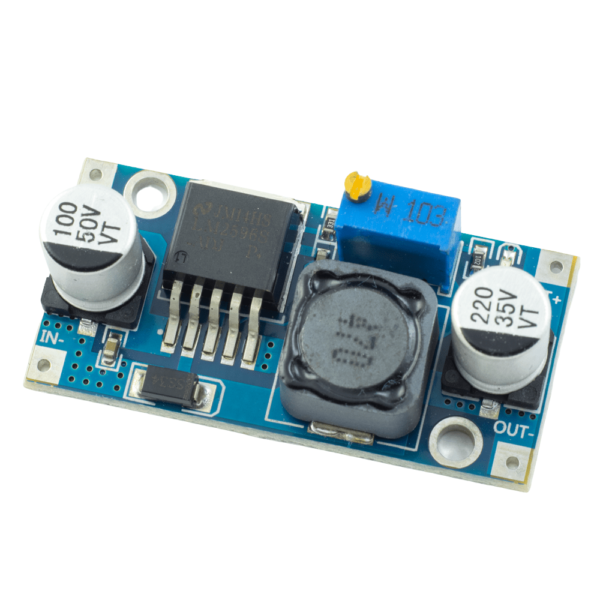

Napięcie wyjściowe z przetwornicy jest regulowane przez potencjometr wieloobrotowy, który znajduje się na module. Regulacja odbywa się w zakresie od 1,5 V do 30 V.

Kolejnym ważnym parametrem jest maksymalny prąd, jaki może wydać przetwornica. Moduł LM2596 jest dosyć wydajny. Może dostarczyć maksymalnie aż 3 A prądu. Do stałej pracy prąd ten jest na poziomie 2 A.

Podczas pracy z większą mocą (powyżej 15 W) należy przykleić radiator do układu przetwornicy (brak w zestawie). Przetwornica może się przegrzać jeśli będzie przełączała duże moce.

✅ Parametry Przetwornicy step-down LM2596 3 A DC-DC

• Napięcie wejściowe: 3-35 V
• Napięcie wyjściowe: 1,5 – 30 V (regulowane)
• Układ przetwornicy: LM2596
• Prąd wyjściowy stały: 2 A
• Prąd wyjściowy maksymalny: 3 A (z radiatorem)
• Do mocy pobieranej ponad 15 W, radiator jest obowiązkowy (nie jest dołączony do zestawu)
• Wydajność: Max 92%
• Częstotliwość: 150 kHz
• Temperatura pracy: -40÷85 °C (przy mocy 10 W)
• Zabezpieczenie przed zwarciem: ograniczenie prądu, Auto-CV
• Waga: 11,7 g
• Rozmiar: 47 x 23 x14 mm

✅ Przydatne linki

• Dokumentacja układu LM2596

❗ Uwaga ❗

• Urządzenie reguluje napięcie poprzez jego obniżanie (step-down). Napięcie zasilania musi być większe od pożądanego napięcia wyjściowego.
• Niewłaściwe podłączenie polaryzacji zasilania uszkodzi układ.
• Urządzenie jest przeznaczone dla doświadczonych elektroników. Wymaga podstawowej wiedzy z elektroniki oraz umiejętności lutowania, oraz łączenia układów. Firma nie ponosi odpowiedzialności za źle wykonaną instalację urządzenia.
• Przed podłączeniem układu docelowego do przetwornicy/stabilizatora należy upewnić się woltomierzem, że ustawione zostało odpowiednie napięcie wyjściowe.
