Ładowarka Li-Ion BMS 3S 25A

Ładowarka Li-Ion BMS 3S 25A

BMS zabezpieczający akumulatory. Konfiguracja ogniw: 3S. Maksymalny prąd pracy to 25A.

8,79  z VAT

Cena netto: 7,15

60 w magazynie

Zdobądź 879 Punktów za ten produkt.

Korzyści

  • 30 dni na zwrot
  • Od 300 zł wysyłka gratis
  • Wysyłka z Polski w 24h
  • Wsparcie inżyniera

Płatność & Wysyłka

Kategorie: ,

Moduł ładowarki akumulatorów Li-Ion 18650. Obsługa 3 ogniw lub pakietu 3S o napięciu 10,8V – 12,6V (3,6V – 4,2V na ogniwo) z zabezpieczeniem.

Moduł jest konfigurowalny. Po przelutowaniu odpowiednich zworek może obsługiwać pakiety 3S, 4S lub 5S.

Oferta z modułem przygotowanym do pracy z pakietami 3S.

Jak rozpoznać konfigurację modułu lub go przerobić?

Moduł umożliwia prostą konfigurację między 3S, 4S i 5S za pomocą zworek.

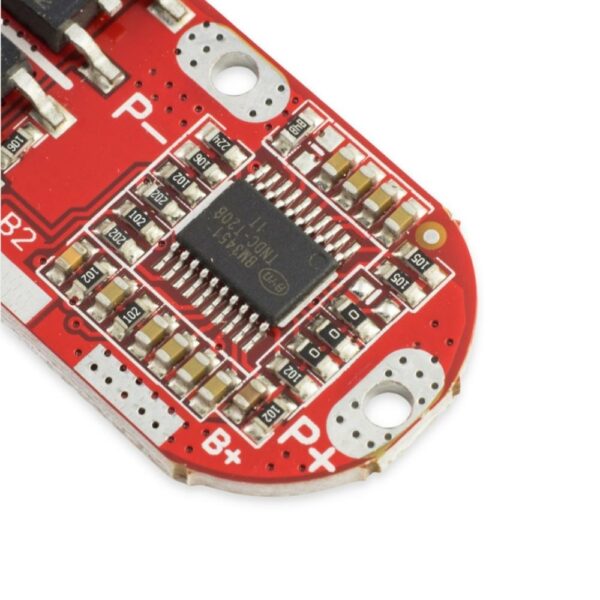

Na płytce przy złączu P+ jest miejsce na 4 zworki.

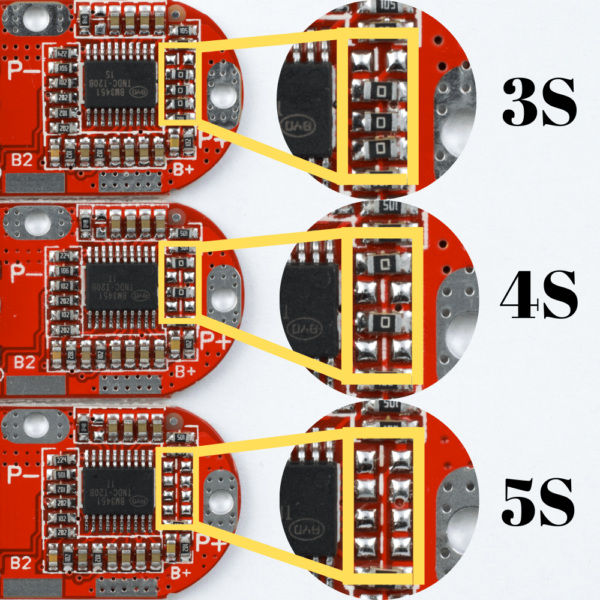

Ułożenie zworek dla każdego z trybów widoczne jest na zdjęciu. Chodzi o te w żółtych prostokątach.

Zworki są lutowane. Nie musisz lutować rezystora 0 ohm. Wystarczy mostek z cyny.

Ochrona pojedynczego ogniwa przed:

  • Przeładowaniem: 4,25V +/- 0,025V
    • Napięcie resetujące zabezpieczenie: 4,1V +/- 0,0025V
    • Czas zadziałania zabezpieczenia: 0,5 – 1,5 sekundy
  • Rozładowaniem: 2,75V +/- 0,1V
    • Napięcie resetujące zabezpieczenie: 3V +/- 0,1V
  • Nadmiernym prądem ładowana/rozładowania: 60A
    • Czas zadziałania zabezpieczenia: 0,5 – 1,5 sekundy
  • Ochrona temperaturowa

Parametry modułu:

  • Konfiguracja ogniw: 3S
  • Prąd pracy ciągły: 25A
  • Zabezpieczenie zwarciowe: 0,1 – 0,6 ms
  • Zabezpieczenie przed przerwanym obwodem

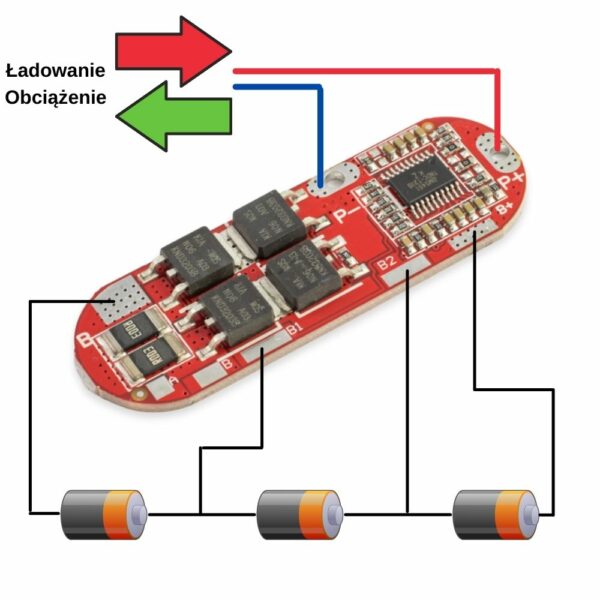

Łączenie (lutowanie i zgrzewanie) ogniw według rysunku ze zdjęć.

Nie należy mieszać ogniw nowych i zużytych. Zaleca się stosowanie ogniw o podobnych parametrach (pojemność, napięcie, rezystancja wewnętrzna)
