Ładowarka Li-Ion BMS 4S 25A

12,97

BMS zabezpieczający akumulatory. Konfiguracja ogniw: 4S. Maksymalny prąd pracy to 25A.

Produkt zamówiony u dostawcy

27 w magazynie

Zdobądź 1297 Punktów za ten produkt.

Nasze gwarancje

  • Check Mark Zamów do 13:00. Dostawa następnego dnia.
  • Check Mark 30 dni na zwrot
  • Check Mark Od 200 zł wysyłka gratis
Płatność & Wysyłka
  • Visa Card
  • MasterCard
  • Apple Pay
SKU: BMS_4S_25A Kategorie: ,

Moduł ładowarki akumulatorów Li-Ion 18650. Obsługa 4 ogniw lub pakietu 4S o napięciu 14,4V – 16,8V (3,6V – 4,2V na ogniwo) z zabezpieczeniem.

Moduł jest konfigurowalny. Po przelutowaniu odpowiednich zworek może obsługiwać pakiety 3S, 4S lub 5S.

Oferta z modułem przygotowanym do pracy z pakietami 4S.

Jak rozpoznać konfigurację modułu lub go przerobić?

Moduł umożliwia prostą konfigurację między 3S, 4S i 5S za pomocą zworek.

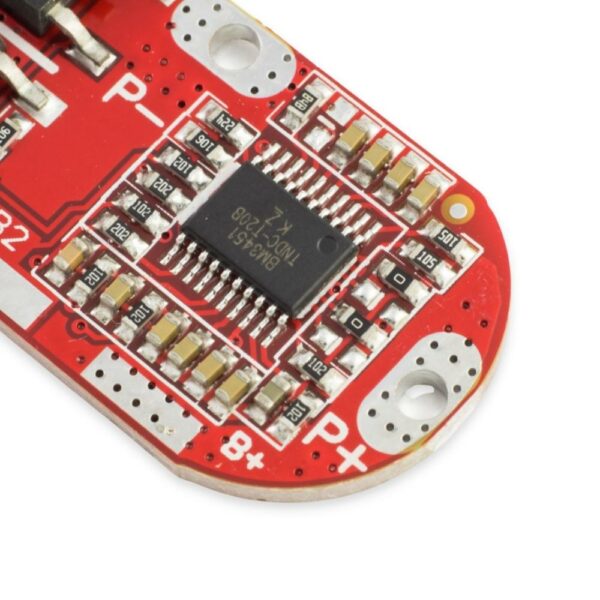

Na płytce przy złączu P+ jest miejsce na 4 zworki.

Ułożenie zworek dla każdego z trybów widoczne jest na zdjęciu. Chodzi o te w żółtych prostokątach.

Zworki są lutowane. Nie musisz lutować rezystora 0 ohm. Wystarczy mostek z cyny.

Ochrona pojedynczego ogniwa przed:

  • Przeładowaniem: 4,25V +/- 0,025V
    • Napięcie resetujące zabezpieczenie: 4,1V +/- 0,0025V
    • Czas zadziałania zabezpieczenia: 0,5 – 1,5 sekundy
  • Rozładowaniem: 2,75V +/- 0,1V
    • Napięcie resetujące zabezpieczenie: 3V +/- 0,1V
  • Nadmiernym prądem ładowana/rozładowania: 60A
    • Czas zadziałania zabezpieczenia: 0,5 – 1,5 sekundy
  • Ochrona temperaturowa

Parametry modułu:

  • Konfiguracja ogniw: 4S
  • Prąd pracy ciągły: 25A
  • Zabezpieczenie zwarciowe: 0,1 – 0,6 ms
  • Zabezpieczenie przed przerwanym obwodem
  • Wymiary: 54 x 18 mm

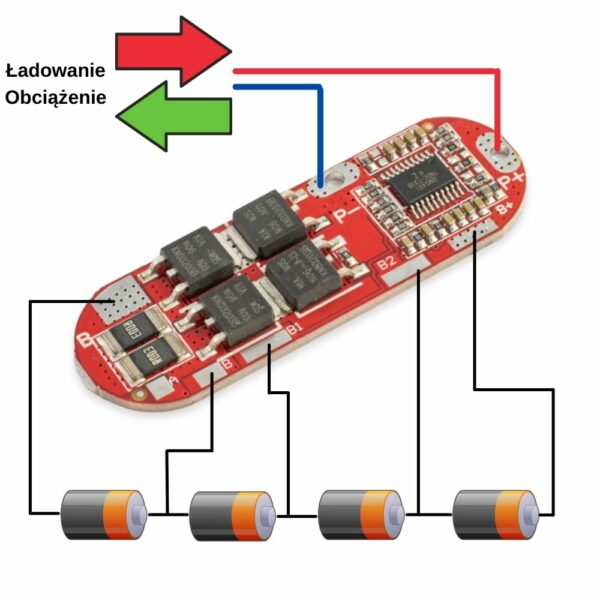

Łączenie (lutowanie i zgrzewanie) ogniw według rysunku ze zdjęć.

Nie należy mieszać ogniw nowych i zużytych. Zaleca się stosowanie ogniw o podobnych parametrach (pojemność, napięcie, rezystancja wewnętrzna)

Konfiguracja ogniw

4S

Funkcja balansera

Nie

Prąd pracy

25A

Prąd ładowania

25A

Napięcie nominalne pakietu

14,4V

Napięcie maksymalne pakietu

16,8V
