Ładowarka Li-Ion BMS 4S 100A

24,97

Moduł ładowarki akumulatorów (BMS) Li-Ion/Li-Pol 18650 lub podobnych. Prąd maksymalny 100A! Obsługa 4 ogniw lub pakietu 4S o napięciu 14,4V – 16,8V z zabezpieczeniami przed przeładowaniem, rozładowaniem i z funkcją balansera ogniw. Możliwość dowolnego przerobienia na obsługę 3S/4S/5S. Nadaje się do przeróbki wkrętarki i innego sprzętu.

48 w magazynie

Zdobądź 2497 Punktów za ten produkt.

Nasze gwarancje

  • Check Mark Zamów do 12:00. Dostawa następnego dnia.
  • Check Mark 30 dni na zwrot
  • Check Mark Od 200 zł wysyłka gratis
Płatność & Wysyłka
  • Visa Card
  • MasterCard
  • Apple Pay
Kategorie: ,

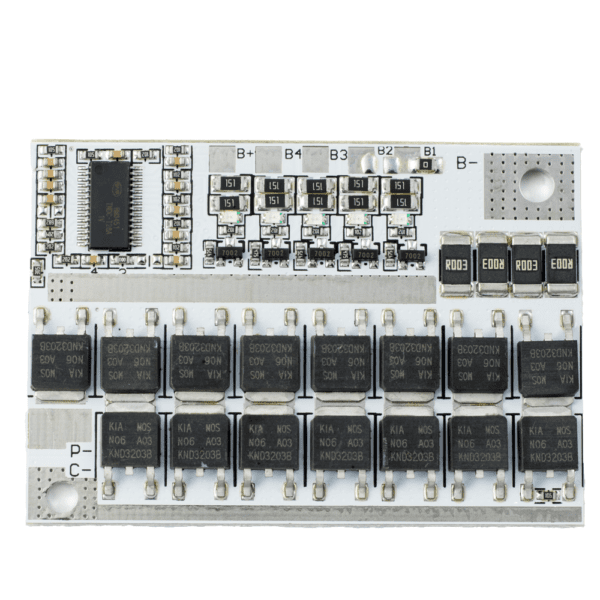

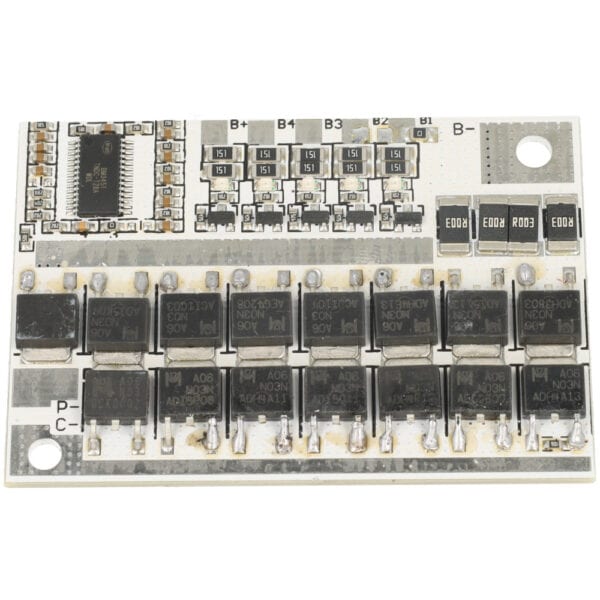

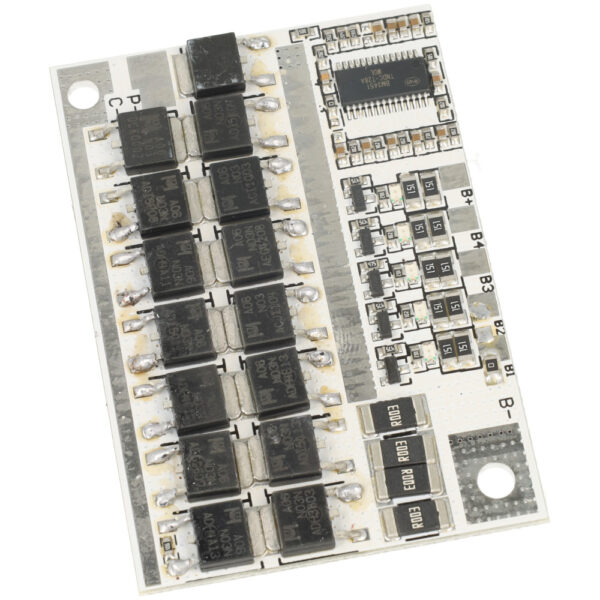

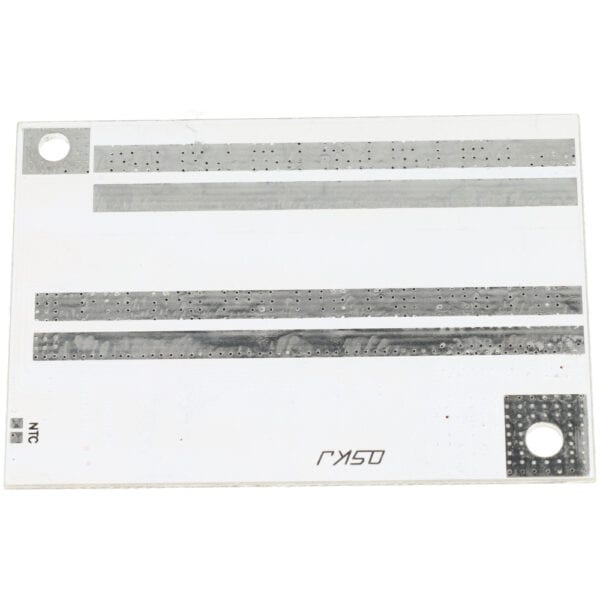

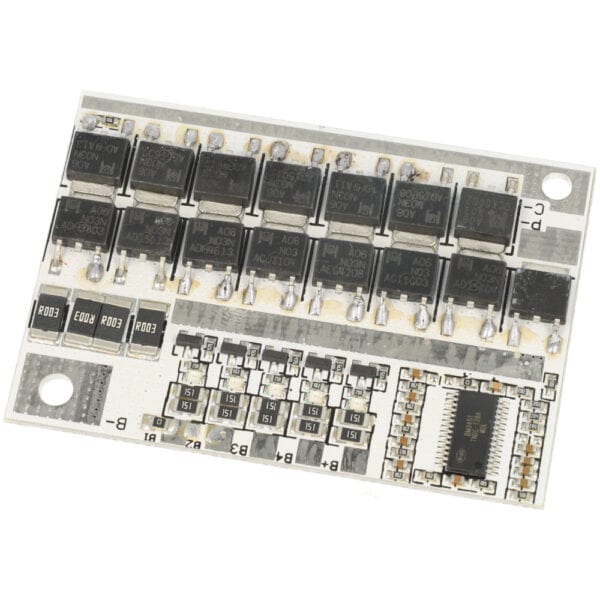

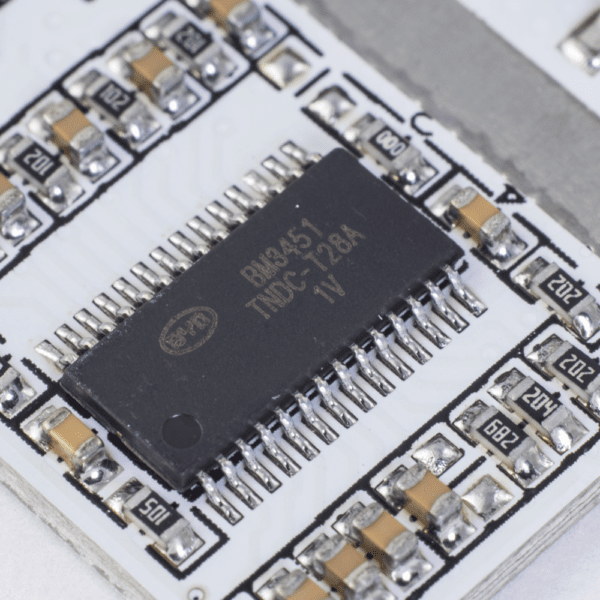

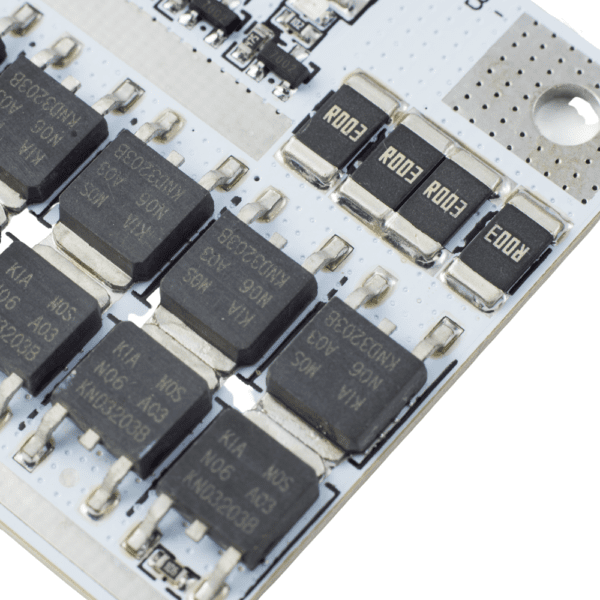

Ładowarka Li-Ion BMS 4S 100A

Moduł ładowarki akumulatorów Li-Ion lub Li-Pol w popularnych rozmiarze 18650 lub podobnych.

Obsługa 4 ogniw lub pakietu 4S o napięciu 14,4V – 16,8V (3,6V – 4,2V na ogniwo) z zabezpieczeniami i balanserem.

Możliwość dowolnego przerobienia na 3S/4S/5S.

Parametry modułu BMS 4S 100A:

  • Ilość obsługiwanych ogniw: 4
  • Maksymalny prąd ciągły: 60 A (osobne podłączenie portów P-/C-)
  • Maksymalny prąd ciągły: 80 A (wspólne podłączenie portów P-/C-)
  • Chwilowy prąd maksymalny: 100 A
  • Funkcja balansera napięcia
  • Napięcie balansu: 4,14 – 4,24 V
  • Prąd wyrównujący: 60 mA
  • Maksymalny prąd ładowania akumulatorów: 60 A
  • Maksymalne napięcie ładowania: 12,6V (3S), 16,8V (4S), 21V (5S)
  • Zabezpieczenie przeciwzwarciowe
    • Czas zadziałania zabezpieczenia przeciwzwarciowego: 100-600 uS
  • Zabezpieczenie przed przeładowaniem
    • Napięcie zabezpieczenia: 4,21 – 4,29 V (typ.)
    • Napięcie resetujące zabezpieczenie: 4,14 – 4,24 V
    • Czas wykrycia przeładowania: 1,5 – 2,5 s
  • Zabezpieczenie przed nadmiernym rozładowaniem
    • Napięcie zabezpieczenia: 2,72 – 2,88 V (typ.)
    • Napięcie resetujące zabezpieczenie: 2,9 – 3,1 V
    • Czas wykrycia rozładowania: 0,5 – 1,5 s
  • Temperatura pracy: -40 ÷ +80 °C
  • Wymiary: 60 x 42 x 4 mm

Zastosowanie

Moduł BMS 4S 100A może być stosowany do przerabiania narzędzi akumulatorowych. Często narzędzia takie mają akumulatory w technologii Ni-Cd, a nowe baterie są bardzo drogie.

Przeróbka takiego akumulatora wkrętarki na Li-Ion będzie nie dość, że tańsza, to jeszcze do dyspozycji będziesz miał akumulator w lepszej technologii i o lepszej wydajności.

Oprócz narzędzi możesz użyć go do zbudowania własnych banków energii lub innych zastosowań, gdzie bateria składa się z szeregowo połączonych akumulatorów Li-Ion/Li-Pol.

Możesz budować większe baterie łącząc ogniwa równolegle. Zwiększysz tym sposobem pojemność całej baterii, oraz maksymalny prąd jaki możesz z niej uzyskać.

Modyfikacja płytki 3S/4S/5S

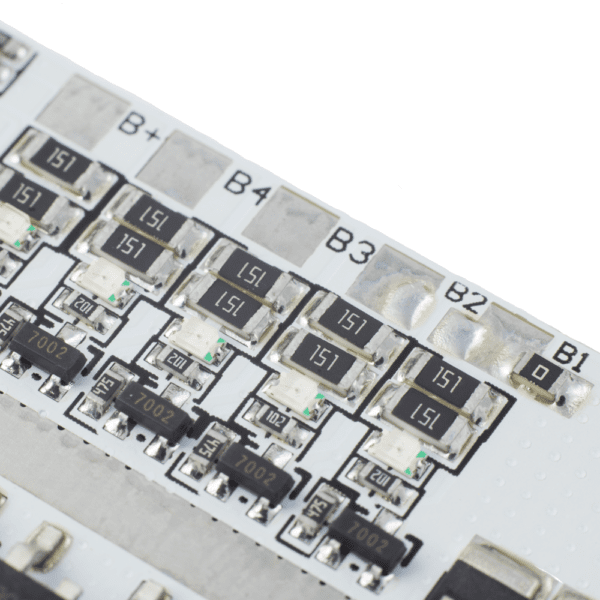

Moduł z tej oferty jest dostosowany do pracy w układzie 5S. Można to łatwo zmienić wlutowując lub wylutowując w odpowiednie miejsca zworki (rezystory lub kroplę cyny).

Miejsca przeróbek są zaznaczone na czerwono.

Uwaga! Przerabiasz układ na własną odpowiedzialność. W innych ofertach dostępne są już gotowe moduły.

Łączenie (lutowanie i zgrzewanie) ogniw według rysunku ze zdjęć.

Schemat podłączenia pakietu 3S (10,8V-12,6V) – ładowanie max. 12,6V

Wspólny port – prąd wyjściowy 60A

  • B-: podłączyć do bieguna ujemnego pierwszego ogniwa
  • B1: zostawić niepodłączone (rezystor)
  • B2: zostawić niepodłączone (rezystor)
  • B3: podłączyć do plusa pierwszej celi i minusa drugiego ogniwa
  • B4: podłączyć do plusa drugiej celi i minusa trzeciego ogniwa
  • B+: podłączyć do plusa trzeciego ogniwa, ładowarki i obciążenia
  • P-: pozostawić niepodłączone
  • C-: podłączyć do minusa obciążenia i ładowarki

Osobny port – prąd wyjściowy 80A

  • B-: podłączyć do bieguna ujemnego pierwszego ogniwa
  • B1: zostawić niepodłączone (rezystor)
  • B2: zostawić niepodłączone (rezystor)
  • B3: podłączyć do plusa pierwszej celi i minusa drugiego ogniwa
  • B4: podłączyć do plusa drugiej celi i minusa trzeciego ogniwa
  • B+: podłączyć do plusa trzeciej ogniwa, ładowarki i obciążenia
  • P-: podłączyć do minusa obciążenia
  • C-: podłączyć do minusa obciążenia i ładowarki

Schemat podłączenia pakietu 4S (14,4V-16,8V) – ładowanie max. 16,8V

Wspólny port – prąd wyjściowy 60A

  • B-: podłączyć do bieguna ujemnego pierwszego ogniwa
  • B1: zostawić niepodłączone (rezystor)
  • B2: podłączyć do plusa pierwszej celi i minusa drugiego ogniwa
  • B3: podłączyć do plusa drugiej celi i minusa trzeciego ogniwa
  • B4: podłączyć do plusa trzeciej celi i minusa czwartego ogniwa
  • B+: podłączyć do plusa czwartego ogniwa, ładowarki i obciążenia
  • P-: pozostawić niepodłączone
  • C-: podłączyć do minusa obciążenia i ładowarki

Osobny port – prąd wyjściowy 80A

  • B-: podłączyć do bieguna ujemnego pierwszego ogniwa
  • B1: zostawić niepodłączone (rezystor)
  • B2: podłączyć do plusa pierwszej celi i minusa drugiego ogniwa
  • B3: podłączyć do plusa drugiej celi i minusa trzeciego ogniwa
  • B4: podłączyć do plusa trzeciej celi i minusa czwartego ogniwa
  • B+: podłączyć do plusa czwartego ogniwa, ładowarki i obciążenia
  • P-: podłączyć do minusa obciążenia
  • C-: podłączyć do minusa obciążenia i ładowarki

Schemat podłączenia pakietu 5S (18,0V-21,0V) – ładowanie max. 21V

Wspólny port – prąd wyjściowy 60A

  • B-: podłączyć do bieguna ujemnego pierwszego ogniwa
  • B1: podłączyć do plusa pierwszej celi i minusa drugiego ogniwa
  • B2: podłączyć do plusa drugiej celi i minusa trzeciego ogniwa
  • B3: podłączyć do plusa trzeciej celi i minusa czwartego ogniwa
  • B4: podłączyć do plusa czwartej celi i minusa piątego ogniwa
  • B+: podłączyć do plusa piątego ogniwa, ładowarki i obciążenia
  • P-: pozostawić niepodłączone
  • C-: podłączyć do minusa obciążenia i ładowarki

Osobny port – prąd wyjściowy 80A

  • B-: podłączyć do bieguna ujemnego pierwszego ogniwa
  • B1: podłączyć do plusa pierwszej celi i minusa drugiego ogniwa
  • B2: podłączyć do plusa drugiej celi i minusa trzeciego ogniwa
  • B3: podłączyć do plusa trzeciej celi i minusa czwartego ogniwa
  • B4: podłączyć do plusa czwartej celi i minusa piątego ogniwa
  • B+: podłączyć do plusa piątego ogniwa, ładowarki i obciążenia
  • P-: podłączyć do minusa obciążenia
  • C-: podłączyć do minusa obciążenia i ładowarki

Nie należy mieszać ogniw nowych i zużytych. Zaleca się stosowanie ogniw o podobnych parametrach (pojemność, napięcie, rezystancja wewnętrzna).

Konfiguracja ogniw

4S

Funkcja balansera

Tak

Prąd pracy chwilowy

100A

Prąd pracy

80A

Prąd ładowania

60A

Napięcie nominalne pakietu

14,4V

Napięcie maksymalne pakietu

16,8V
