Opis

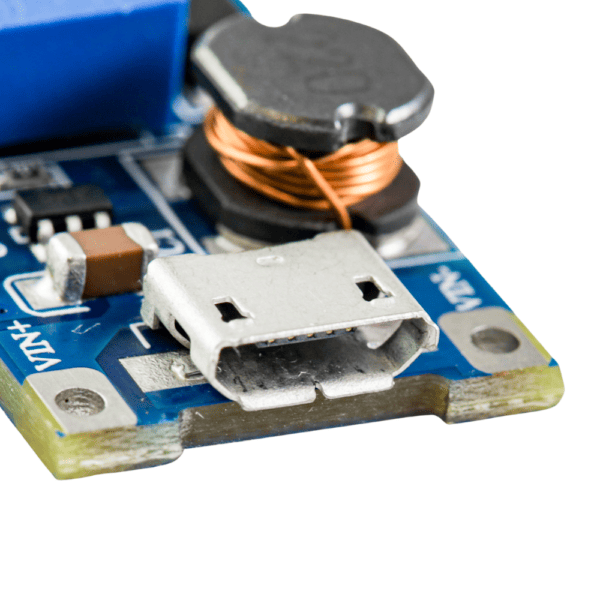

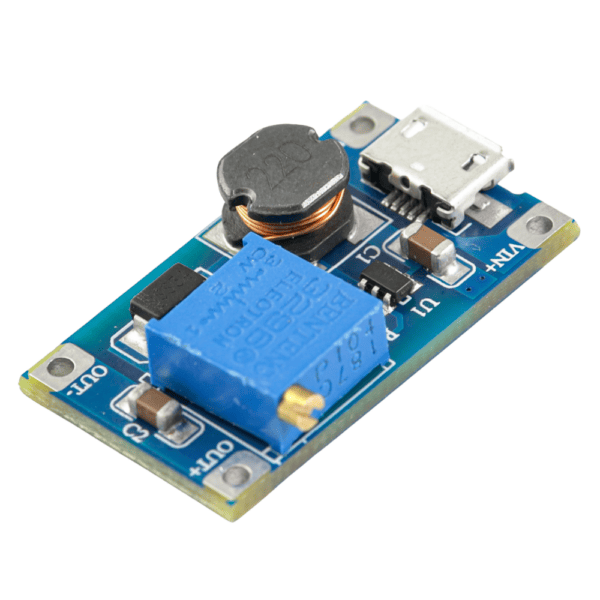

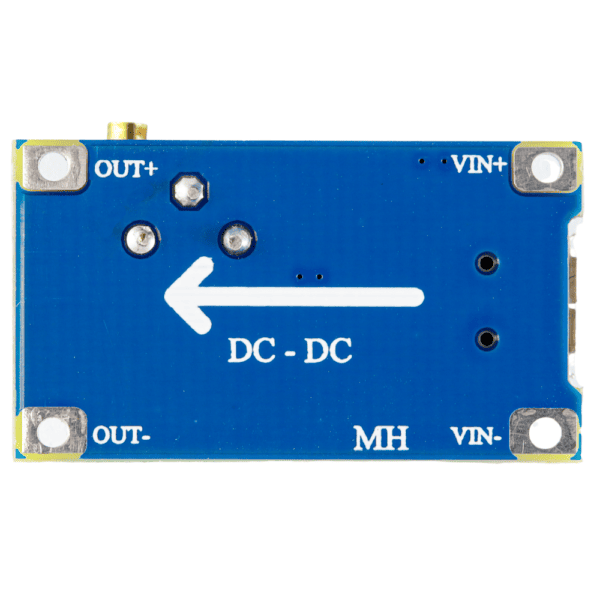

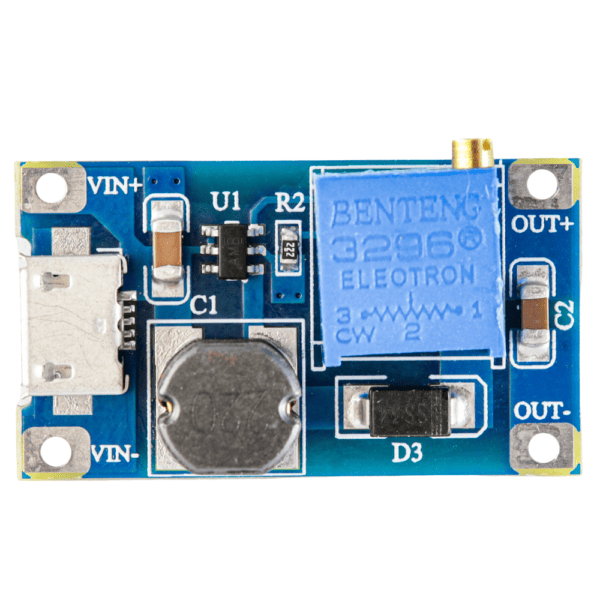

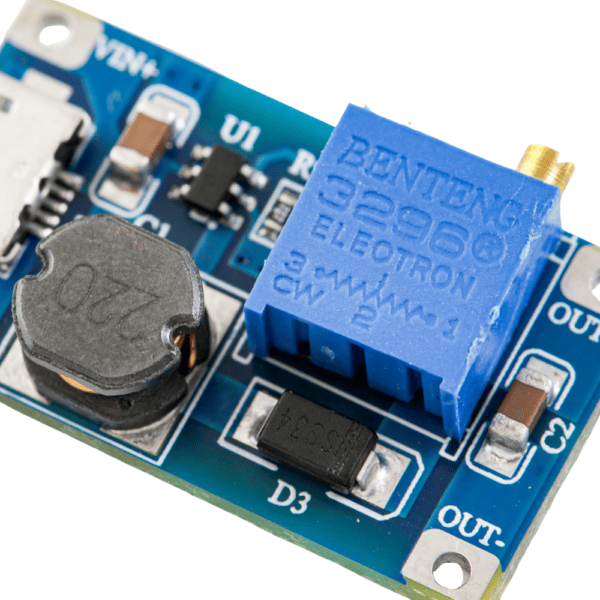

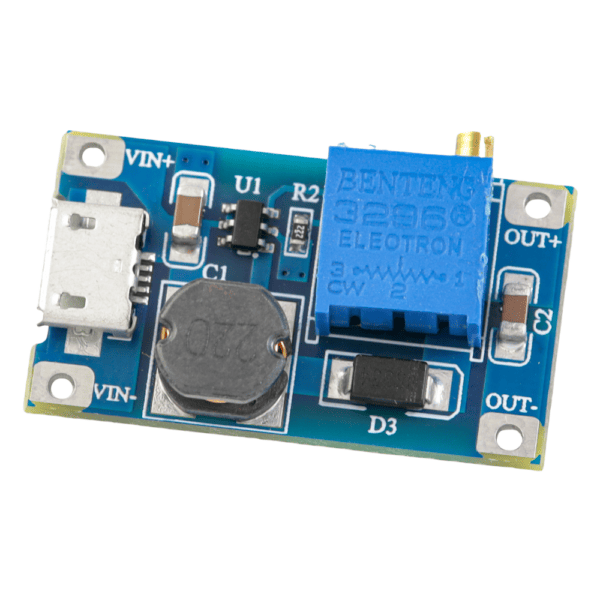

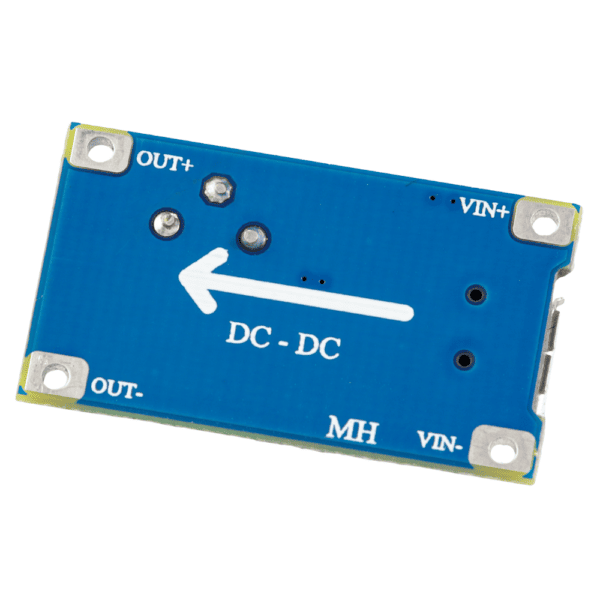

Układ przetwornicy DC-DC step-up z napięcia 2÷20 V na 5÷28 V. Napięcie wejściowe podawane na złącze USB lub dedykowane piny VIN
Parametry
- Napięcie wejściowe: 2÷20 V
- Napięcie wyjściowe regulowane: 5÷28V (regulowane)
- Układ przetwornicy: LM2577
- Prąd wyjściowy stały: 2A
- Wydajność: Min 93%
- Rozmiar: 30 x 17 mm
Uwaga
- Urządzenie reguluje napięcie poprzez jego podnoszenie(step-up). Napięcie zasilania musi być niższe od pożądanego napięcia wyjściowego.
- Niewłaściwe podłączenie polaryzacji zasilania uszkodzi układ.
- Urządzenie jest przeznaczone dla doświadczonych elektroników. Wymaga podstawowej wiedzy z elektroniki oraz umiejętności lutowania oraz łączenia układów. Firma nie ponosi odpowiedzialności za źle wykonaną instalację urządzenia.
- Przed podłączeniem układu docelowego do przetwornicy/stabilizatora należy upewnić się woltomierzem, że ustawione zostało odpowiednie napięcie wyjściowe.
