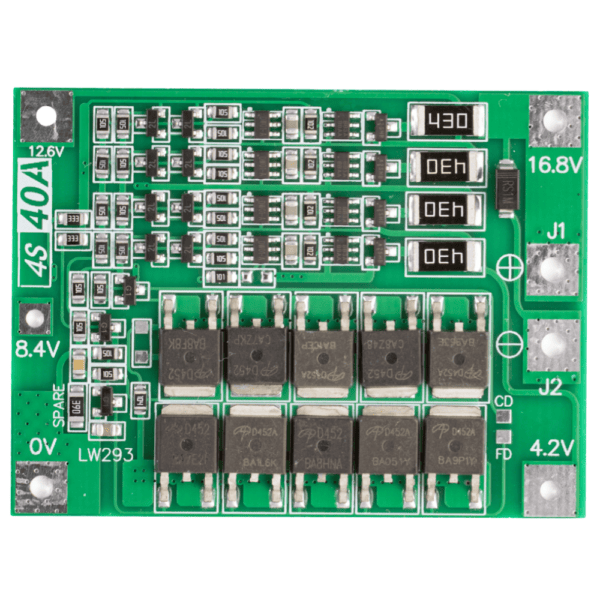

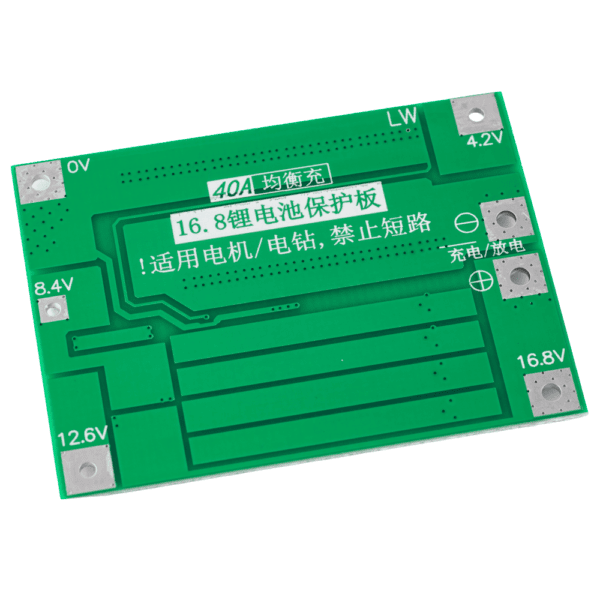

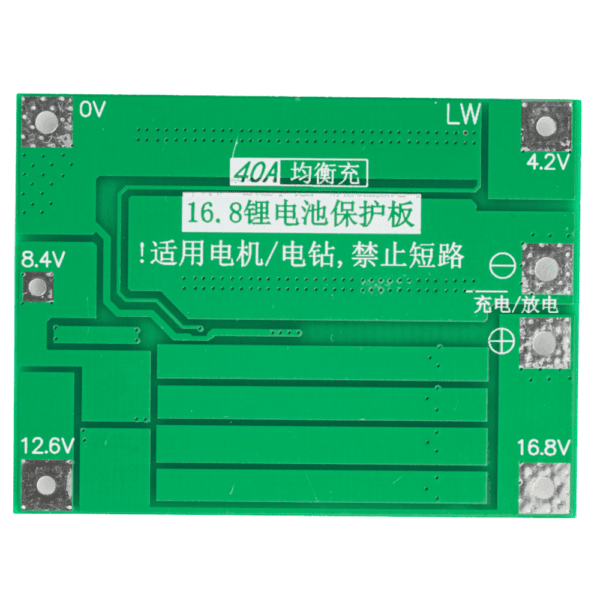

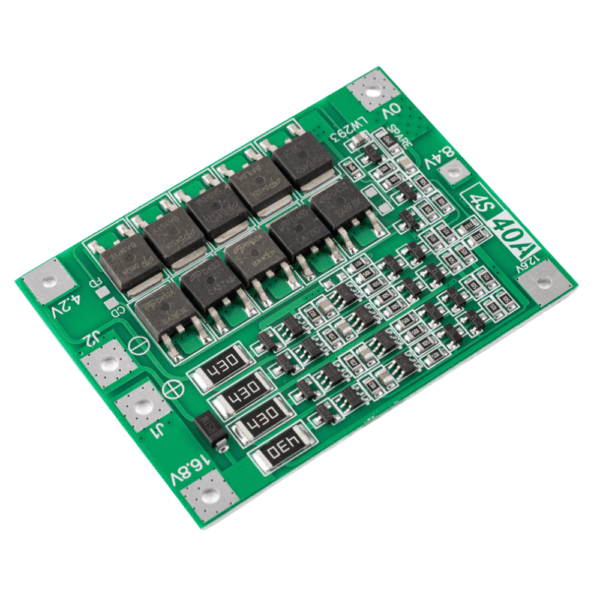

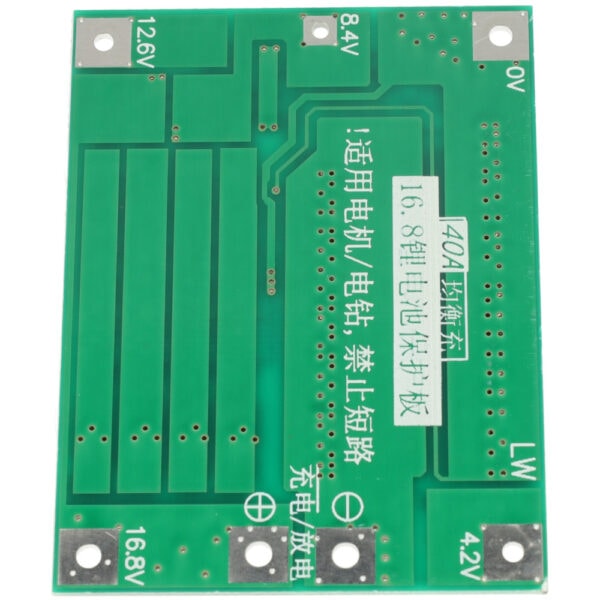

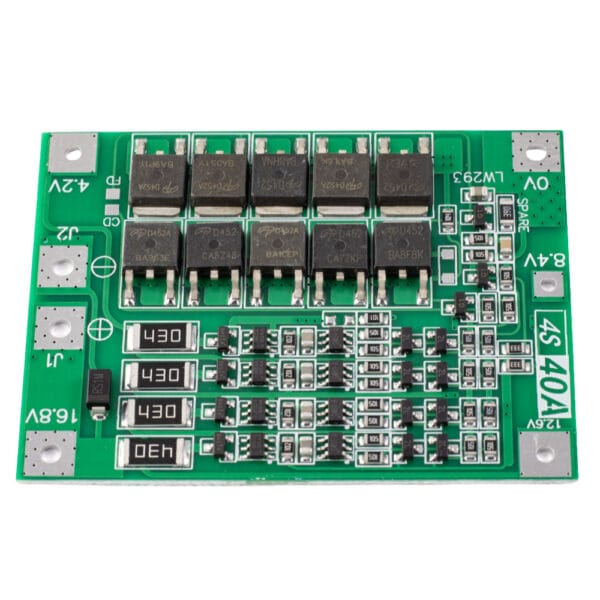

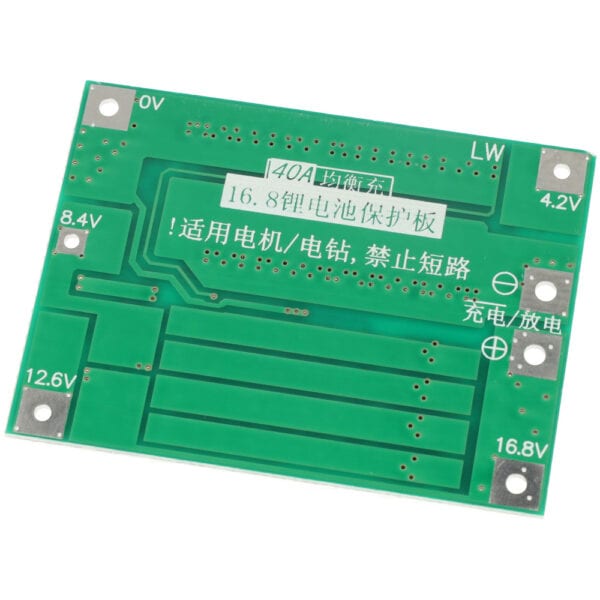

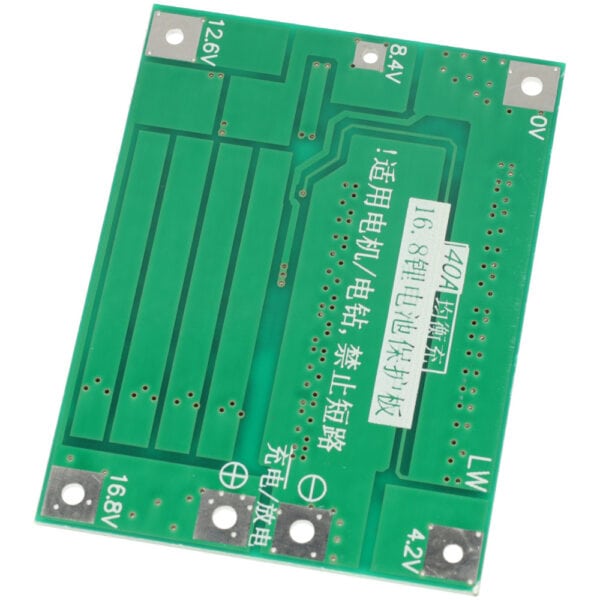

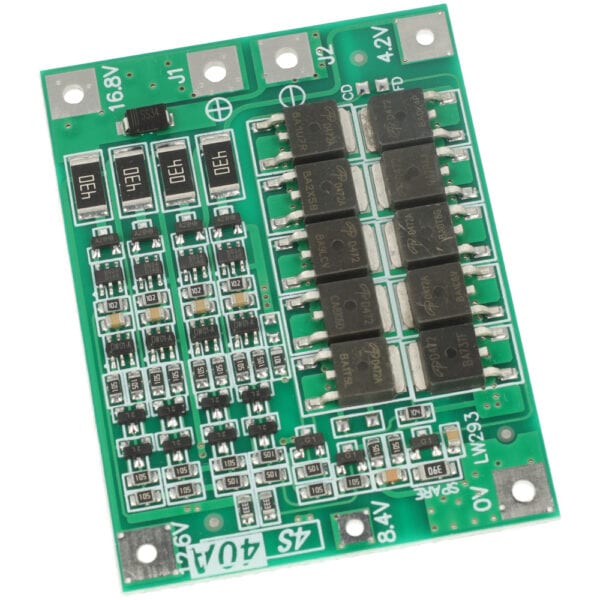

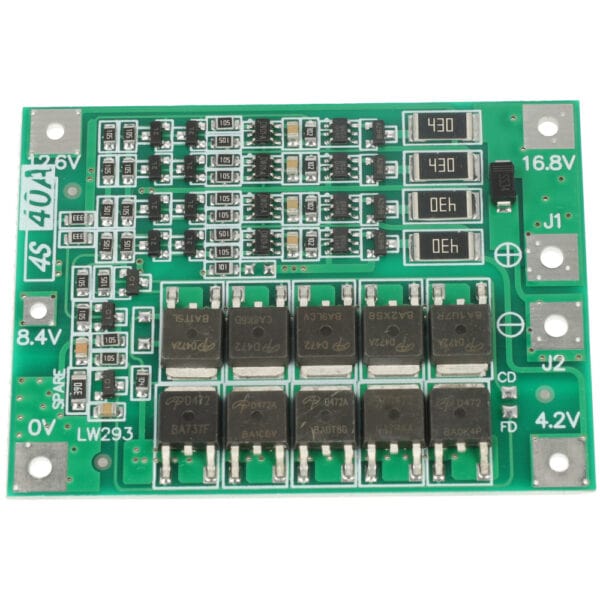

Ładowarka Li-Ion BMS 4S 40A

Moduł ładowarki akumulatorów Li-Ion 18650. Obsługa 4 ogniw lub pakietu 4S o napięciu 14,4V – 16,8V (3,6V – 4,2V na ogniwo) z zabezpieczeniem.

Parametry modułu:

• Maksymalny prąd ciągły: 40 A
• Prąd chwilowy maksymalny: 80 A
• Maksymalny prąd ładowania akumulatorów: 20 A
• Obsługuje akumulatory 4S typu: Li-ion, LiCoO2, LiMn2O4, Li (NiCoMn) O2, Lipo
• Maksymalny prąd balansujący: 100 mA
• Zabezpieczenie zwarciowe: 100 us (po tym czasie zabezpieczenie się załącza)
• Zabezpieczenie przed przeciążeniem: 500 us (po tym czasie zabezpieczenie się załącza)
• Wykrywalne napięcie rozładowania pojedynczego ogniwa: 4.08 V ± 0.1 V
• Zabezpieczenie przeładowania pojedynczego ogniwa: 4.2 V ± 0.05 V
• Minimalne napięcie pojedynczego ogniwa: powyżej 2.55 V ± 0.08 V
• Zabezpieczenie przed głębokim rozładowaniem pojedynczego ogniwa: 3,00 V ± 0.1 V
• Temperatura pracy: -30 ÷ +80 °C
• Wytrzymałość układu: 50000 h
• Wymiary: 60 x 45 x 4 mm

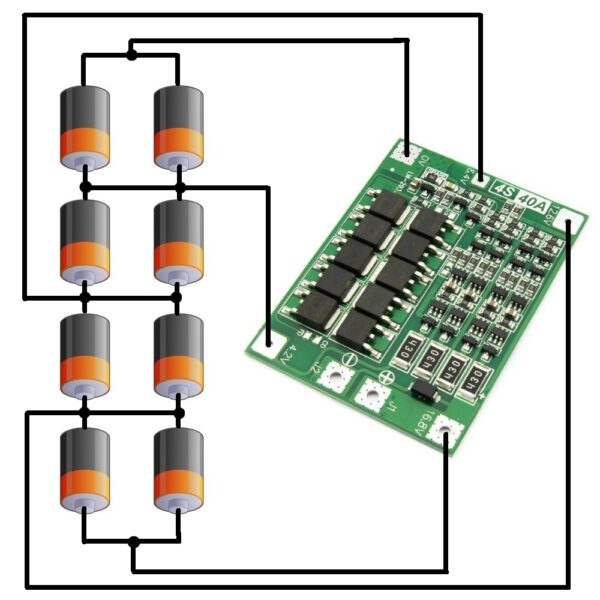

Łączenie (lutowanie i zgrzewanie) ogniw według rysunku ze zdjęć.

Nie należy mieszać ogniw nowych i zużytych. Zaleca się stosowanie ogniw o podobnych parametrach (pojemność, napięcie, rezystancja wewnętrzna)
