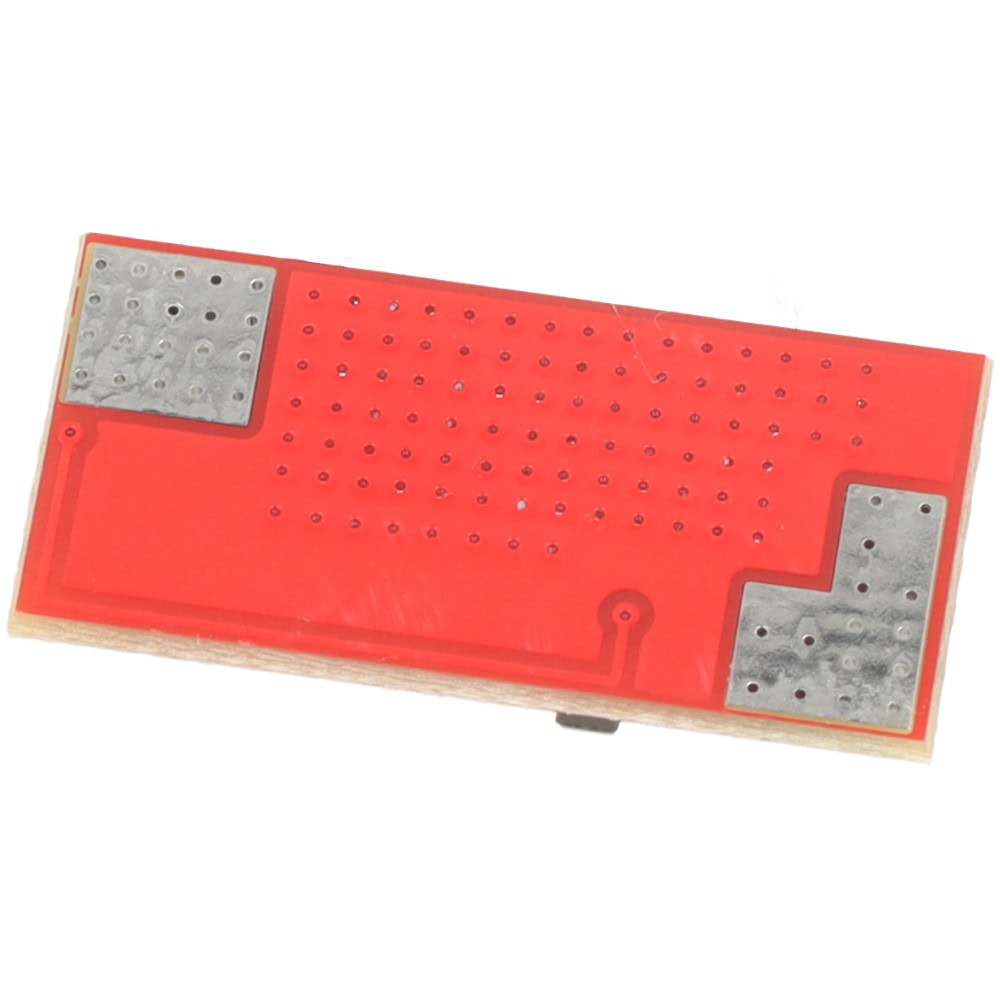

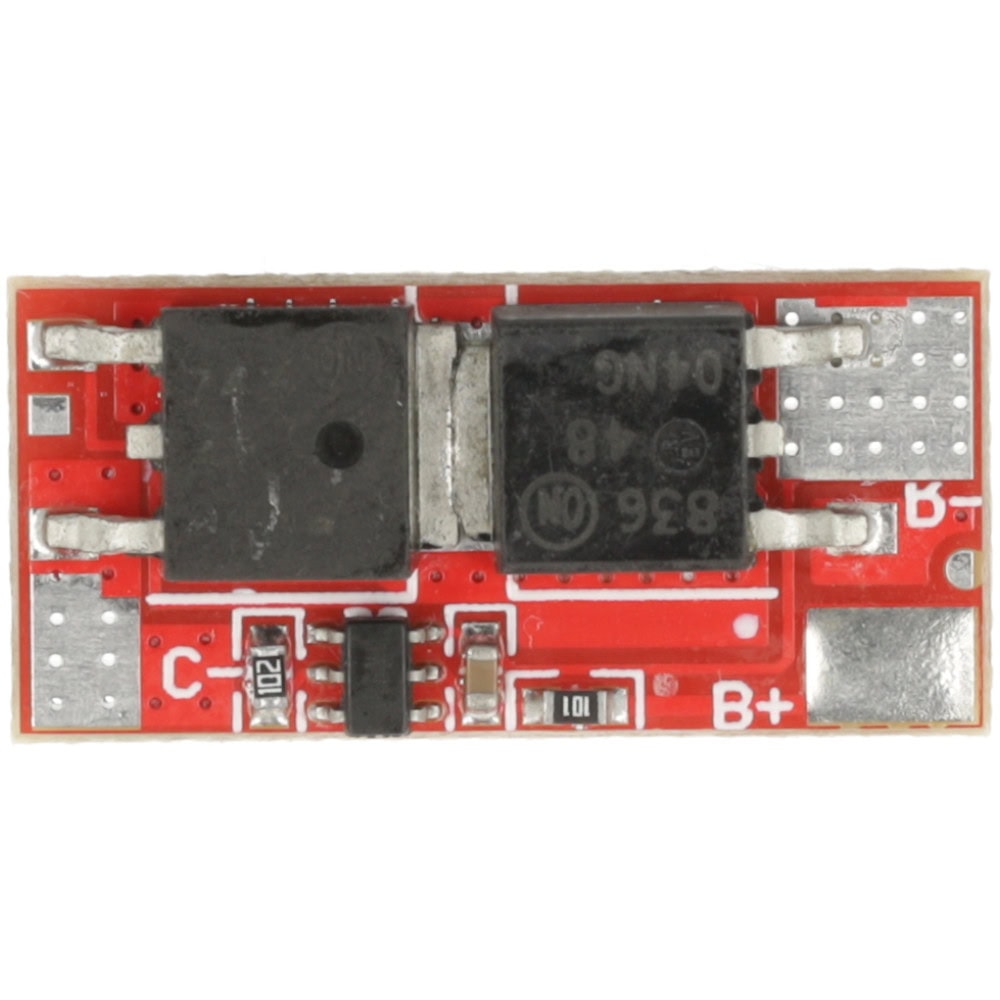

Ładowarka Li-Ion BMS 1S 10A

Moduł ładowarki akumulatorów Li-Ion 18650. Obsługa 1 ogniwa lub pakietu 1S o napięciu 3,6V – 4,2V z zabezpieczeniem.

Ochrona pojedynczego ogniwa przed:

• Przeładowaniem: 4,25V +/- 0,025V
  • Napięcie resetujące zabezpieczenie: 4,1V +/- 0,0025V
  • Czas zadziałania zabezpieczenia: 0,5 – 1,5 sekundy
• Rozładowaniem: 2,75V +/- 0,1V
  • Napięcie resetujące zabezpieczenie: 3V +/- 0,1V
• Nadmiernym prądem ładowana/rozładowania: 60A
  • Czas zadziałania zabezpieczenia: 0,5 – 1,5 sekundy
• Ochrona temperaturowa

Parametry modułu:

• Konfiguracja ogniw: 1S
• Prąd pracy ciągły: 10A
• Zabezpieczenie zwarciowe: 0,1 – 0,6 ms
• Zabezpieczenie przed przerwanym obwodem
• Wymiary: 24 x 11 mm

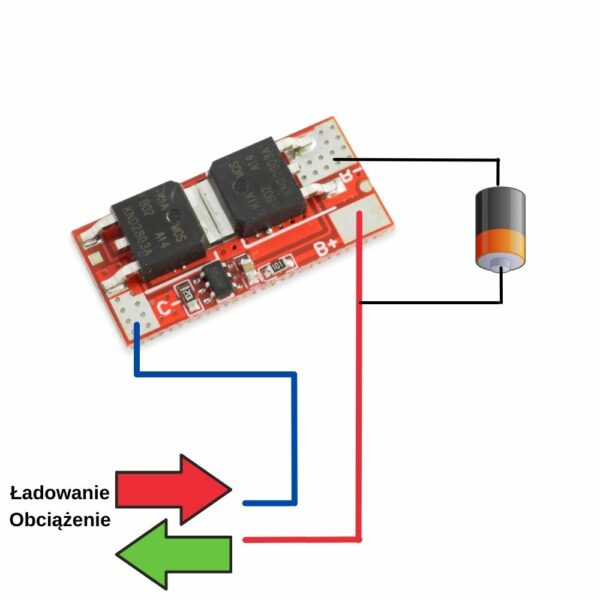

Łączenie (lutowanie i zgrzewanie) ogniw według rysunku ze zdjęć.

Nie należy mieszać ogniw nowych i zużytych. Zaleca się stosowanie ogniw o podobnych parametrach (pojemność, napięcie, rezystancja wewnętrzna)
