Opis

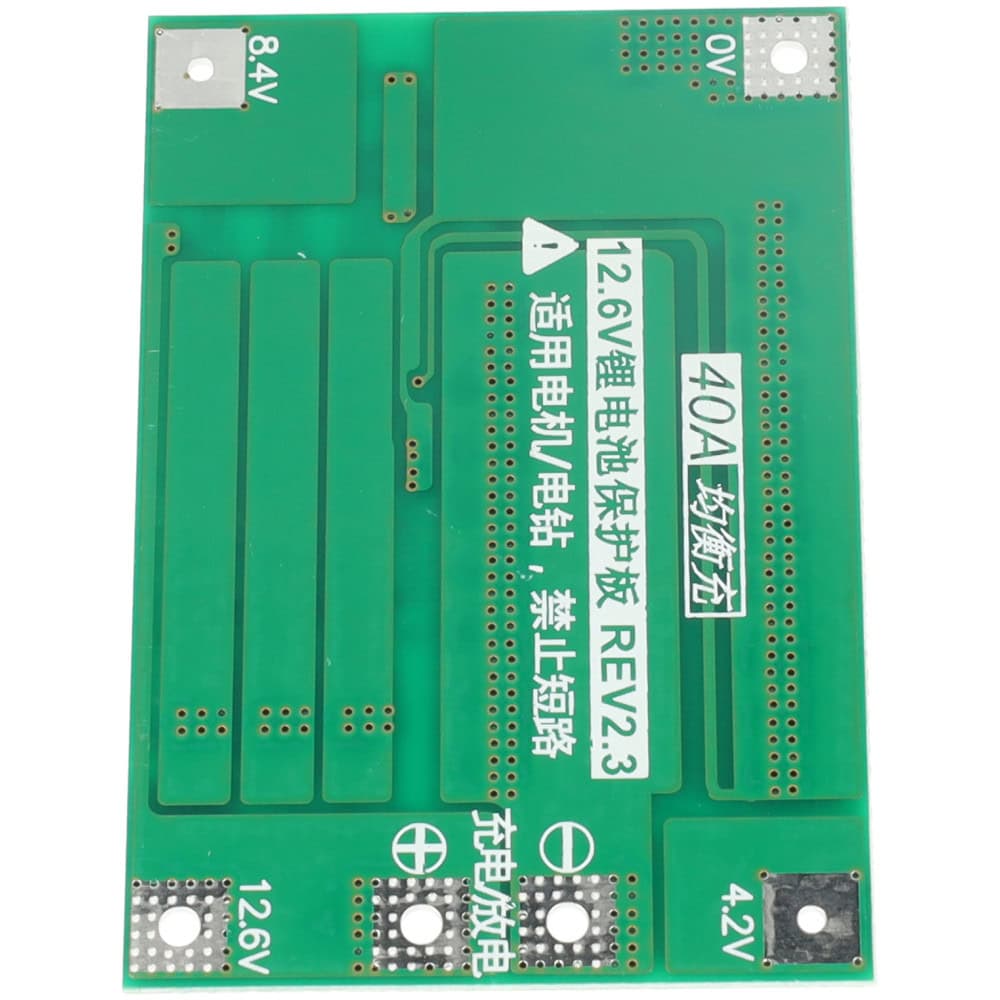

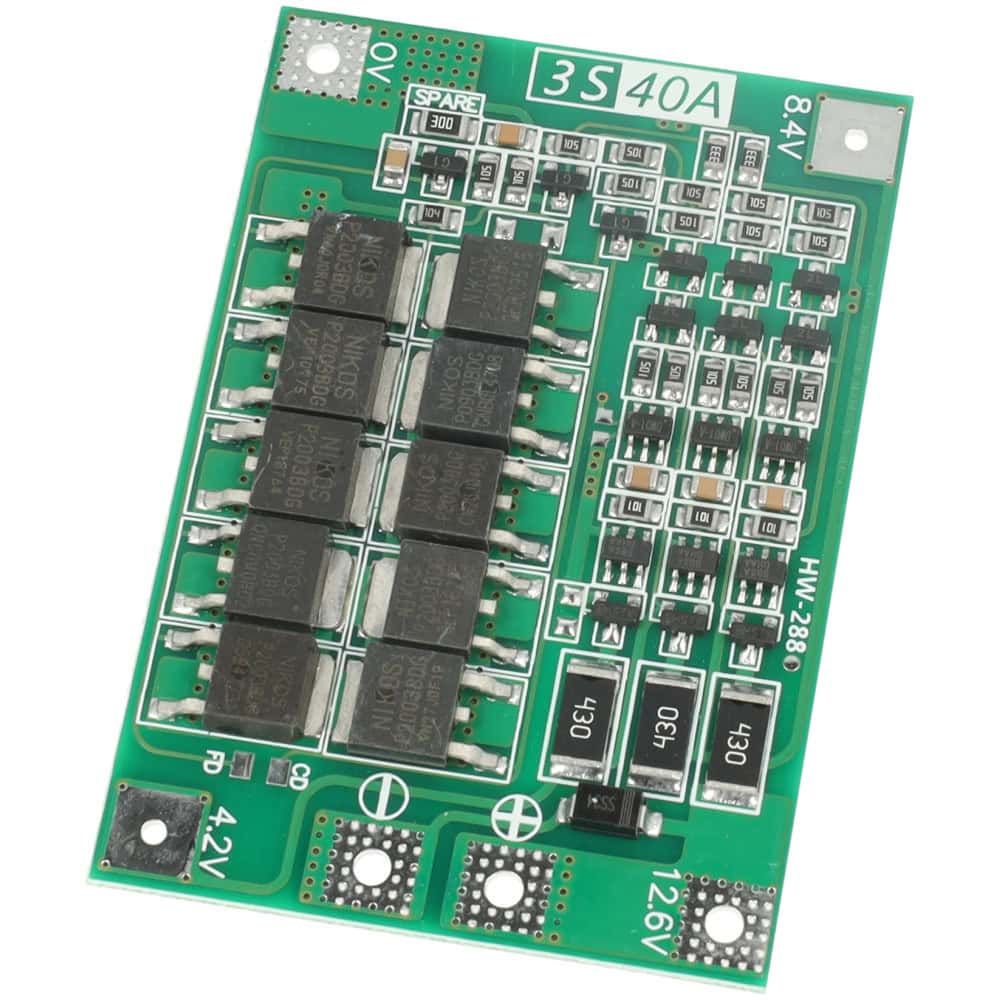

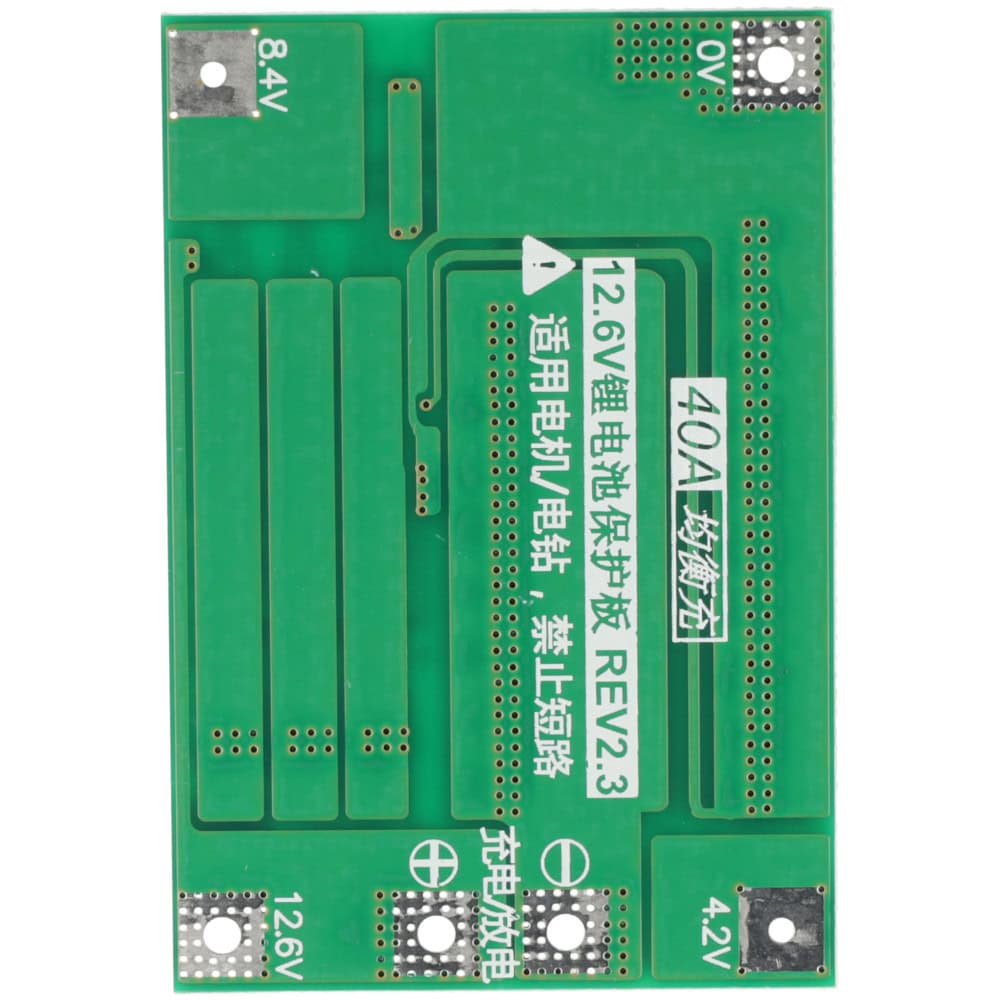

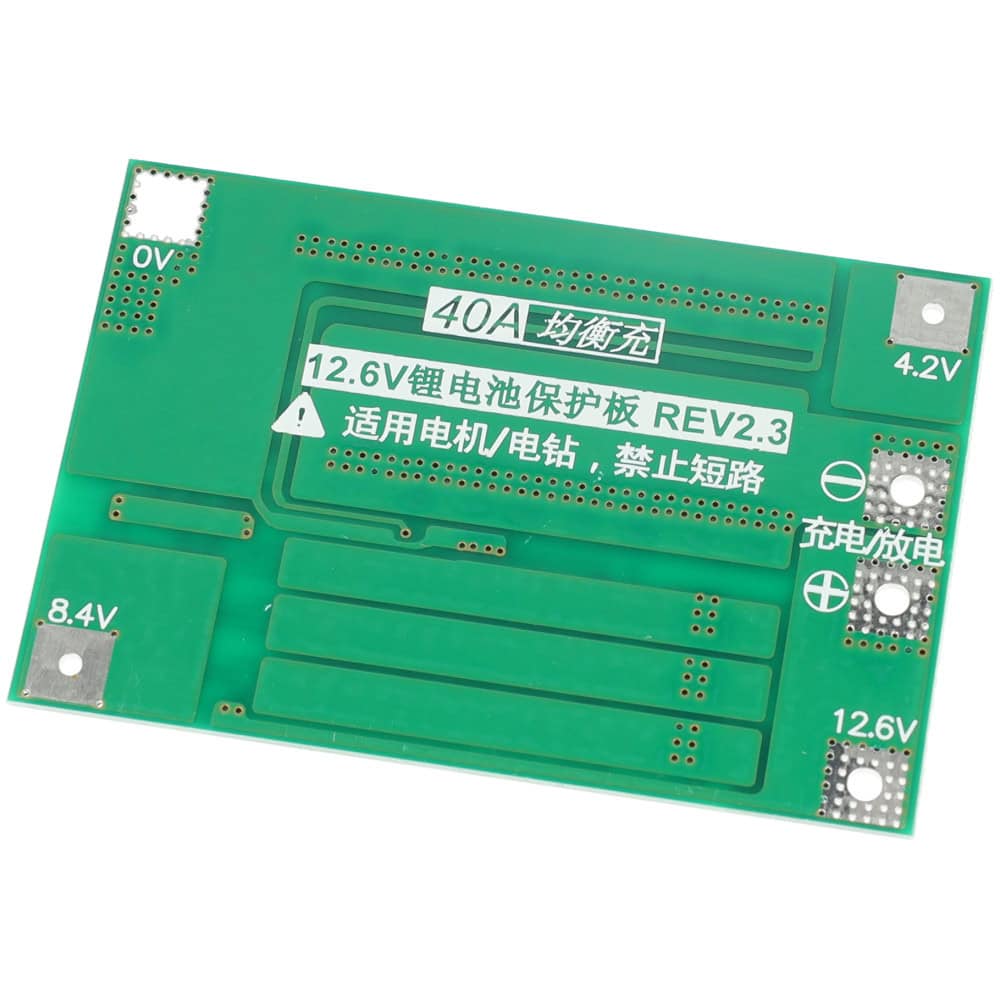

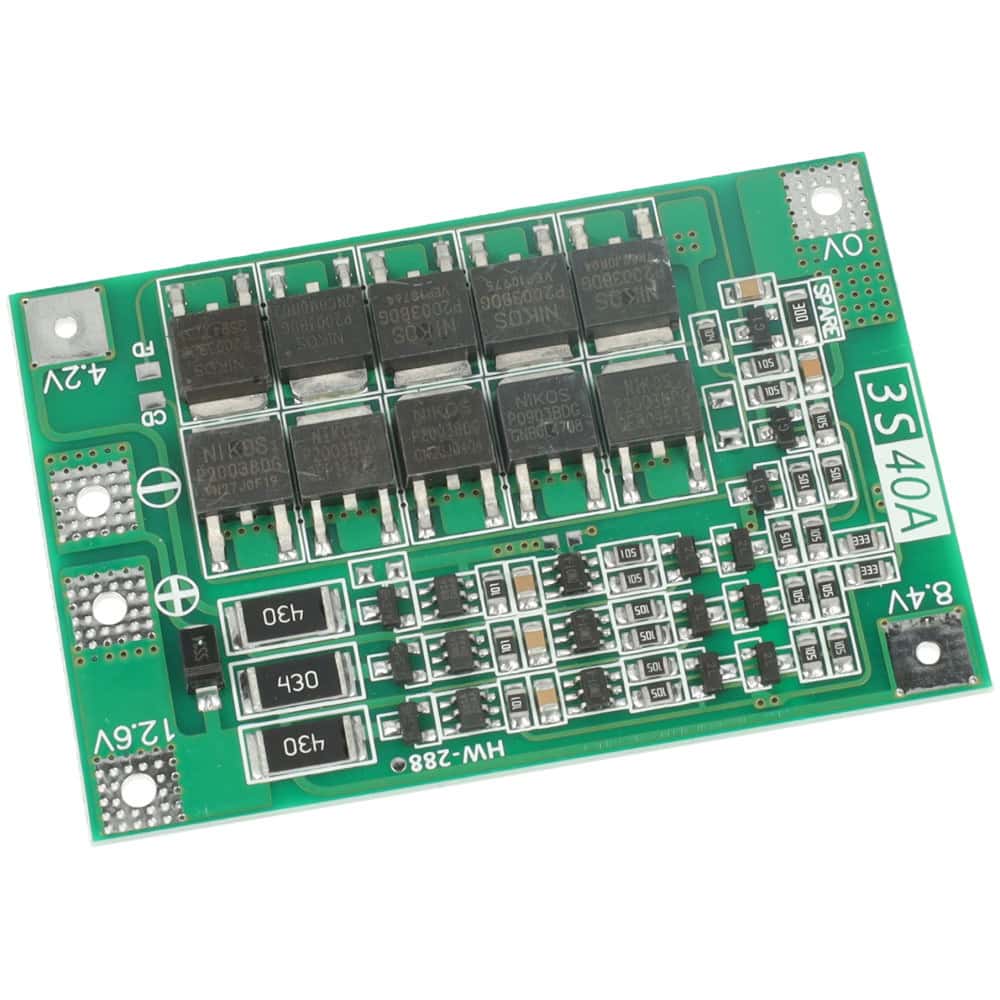

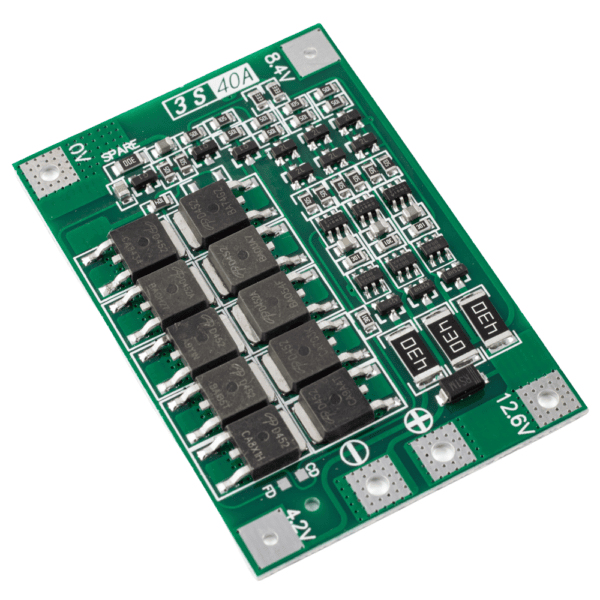

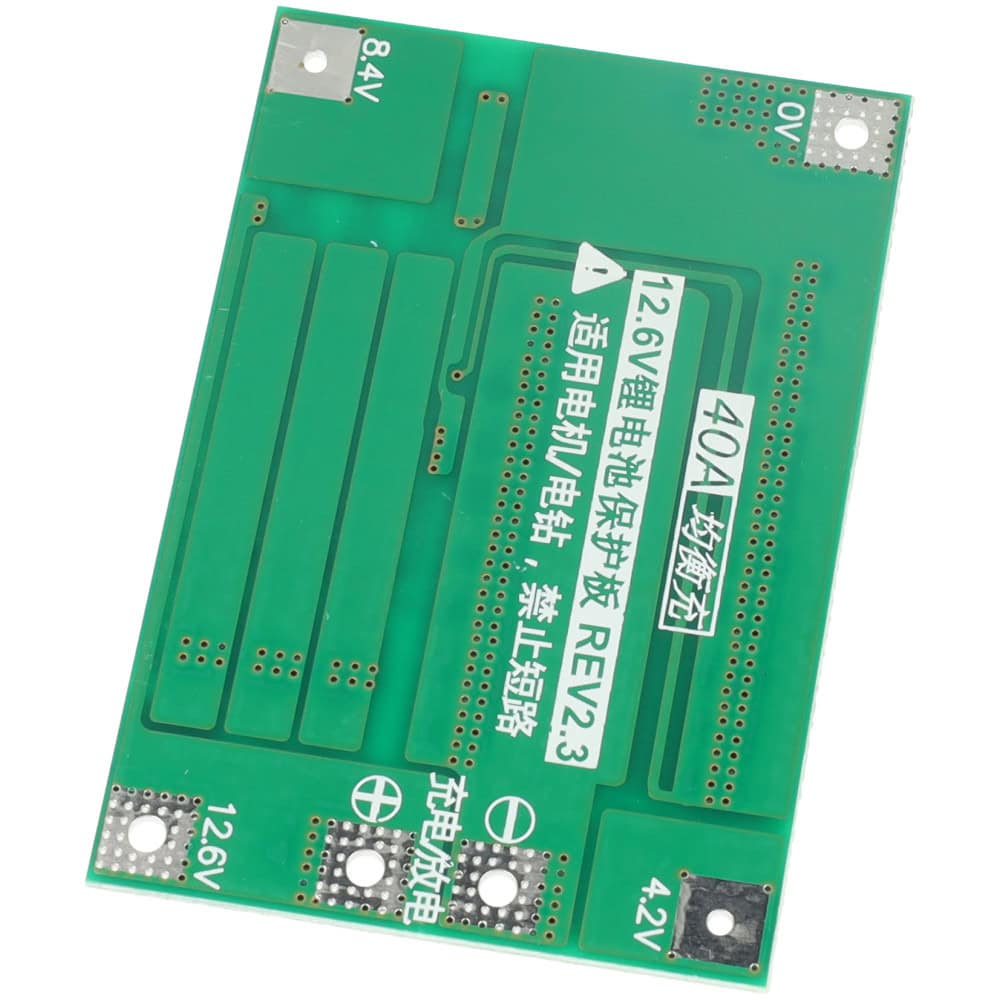

Moduł ładowarki akumulatorów Li-Ion 18650. Obsługa 3 ogniw lub pakietu 3S 12.6 V z zabezpieczeniem.
Możliwość podłączenia 3S1P lub 3S2P.
Parametry modułu:
- Maksymalny prąd ciągły: 40 A
- Maksymalny prąd ładowania akumulatorów: 20 A
- Zabezpieczenie zwarciowe
- Zabezpieczenie przed przeciążeniem
- Napięcie ładowania: 12.6 ÷ 13.6 V
- Wykrywalne napięcie rozładowania pojedynczego ogniwa: 4.18 ÷ 4.22 V
- Zabezpieczenie przed głębokim rozładowaniem pojedynczego ogniwa: 2.75 ÷ 2.85 V
- Temperatura pracy: -40 ÷ +50 °C
- Pobór prądu własny: <40µA
- Wytrzymałość układu: 50000 h
- Rezystancja własna: 5 mΩ
- Wymiary: 42 x 60 x 4 mm

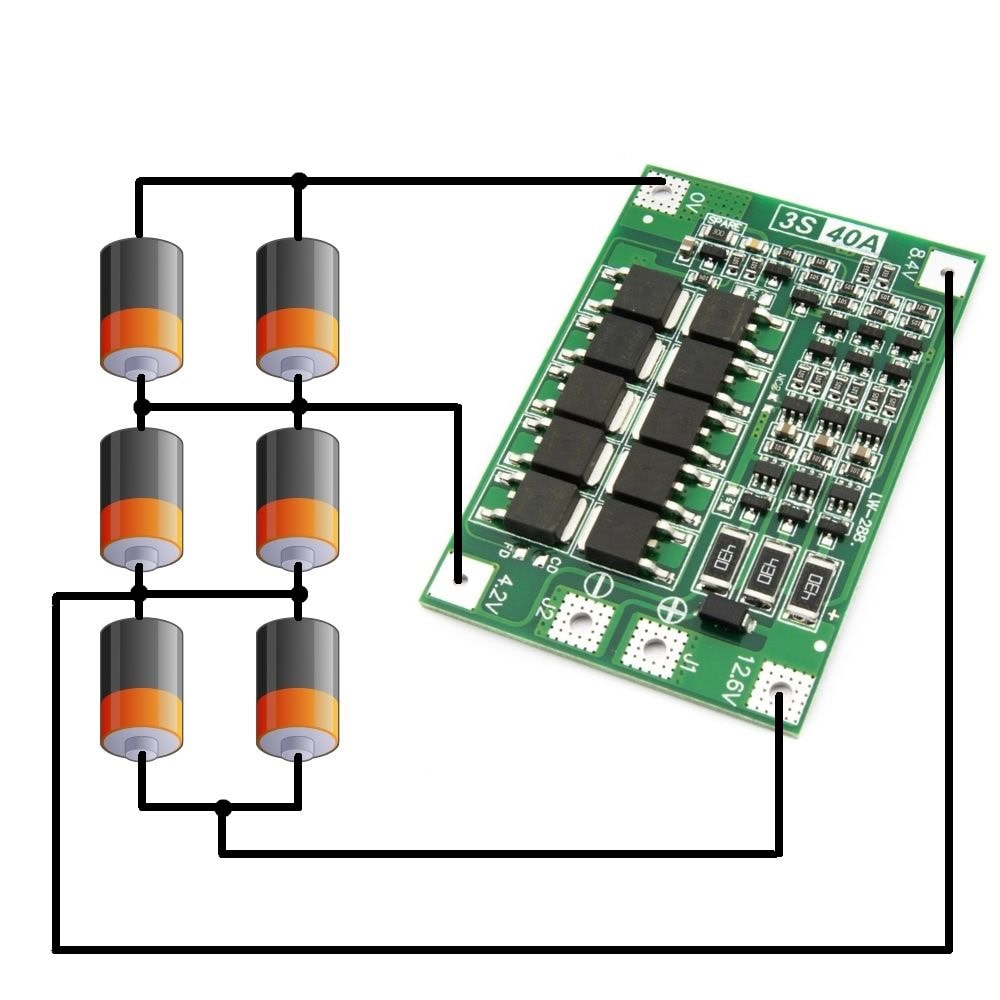

Łączenie (lutowanie i zgrzewanie) ogniw według rysunku ze zdjęć.
Nie należy mieszać ogniw nowych i zużytych. Zaleca się stosowanie ogniw o podobnych parametrach (pojemność, napięcie, rezystancja wewnętrzna)
