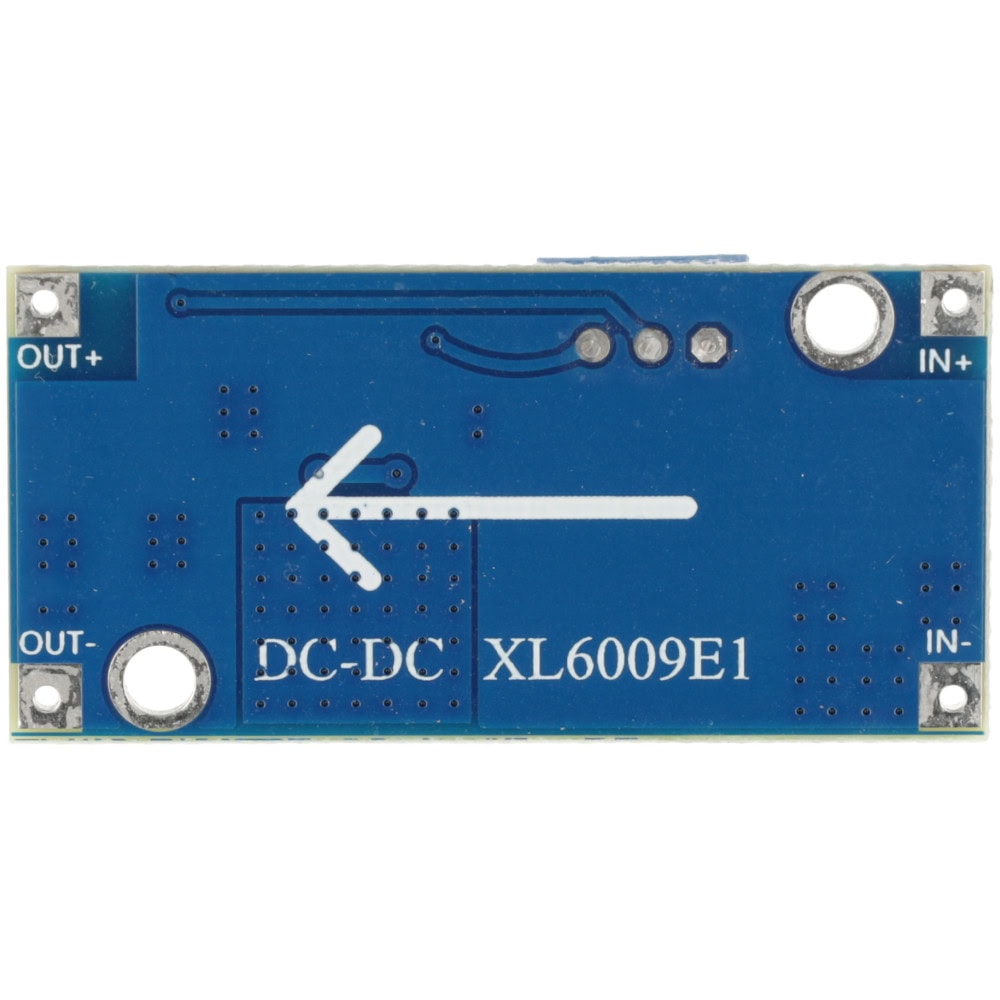

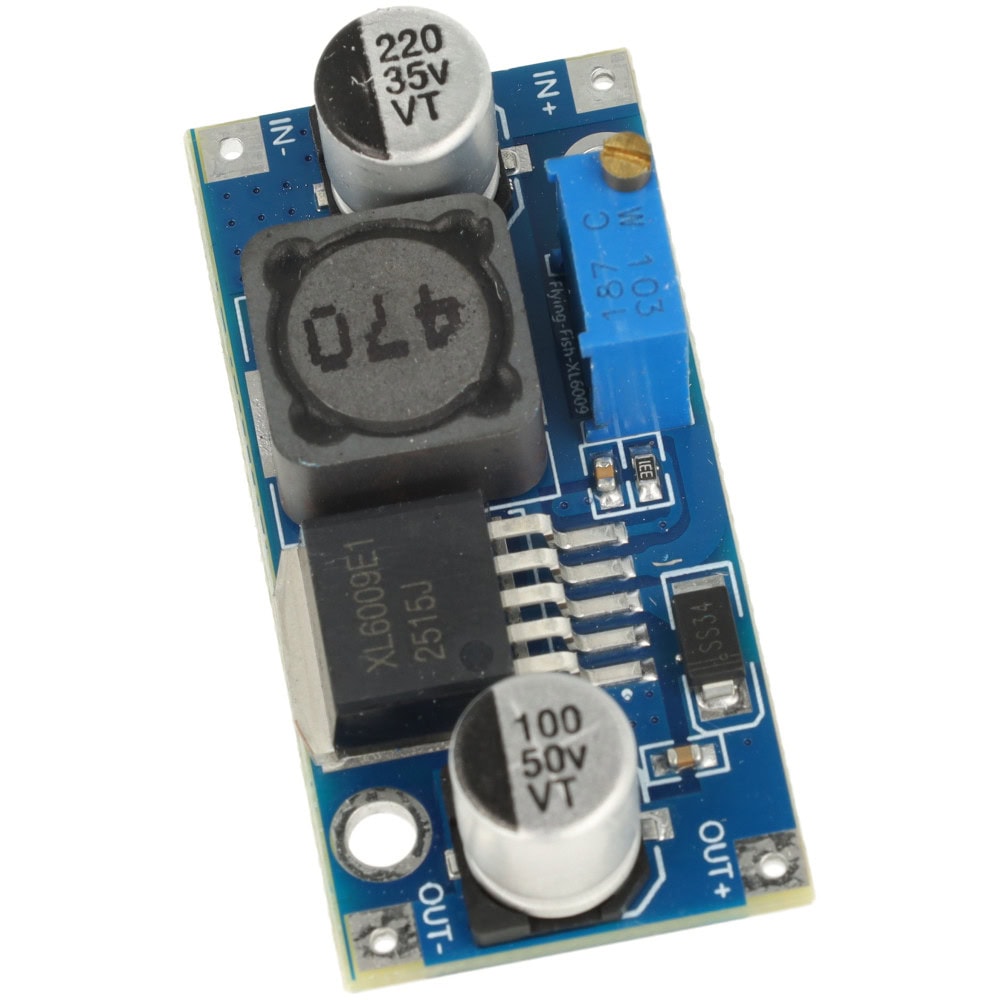

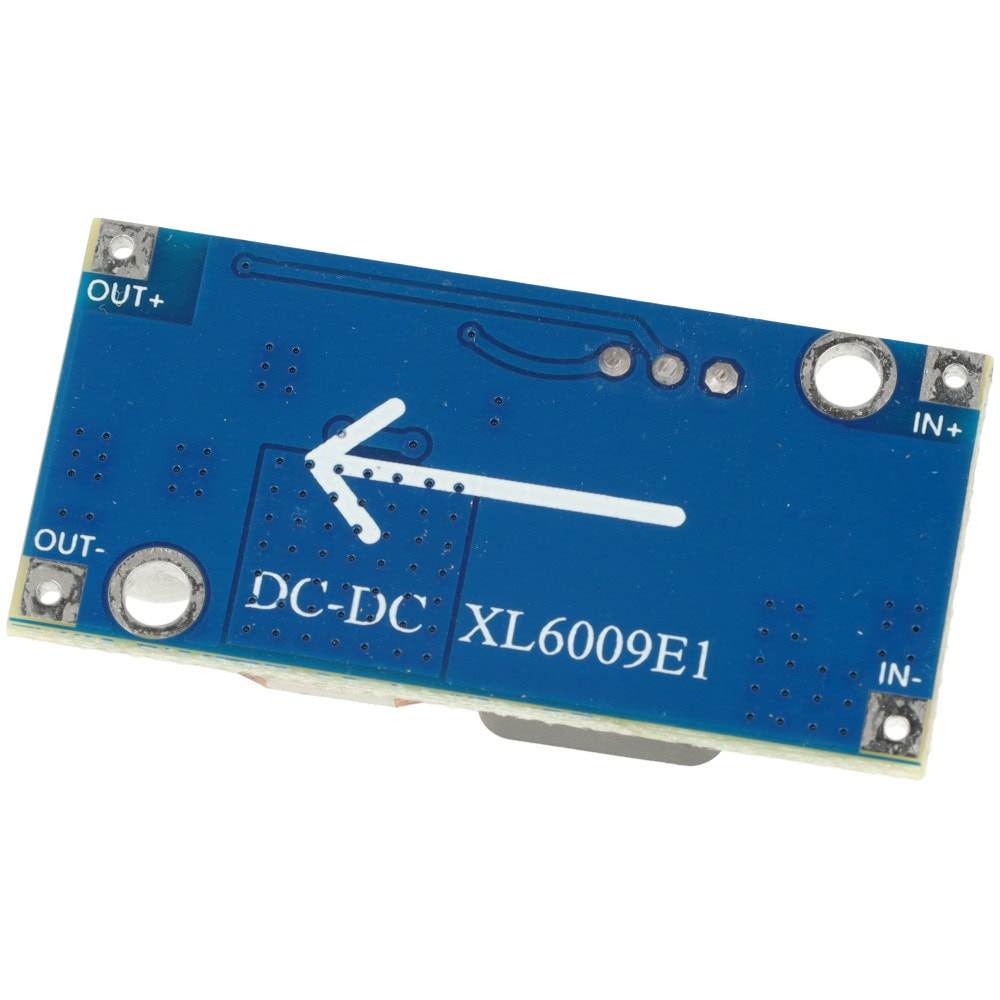

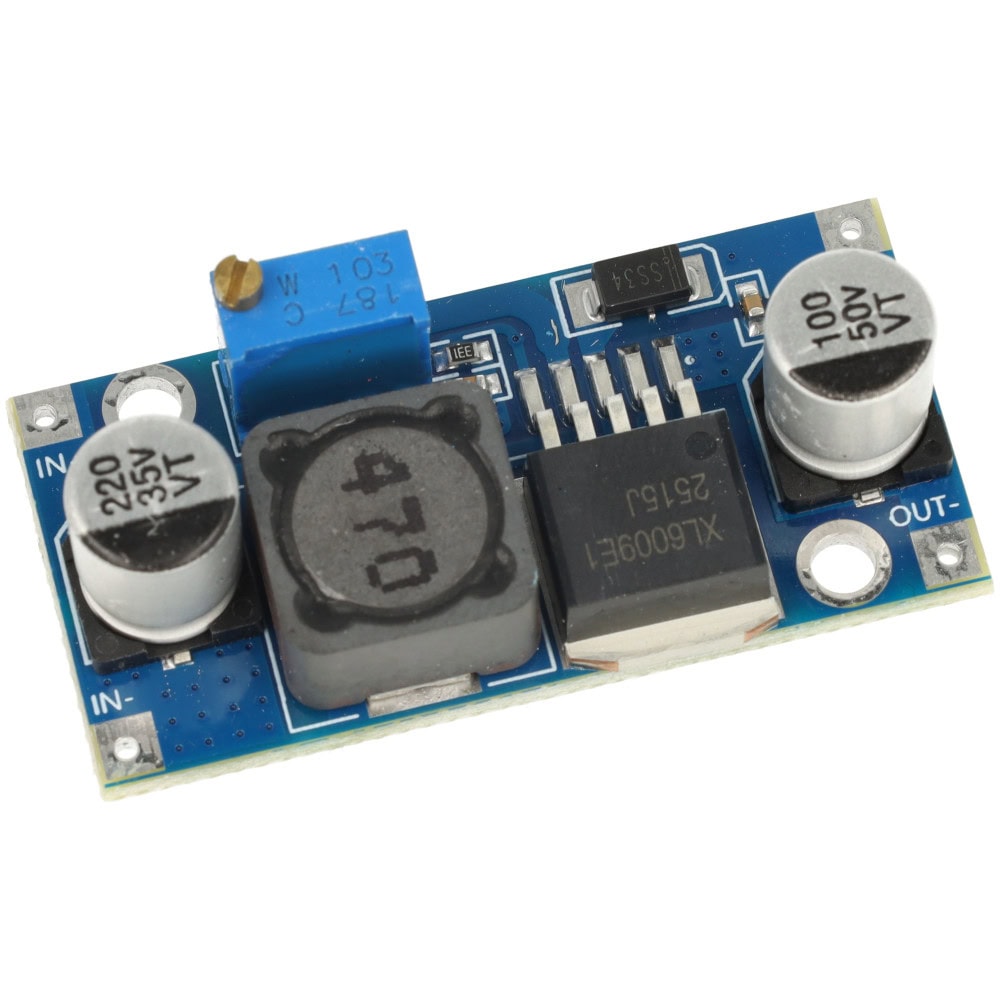

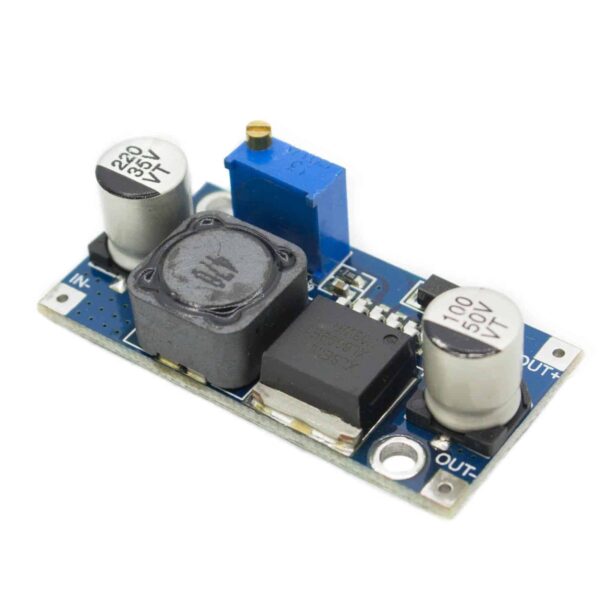

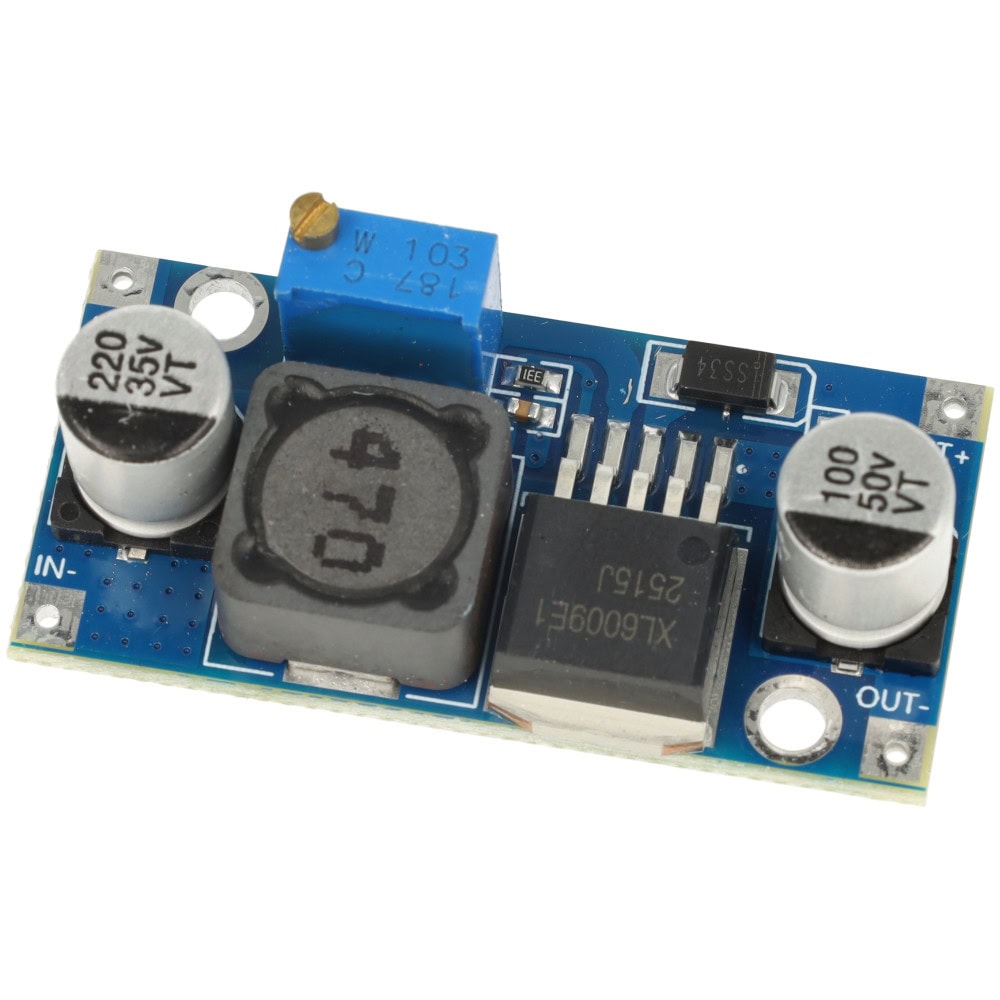

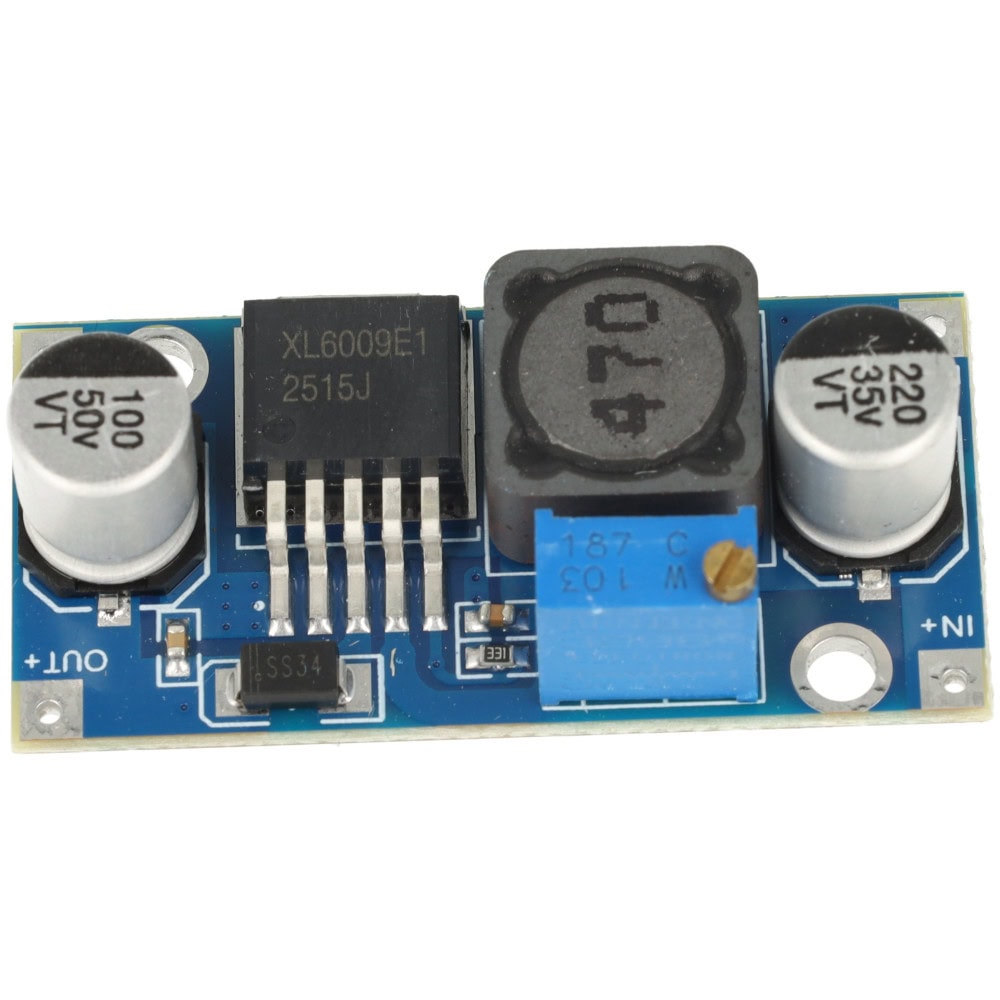

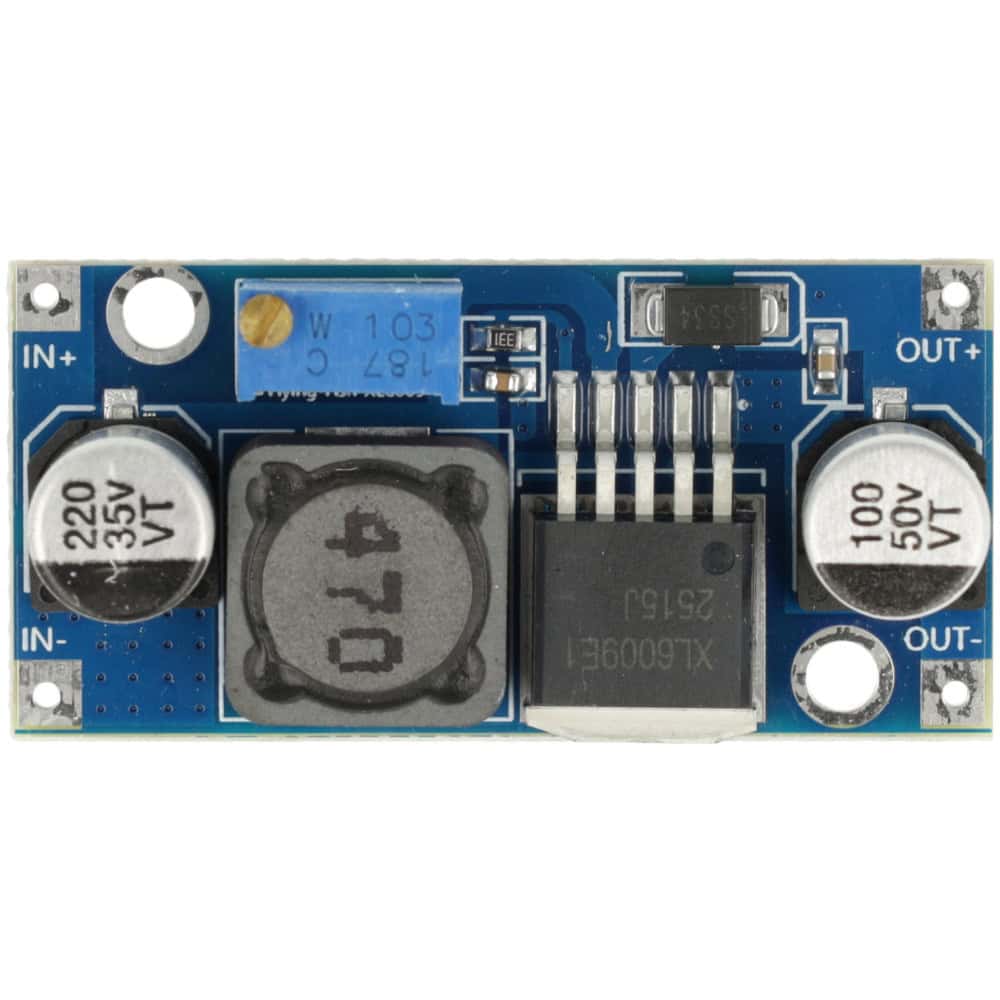

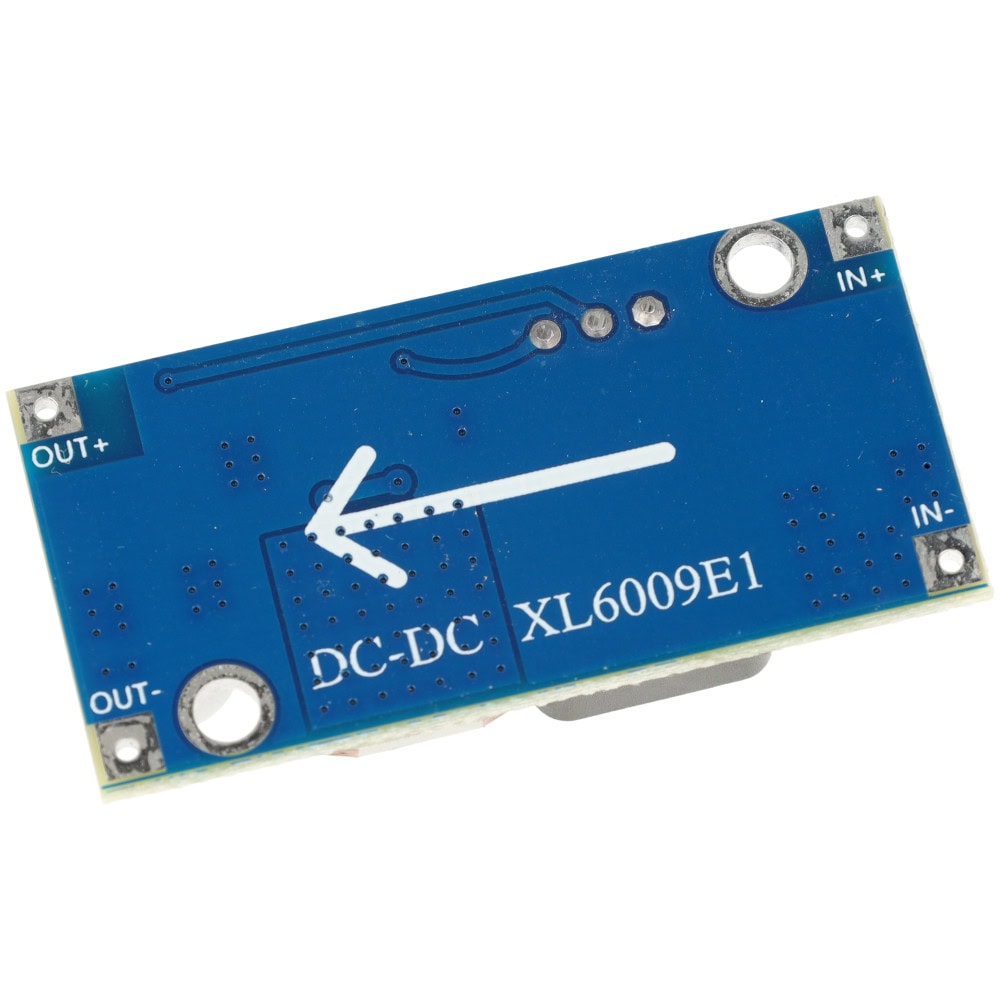

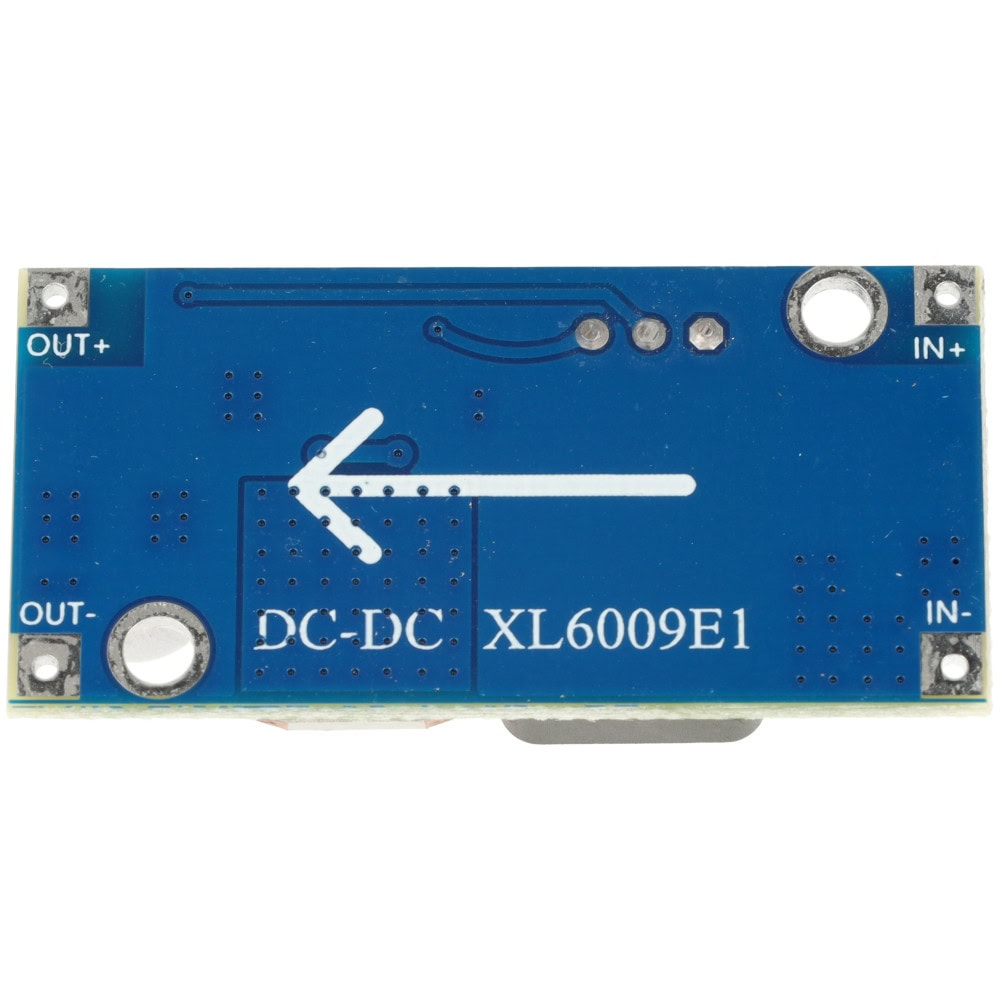

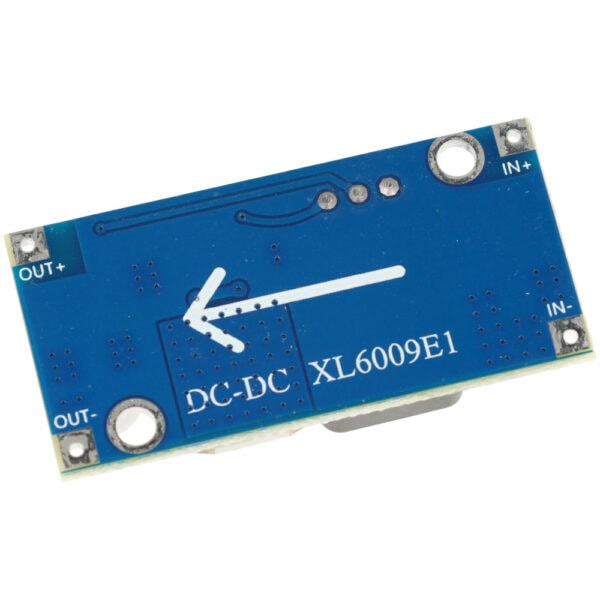

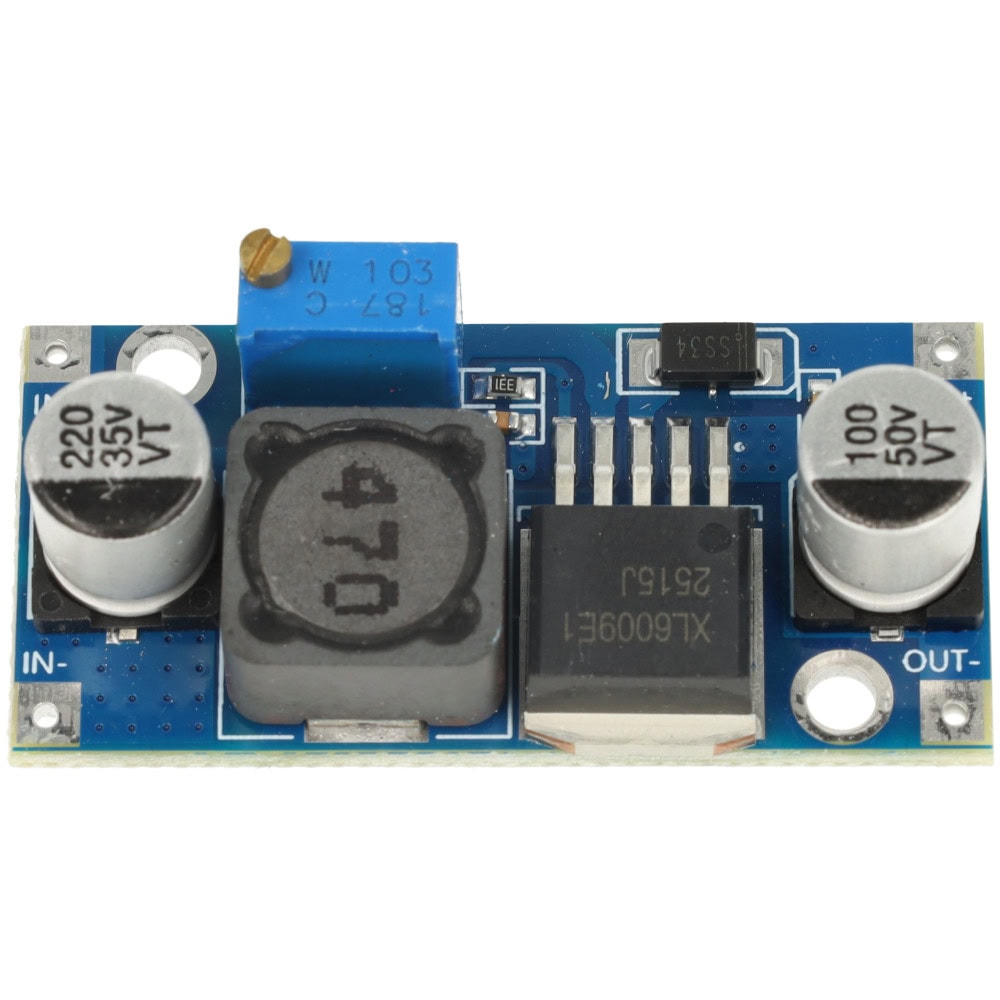

Przetwornica step-up 2A XL6009 DC-DC

Układ przetwornicy DC-DC step-up z napięcia 3,2÷32 V na 4÷38 V.

Parametry

• Napięcie wejściowe: 3,2÷32 V
• Napięcie wyjściowe: 4÷38 V (regulowane)
• Układ przetwornicy: XL6009E1
• Prąd wyjściowy stały: 2A
• Prąd wyjściowy maksymalny: 4A (z radiatorem)
• Radiator nie jest dołączony do zestawu
• Wydajność: Max 94%
• Częstotliwość: 400 kHz
• Temperatura pracy: -45÷85 °C
• Rozmiar: 43 x 21 x14 mm

Przydatne linki

• Dokumentacja układu XL6009

Uwaga

• Urządzenie reguluje napięcie poprzez jego podnoszenie(step-up). Napięcie zasilania musi być niższe od pożądanego napięcia wyjściowego.
• Niewłaściwe podłączenie polaryzacji zasilania uszkodzi układ.
• Urządzenie jest przeznaczone dla doświadczonych elektroników. Wymaga podstawowej wiedzy z elektroniki oraz umiejętności lutowania oraz łączenia układów. Firma nie ponosi odpowiedzialności za źle wykonaną instalację urządzenia.
• Przed podłączeniem układu docelowego do przetwornicy/stabilizatora należy upewnić się woltomierzem, że ustawione zostało odpowiednie napięcie wyjściowe.
