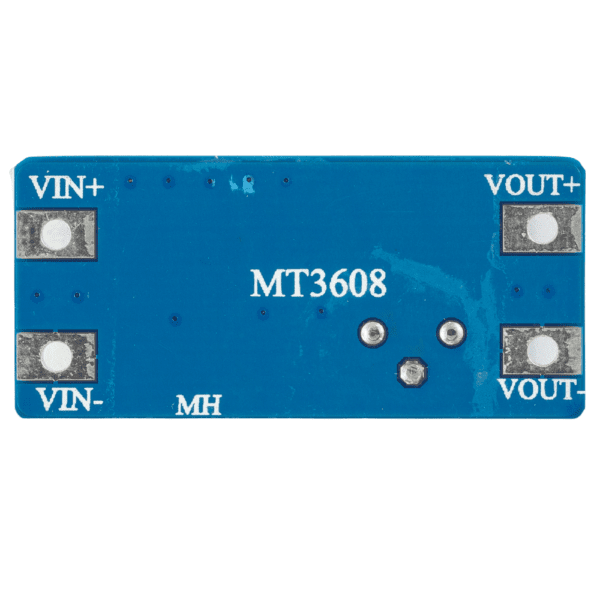

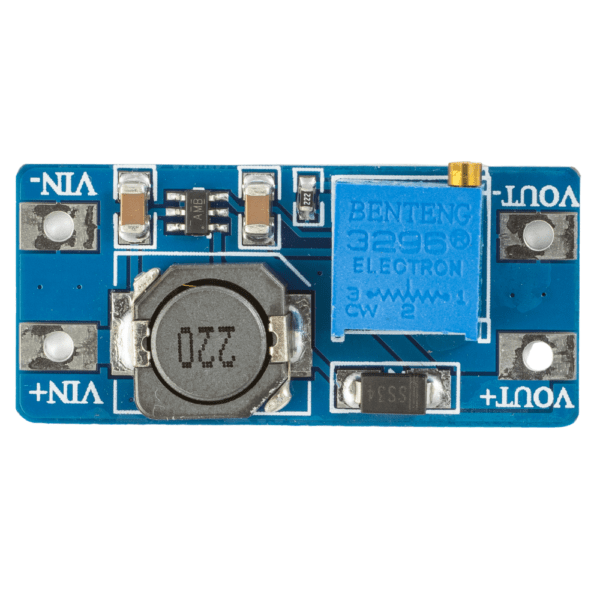

Przetwornica step-up 2A MT3608 DC-DC

Układ przetwornicy DC-DC step-up z napięcia 2 -24 V na 2-28 V. Zamiennik popularnej przetwornicy LM2577 i XL6009.

Prąd znamionowy przetwornicy to 2A. Maksymalny prąd chwilowy 3A.

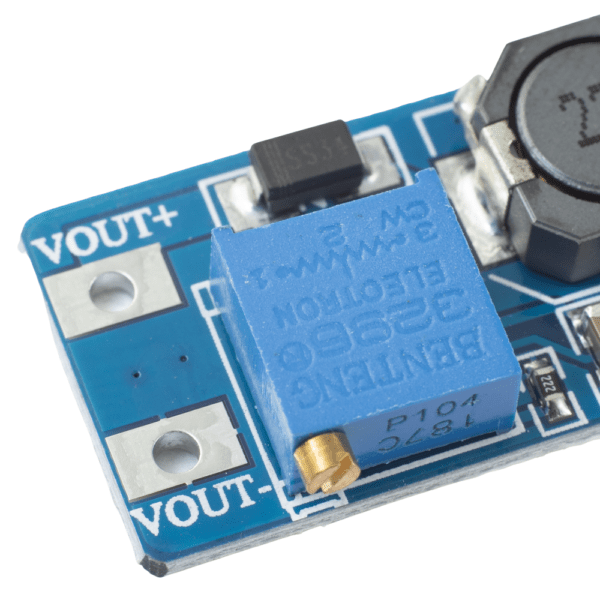

Posiada potencjometr wieloobrotowy, którym ustawisz napięcie wyjściowe. Potencjometr zmienia się w bardzo wąskim zakresie. Przy pierwszym uruchomieniu być może trzeba będzie go przekręcić kilkukrotnie, zanim zacznie się zmieniać napięcie wyjściowe.

Parametry przetwornicy step-up MT3608

• Napięcie wejściowe: 2 – 24 V
• Napięcie wyjściowe regulowane: 2 – 28V (regulowane)
• Układ przetwornicy: MT3608 (odpowiednik SX1308)
• Prąd wyjściowy stały: 2A
• Prąd maksymalny chwilowy: 3A
• Wydajność: Min 95%
• Częstotliwość: 1200 kHz
• Temperatura pracy: -5÷55 °C
• Rozmiar: 37 x 17 x 8 mm

Uwaga

• Urządzenie reguluje napięcie poprzez jego podnoszenie(step-up). Napięcie zasilania musi być niższe od pożądanego napięcia wyjściowego.
• Niewłaściwe podłączenie polaryzacji zasilania uszkodzi układ.
• Urządzenie jest przeznaczone dla doświadczonych elektroników. Wymaga podstawowej wiedzy z elektroniki oraz umiejętności lutowania oraz łączenia układów. Firma nie ponosi odpowiedzialności za źle wykonaną instalację urządzenia.
• Przed podłączeniem układu docelowego do przetwornicy/stabilizatora należy upewnić się woltomierzem, że ustawione zostało odpowiednie napięcie wyjściowe.
