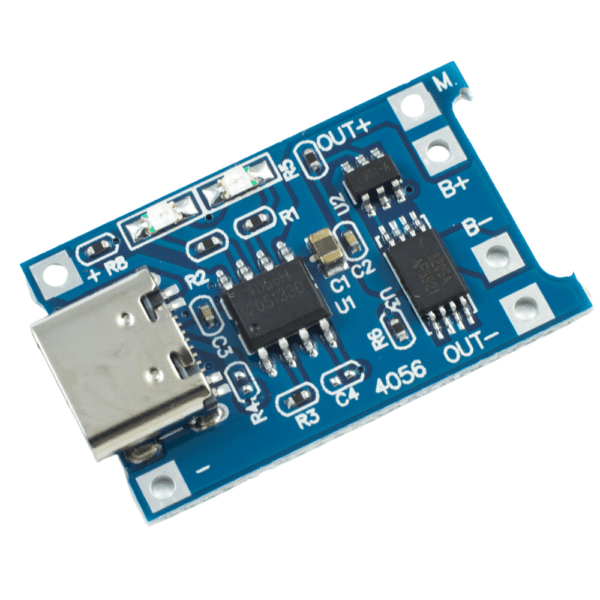

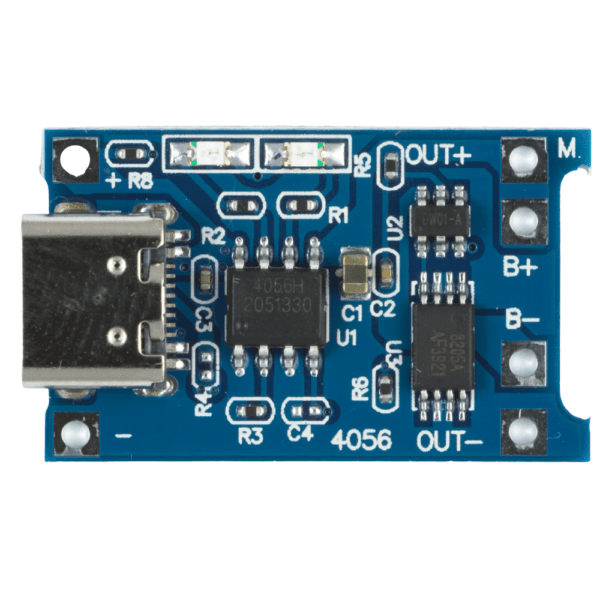

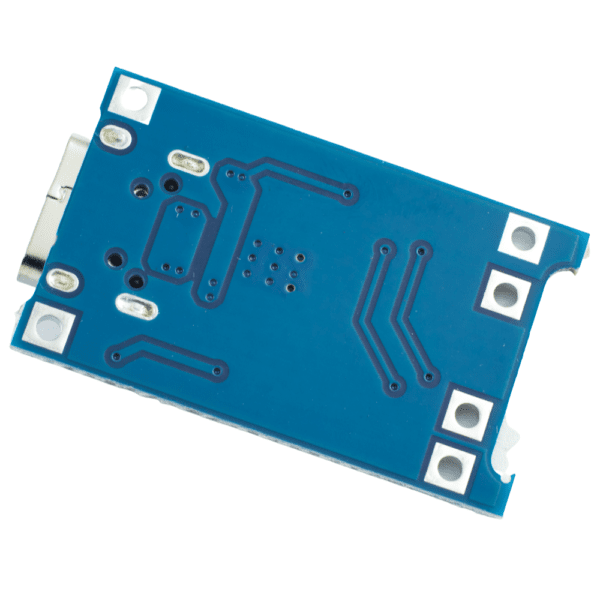

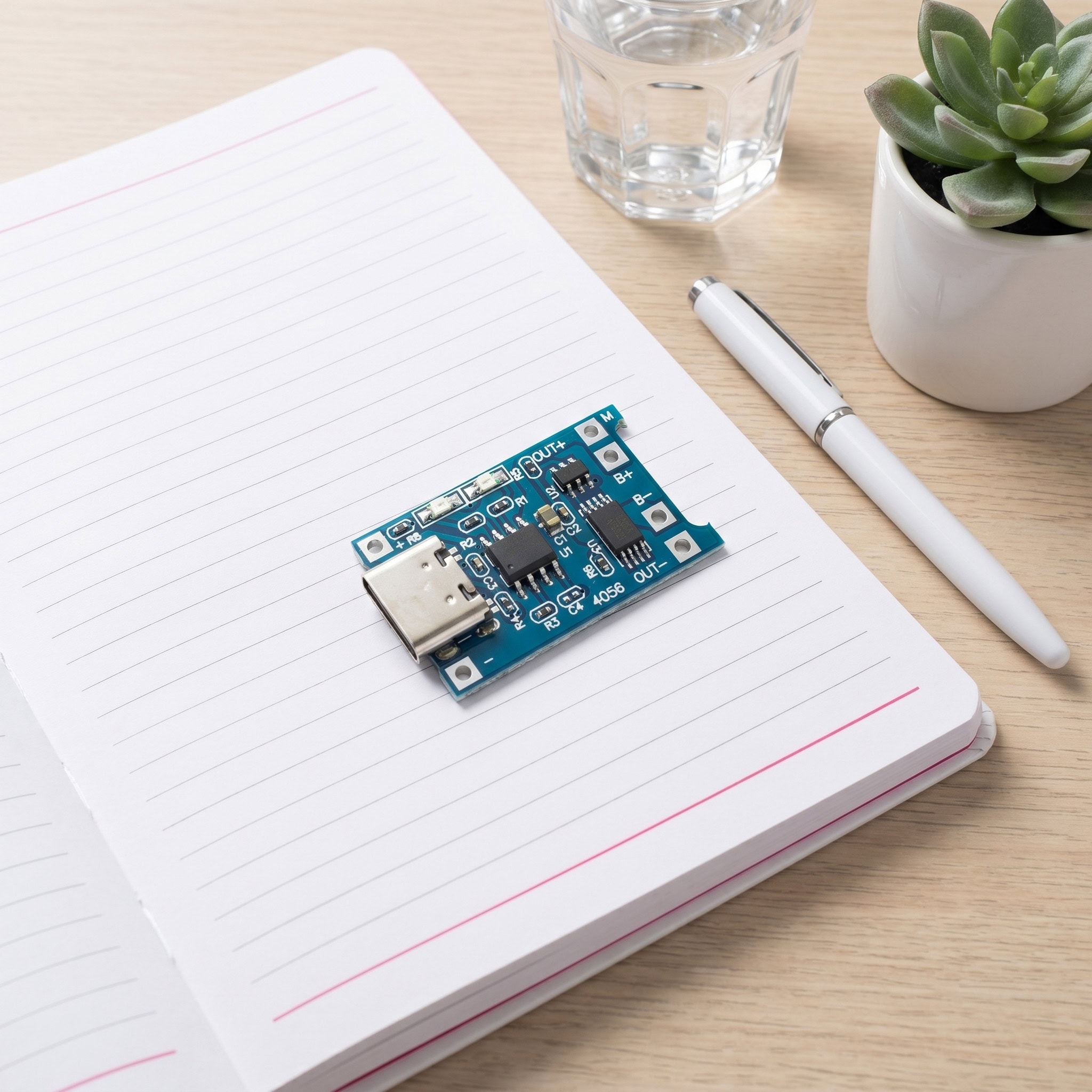

Ładowarka Li-Ion Li-pol z buforem TP4056 1A USB-C

Ładowarka USB-C z zabezpieczeniami. Dedykowana do akumulatorów Li-Ion i Li-Pol 18650.

Układ TP4056 zapewnia bardzo szybkie ładowanie. Prąd ładowania to aż 1A.

Posiada funkcje zasilacza buforowego. Idealnie nadaje się jako układ do budowy małego power banka. Z jej pomocą zbudujesz urządzenie, które będzie zasilane hybrydowo. Raz z USB lub zasilacza 5V, raz z akumulatora.

Ładowarka posiada dwa rodzaje zabezpieczeń:

• Przed przeładowaniem ogniwa: Napięcie odcięcia to 4,2V
• Przed nadmiernym rozładowaniem ogniwa: Napięcie odcięcia to 2,5V

Dzięki zastosowanym zabezpieczeniom nie doprowadzisz do uszkodzenia akumulatora.

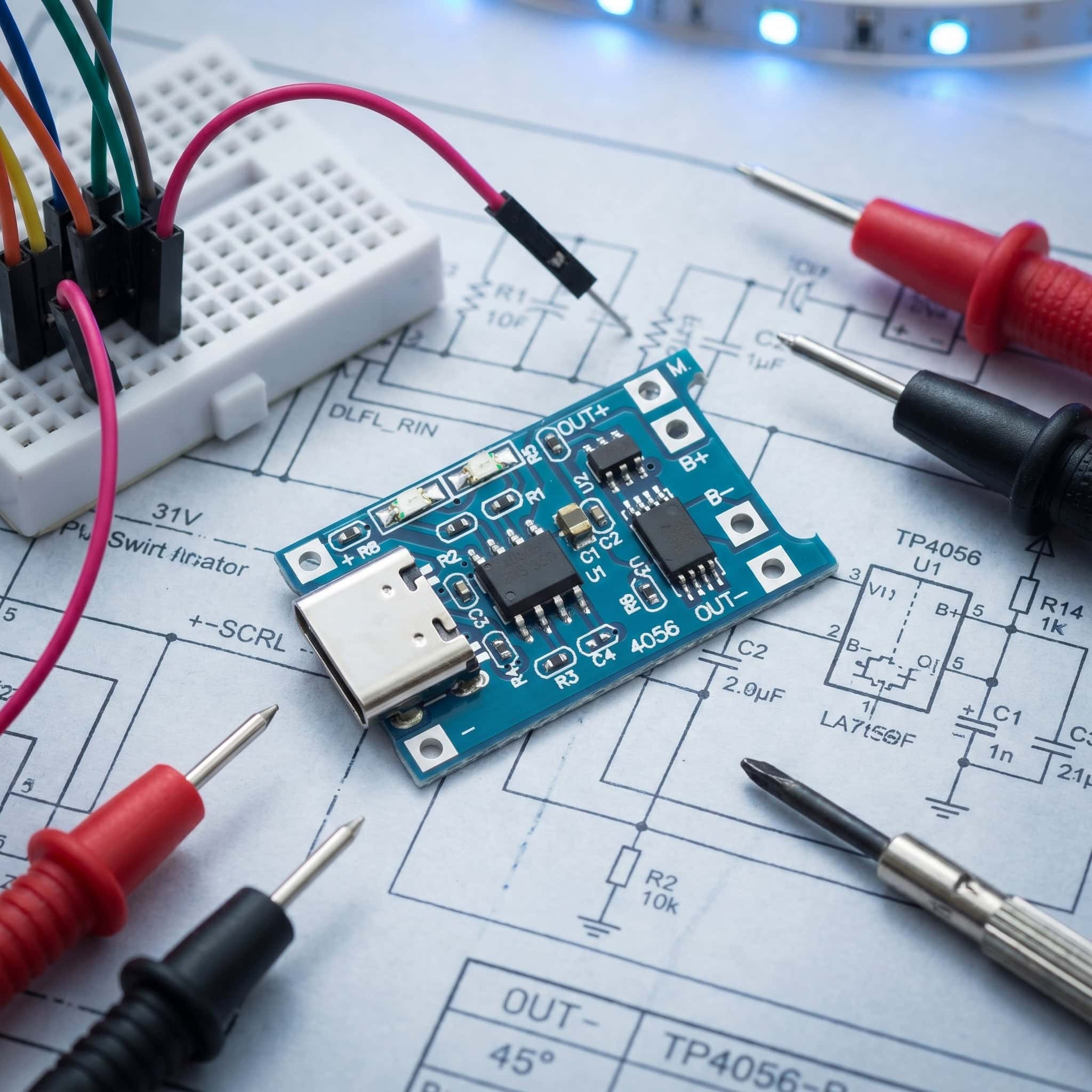

Aby ładowarka spełniała swoje funkcje, akumulator Li-Ion/Li-Pol należy podłączyć do złącz B+ i B-. Zasilany układ natomiast do OUT+ i OUT-.

Zasilenie modułu możliwe jest na 2 sposoby:

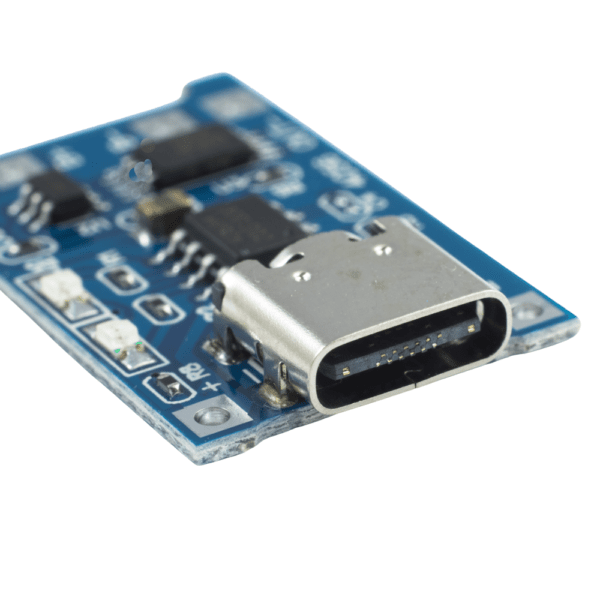

1. Poprzez złącze USB. Na tym module znajduje się USB-C. Inne wersje złącz znajdziesz w innych ofertach.
2. Poprzez pady lutownicze + i – obok złącza USB.

Zasilanie ładowarki TP4056 powinno być w zakresie 4,5 – 5 V. Proces ładowania sygnalizowany jest dwiema diodami LED. Czerwona – ładowanie trwa. Niebieska – ładowanie zakończone.

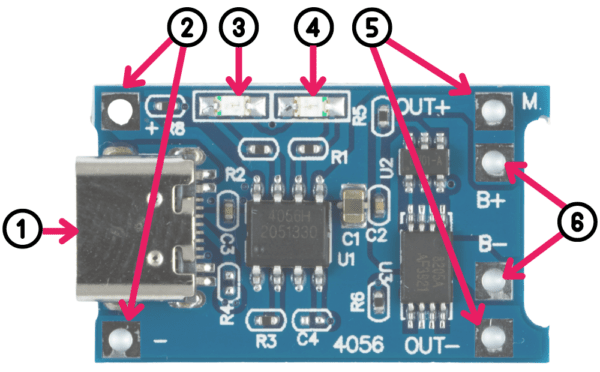

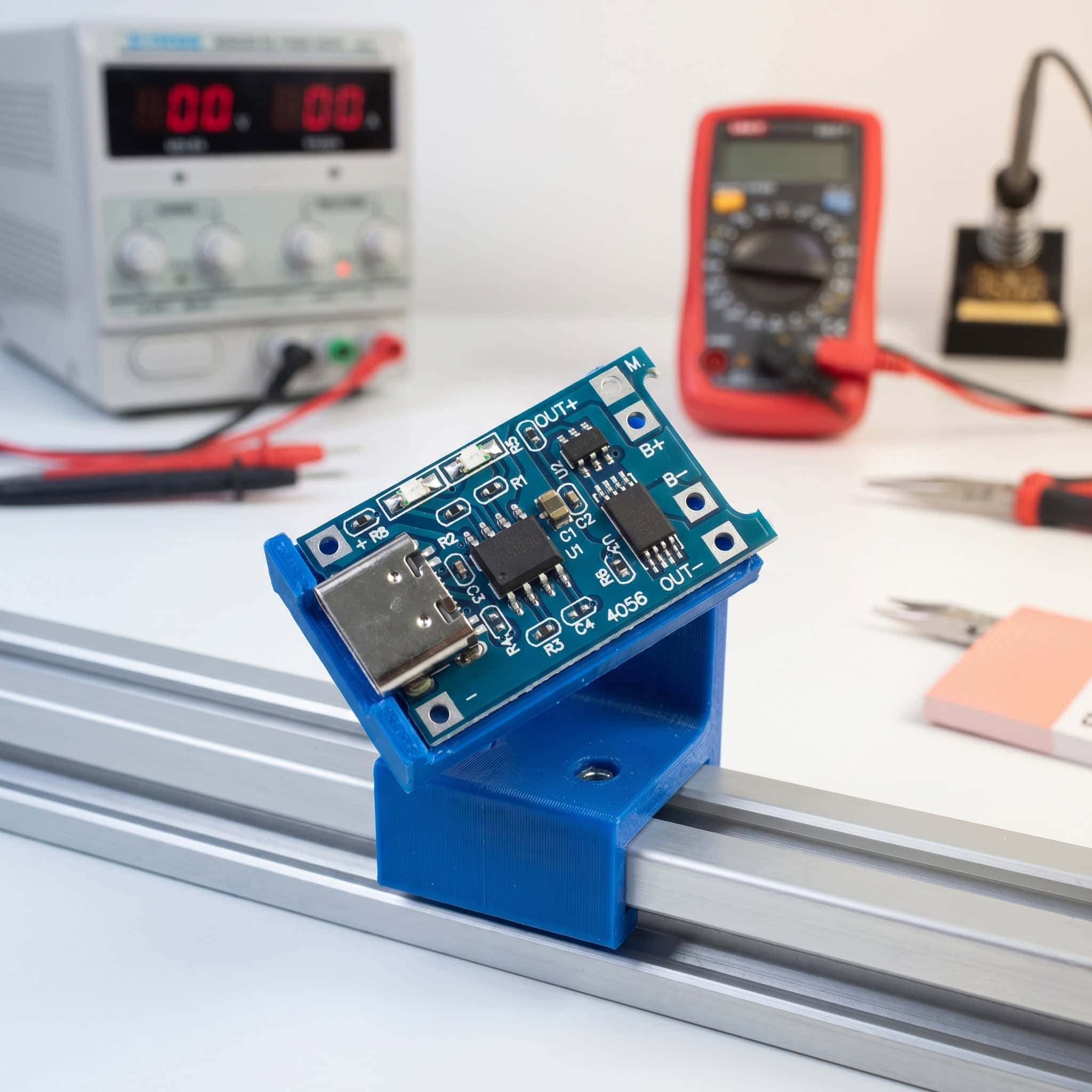

Elementy Modułu

1️⃣ Złącze zasilania (USB-C)
2️⃣ Pady zasilania
3️⃣ Dioda LED Standby (koniec ładowania)
4️⃣ Dioda LED Charge (trwa ładowanie)
5️⃣ Pady odbiornika zasilania (zasilacz buforowy)
6️⃣ Pady akumulatora Li-Ion / Li-Pol

Parametry Ładowarki Li-Ion Li-pol z buforem TP4056 1A USB-C

• Zasilanie: 4,5 ÷ 5,5 V
• Układ: TP4056
• Zasilanie przez złącze USB-C lub piny zasilania.
• Napięcie na złączu B+ B- max 4,2 V – pojedyncze ogniwo (1S)
• Napięcie naładowania: 4,2 V (zabezpieczenie)
• Napięcie progowe rozładowania: 2,5 V (zabezpieczenie)
• Maksymalny prąd ładowania: 1A
• Sygnalizacja ładowania czerwoną diodą
• Sygnalizacja zakończonego naładowania niebieską diodą
• Wymiary: 19 x 25 x 10 mm

Przydatne linki

• Dokumentacja układu TP4056

Uwaga.

• Błędne podłączenie polaryzacji doprowadzi do uszkodzenia układu
