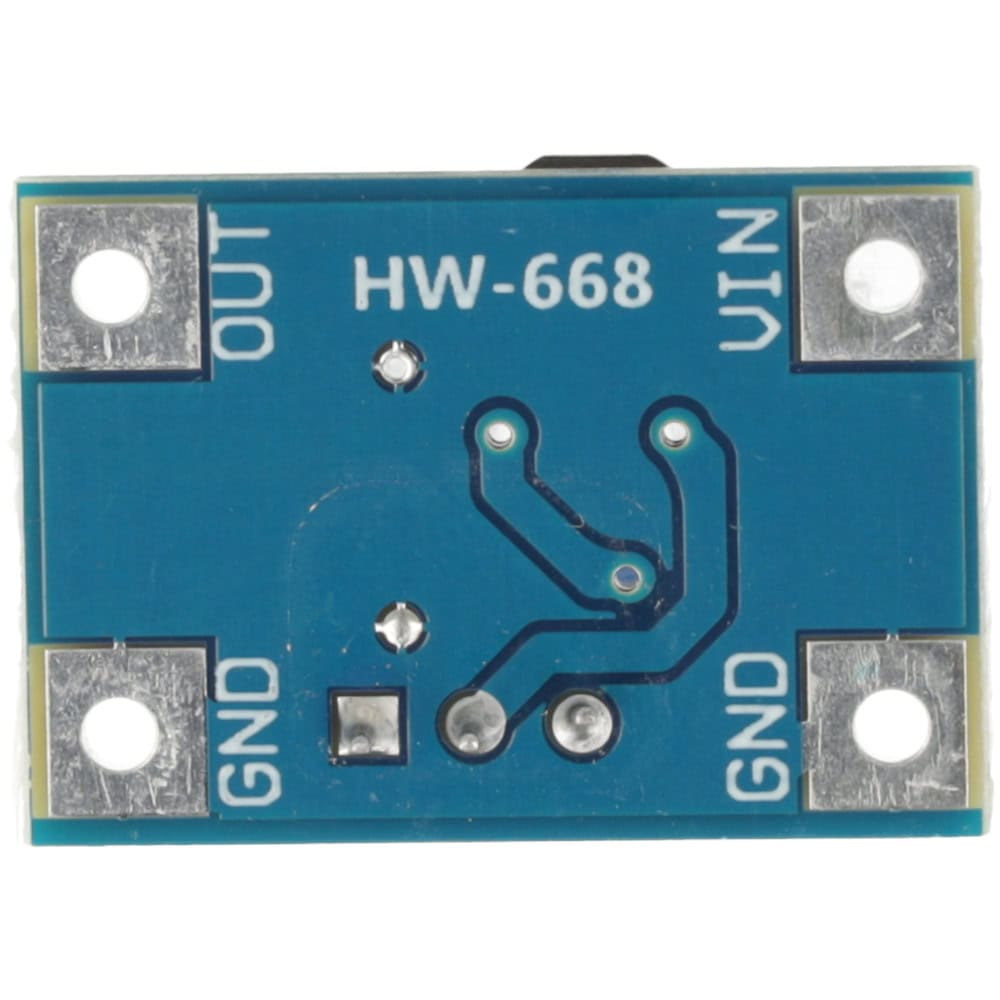

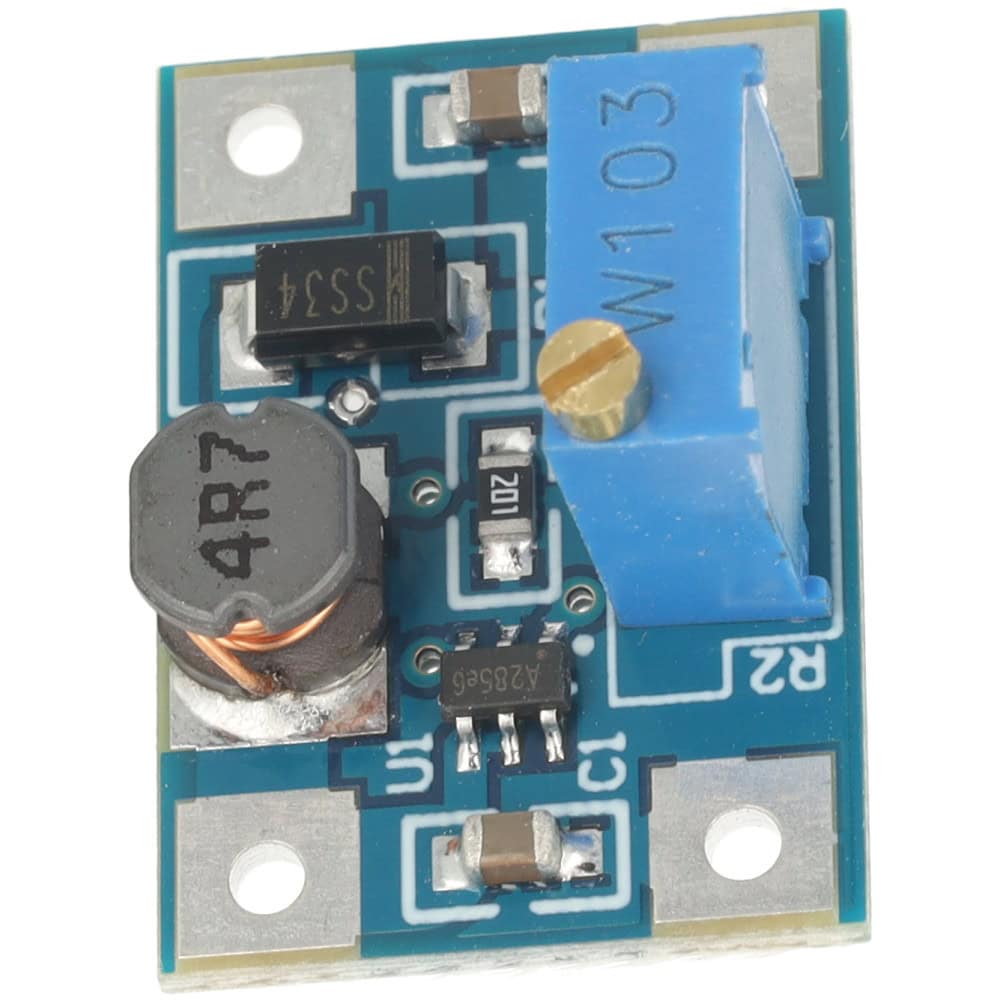

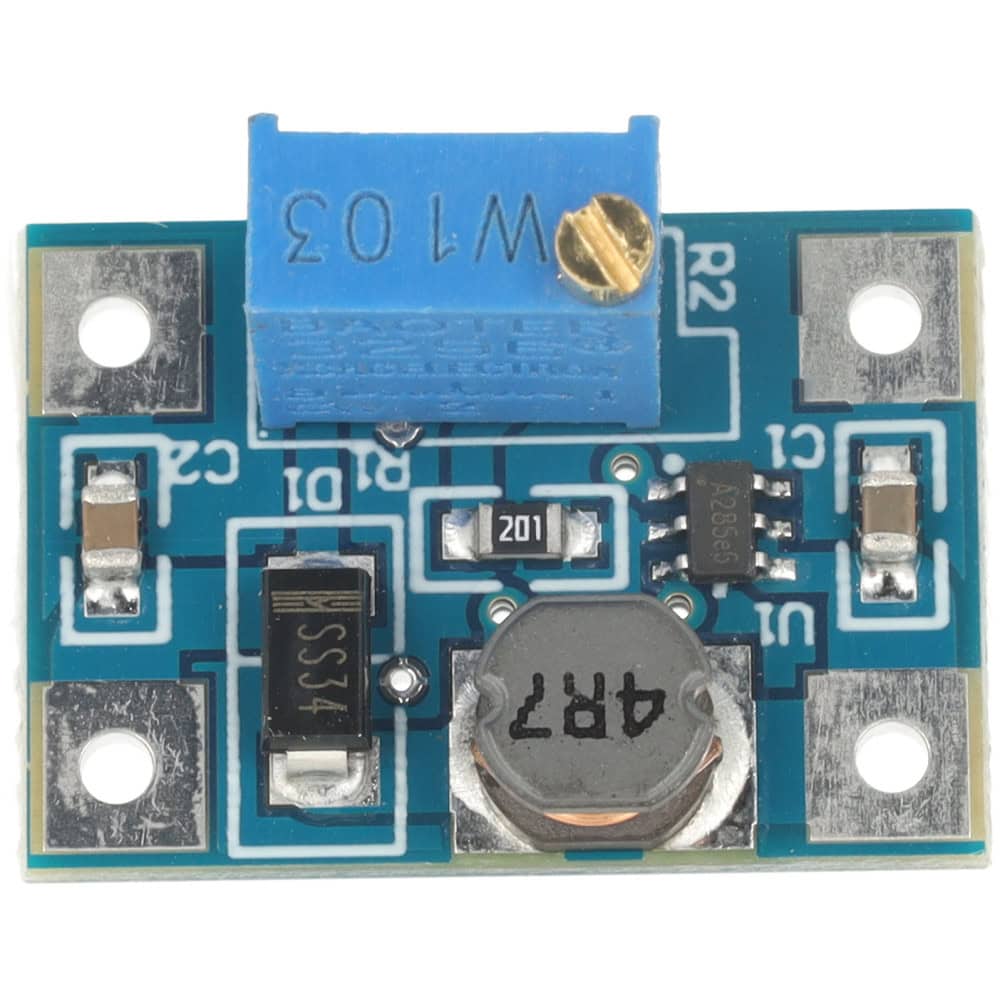

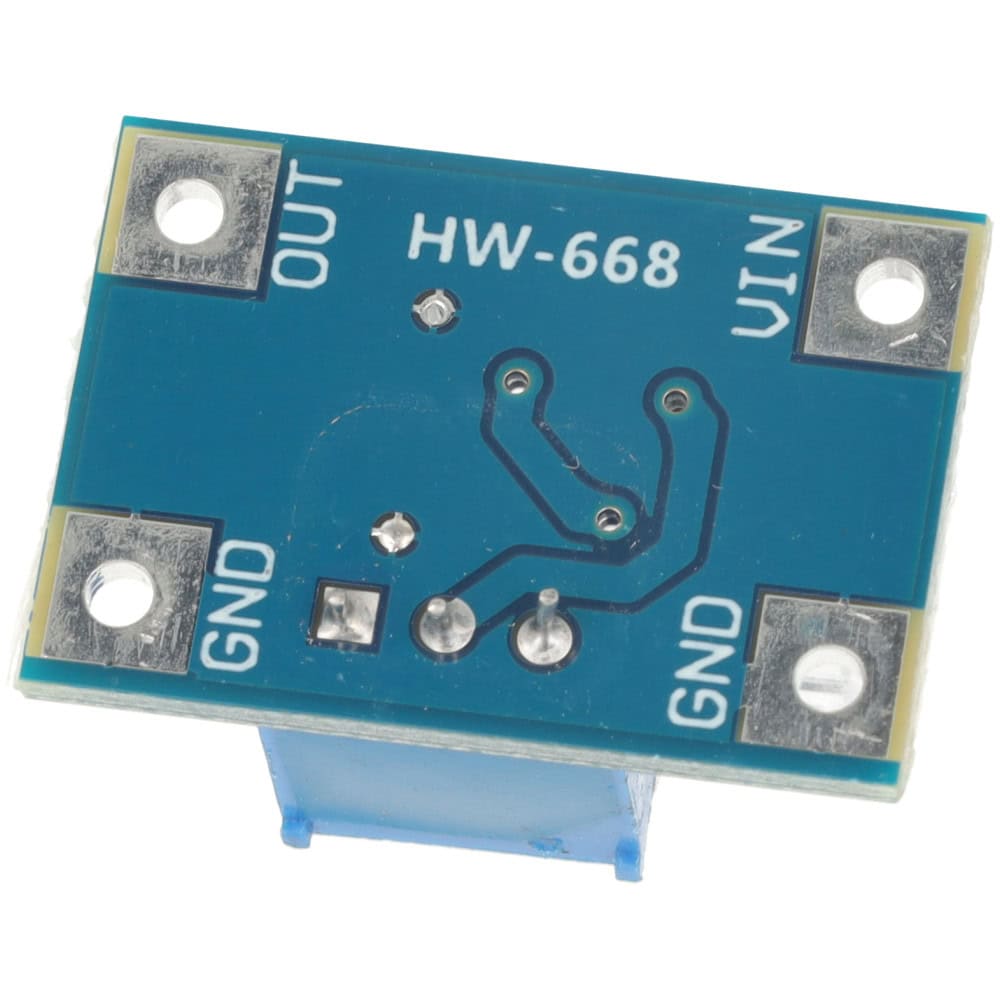

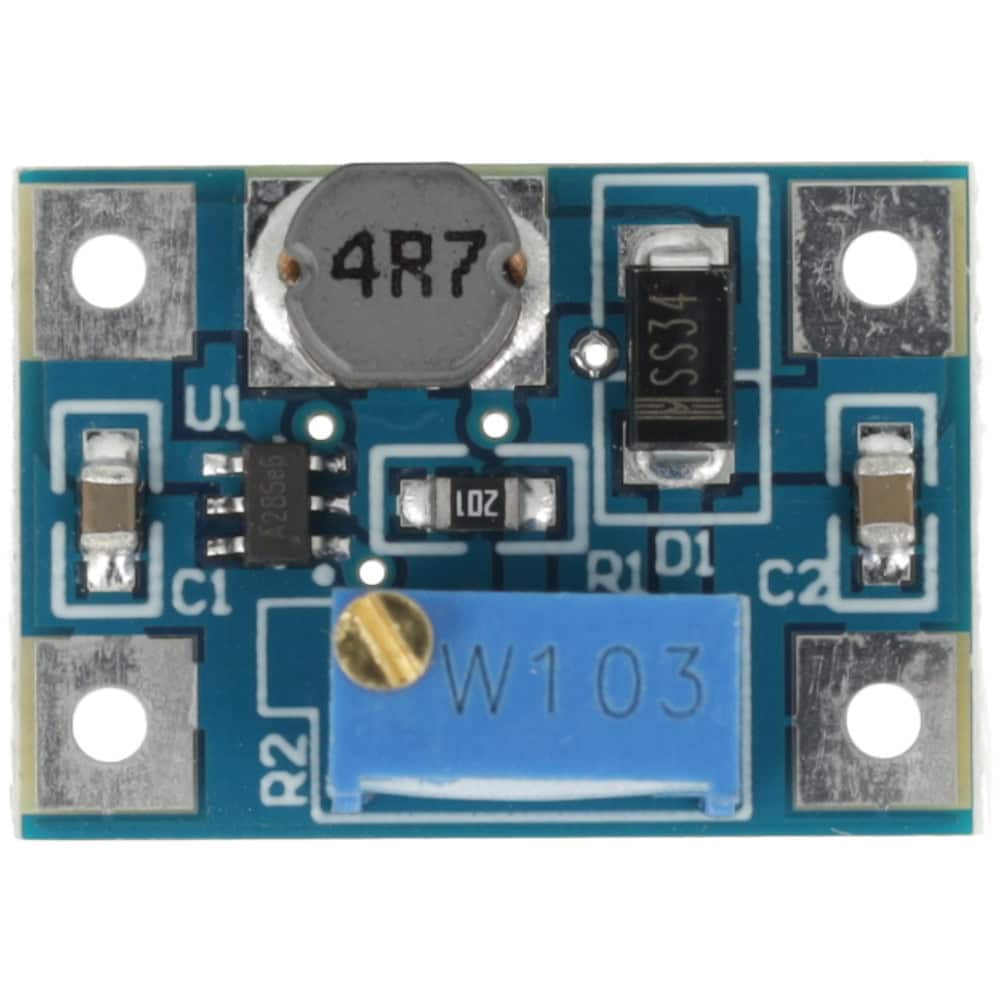

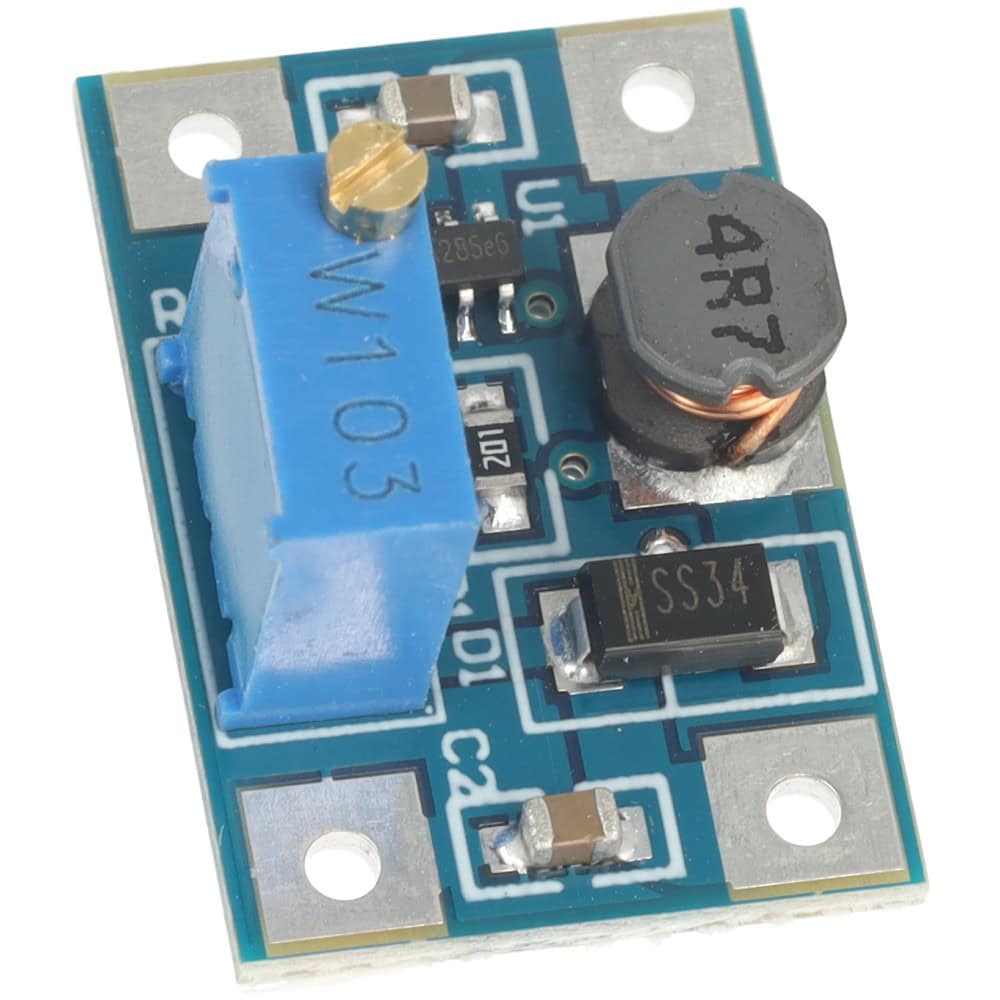

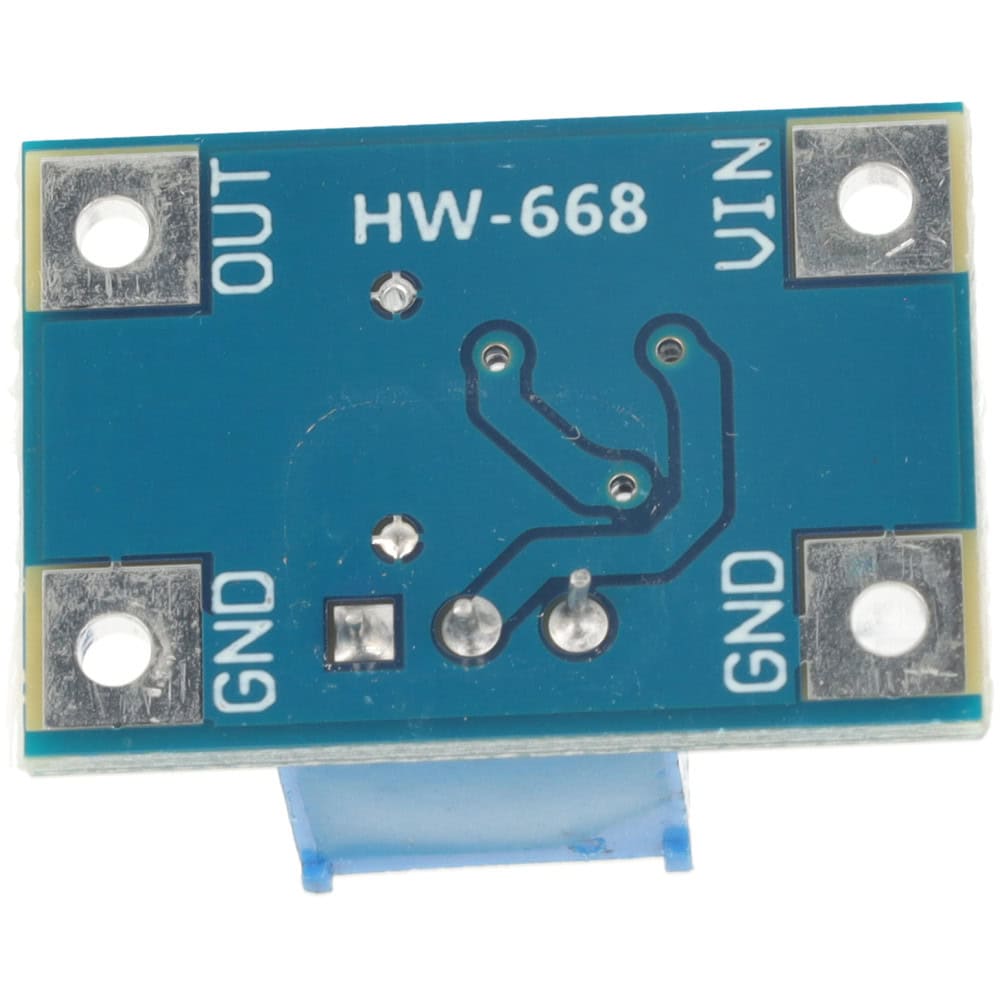

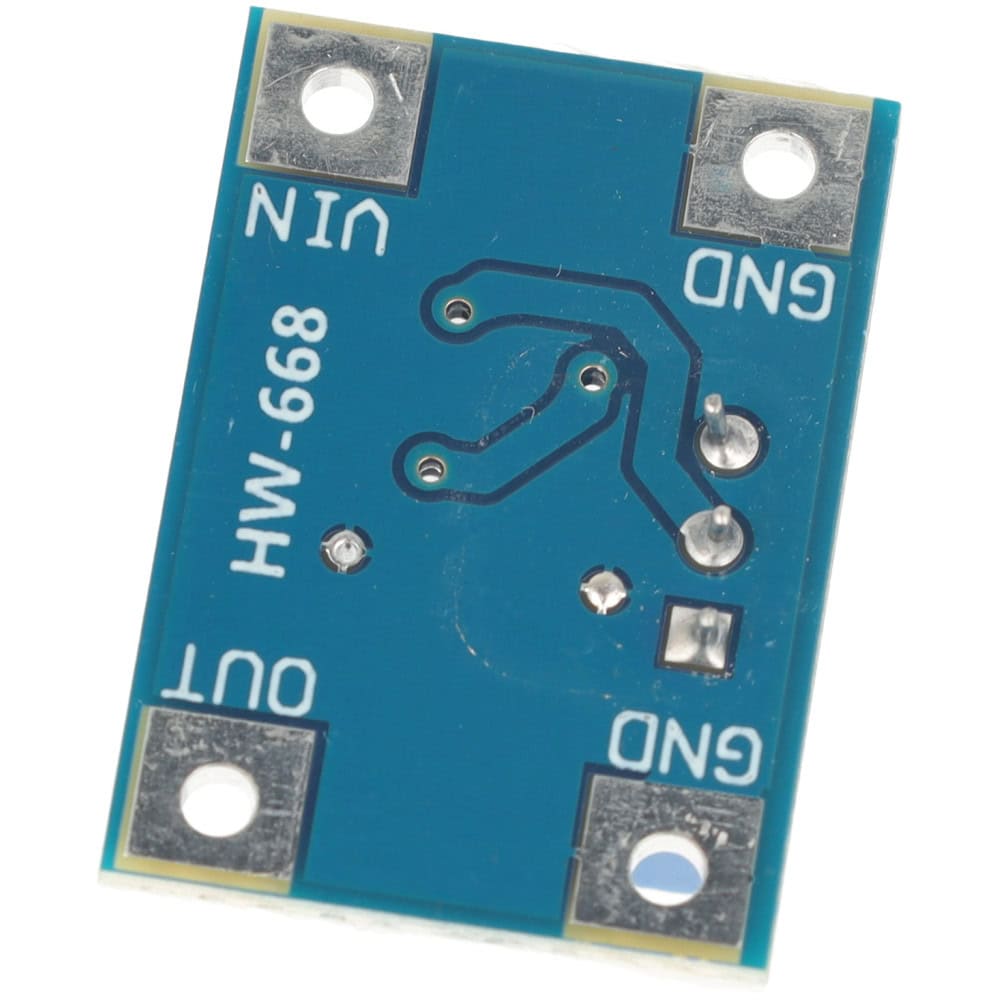

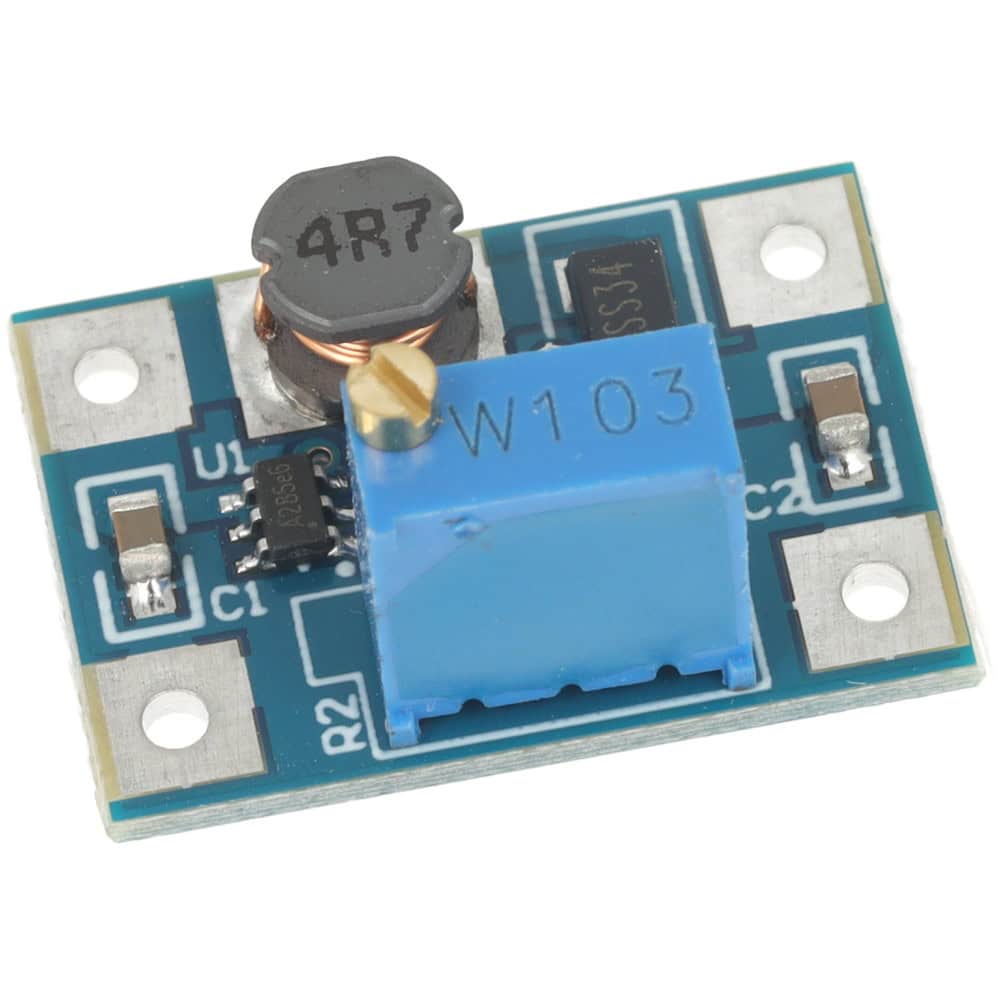

Przetwornica 2A DC-DC step-up SX1308

4,16

  • Napięcie wejściowe: 2÷24 V
  • Napięcie wyjściowe: 2÷28 V (regulowane)

Brak w magazynie

Opis

Układ przetwornicy DC-DC step-up z napięcia 2÷24 V na 2÷28 V. Zamiennik popularnej przetwornicy LM2577 i XL6009.

Parametry

  • Napięcie wejściowe: 2÷24 V
  • Napięcie wyjściowe regulowane: 2÷28V (regulowane)
  • Układ przetwornicy: SX1308
  • Prąd wyjściowy stały: 2A
  • Prąd maksymalny chwilowy: 3A
  • Wydajność: Min 95%
  • Częstotliwość: 1200 kHz
  • Temperatura pracy: -5÷55 °C
  • Rozmiar: 16,5 x 13,5 mm

    Uwaga

    • Urządzenie reguluje napięcie poprzez jego podnoszenie(step-up). Napięcie zasilania musi być niższe od pożądanego napięcia wyjściowego.
    • Niewłaściwe podłączenie polaryzacji zasilania uszkodzi układ.
    • Urządzenie jest przeznaczone dla doświadczonych elektroników. Wymaga podstawowej wiedzy z elektroniki oraz umiejętności lutowania oraz łączenia układów. Firma nie ponosi odpowiedzialności za źle wykonaną instalację urządzenia.
    • Przed podłączeniem układu docelowego do przetwornicy/stabilizatora należy upewnić się woltomierzem, że ustawione zostało odpowiednie napięcie wyjściowe.
