Płytka ESP32 ESP32-C6 WiFi 6, BLE 5.0, Zigbee
Płytka ESP32 ESP32-C6 WiFi 6, BLE 5.0, Zigbee
59,97 zł z VAT
Cena netto: 48,76 zł
16 w magazynie

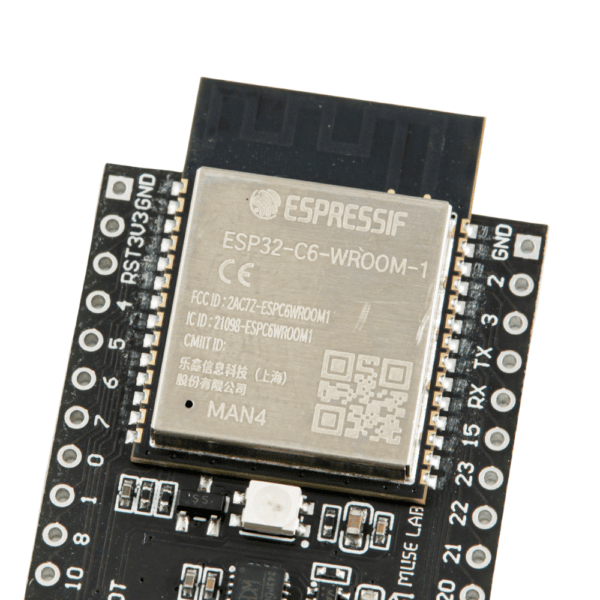

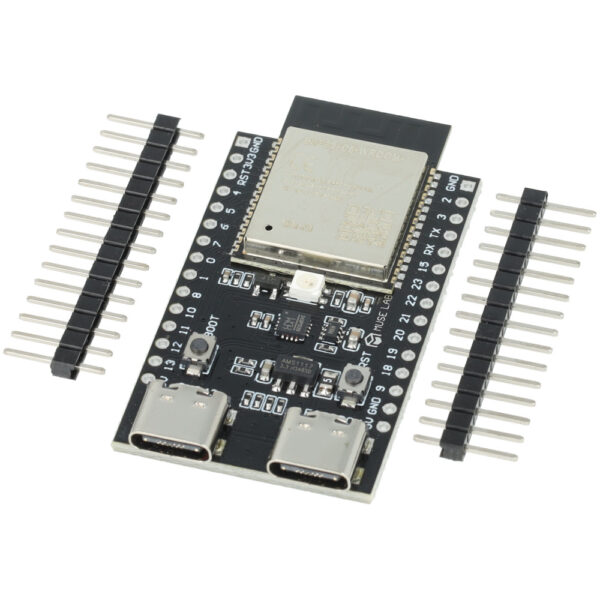

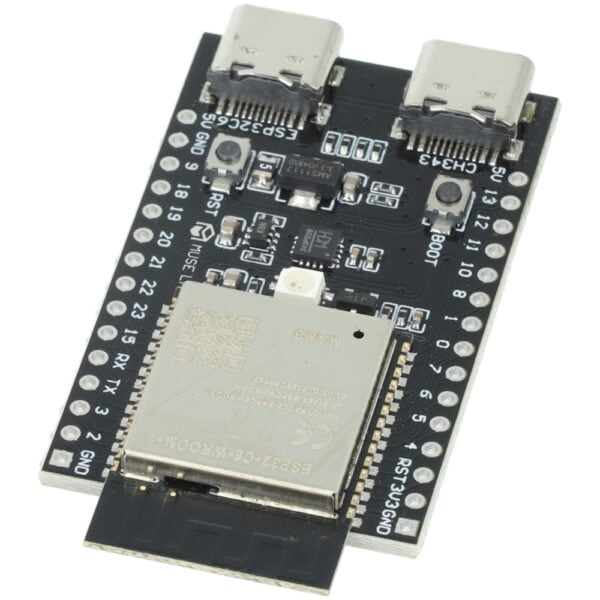

Płytka ESP32-C6-DevKit to niewielki, ale wydajny moduł z układem SoC ESP32-C6-WROOM-1 firmy Espressif. Moduł ESP32-C6 wprowadza nowoczesną łączność WiFi 6 oraz standard IEEE 802.15.4 dla popularnych protokołów Zigbee i Thread, oferując znacznie więcej możliwości w świecie projektów IoT. Posiada 4 MB pamięci FLASH, 512 kB RAM i 320 kB ROM. Na listwach goldpin wyprowadzono interfejsy GPIO, UART, I2C, SPI, ADC, SDIO, USB, I2S, TWAI, LED PWM itp. Dwa porty USB-C, dwa przyciski, diodę LED RGB, oraz konwerter USB-UART CH343P.
Korzyści
Płatność & Wysyłka
Płytka ESP32 ESP32-C6 WiFi 6, BLE 5.0, Zigbee

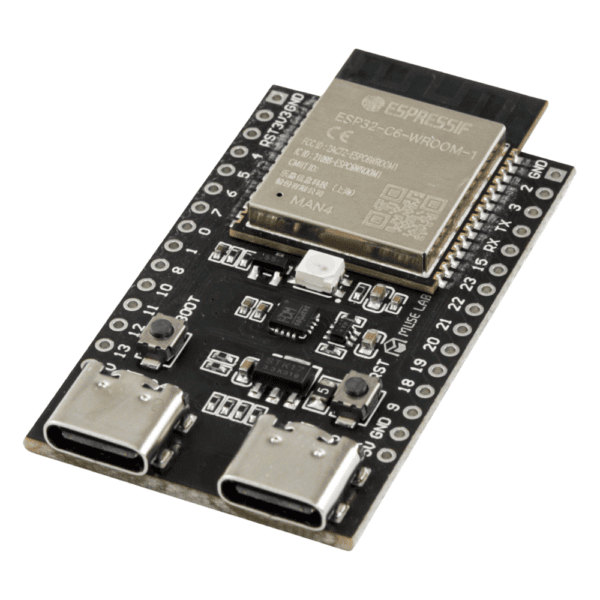

Płytka ESP32-C6-DevKit to niewielki, ale wydajny moduł do tworzenia aplikacji IoT (Internet of Things) z układem SoC ESP32-C6-WROOM-1 firmy Espressif.
Moduł ESP32-C6 wprowadza nowoczesną łączność WiFi 6 oraz standard IEEE 802.15.4 dla popularnych protokołów Zigbee i Thread, oferując znacznie więcej możliwości w świecie projektów IoT.
Płyta rozwojowa ESP32-C6-DevKit jest wyposażona w 4 MB pamięci flash i udostępnia większość wejść/wyjść z ESP32-C6. Dodatkowo posiada dwa porty USB-C, dwa przyciski, oraz diodę LED RGB, oraz konwerter USB-UART.
Ta płytka jest idealna dla hobbystów, programistów, jak i profesjonalistów, którzy chcą tworzyć najnowocześniejsze rozwiązania w dziedzinie Internetu Rzeczy. Moduł przyda się np. w Smart Home, gdzie popularne jest wykorzystanie protokołu Zigbee. Z układem SoC ESP32-C6 nie potrzebujesz dodatkowych modułów, aby łączyć się z użyciem Zigbee.
Łączność bezprzewodowa w ESP32-C6
Płyta umożliwia komunikację poprzez WiFi w standardzie 802.11 ax (WiFi 6) oraz jest wstecznie kompatybilny z poprzednimi generacjami WiFi, czyli 802.11 b/g/n. Wszystkie sieci obsługiwane są na częstotliwości 2,4 GHz. Moduł zatem jest gotowy na transformację technologiczną do najnowszego standardu.
ESP32-C6 obsługuje również Bluetooth Low Energy 5.0. Jesto to komunikacja o bardzo niskim poborze mocy. Standard 5.0 zwiększa zasięg z jakim może działać BLE.
Oprócz WiFi 6 i BLE 5.0 moduł ESP32-C6 wprowadza komunikację w standardzie IEEE 802.15.4, która umożliwia komunikację z ożyciem protokołów takich jak Zigbee lub Thread. Mając wbudowaną łączność Zigbee nie potrzebujesz dodatkowych modułów, aby tworzyć urządzenia do Smart Home.

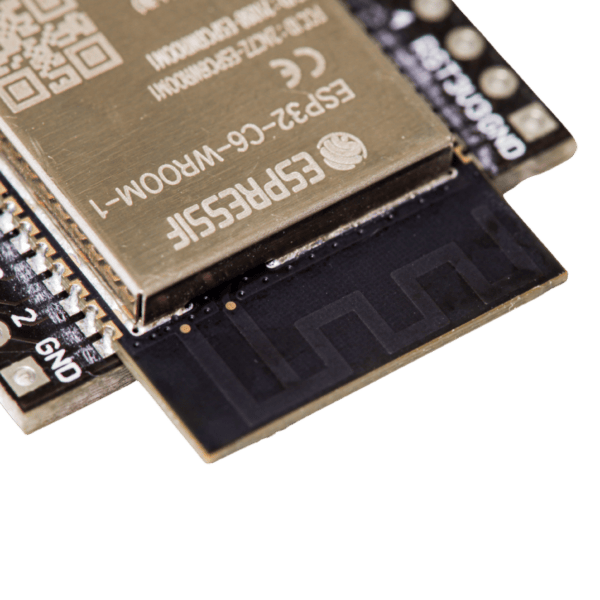

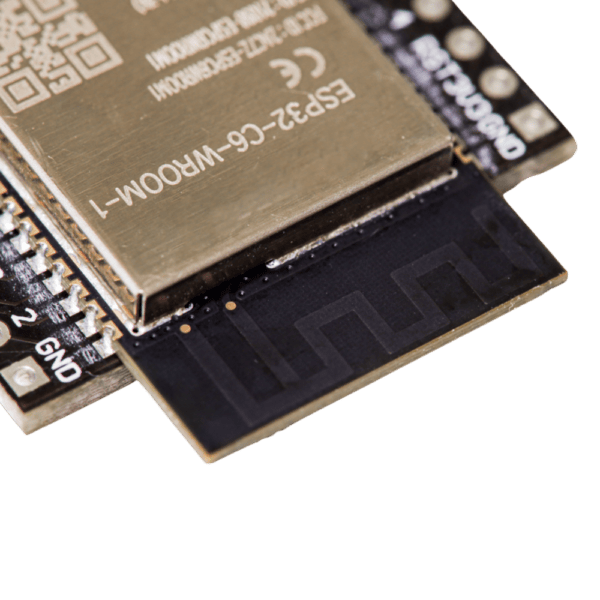

Łączność ze światem zewnętrznym zapewnia wbudowana i dopasowana antena PCB. Nie musisz się martwić o jej podłączenie.
KLUCZOWE CECHY ESP32-C6-DevKit
- ESP32-C6-WROOM-1 – jednordzeniowy 32-bitowy RISC-V taktowany do 160 MHz
- Pamięci – 4 MB FLASH SPI, 320 KB ROM, 512 KB SRAM, rdzeń RISC-V o niskim poborze mocy @ do 20 MHz
- Bezprzewodowe – Wi-Fi 6 2,4 GHz, Bluetooth 5.0 LE, radio IEEE 802.15.4 dla Zigbee 3.0 i Thread.
- Antena PCB

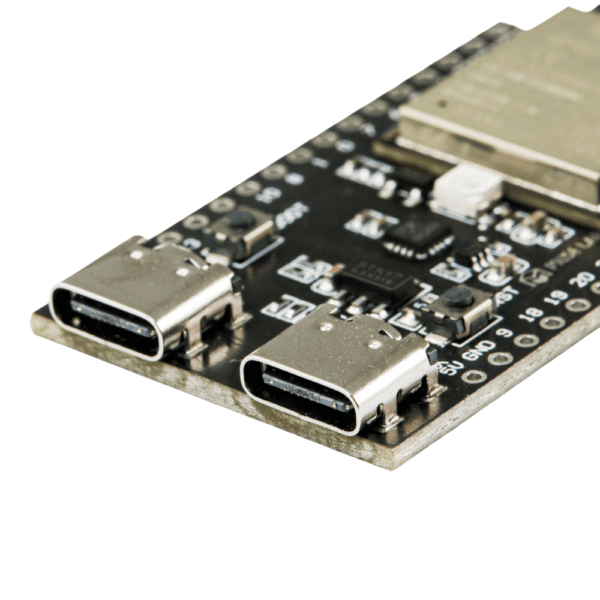

- USB – 1x Host USB Type-C, 1x USB Type-C USB-UART
- I/O – 2x 15-pinowe złącza z GPIO, UART, SPI, ADC, SDIO, USB, I2S itp.
- Przysicki – Reset i BOOT
- Dioda LED RGB
- Zworka J5 do pomiaru prądu
- Zasilanie – 5 V przez port USB-UART (zalecane), alternatywnie przez listwy pinowe 5V i GND lub listwy pinowe 3V3 i GND
- Niewielkie wymiary 25,4 x 62,74 mm
WYPOSAŻENIE I PROGRAMOWANIE PŁYTKI ESP32-C6-DEVKIT

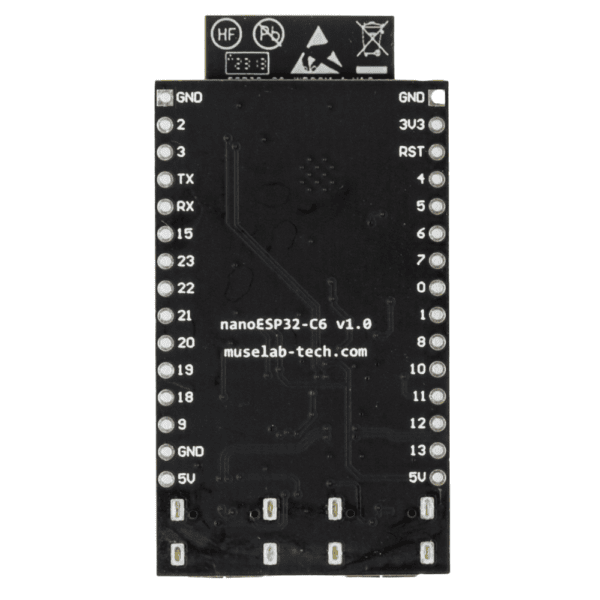

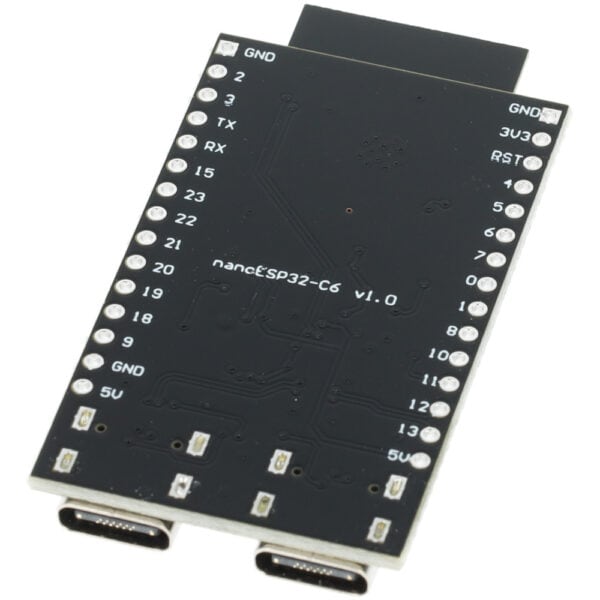

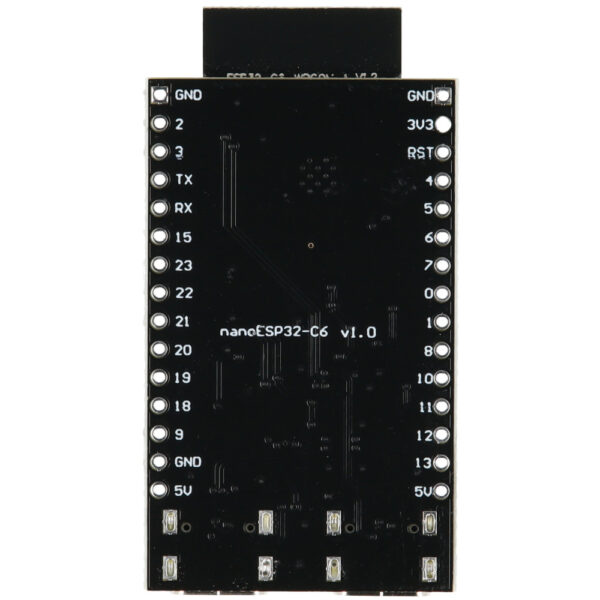

Ilość pinów GPIO w ESP32-C6 jest duża jak na te rozmiary. Wyprowadzonych pinów IO na krawędź płytki jest dokładnie 23. Do ESP32-C^-DevKit podłączysz sporą liczbę zewnętrznych modułów. Łączna liczba pinów płytki to 30.

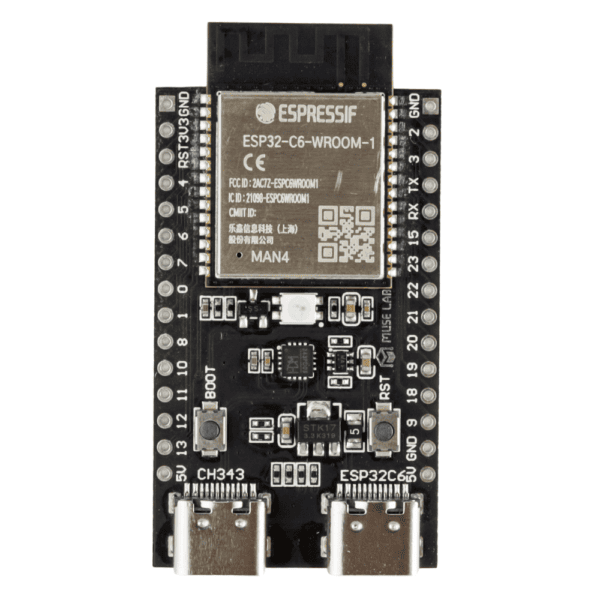

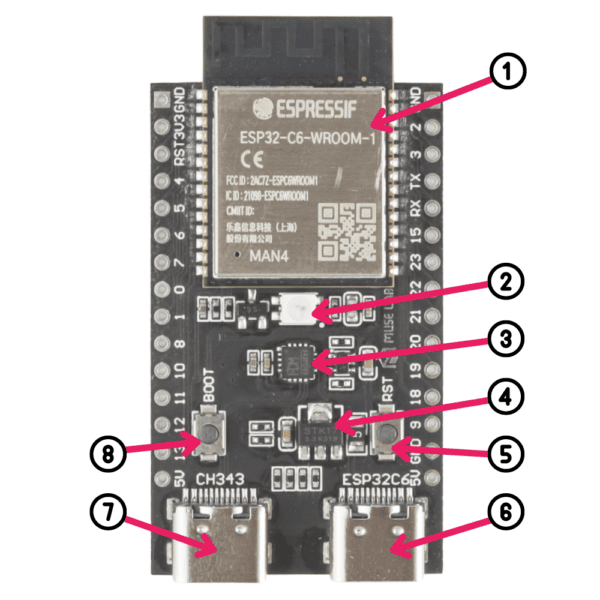

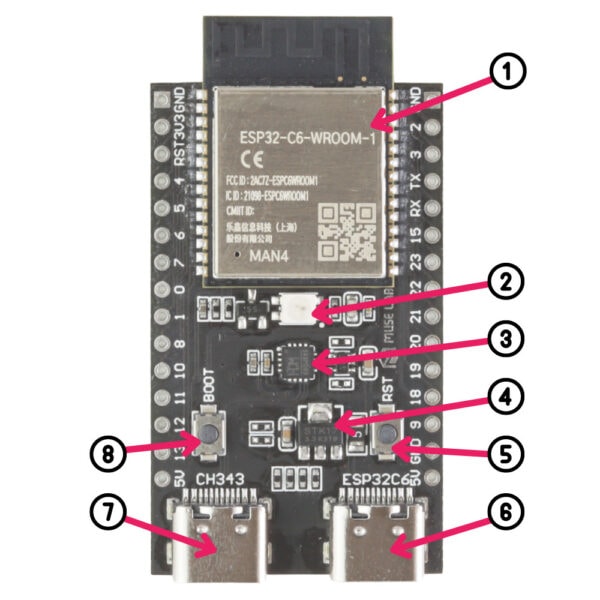

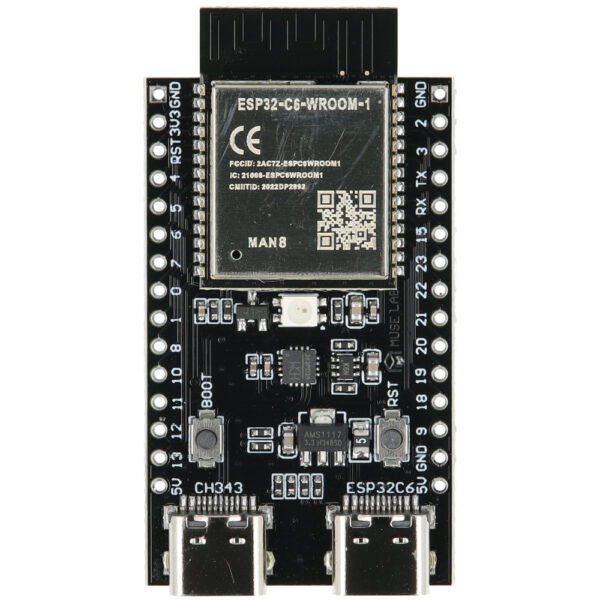

Na płytce znalazło się miejsce na dodatkowe elementy takie jak:
1️⃣ Moduł ESP32-C6-WROOM-1

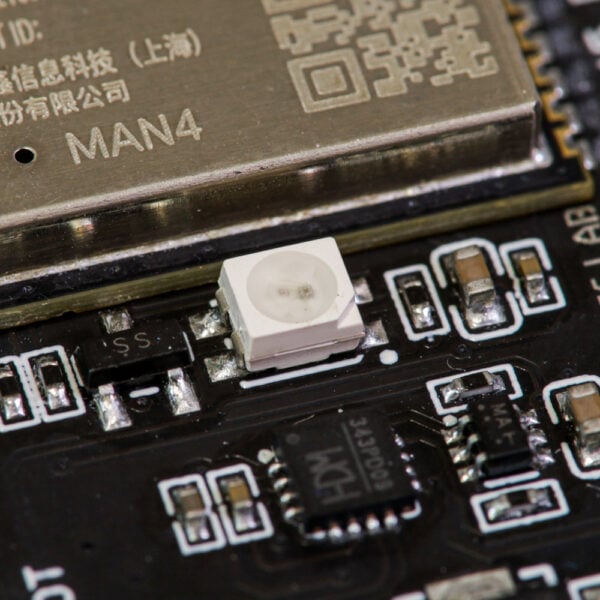

2️⃣ Dioda RGB WS28B12
3️⃣ Konwerter USB-UART CH343P
4️⃣ Stabilizator LDO 3,3V
5️⃣ Przycisk RST
6️⃣ Złącze USB-C układu ESP32-C6 USB Host
7️⃣ Złącze USB-C konwertera USB-UART do komunikacji z PC
8️⃣Przycisk BOOT
WBUDOWANY PROGRAMATOR

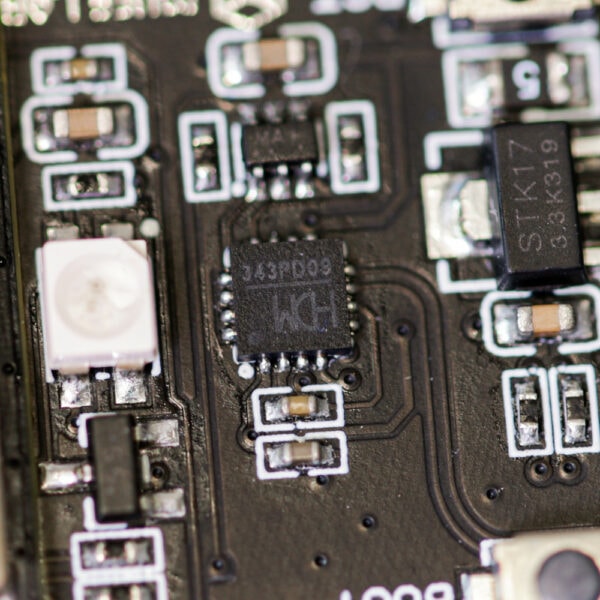

Płytka posiada wbudowany programator na układzie CH343P.
Zdecydowanie ułatwia to programowanie całego modułu. Do komputera podłączysz się przewodem przez złącze USB-C.
Oprócz programatora mamy dostępne dwa przyciski. Pomagają one wymusić stan programowania w układzie ESP32. Jest to RESET i GPIO0. Jak wprowadzić płytkę w bootloader? Na podłączonej do komputera płytce:
- Przytrzymaj EN / RST
- Przytrzymaj BOOT / IO0
- Puść EN / RST trzymając nadal BOOT / IO0
- Puść BOOT / IO0
Po tej sekwencji układ ESP32 będzie gotowy do zaprogramowania.
SPECYFIKACJA MODUŁ ESP32-C6
- Moduł ESP32-C6-WROOM-1-N4
- Układ ESP32-C6, jednordzeniowy 32-bitowy RISC-V
- Częstotliwość zegara: do 160 MHz
- 4 MB FLASH SPI
- 512 KB SRAM
- 320 KB ROM
- WiFi 6 2,4 GHz 802.11 ax
- WiFi 2,4 GHz 802.11 b/g/n
- Tryby WiFi: AP (Access Point), STA (Standalone), AP+STA
- Obsługuje technologie i zabezpieczenia: TKIP, WEP, CRC, CCMP, WPA/WPA2, WPS
- Bluetooth 5.0 LE
- Radio 802.15.4 dla Zigbee 3.0 i Thread
- Antena PCB
- 1x port Host USB Type-C
- 1x port USB Type-C dla USB-UART
- Interfejsy GPIO, UART, I2C, SPI, ADC, SDIO, USB, I2S, TWAI, LED PWM itp.
- Wbudowane funkcje Security
- RSA-3072-based secure boot
- AES-128/256-XTS-based flash encryption
- HMAC
- Trusted Execution Environment (TEE)
- Przyciski Reset i BOOT
- Dioda LED RGB WS28B12
- Zworka J5 do pomiaru prądu
- Zasilanie (opcje wzajemnie się wykluczające)
- 5 V przez port USB-UART (zalecane)
- Listwy pinowe 5V i GND
- Listwy pinowe 3V3 i GND
- Raster goldpinów: 2,54 mm
- Wymiary modułu: 25,4 x 62,8 x 4,5 mm

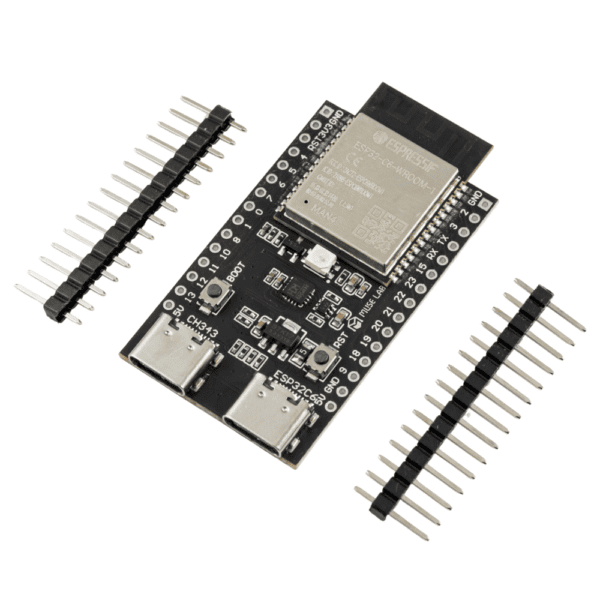

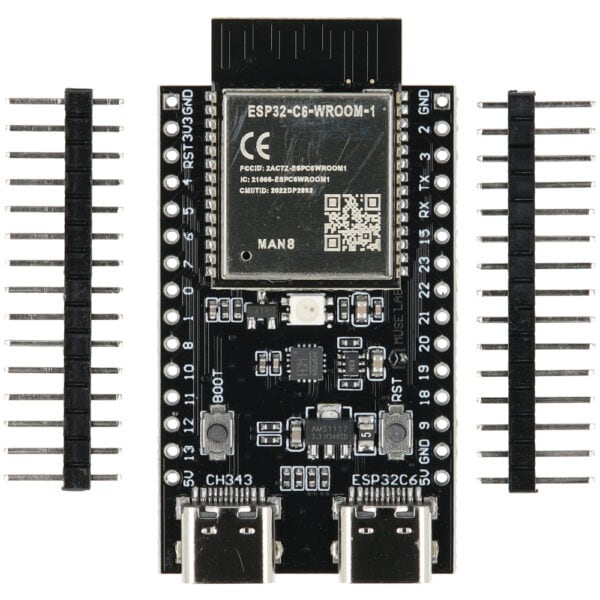

- Złącza goldpin do wlutowania w zestawie
