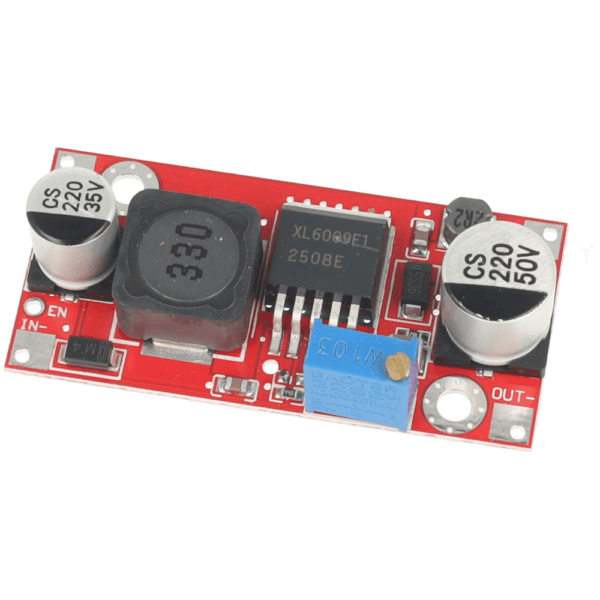

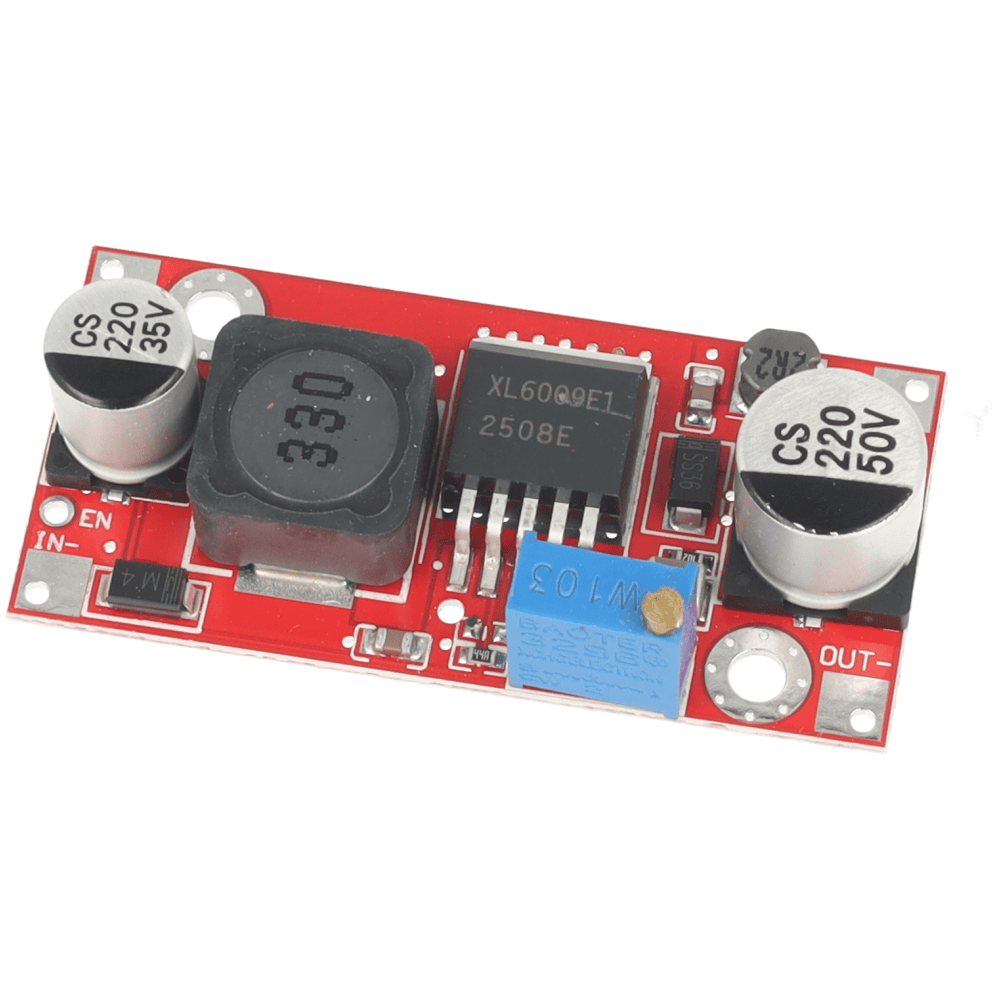

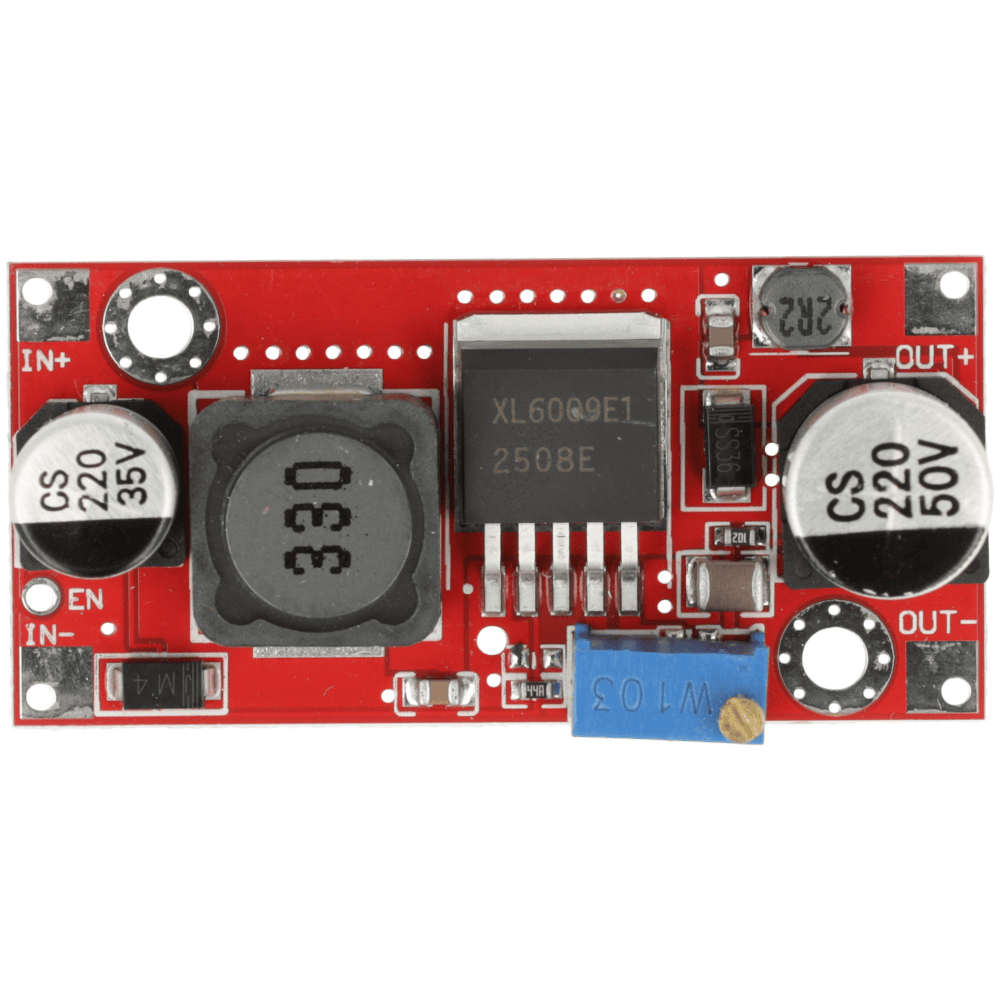

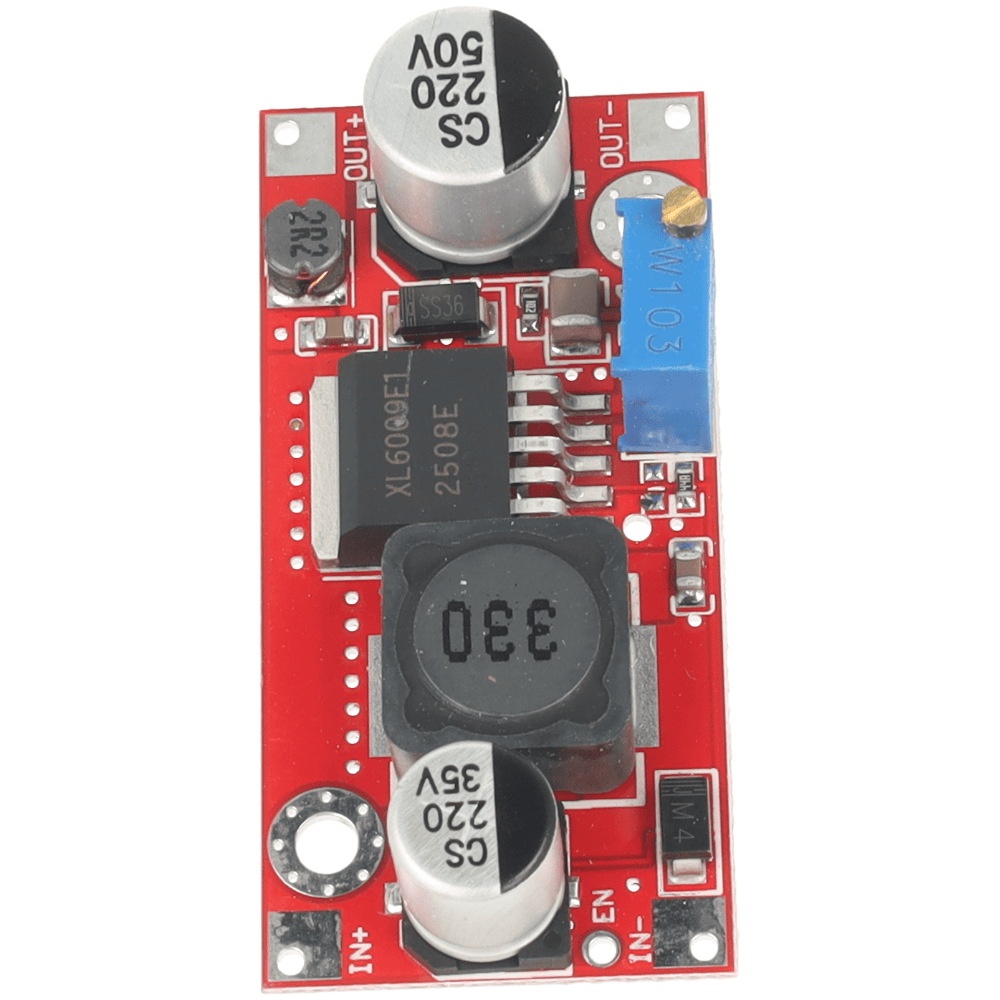

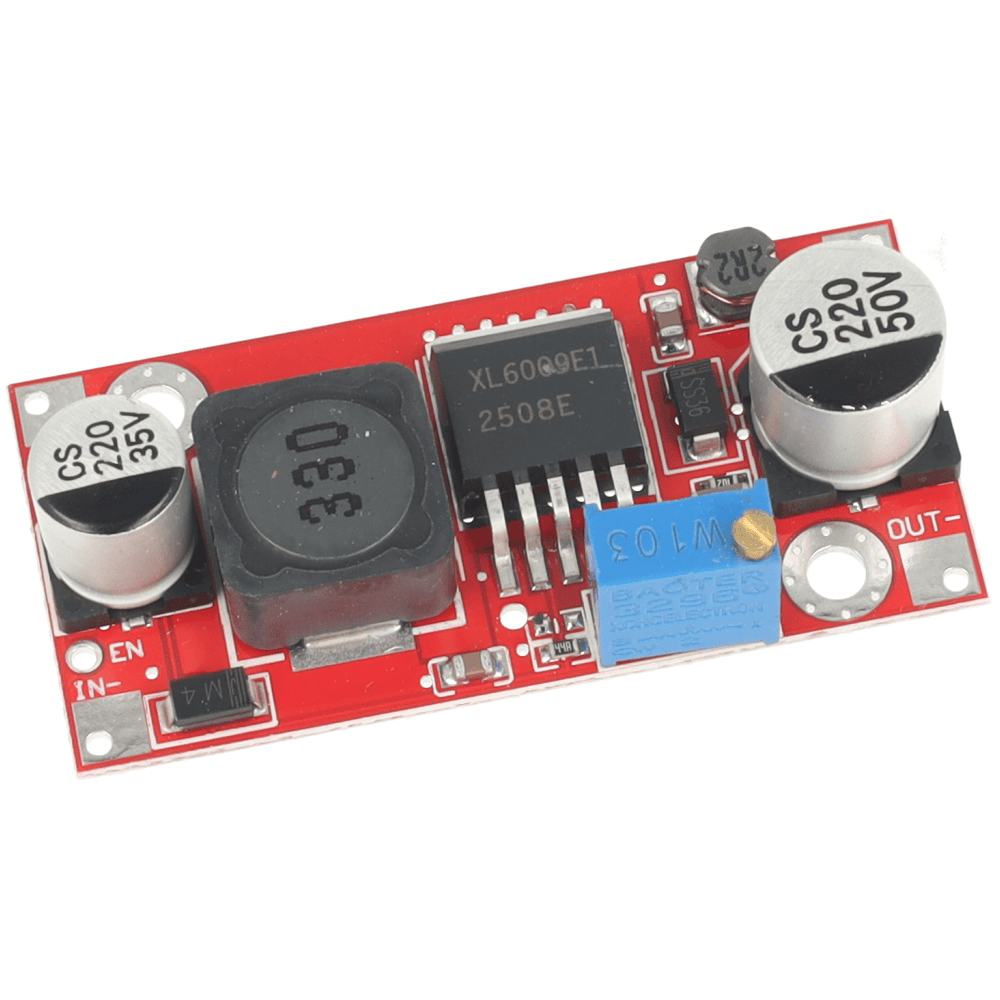

PRZETWORNICA DC-DC STEP-UP XL6009

Przetwornica DC-DC step-up XL6009 to popularny układ elektroniczny stosowany do zasilania układów elektronicznych. Jest alternatywą dla przetwornic opartych na układzie LM2577.

XL6009 oferuje wysoką wydajność i stabilność przy przetwarzaniu napięć zasilania. Jest często wykorzystywany w projektach DIY, układach zasilania awaryjnego oraz aplikacjach, gdzie konieczne jest zwiększenie napięcia zasilania z niskonapięciowego źródła.

Przetwornica XL6009 cechuje się również kompaktową budową i łatwością w integracji z innymi układami elektronicznymi.

Specyfikacja techniczna

🔌 Przetwornica: XL6009
🔌 Typ: Przetwornica step-up
⚡ Napięcie wejściowe: 5 V do 32 V DC
⚡ Napięcie wyjściowe: do 50 V DC (regulowane)
💡 Układ przetwornicy: XL6009E1
💡 Prąd wyjściowy stały: 2 A
💡 Prąd wyjściowy maksymalny: 4 A (z radiatorem)
🌡️ Temperatura pracy: -45°C do 85°C
🔋 Wydajność: do 94%
⚙️ Typ pracy: Impulsowy
⚙️ Częstotliwość pracy: 400 kHz
📏 Wymiary: 49 x 24 x 13 mm
⚖️ Waga: 12 g
🔌 Uwagi: Radiator nie jest dołączony do zestawu.

UWAGA

• Przy niskim obciążeniu oraz poza określonym zakresem pracy, tj. poniżej 3,5V na wejściu, istnieje ryzyko wystąpienia niekontrolowanych skoków napięcia wyjściowego nawet do kilkudziesięciu voltów!!!
• Urządzenie reguluje napięcie poprzez jego podnoszenie (step-up). Napięcie zasilania musi być niższe od pożądanego napięcia wyjściowego.
• Niewłaściwe podłączenie polaryzacji zasilania uszkodzi układ.
• Urządzenie jest przeznaczone dla doświadczonych elektroników. Wymaga podstawowej wiedzy z elektroniki oraz umiejętności lutowania oraz łączenia układów. Firma nie ponosi odpowiedzialności za źle wykonaną instalację urządzenia.
• Przed podłączeniem układu docelowego do przetwornicy/stabilizatora należy upewnić się woltomierzem, że ustawione zostało odpowiednie napięcie wyjściowe.
