Płytka ESP32 ESP32-C3-DevKitM-1 RISC-V WiFi + BLE 5.0

Płytka ESP32 ESP32-C3-DevKitM-1 RISC-V WiFi + BLE 5.0

ESP32-C3-DevKitM-1 to niewielka płytka deweloperska z modułem ESP32-C3-MINI-1 z rdzeniem RISC-V firmy Espressif. Wbudowane WiFi i Bluetooth Low Energy 5.0 pozwalają na zastosowanie w IoT. Pamięci Flash 4 MB, RAM 400 kB, ROM 384 kB. Antena PCB. Wbudowany programator CH340.

25,34  z VAT

Cena netto: 20,60

293 w magazynie

Zdobądź 2534 Punktów za ten produkt.

Korzyści

  • 30 dni na zwrot
  • Od 300 zł wysyłka gratis
  • Wysyłka z Polski w 24h
  • Wsparcie inżyniera

Płatność & Wysyłka

Płytka ESP32 ESP32-C3-DevKitM-1 RISC-V WiFi + BLE 5.0

Płytka ESP32 ESP32-C3-DevKitM-1 to niewielki, ale wydajny moduł do tworzenia aplikacji IoT (Internet of Things).

Został on oparty na układzie ESP32, który jest znany z wysokiej wydajności i niskiego zużycia energii. Płytka posiada m.in. procesor o taktowaniu 160 MHz, pamięć RAM o pojemności 400 kB, a także wbudowane moduły WiFi i Bluetooth.

Płytka wyposażona jest w szereg dodatkowych funkcji jak diody LED, złącza USB-C, dioda WS28B12, konwerter USB-UART.

.

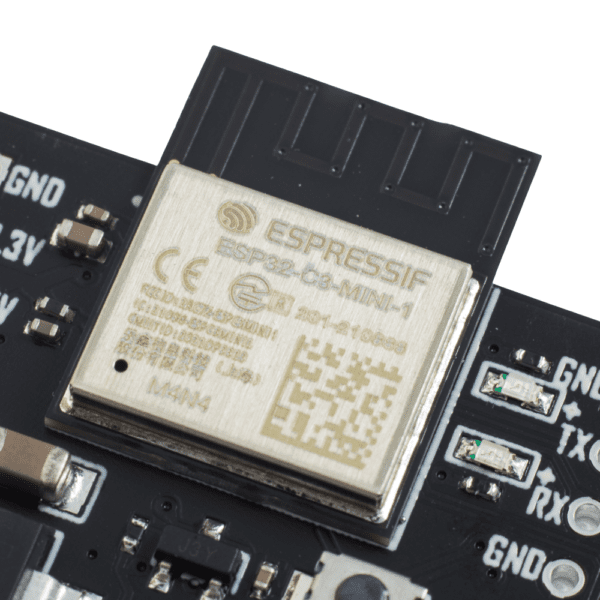

Moduł ESP32-C3-MINI-1

Moduł ESP32-C3-MINI-1 na płytce posiada układ ESP32-C3 z rdzeniem RISC-V o maksymalnym taktowaniu 1600 MHz.

Moduł obsługuje komunikachę WiFi w standardzie 802.11 b/g/n 2,4GHz oraz Bluetooth LE (Bluetoth Low Energy) v5.0, dzięki czemu nadają się do zastosowań IoT.

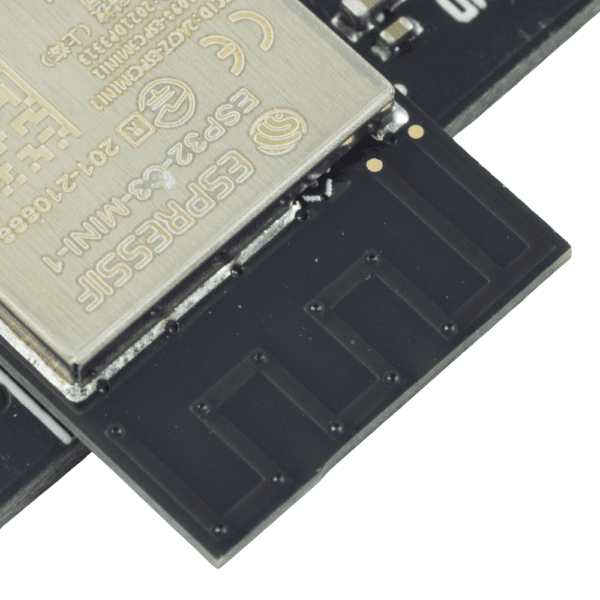

Moduł ma wbudowaną antenę PCB.

ESP32-C3-MINI-1 posiada 4 MB pamięci Flash SPI, 400 kB wbudowanej pamięci RAM i 384 kB wbudowanej pamięci ROM.

Jego popularność cały czas rośnie, co zawdzięcza między innymi swoim niewielkim rozmiarom. Z jego pomocą w łatwy sposób wejdziesz w świat IoT. Czy to inteligentny dom, czy urządzenia łączące się z chmurą. Wymyśl coś niesamowitego i to zbuduj!

Wyposażenie i programowanie płytki ESP32 ESP32-C3-DevKitM-1

Ilość pinów GPIO jest duża jak na te rozmiary. Wyprowadzonych pinów IO na krawędź płytki jest dokładnie 13. DoESP32-C3-DevKitM-1 podłączysz sporą liczbę zewnętrznych modułów. Łączna liczba pinów płytki to 30.

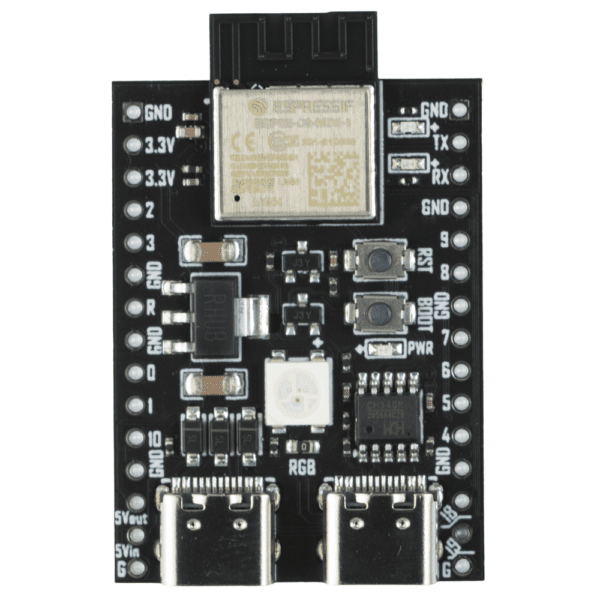

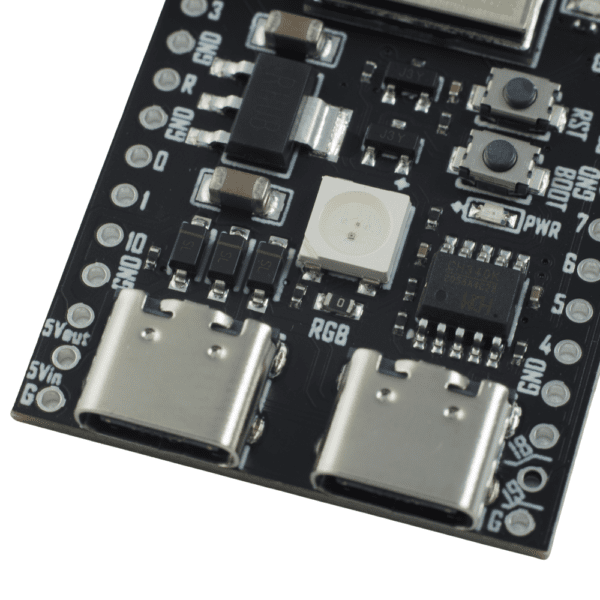

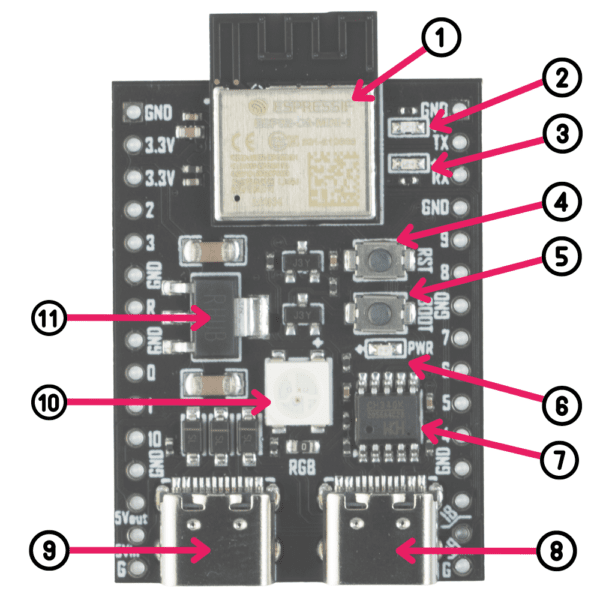

Na płytce znalazło się miejsce na dodatkowe elementy takie jak:

1️⃣ Moduł ESP32-C3-MINI-1
2️⃣ Dioda komunikacji UART TX
3️⃣ Dioda komunikacji UART RX
4️⃣ Przycisk RST
5️⃣ Przycisk BOOT
6️⃣ Dioda zasilania
7️⃣ Konwerter USB-UART CH340

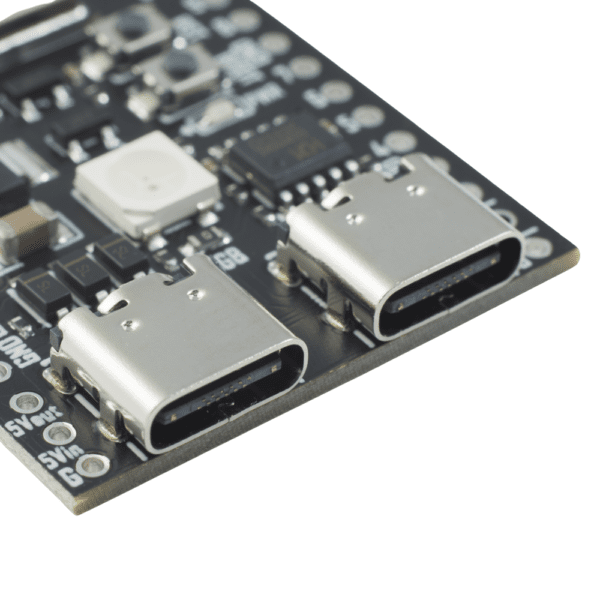

8️⃣ Złącze USB-C konwertera USB-UART do komunikacji z PC
9️⃣ Złącze USB-C układu ESP32-C3 USB OTG
1️⃣0️⃣ Dioda RGB WS28B12
1️⃣1️⃣ Stabilizator LDO 3,3V

Płytkę możesz w prosty sposób programować z poziomu Arduino IDE.

Wbudowany programator

Płytka posiada wbudowany programator na układzie CH340.

Zdecydowanie ułatwia to programowanie całego modułu. Do komputera podłączysz się przewodem przez złącze USB-C.

Oprócz programatora mamy dostępne dwa przyciski. Pomagają one wymusić stan programowania w układzie ESP32. Jest to RESET i GPIO0. Jak wprowadzić płytkę w bootloader? Na podłączonej do komputera płytce:

  • Przytrzymaj EN / RST
  • Przytrzymaj BOOT / IO0
  • Puść EN / RST trzymając nadal BOOT / IO0
  • Puść BOOT / IO0

Po tej sekwencji układ ESP32 będzie gotowy do zaprogramowania.

Specyfikacja Płytki ESP32 ESP32-C3-DevKitM-1

  • Moduł ESP32-C3-MINI-1-N4
  • Układ ESP32-C3
  • Częstotliwość zegara: do 160 MHz
  • 4 MB FLASH SPI
  • 400 kB RAM
  • 348 kB ROM
  • Moduł WiFi w standardzie 802.11 b/g/n 2,4 GHz
  • Tryby WiFi: AP (Access Point), STA (Standalone), AP+STA
  • Obsługuje technologie i zabezpieczenia: TKIP, WEP, CRC, CCMP, WPA/WPA2, WPS
  • Bluetooth Low Energy 5.0
  • Interfejsy UART / SPI / I2C / PWM / ADC / I2S / IR / GPIO / TWAI (kompatybilne z CAN 2.0)
  • Zdalna aktualizacja firmware (FOTA)
  • Stabilizator napięcia
  • Wbudowany programator CH340
  • Przycisk RESET
  • Przycisk BOOT
  • Dioda RGB WS28B12
  • Dioda zasilania
  • Diody UART TX i RX
  • Złącze USB-C do komunikacji USB-UART
  • Złącze USB-C OTG układu ESP32-C3
  • Napięcie zasilania: 5 V
  • Raster goldpinów: 2,54 mm

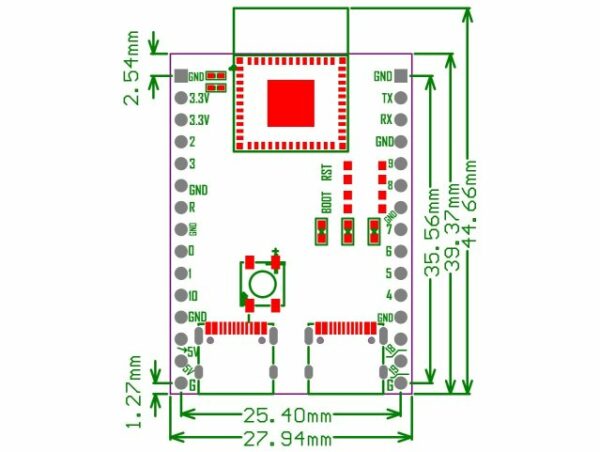

  • Wymiary modułu: 39,2 x 29,3 x 4,5 mm

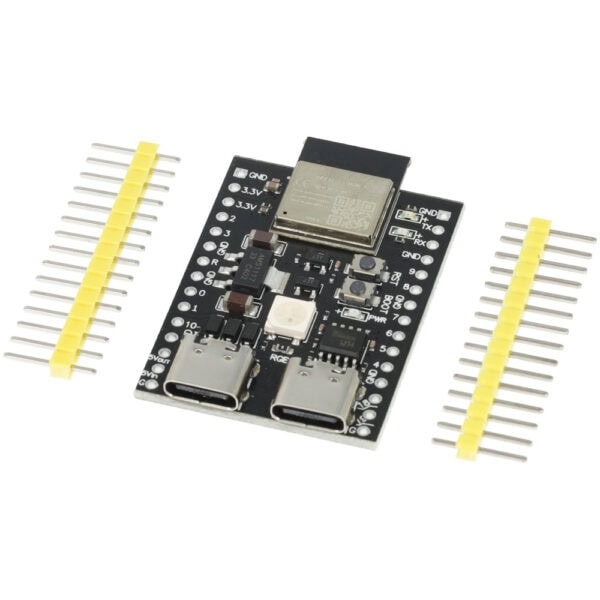

  • Złącza goldpin do wlutowania w zestawie

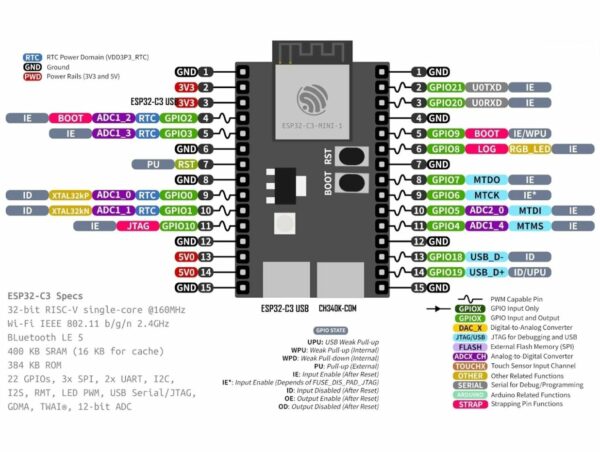

Pinout modułu ESP32-C3-DevKitM-1
