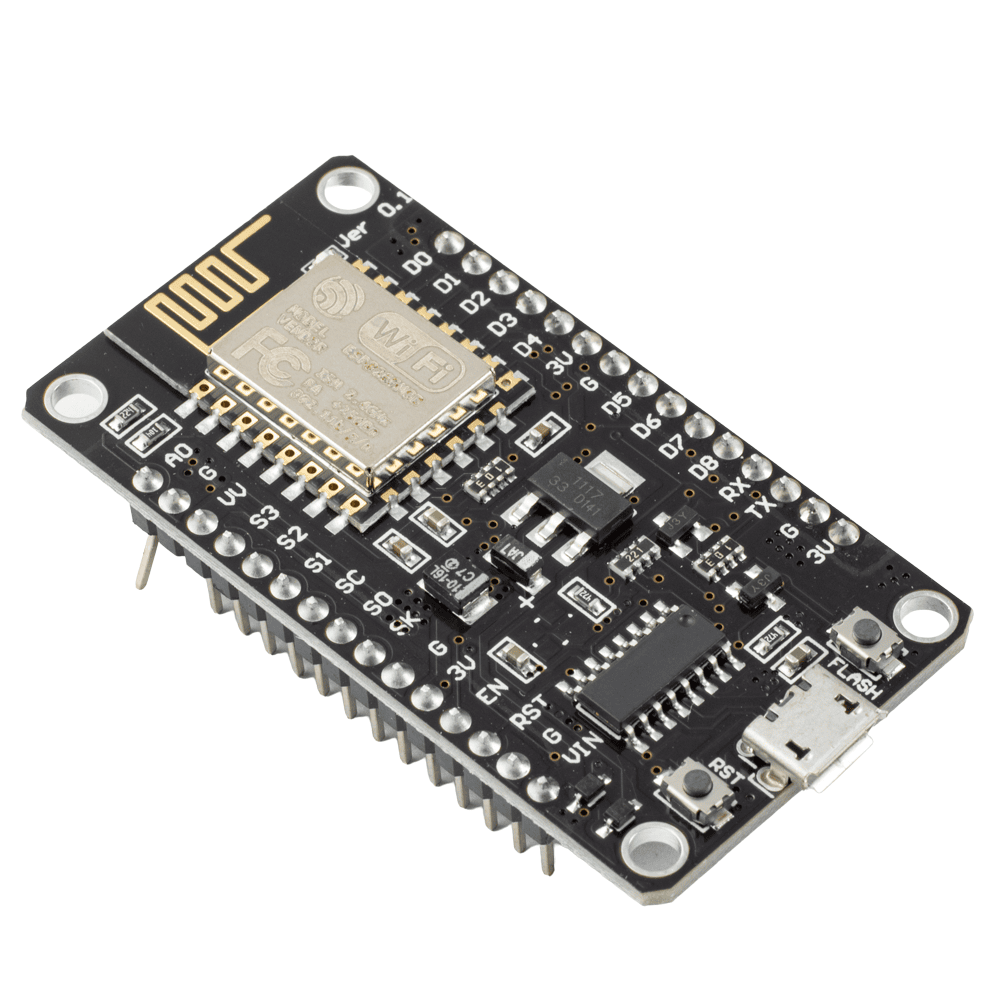

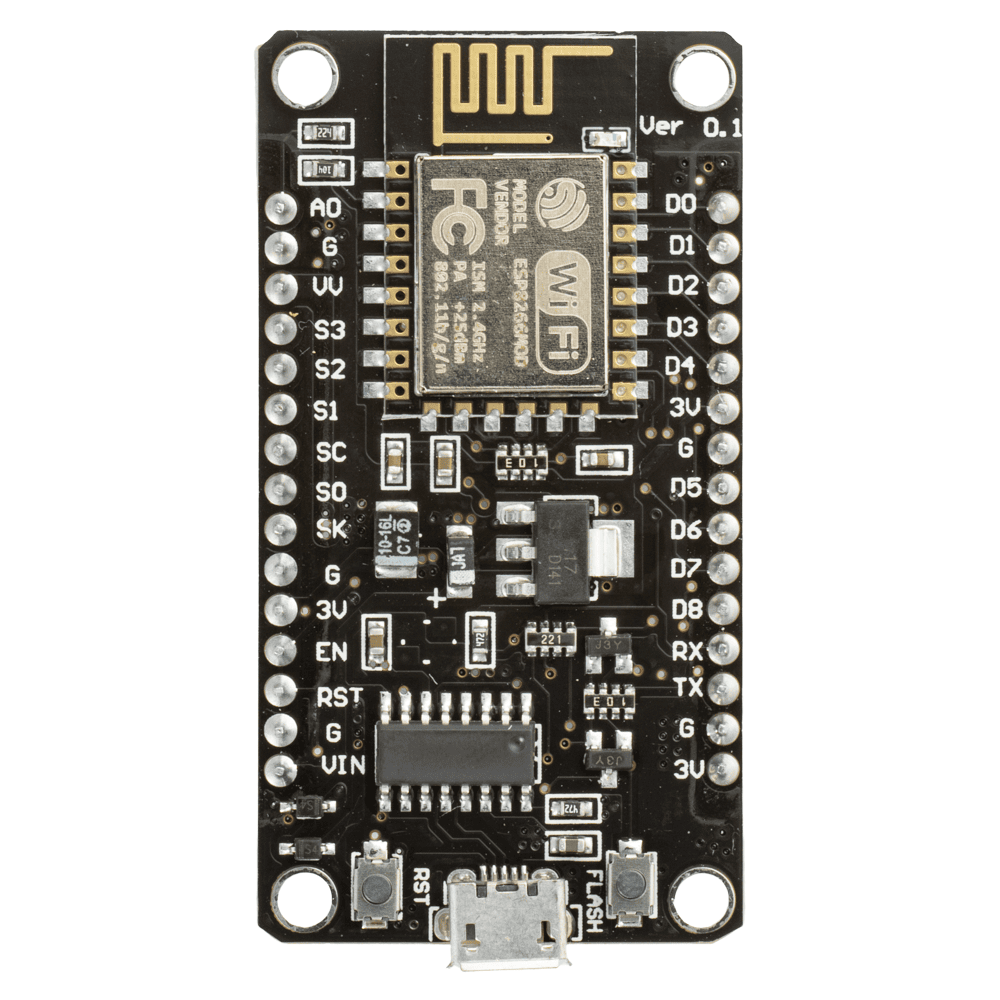

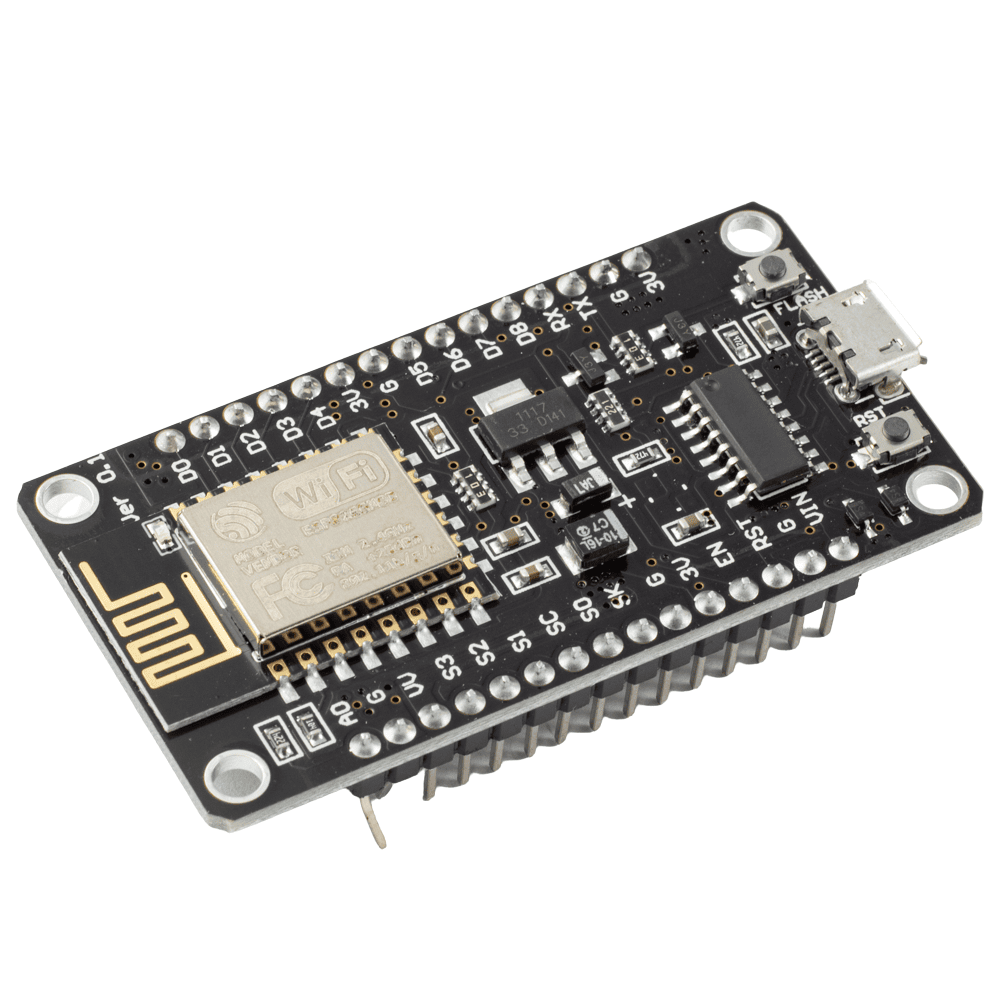

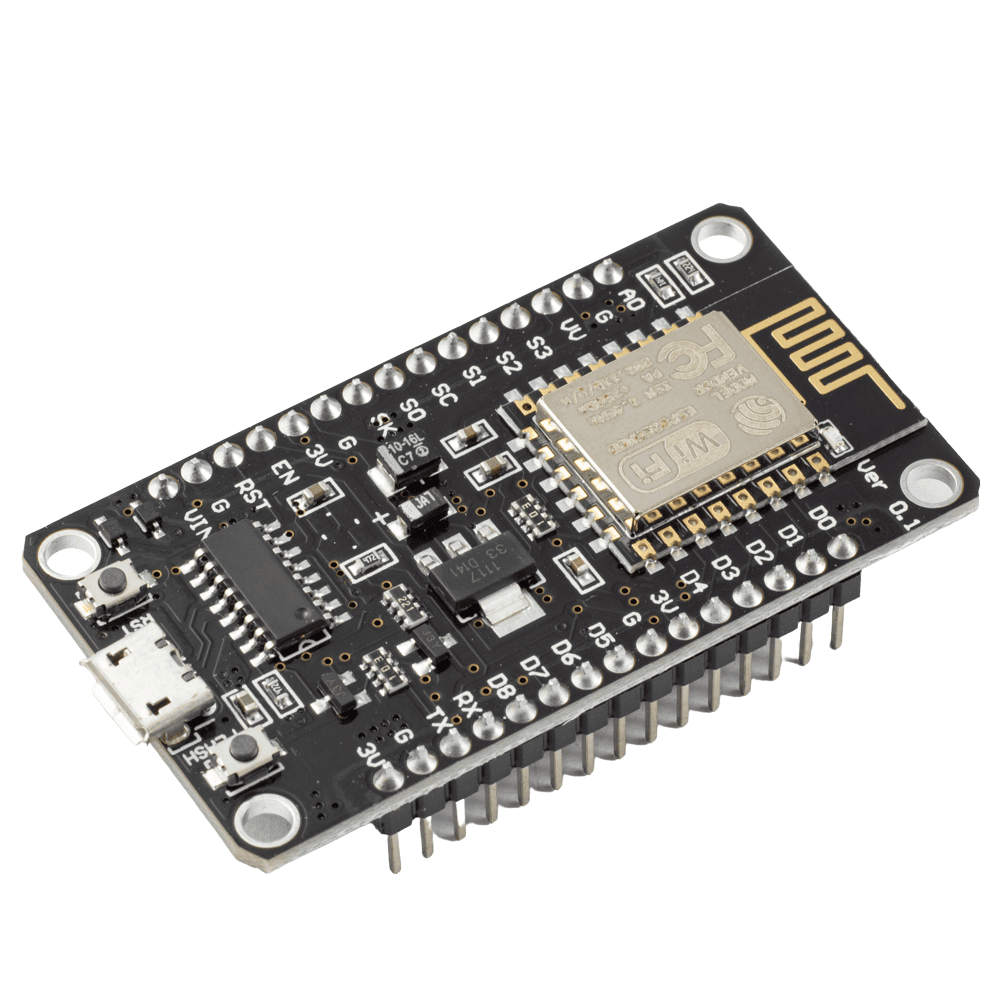

ESP8266 NodeMCU V3 z układem CH340
Moduł WiFi ESP8266 NodeMCU V3 to wszechstronne i niezwykle popularne urządzenie do tworzenia projektów w dziedzinie Internetu Rzeczy (IoT). Moduł kompatybilny z Arduino IDE.
Wyposażony w układ ESP8266, który charakteryzuje się obsługą komunikacji WiFi o częstotliwości 2,4 Ghz w standardzie 802.11 b/g/n. Płytka posiada wbudowaną antenę PCB dla optymalizacji odbioru sygnału Wi-Fi. Nie musisz się martwić o jej podłaczenie.
Zapewnia wygodne programowanie dzięki konwerterowi USB<->UART. Jest to znany i lubiany układ CH340. Sprawdzone sterowniki do konwertera znajdziesz tutaj.
Płytka posiada moduł ESP-12F z mikrokontrolerem ESP822. Taktowany jest on częstotliwością aż 80 MHz. Pamięć FLASH to aż 4 MB.
Posiada 10 pinów GPIO, z których każdy może być sterowany sygnałem PWM, obsługuje także I2C, SPI, UART oraz 1-Wire.
Płytka posiada złącze microUSB, które służy do programowania i komunikacji. Zasilanie 3,3 V lub 5 V. Napięcie logiki wynosi 3,3 V, zapewniając kompatybilność z wieloma czujnikami i modułami.
Do komunikacji z płytką potrzebny będzie przewód USB micro.
Główne Cechy i Funkcjonalności
- Układ ESP8266: Posiada 32-bitowy rdzeń mikroprocesora RISC pracujący z częstotliwością 80 MHz.
- Pamięć FLASH: 4 MB, umożliwiająca efektywne zarządzanie programami.
- Zasilanie: 3,3 V lub 5 V przez port USB.
- Napięcie Logiki: 3,3 V, zapewniające kompatybilność z wieloma czujnikami i modułami.
- WiFi: Łączność Wi-Fi w standardzie 802.11 b/g/n, zapewniająca stabilne połączenie bezprzewodowe.
- Antena PCB: Wbudowana w moduł antena PCB dla optymalizacji odbioru sygnału Wi-Fi.
- Porty GPIO: 10 pinów GPIO, z których każdy może być sterowany sygnałem PWM, obsługuje także I2C, 1-Wire.
- Przetwornik ADC: 10-bitowy przetwornik analogowo-cyfrowy.
- Dioda LED: Niebieska dioda LED na module ESP-12F podłączona do GPIO2.
- Przyciski: Dwa przyciski, RST oraz Flash, dla łatwej obsługi programowania.
- Złącze micro-USB: Do programowania i komunikacji z komputerem.
- Konwerter CH340 USB-UART: Umożliwia łatwe programowanie ESP8266 bezpośrednio poprzez port USB.
- Wymiary i Raster Goldpinów: Moduł ma wymiary 58 x 30 mm, z rozmieszczeniem złącz na rasterze 2,54 mm.
Programowanie
- NodeMCU z Lua: Moduł zawiera oprogramowanie NodeMCU, umożliwiające programowanie w języku skryptowym Lua, który jest prosty w użyciu, wydajny i przenośny.
- Arduino IDE: Możliwość programowania modułu za pomocą Arduino IDE, co znacznie ułatwia tworzenie projektów IoT dzięki dostępnym bibliotekom Arduino.
- Espressif IDF: Oficjalne środowisko i biblioteki od producenta umożliwiające programowanie w języku C.
zastosowanie
ESP8266 NodeMCU V3 jest idealny do różnorodnych projektów IoT, od inteligentnych urządzeń domowych po zaawansowane systemy łączące się z chmurą. Dzięki elastyczności i łatwości programowania, jest to ulubiony wybór hobbystów, edukatorów oraz inżynierów pracujących nad innowacyjnymi projektami elektronicznymi.

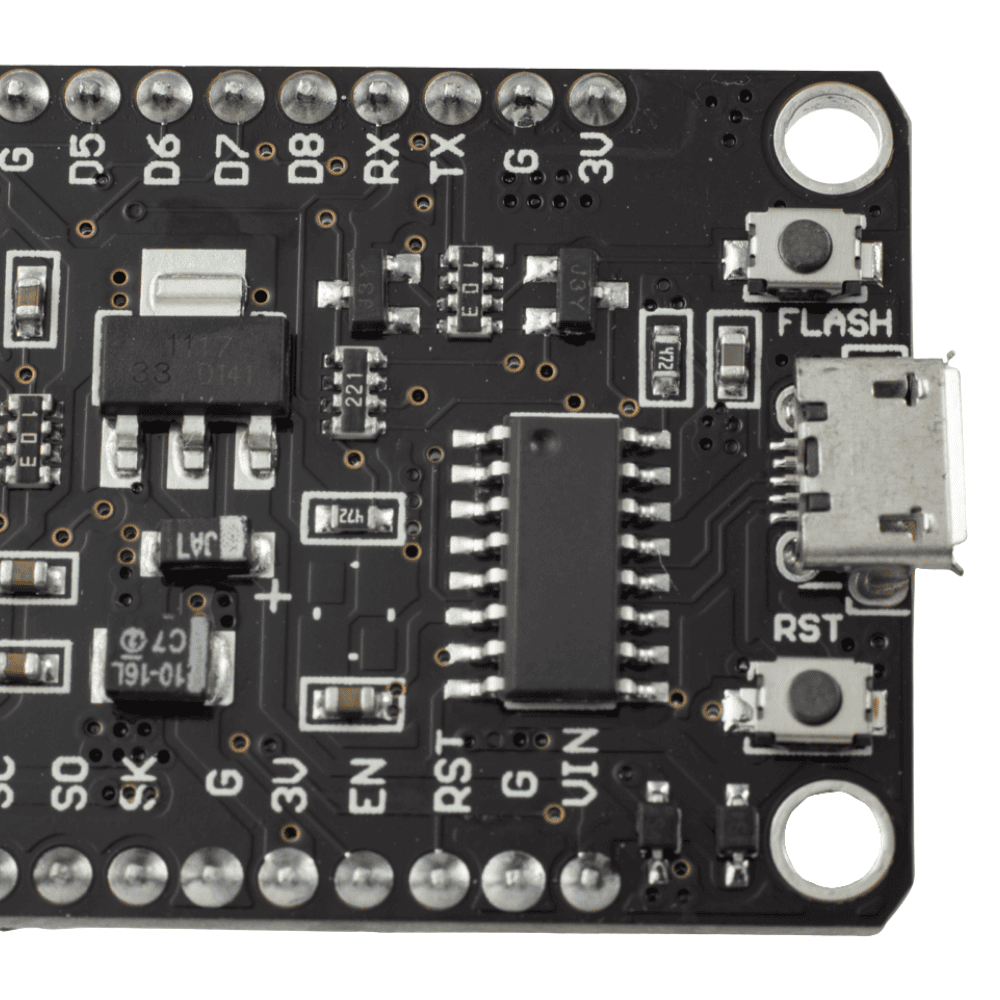

☑️ Konwerter USB-UART CH340 – Jest kluczowym elementem modułu ESP8266 NodeMCU V3, umożliwiającym łatwe programowanie i komunikację z komputerem poprzez port USB. Dzięki temu konwerterowi, użytkownicy mogą ładować programy i skrypty bezpośrednio na moduł, co znacznie upraszcza proces tworzenia i testowania projektów IoT.
☑️ Stabilizator napięcia AMS1117 – Odpowiadającym za dostarczanie stabilnego napięcia 3.3 V, niezbędnego do prawidłowego działania układu. Jego wysoka wydajność prądowa, dochodząca do 1 A, zapewnia niezawodność i stabilność pracy modułu nawet przy większym obciążeniu, co jest kluczowe dla zasilania i funkcjonowania zaawansowanych aplikacji IoT.
☑️ Złącze micro-USB – Służy do programowania i komunikacji z komputerem, co stanowi podstawę dla łatwego przesyłania skryptów i programów. Jest to standardowe rozwiązanie umożliwiające użytkownikom szybkie i efektywne połączenie z modułem, zarówno dla celów programistycznych, jak i zasilania.
☑️ Przycisk FLASH oraz RESET – Przycisk FLASH umożliwia użytkownikom wprowadzenie modułu w trybie programowania, co jest niezbędne do wgrywania nowego oprogramowania. Przycisk RESET służy do szybkiego restartowania modułu, co jest przydatne przy testowaniu zmian w kodzie i szybkim resetowaniu urządzenia bez konieczności odłączania go od zasilania.
☑️ Układ ESP8266 – Jest sercem modułu ESP8266 NodeMCU V3, to wydajny mikrokontroler z wbudowanym modułem Wi-Fi, który oferuje 32-bitowy rdzeń mikroprocesora RISC pracujący z częstotliwością 80 MHz. Zapewnia on nie tylko stabilne połączenie bezprzewodowe w standardzie 802.11 b/g/n, ale także wsparcie dla różnych protokołów komunikacyjnych.

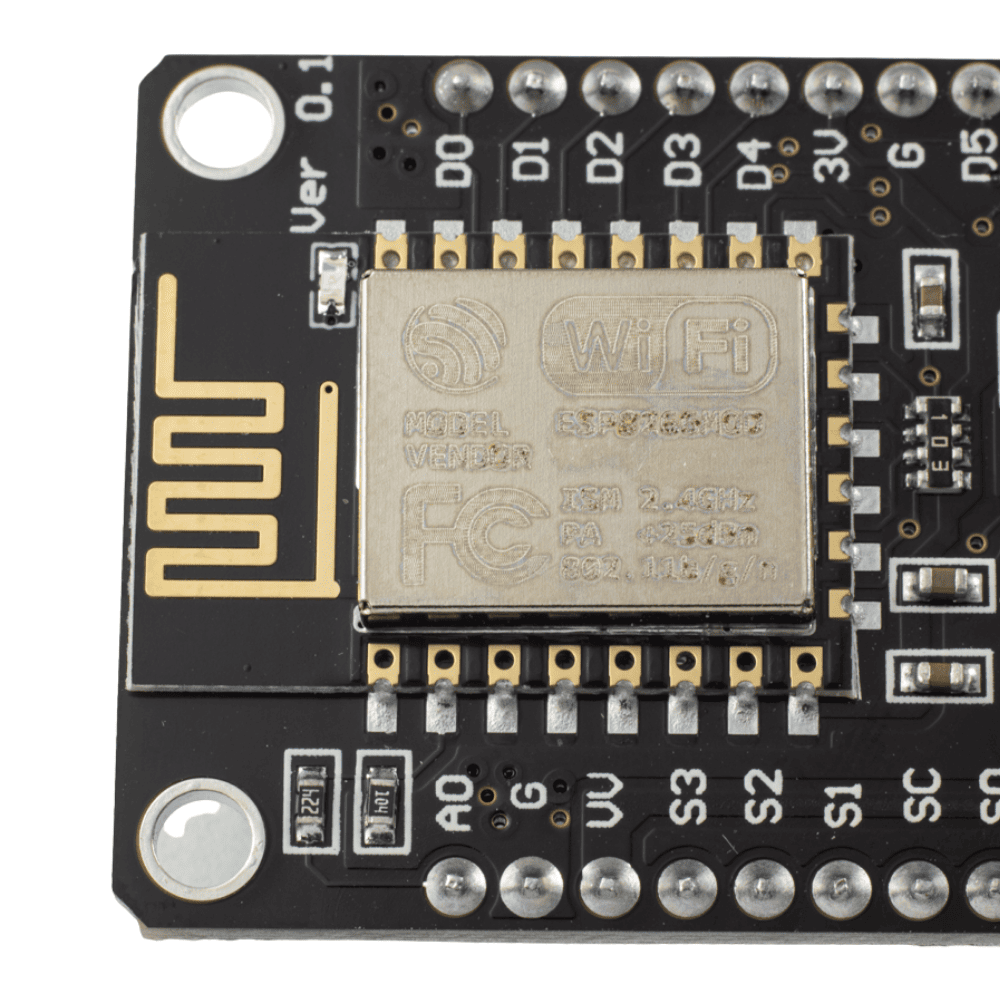

☑️ Antena PCB – Wbudowana w moduł antena zapewnia optymalizację odbioru sygnału Wi-Fi. Dzięki temu zastosowaniu, moduł jest w stanie zapewnić stabilne i efektywne połączenie bezprzewodowe.
☑️ Dioda LED – W kolorze niebieskim i podłączona do GPIO2, służy jako prosty wskaźnik działania urządzenia. Może być programowo sterowana, aby sygnalizować różne stany operacyjne modułu, takie jak nawiązanie połączenia Wi-Fi, odbieranie danych czy inne specyficzne dla aplikacji zdarzenia, co znacząco ułatwia debugowanie i interakcję z użytkownikiem.
Możliwości
ESP8266 NodeMCU V3 to wyjątkowo wszechstronna platforma do tworzenia projektów IoT, co potwierdza możliwość łatwego podłączenia i programowania czujnika BME280 do monitorowania warunków atmosferycznych.
- Umożliwia szybką integrację z różnorodnymi czujnikami dzięki prostemu połączeniu pinów.
- Obsługuje programowanie przez Arduino IDE, co otwiera dostęp do szerokiej gamy bibliotek.
- Ułatwia monitorowanie danych w czasie rzeczywistym przez Serial Monitor, co jest przydatne w testowaniu i diagnostyce systemów.
Specyfikacja modułu ESP8266 NodeMCU V3
🦾 Układ: ESP8266
💙 Procesor: 32-bitowy rdzeń mikroprocesora RISC pracujący z częstotliwością 80 MHz
🔌 Zasilanie: 3.3 V lub 5 V przez port USB
⚡ Napięcie logiki: 3.3 V
🧠 Pamięć: FLASH: 4 MB
🛜 WiFi: 2,4 GHz
🛜 Łączność Wi-Fi: w standardzie 802.11 b/g/n
📡 Wbudowana: antena PCB
🛠️ Porty: 10 GPIO (każdy z nich może działać jako PWM, I2C czy 1Wire)
💡 Dioda LED: Niebieska (podłączona do GPIO2)
⏺️ Dwa przyciski: RST oraz Flash
🌐 Złącze: micro-USB (do programowania i komunikacji)
🔄️ Konwerter: CH340 USB<->UART
🔄️ Konwerter: 10-bit ADC
📐 Rozstaw złącz: 28 mm
⚙️ Goldpiny: wlutowane
📐 Raster goldpinów: 2,54 mm
📐 Wymiary modułu: 58 x 30 mm
⚖️ Waga: 8 g
