Ładowarka Li-Ion BMS 4S 20A

Ładowarka Li-Ion BMS 4S 20A

9,99  z VAT

Cena netto: 8,12

185 w magazynie

Zdobądź 999 Punktów za ten produkt.

BMS 4S 20A do zabezpieczania ogniw Li-Ion. Zarządzanie ładowaniem i rozładowywaniem pakietów 4 ogniw litowo-jonowych. Chwilowy prąd rozładowywania do 20A. Zapewnia ochronę przed rozładowaniem lub przeładowaniem. Zabezpieczenia przed nadmiernym prądem i zwarciem na wyjściu modułu. Napięcie pakietu 14,4 – 16,8 V.

Korzyści

  • 30 dni na zwrot
  • Od 300 zł wysyłka gratis
  • Dostawa 24h

Płatność & Wysyłka

Kategorie: , ,

Ładowarka Li-Ion BMS 4S 20A

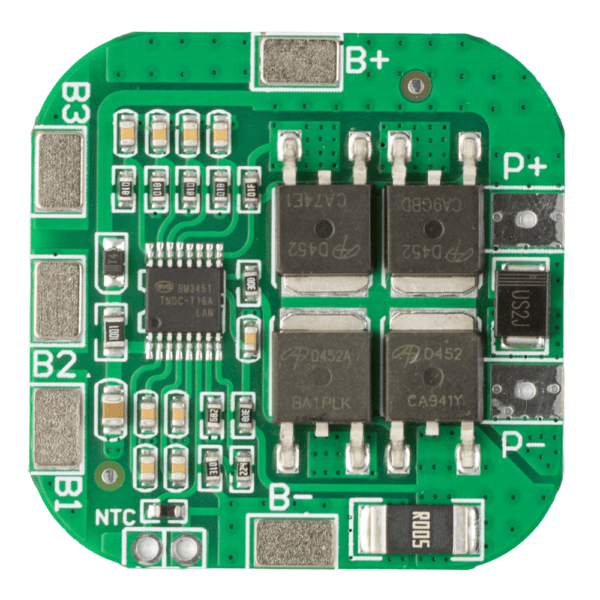

Moduł BMS 4S 20A – Zarządzanie ładowaniem i rozładowywaniem pakietów 4 ogniw litowo-jonowych. Chwilowy prąd rozładowywania do 20A.

Zapewnia ochronę przed rozładowaniem lub przeładowaniem pakietu akumulatorów 4S, które mogą spowodować trwałe uszkodzenie ogniwa.

Posiada zabezpieczenia przed nadmiernym poborem prądu i zwarciem na wyjściu modułu.

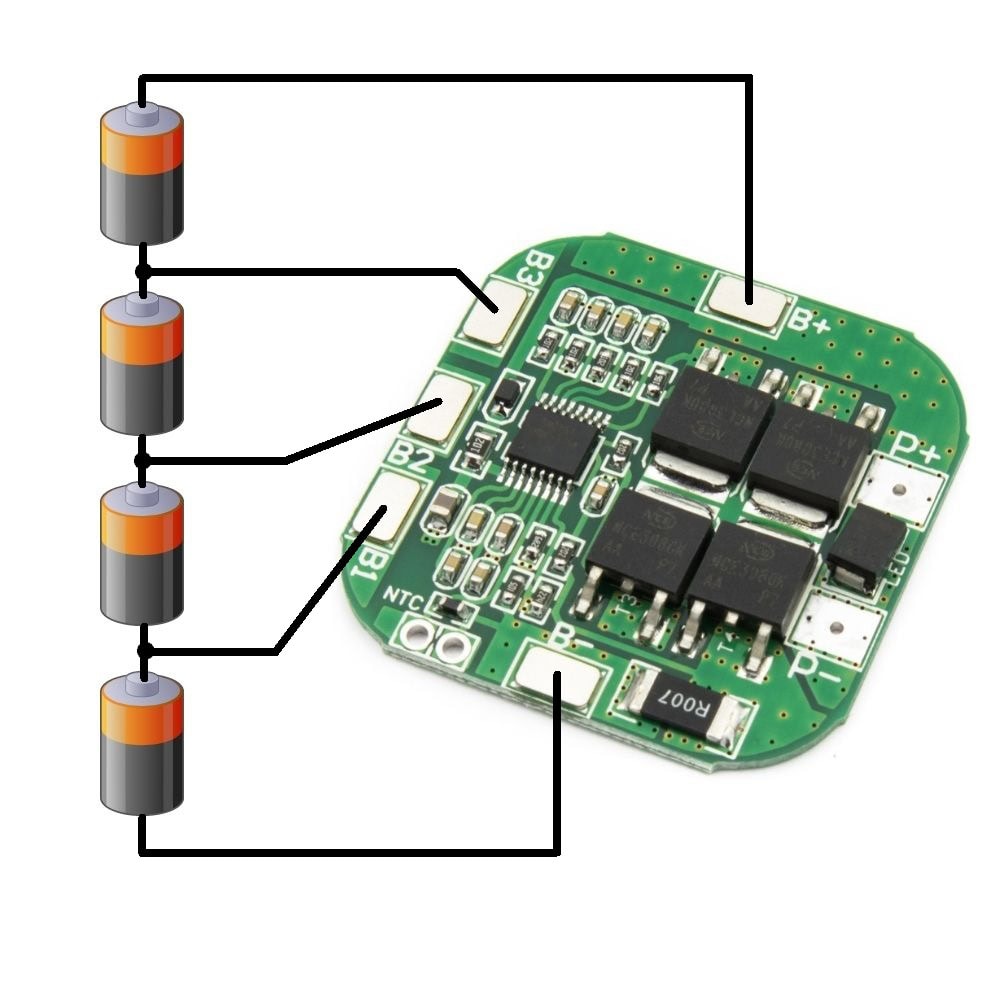

Podłączenie ogniw do BMS 4S 20A

Łączenie (lutowanie i zgrzewanie) ogniw według rysunku obok. W celu zwiększenia pojemności pakietu można łączyć ogniwa równolegle.

Nie należy mieszać ogniw nowych i zużytych. Zaleca się stosowanie ogniw o podobnych parametrach (pojemność, napięcie, rezystancja wewnętrzna).

Ładowanie akumulatora z użyciem BMS

Napięcie znamionowe pakietu 4S to 14,4 – 16,8 V. Do poprawnego ładowania zalecamy podłączenie zasilacza o napięciu 16,8V lub (co lepsze) dedykowanej przetwornicy z ograniczeniem prądowym.

Kompatybilne przetwornice:
Przetwornica step-down XL4015 1,25-36V 5A DC-DC z woltomierzem i regulacją prądu
Przetwornica step-down LM2596 3A DC-DC z regulacją prądu
Przetwornica step-down XL4015 1,25-36V 5A DC-DC z regulacją prądu
Przetwornica step-down XL4015 1,25-36V 5A DC-DC z regulacją prądu

Specyfikacja Ładowarki Li-Ion BMS 4S 20A

  • Obsługiwane pakiety 4S: Li-Ion, LiCoO2, LiMn2O4, Li (NiCoMn) O2, Li-Po
  • Napięcie zasilania: 14,4 – 16,8 V
    • Napięcie pełnego naładowania pakietu: 16,8 V
    • Napięcie znamionowe dla pakietu Li-Ion: 14,4 V
  • Prąd pracy: 10 A
  • Zabezpieczenia napięciowe
    • Przed głębokim rozładowaniem pojedynczego ogniwa: 2,3 V ± 0,08 V
    • Przed przeładowaniem pojedynczego ogniwa: 4,28 V ± 0,05 V
  • Zabezpieczenie przed przeciążeniem: 20 A
  • Zabezpieczenie przeciwzwarciowe: 250 µs (po tym czasie zabezpieczenie się załącza)
  • Temperatura pracy: -40 ÷ +80 °C
  • Pobór prądu własny: 6 µA
  • Cykl życia: 50000 h
  • Rezystancja: 45 mΩ
  • Wymiary: 35 x 35 x 3 mm
  • Masa: 8 g
