Przetwornica step-down LM2596 3A DC-DC z regulacją prądu

9,97

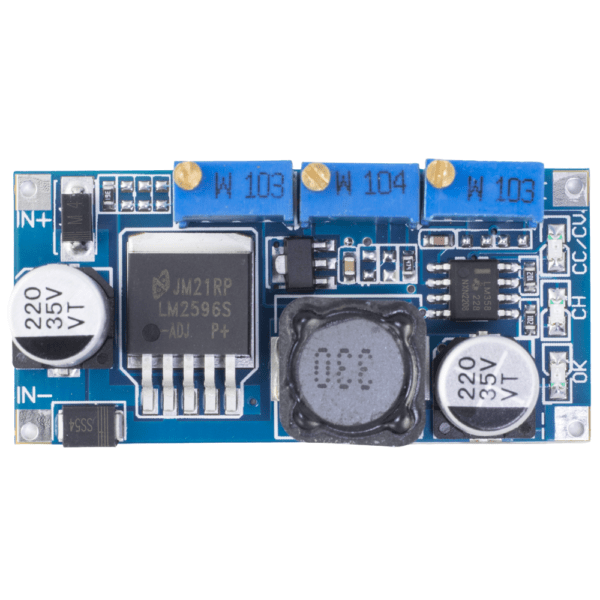

Przetwornica prądu stałego (DC-DC) zbudowana na popularnym układzie LM2596S. Napięcie wejściowe 7-35V. Napięcie wyjściowe 2-30V. Napięcie i natężenie prądu wyjściowego regulowane potencjometrem wieloobrotowym. Maksymalny prąd wyjściowy to 3A.

63 w magazynie

Zdobądź 997 Punktów za ten produkt.

Nasze gwarancje

  • Check Mark Zamów do 13:00. Dostawa następnego dnia.
  • Check Mark 30 dni na zwrot
  • Check Mark Od 200 zł wysyłka gratis
Płatność & Wysyłka
  • Visa Card
  • MasterCard
  • Apple Pay
SKU: STEP_DOWN_3A_LM2596_REG Kategorie: , ,

PRZETWORNICA STEP-DOWN LM2596 3A DC-DC Z REGULACJĄ PRĄDU

Zasilanie to jedno z ważniejszych zagadnień budowania urządzeń elektronicznych. W zasadzie bez dobrego zasilania nasz układ nie będzie działał.

Warto wybrać moduł, który dostarczy nam odpowiednie napięcie i będzie odpowiednio wydajny prądowo.

Przetwornica z tej oferty jest wyposażona w regulację natężenia prądu wyjściowego. Sprawdzi się wszędzie tam, gdzie jest potrzebna precyzyjna regulacja prądu zasilania. Będą to na przykład ładowarki akumlatorków Li-Ion. Ogniwa takie nie powinny być ładowane prądem wyższym niż podaje ich producent.

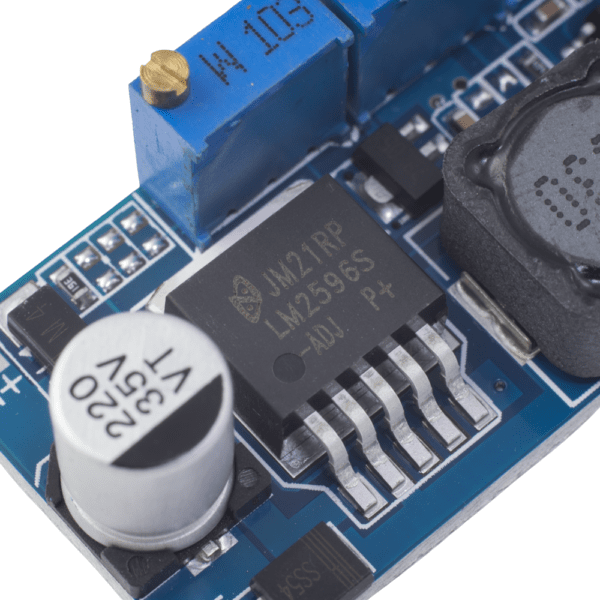

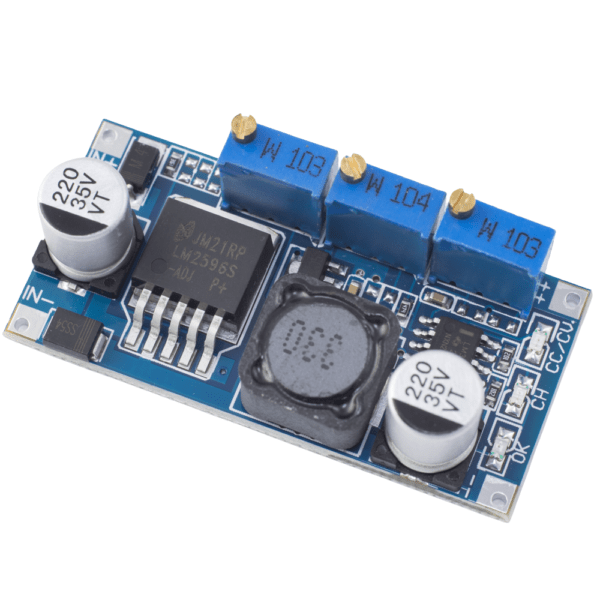

Przetwornica step-down zbudowana jest na znanym i popularnych układzie LM2596S to jeden z ciekawszych wyborów.

Jest to przetwornica DC-DC, czyli zamienia stałe napięcie wejściowe na stałe napięcie na wyjściu. Na wejście przetwornicy możemy podać napięcie już od 7V aż do 35V.

✅ Napięcie wyjściowe z przetwornicy jest regulowane przez potencjometr wieloobrotowy (pierwszy od strony styków wejściowych INPUT), który znajduje się na module. Regulacja odbywa się w zakresie od 2V do 30V.

✅ Kolejnym ważnym parametrem jest maksymalny prąd, jaki może wydać przetwornica. Moduł LM2596 jest dosyć wydajny. Może dostarczyć maksymalnie aż 3A prądu. Do pracy ciągłej prąd ten jest na poziomie 2A.

✅ Regulacja natężenia prądu wyjściowego w pełnym zakresie (0,2 – 3 A) odbywa się poprzez potencjometr wieloobrotowy(trzeci od strony styków wejściowych INPUT).

✅ Moduł posiada diodę sygnalizacyjną “OK”. Informuje ona o tym, że proces ładownia ogniw się zakończył. Wykorzystuje się do tego fakt, że prąd ładowania pełnych ogniw mocno spada (do ok. 50-100 mA).

Czułość tej diody wyznaczana jest potencjometrem(drugi od strony styków wejściowych INPUT). Obniżenie natężenia prądu do zadanej potencjometrem wartości zapala diodę OK. Mamy wtedy jasną informację o zakończeniu procesu ładowania.

Moduł posiada łącznie 3 diody LED:

  1. CC/CV informująca o tym, czy przetwornica działa w trybie stałego napięcia Constant Voltage (zgaszona), czy stałego prądu Constant Current (zapalona)
  2. CH informująca o tym, że trwa ładowanie, podawanie napięcia/prądu na wyjście
  3. OK sygnalizująca koniec procesu ładowania

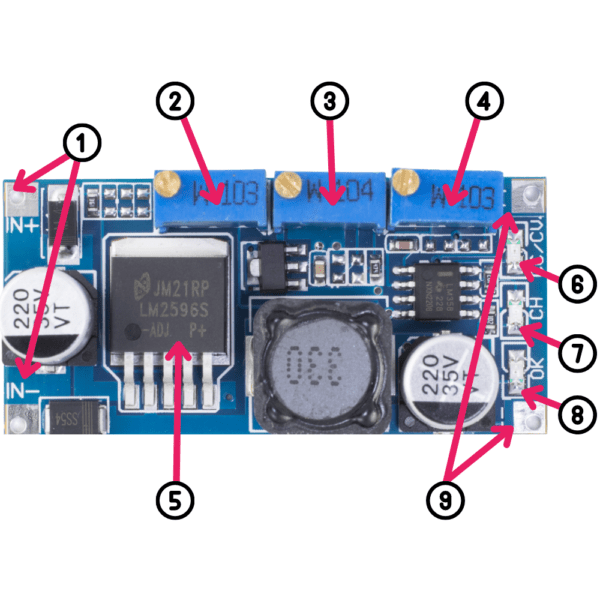

✅ Elementy modułu Przetwornicy step-down LM2596 3A DC-DC z regulacją prądu

1️⃣ Złącza napięcia wejściowego przetwornicy (INPUT)
2️⃣ Regulacja napięcia wyjściowego
3️⃣ Regulacja czułości diody OK
4️⃣ Regulacja maksymalnego prądu wyjściowego
5️⃣ Układ LM2596S
6️⃣ Dioda sygnalizacyjna CC/CV(tryb pracy stały prąd / stałe napięcie)
7️⃣ Dioda sygnalizacyjna CH (sygnalizacja ładowania)
8️⃣ Dioda sygnalizacyjna OK (sygnalizacja końca ładowania)
9️⃣ Złącza napięcia wyjściowego przetwornicy (OUTPUT)

✅ Parametry Przetwornicy step-down LM2596 3A DC-DC z regulacją prądu

  • Napięcie wejściowe: 7-35 V
  • Napięcie wyjściowe: 2-30 V (regulowane)
  • Układ przetwornicy: LM2596S
  • Prąd wyjściowy stały: 2A
  • Prąd wyjściowy maksymalny: 3A (z radiatorem)
  • Do mocy pobieranej ponad 15 W, radiator jest obowiązkowy (nie jest dołączony do zestawu)
  • Wydajność: Max 92%
  • Częstotliwość: 150 kHz
  • Temperatura pracy: -40÷85 °C (przy mocy 10 W)
  • Zabezpieczenie przed zwarciem: ograniczenie prądu, Auto-CV
  • Waga: 11,7 g
  • Rozmiar: 48 x 23 x 14 mm

✅ Pzydatne linki

❗ Uwaga ❗

  • Urządzenie reguluje napięcie poprzez jego obniżanie (step-down). Napięcie zasilania musi być większe od pożądanego napięcia wyjściowego.
  • Niewłaściwe podłączenie polaryzacji zasilania uszkodzi układ.
  • Urządzenie jest przeznaczone dla doświadczonych elektroników. Wymaga podstawowej wiedzy z elektroniki oraz umiejętności lutowania, oraz łączenia układów. Firma nie ponosi odpowiedzialności za źle wykonaną instalację urządzenia.
  • Przed podłączeniem układu docelowego do przetwornicy/stabilizatora należy upewnić się woltomierzem, że ustawione zostało odpowiednie napięcie wyjściowe
Rodzaj przewornicy

Step-Down

Napięcie wejściowe MIN

7V

Napięcie wejściowe MAX

35V

Napięcie wyjściowe MIN

2V

Napięcie wyjściowe MAX

2V

Prąd wyjściowy stały

2A

Prąd wyjściowy maksymalny

3A

Układ przetwornicy

LM2596

Regulacja prądu

Tak
