Przetwornica step-down XL4015 1,25-36 V 5 A DC-DC z woltomierzem i regulacją prądu

Przetwornica step-down XL4015 1,25-36 V 5 A DC-DC z woltomierzem i regulacją prądu

Original price was: 20,97 zł.Current price is: 19,97 zł. z VAT

Najniższa cena z ostatnich 30 dni przed obniżką: 19,97

Cena netto: 16,24

81 w magazynie

Promocja kończy się za
27
days
:
03
hours
:
49
minutes
:
56
seconds
Zdobądź 1997 Punktów za ten produkt.

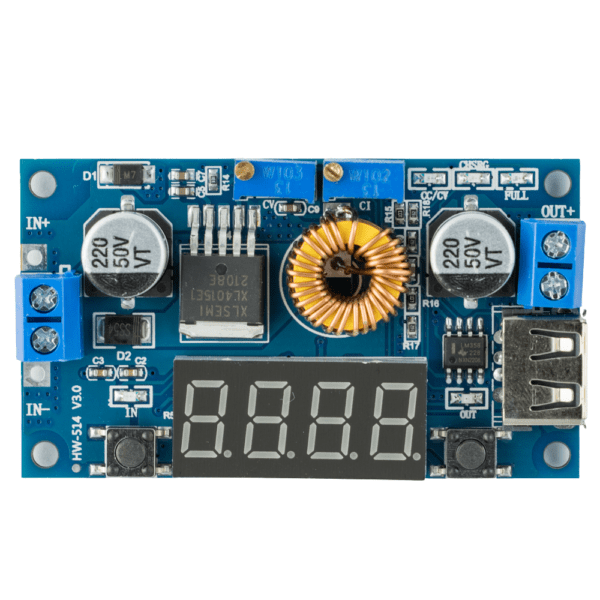

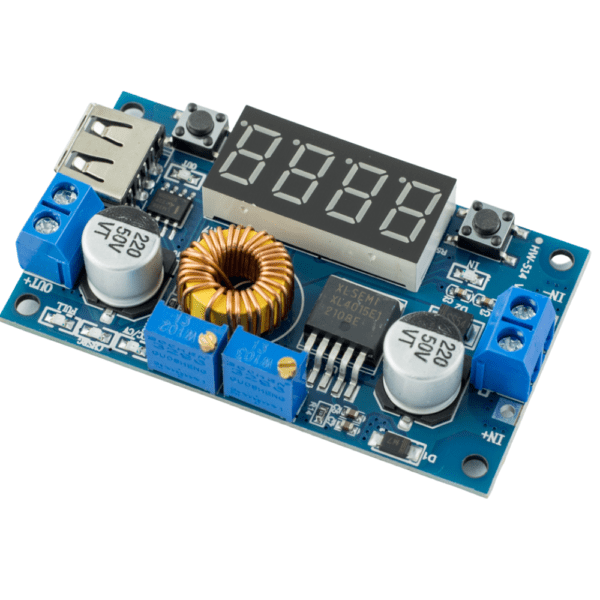

Przetwornica Step-Down prądu stałego (DC-DC) zbudowana na popularnym układzie XL4015. Napięcie wejściowe 5-38 V. Napięcie wyjściowe 1,25-36 V. Napięcie, oraz prąd wyjściowy regulowany potencjometrami wieloobrotowymi. Maksymalny prąd wyjściowy to 5 A. Zabezpieczenie przed zwarciem i przegrzaniem. Wbudowany woltomierz i amperomierz.

Korzyści

  • 30 dni na zwrot
  • Od 300 zł wysyłka gratis
  • Dostawa 24h

Płatność & Wysyłka

PRZETWORNICA STEP-DOWN XL4015 1,25-36 V 5 A DC-DC Z WOLTOMIERZEM I REGULACJĄ PRĄDU

Zasilanie to jedno z ważniejszych zagadnień budowania urządzeń elektronicznych. W zasadzie bez dobrego zasilania nasz układ nie będzie działał.

Warto wybrać moduł, który dostarczy nam odpowiednie napięcie i będzie odpowiednio wydajny prądowo.

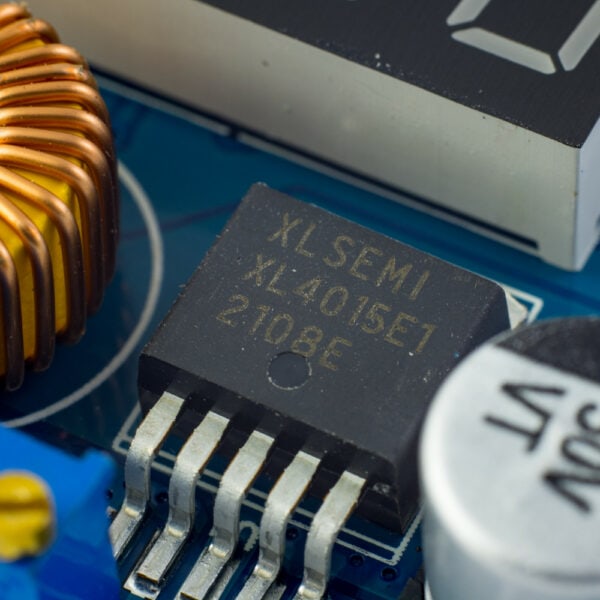

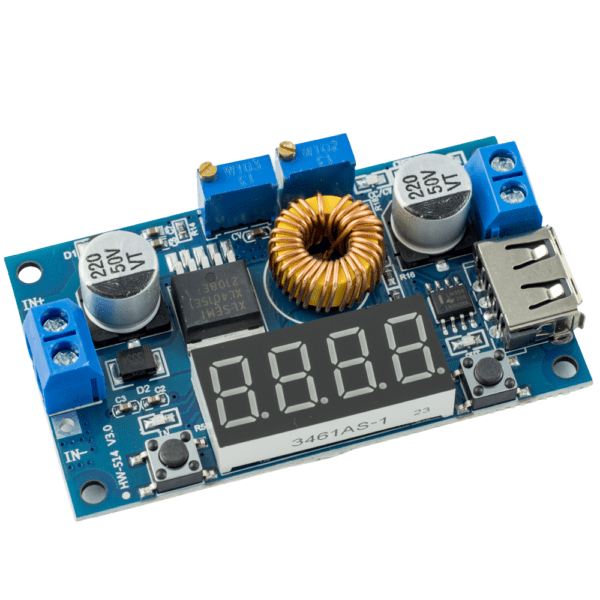

Przetwornica step-down zbudowana jest na znanym i popularnych układzie XL4015 to jeden z ciekawszych wyborów. Jest to przetwornica uniwersalna o szerokim zastosowaniu.

Jest to przetwornica typu BUCK bez izolacji galwanicznej.

Jest to przetwornica DC-DC, czyli zamienia stałe napięcie wejściowe na stałe napięcie na wyjściu. Na wejście przetwornicy możemy podać napięcie już od 5 V aż do 38 V.

✅ Napięcie wyjściowe z przetwornicy jest regulowane przez potencjometr wieloobrotowy, który znajduje się na module. Regulacja odbywa się w zakresie od 1,25 V do 36 V. Trzeba pamiętać, że napięcie wyjściowe musi być niższe niż wejściowe.

✅ Kolejnym ważnym parametrem jest maksymalny prąd, jaki może wydać przetwornica. Moduł XL4015 jest dosyć wydajny. Może dostarczyć maksymalnie aż 5 A prądu (potrzebny radiator). Prąd ciągły możliwy jest na poziomie 4,5 A.

Model ten wyposażony jest w regulację maksymalnego prądu wyjściowego. Ograniczenie takie idealnie nadaje się do prawidłowego ładowania ogniw Li-Ion, Li-Pol itp. Regulacja prądu wyjściowego odbywa się przed potencjometr wieloobrotowy, podobnie jak napięcie wyjściowe.

Osiągnięcie limitu prądowego sygnalizowane jest odpowiednią diodą.

Z przetwornicy można pobrać maksymalnie 75 W mocy.

Do modułu dołączony jest radiator, który schłodzi układ przy większym poborze prądu.

Przetwornica posiada wbudowany wyświetlacz. Wyświetlacz może pokazać jeden z aktualnych parametrów pracy przetwornicy:

  • Napięcie wejściowe
  • Napięcie wyjściowe
  • Prąd wyjściowy
  • Moc wyjściową

Do przełączania się między trybami służy jeden z przycisków na module. Drugi przycisk włącza/wyłacza wyświetlacz.

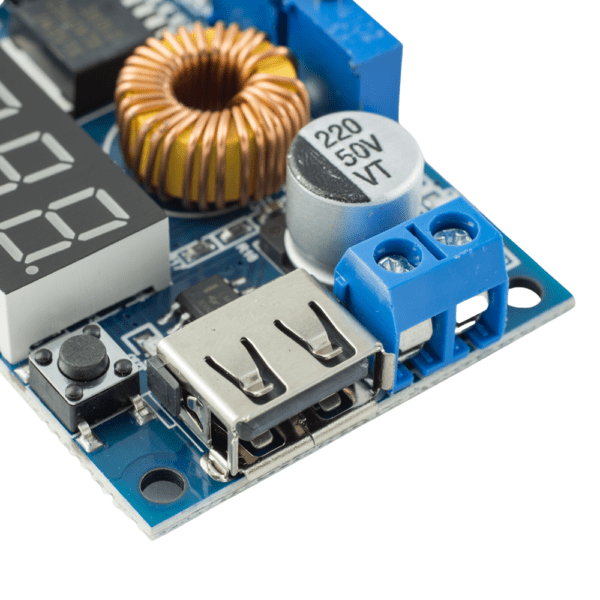

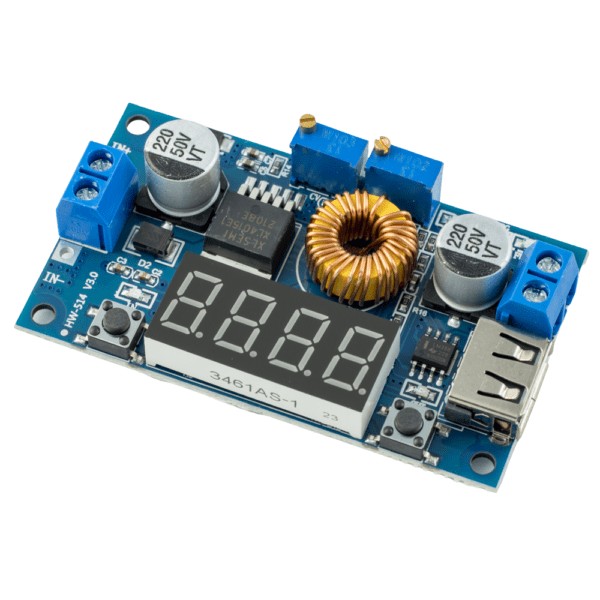

Na module znalazło się miejsce na gniazdo USB w standardzie USB A. Można z niego zasilić bezpośrednio urządzenia korzystające ze złącza USB.

UWAGA – Napięcie w gnieździe USB jest takie same jak ustawione napięcie wyjściowe. Pamiętaj, aby ustawić napięcie 5 V na wyjściu przetwornicy, zanim podłączysz USB ‼

✅ Podłączenie przewodów do przetwornicy możliwe jest zatem na trzy sposoby:

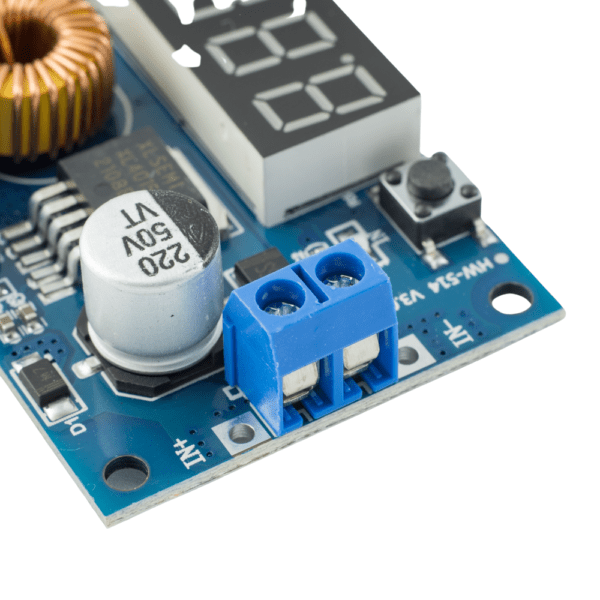

1️⃣ Mocne złącza śrubowe (wejście i wyjście)
2️⃣ Pady lutownicze (tylko wejście)
3️⃣ Gniazdo USB A (tylko wyjście)

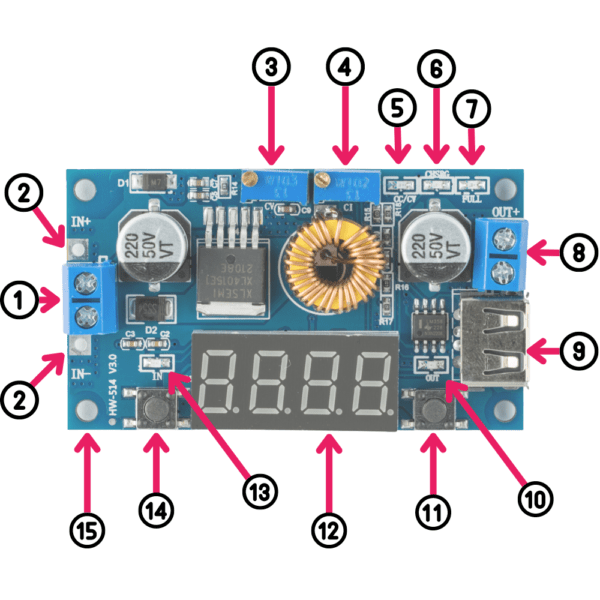

✅ Elementy modułu

1️⃣ Złącze śrubowe napięcia wejściowego
2️⃣ Pady lutownicze napięcia wejściowego
3️⃣ Regulacja napięcia wyjściowego
4️⃣ Regulacja ograniczenia prądu wyjściowego
5️⃣ Dioda LED czerwona CC/CV, sygnalizacja ograniczenia prądu
6️⃣ Dioda LED niebieska (sygnalizująca aktywne ładowanie (świeci gdy bieżący pobór prądu jest powyżej 100 mA)
7️⃣ Dioda LED zielona sygnalizująca koniec ładowania akumulatora Li-Ion, Li-Pol (świeci gdy bieżący pobór prądu spadnie poniżej 100 mA)
8️⃣ Złącze śrubowe napięcia wyjściowego
9️⃣ Złącze USB napięcia wyjściowego
1️⃣0️⃣ Dioda sygnalizująca mierzone napięcie wyjściowe
1️⃣1️⃣ Przycisk przełączania trybu wyświetlacza
1️⃣2️⃣ Wyświetlacz LED
1️⃣3️⃣ Dioda sygnalizująca mierzone napięcie wejściowe
1️⃣4️⃣ Przycisk włączający/wyłączający wyświetlacz LED
1️⃣5️⃣ Otworzy montażowe (4 szt. – w każdym z rogów modułu)

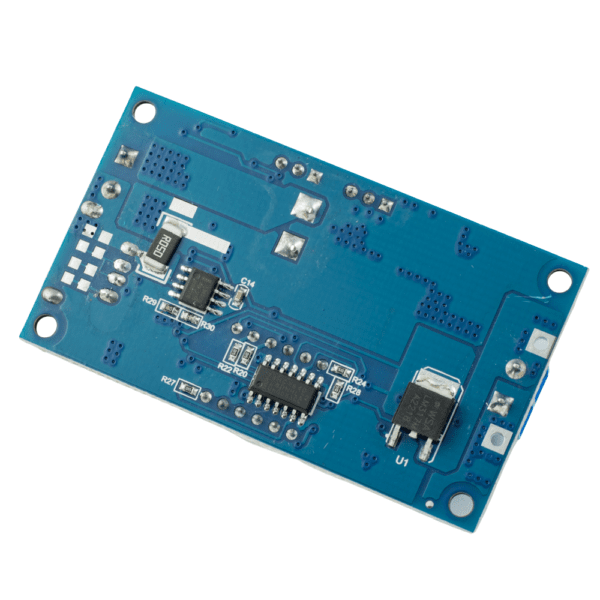

✅ Parametry Przetwornicy step-down XL4015 1,25-36 V 5 A DC-DC z woltomierzem i regulacją prądu

  • Typ przetwornicy: Step-down, obniżająca napięcie
  • Napięcie wejściowe: 5 – 38 V
  • Napięcie wyjściowe: 1,25 – 36 V (regulowane)
  • Napięcie wyjściowe USB: Takie jak wyjściowe napięcie przetwornicy. Nie stałe 5V!
  • Układ przetwornicy: XL4015
  • Prąd wyjściowy: 0 – 4,5 A (regulowany)
  • Prąd wyjściowy maksymalny: 5 A (z radiatorem, w zestawie)
  • Maksymalna moc wyjściowa: 75 W
  • Zabezpieczenie przed zwarciem: Tak, limit 8 A
  • Zabezpieczenie przed przegrzaniem: Tak
  • Wydajność: Max 96%
  • Częstotliwość: 180 kHz
  • Wbudowany woltomierz do pomiaru napięcia wyjściowego
  • Trzy diody LED sygnalizująca pracę przetwornicy
  • Temperatura pracy: -40 ÷ 85 °C
  • Otwory montażowe
  • Wymiary: 68 x 39 x 15 mm

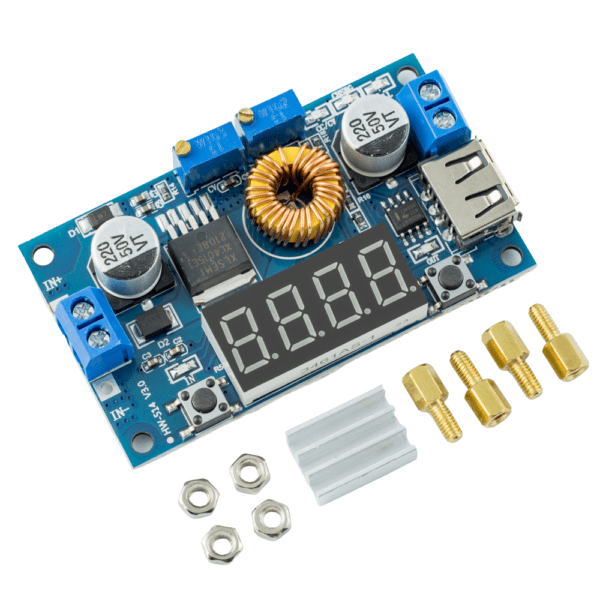

  • W zestawie: przetwornica, radiator, słupki montażowe, nakrętki

✅ Przydatne linki

❗ Uwaga ❗

  • Urządzenie reguluje napięcie poprzez jego obniżanie (step-down). Napięcie zasilania musi być większe od pożądanego napięcia wyjściowego.
  • Niewłaściwe podłączenie polaryzacji zasilania uszkodzi układ.
  • Urządzenie jest przeznaczone dla doświadczonych elektroników. Wymaga podstawowej wiedzy z elektroniki oraz umiejętności lutowania, oraz łączenia układów. Firma nie ponosi odpowiedzialności za źle wykonaną instalację urządzenia.
  • Przed podłączeniem układu docelowego do przetwornicy/stabilizatora należy upewnić się woltomierzem, że ustawione zostało odpowiednie napięcie wyjściowe
