Wyświetlacz dotykowy TFT LCD 2,4″ 240x320px z czytnikiem SD SPI ILI9341

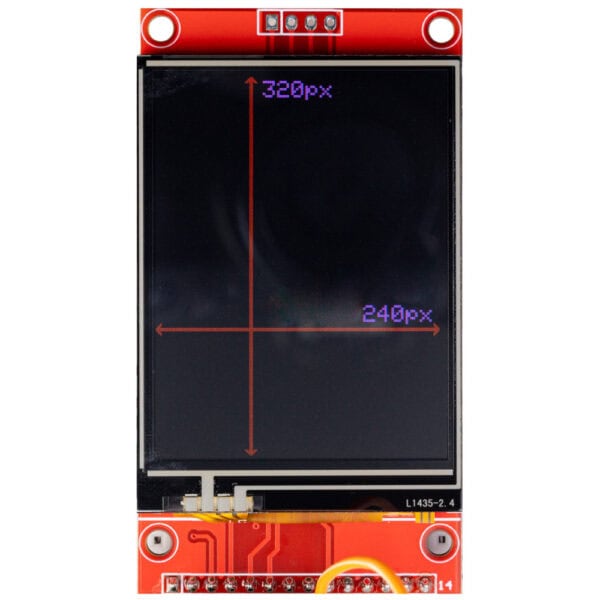

Moduł z wyświetlaczem TFT o przekątnej 2,4″ i rozdzielczości 320 x 240 pikseli. Jest to wyświetlacz kolorowy o maksymalnej liczbie aż 65536 kolorów.

Kontroler tego wyświetlacza TFT 2,4″ to znany układ ILI9341.

Moduł idealnie spisze się we wszelkich projektach opartych o Arduino, ESP32 czy STM32.

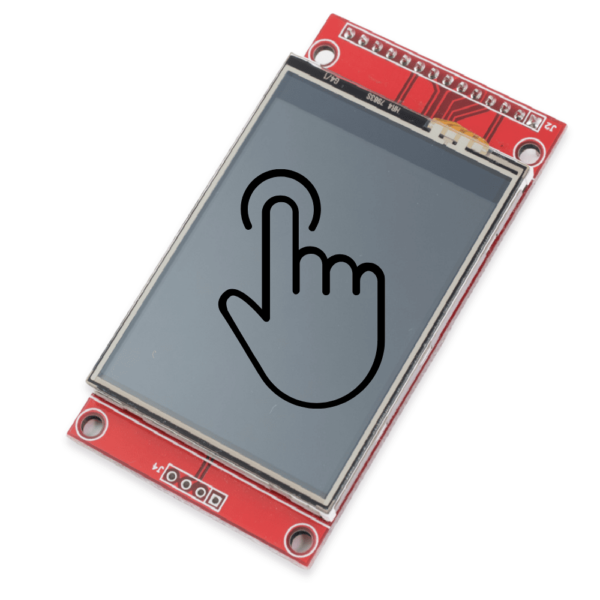

Panel dotykowy

Posiada nałożoną warstwę dotykową w technologii rezystancyjnej. Dotyk obsługiwany jest przez dedykowany kontroler XPT2046 z interfejsem SPI. Do komunikacji z dotykiem wyprowadzone są dedykowane piny. Kontroler potrafi wystawić przerwanie w momencie wykrycia dotknięcia.

Dla ułatwienia obsługi panelu dotykowego do zestawu z wyświetlaczem TFT dołączony jest rysik. Dzięki niemu precyzyjniej obsłużysz dotyk.

Kontroler i biblioteki

Wyświetlacz posiada wbudowany kontrolerowi ILI9431. Sterowanie obrazem przez ten kontroler jest niesamowicie proste. Dla Arduino istnieje szereg gotowych bibliotek dla tego kontrolera jak np. Adafruit TFT.

Kontroler wyświetlacza został skonfigurowany do pracy z interfejsem szeregowym SPI. Dzięki niemu podłączenie do Arduino lub STM32 wymaga jedynie kilku pinów. Oszczędź cenne piny mikrokontrolera.

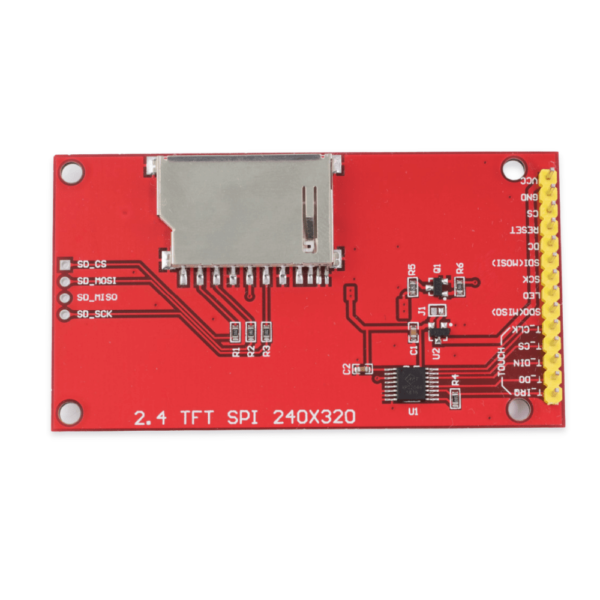

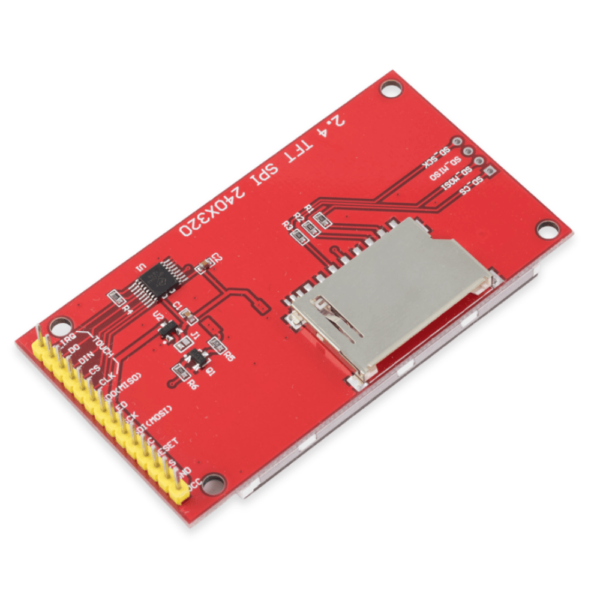

Slot na kartę pamięci

Do budowy ładnego interfejsu będziesz potrzebował przygotowanych grafik. Gdzie je przechować? Na module znajduje się złącze dla pełnowymiarowej karty SD. Komunikacja z kartą pamięci również odbywa się przez interfejs SPI.

Mikrokontrolery nie mają wystarczająco pamięci na przechowywanie dużej ilości pięknych obrazów do budowy interfejsu użytkownika (GUI). Karta pamięci wiele ułatwia.

Elementy wyświetlacza

Wyświetlacz od frontu jest zabezpieczony folią, aby nie porysować warstwy dotykowej w transporcie.

Wszystkie złącza są w standardzie goldpin 2,54″. Z łatwością podłączysz wyświetlacz TFT na przykład na płytce stykowej lub przy użyciu przewodów połączeniowych.

Podłączenie do Arduino – UWAGA

Wyświetlacz działa na napięciu 3,3V! Do podłączenia go do Arduino Uno, Nano, Leonardo lub Mega będzie potrzebny konwerter napięć. Znajdziesz go TUTAJ.

Parametry Wyświetlacza dotykowego TFT LCD 2,4″

• Technologia: LCD TFT
• Przekątna: 2,4″
• Sterownik LCD: ILI9341
• Interfejs: SPI
• 65 536 kolorów, RGB
• Rozdzielczość: 320 x 240 pikseli
• Podświetlenie LED
• Napięcie zasilania LCD: 3,3 ÷ 5 V
• Napięcie pinów komunikacyjnych: 3,3 V
• Napięcie LED: 3,3 V
• Panel dotykowy rezystancyjny
• Dodatkowe złącze karty SD
• Temperatura pracy: -20 ÷ 70°C
• Wymiary: 77 x 43 mm
• Goldpiny LCD wlutowane
• Bark goldpinów SD w zestawie
• Rysik panelu dotykowego w zestawie

Przydatne linki

• Dokumentacja kontrolera ILI9341
