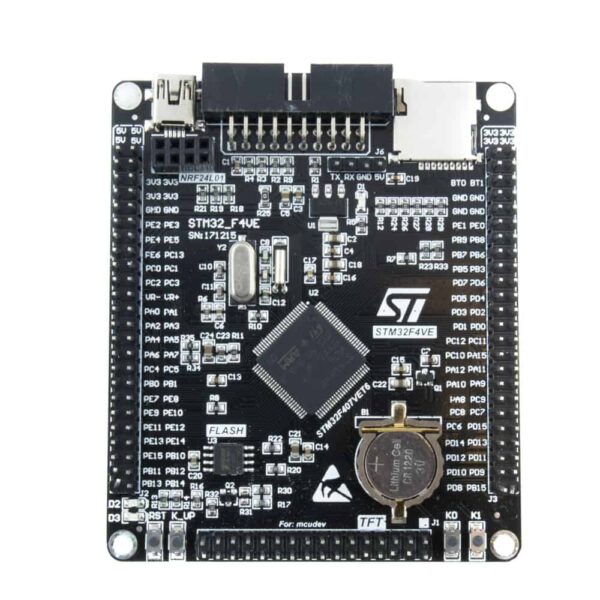

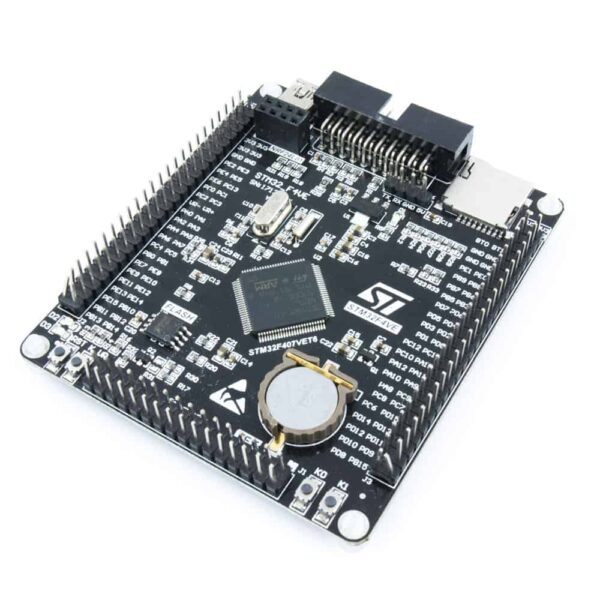

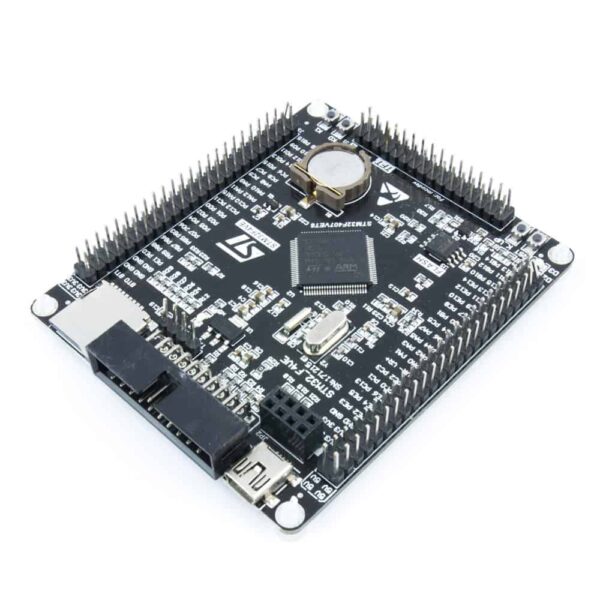

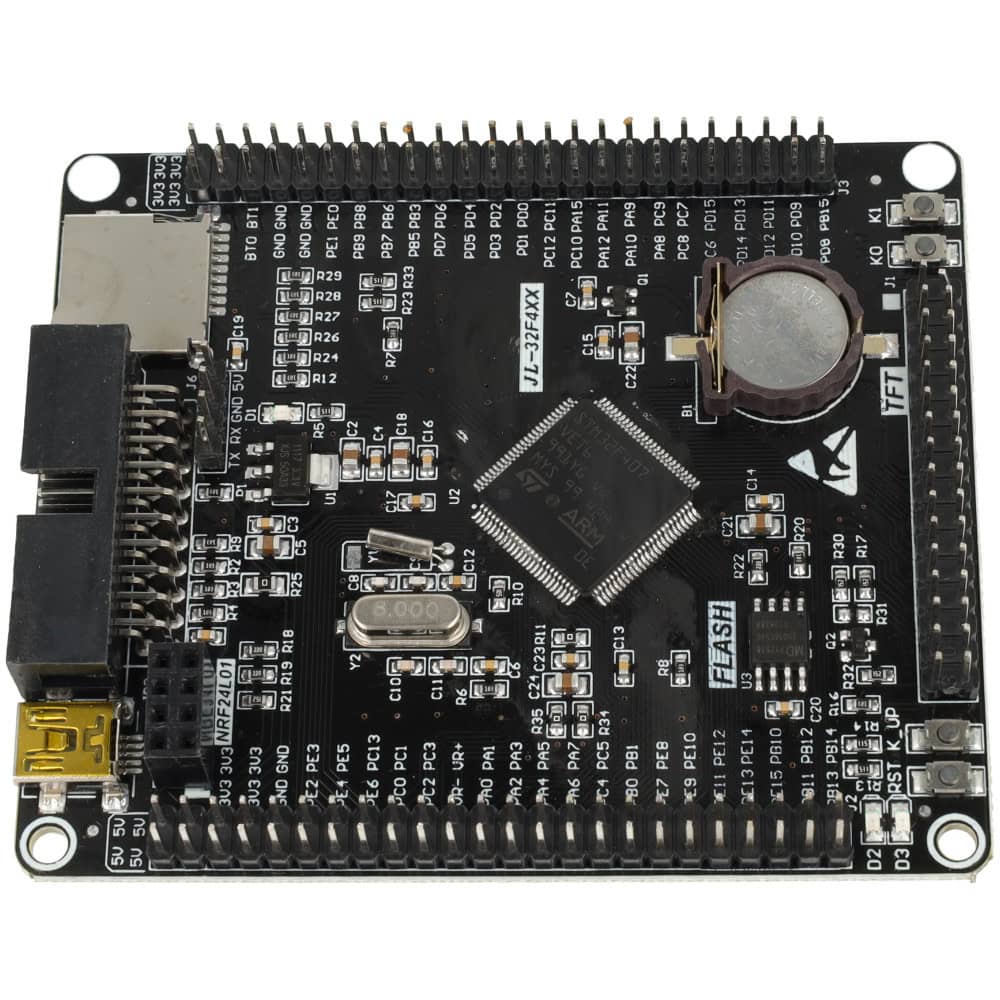

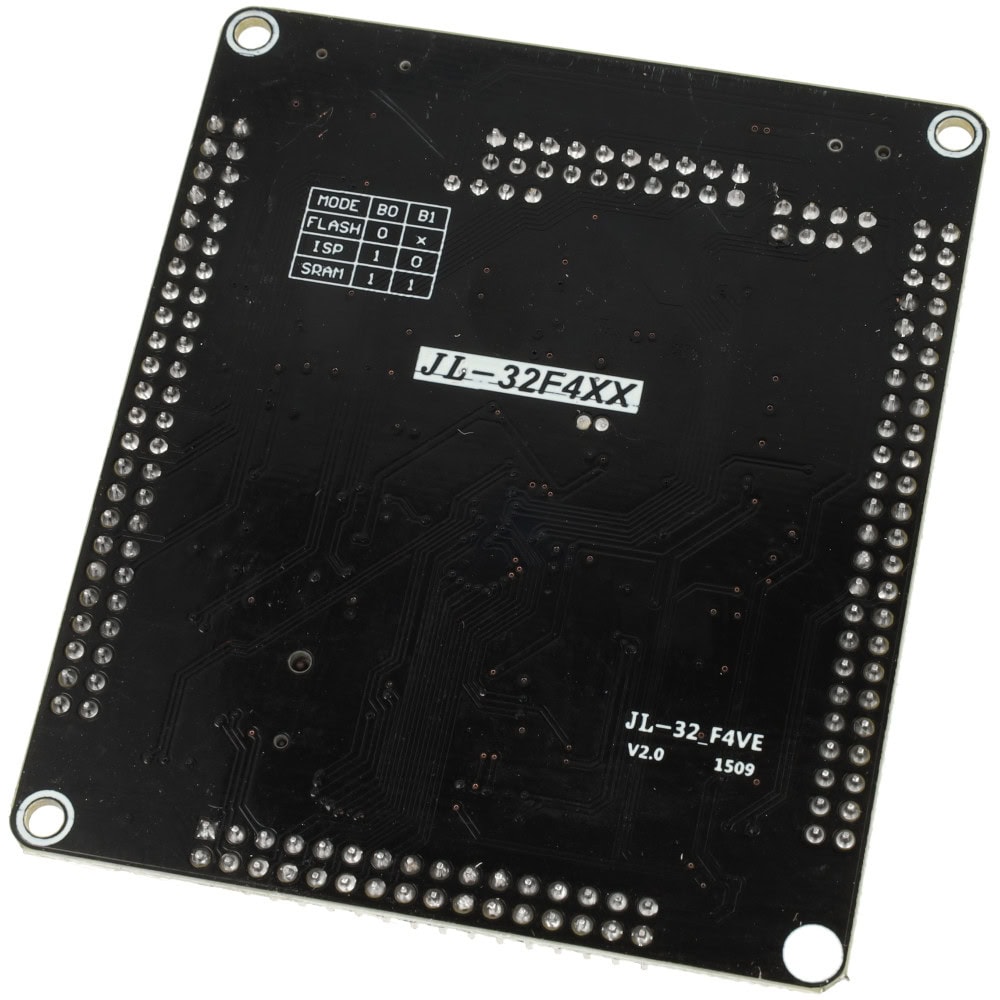

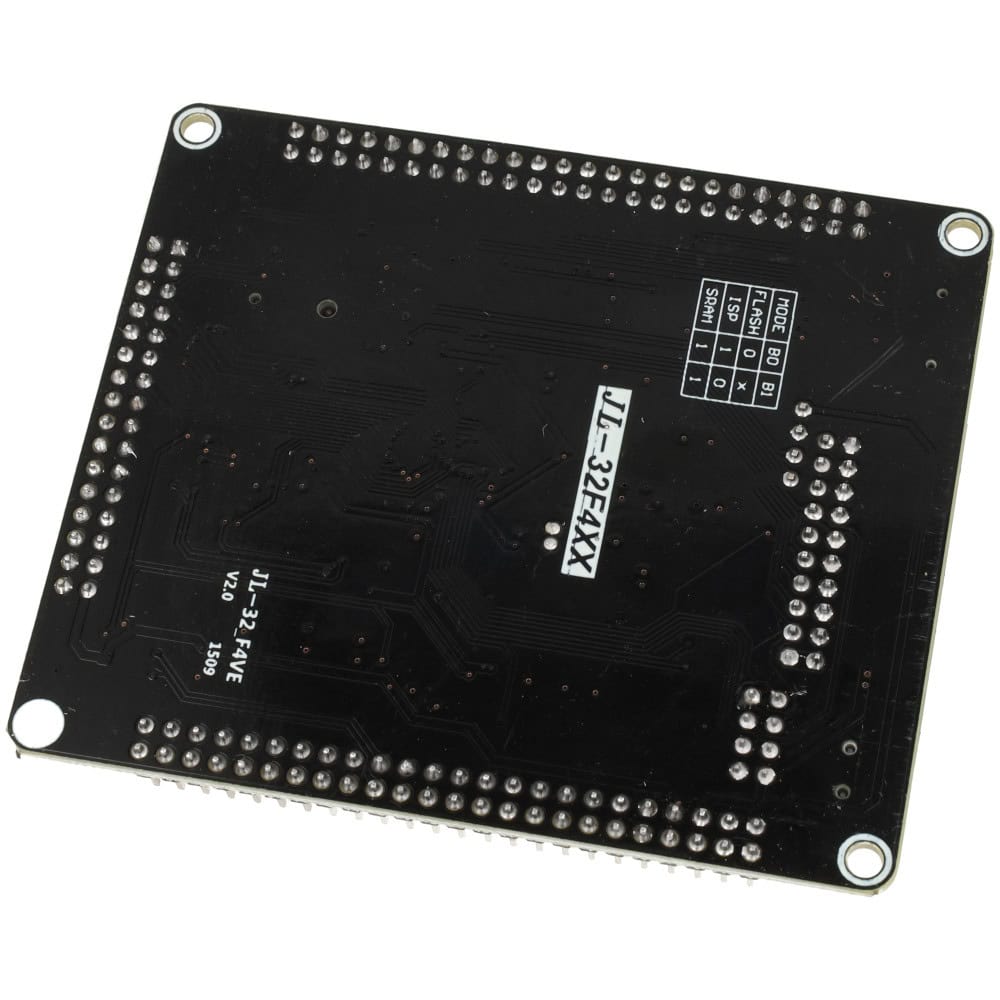

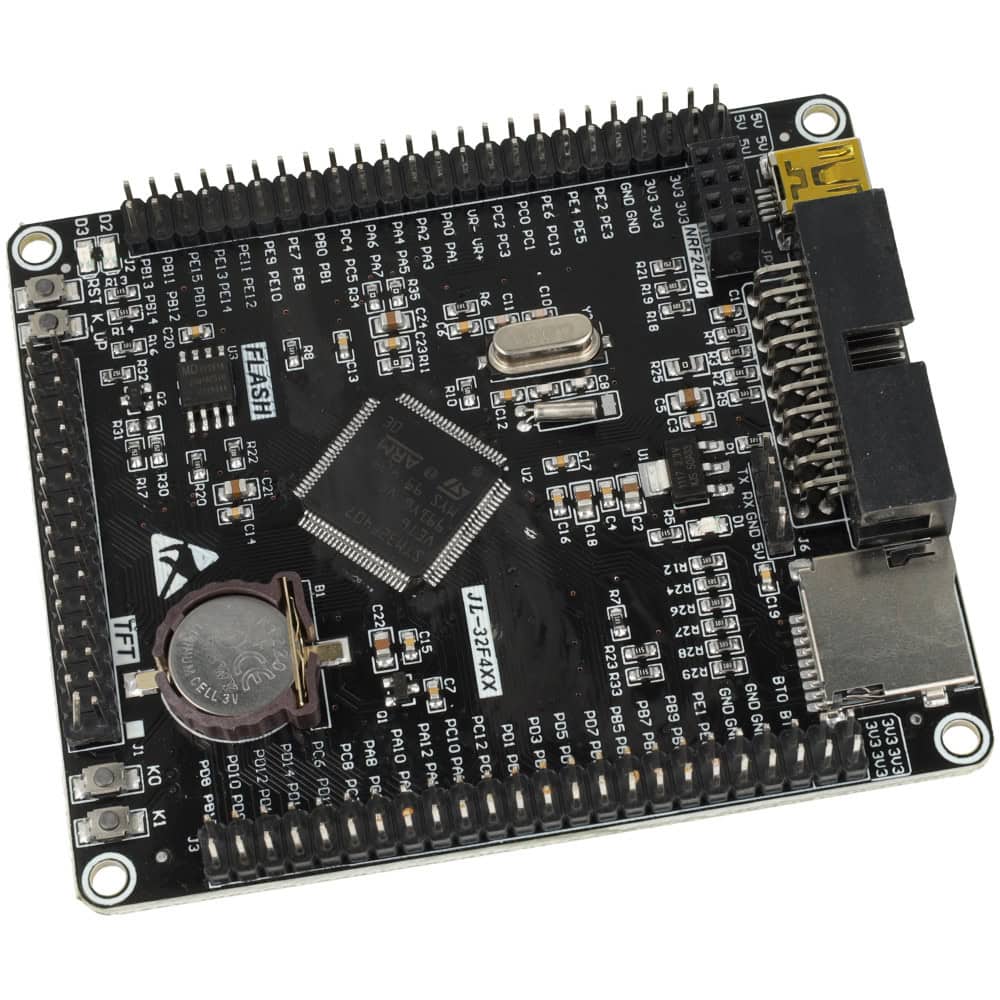

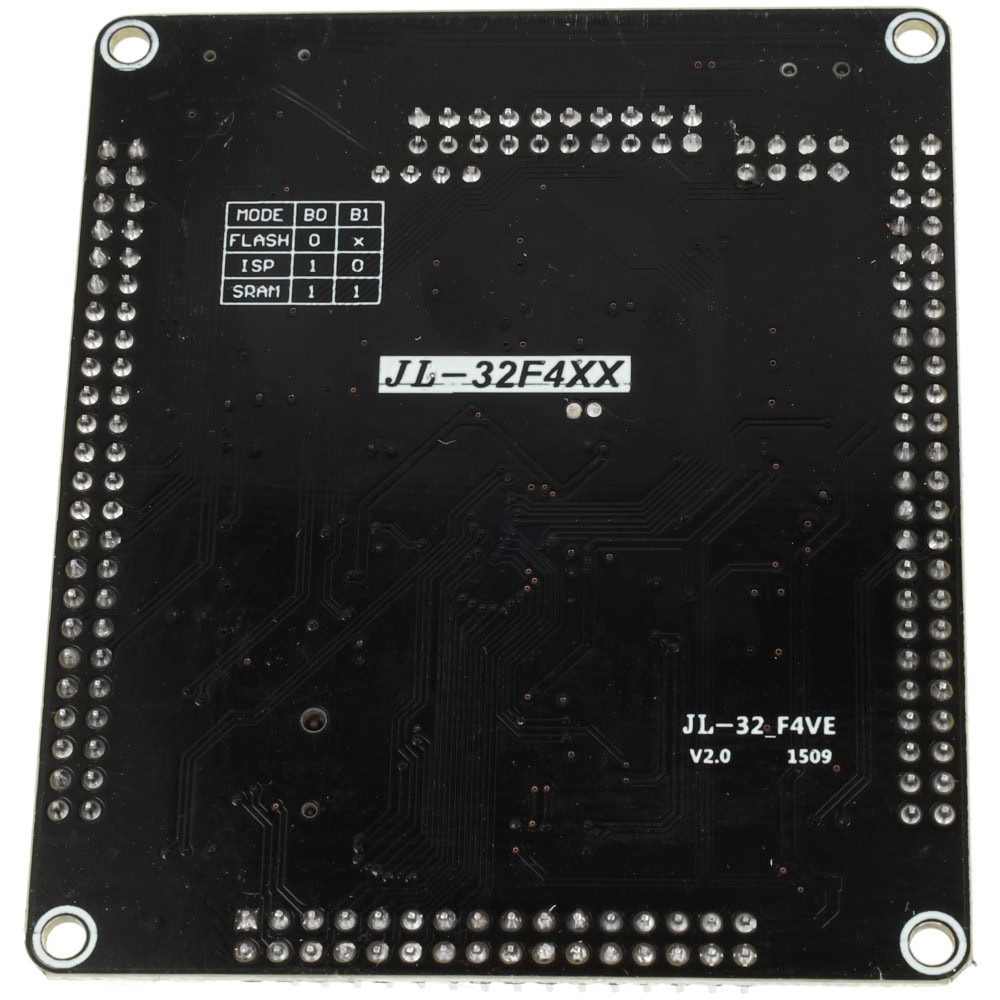

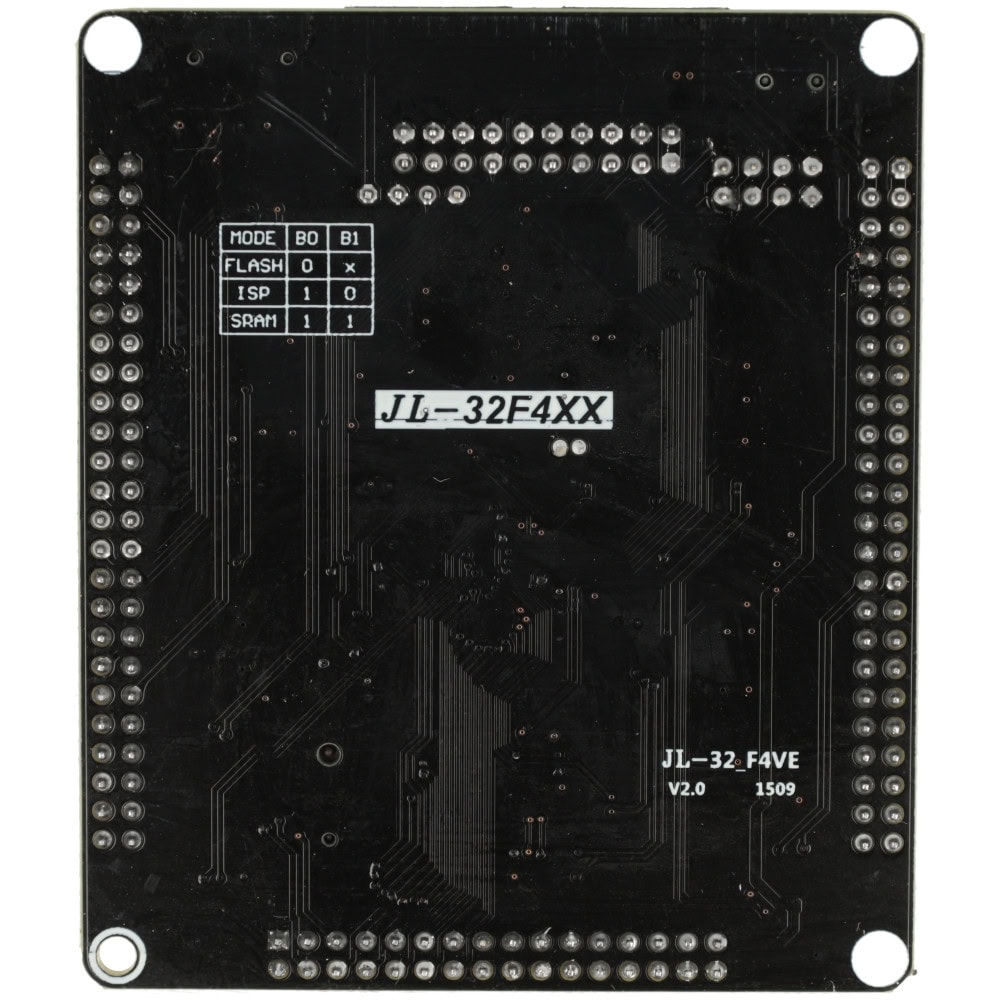

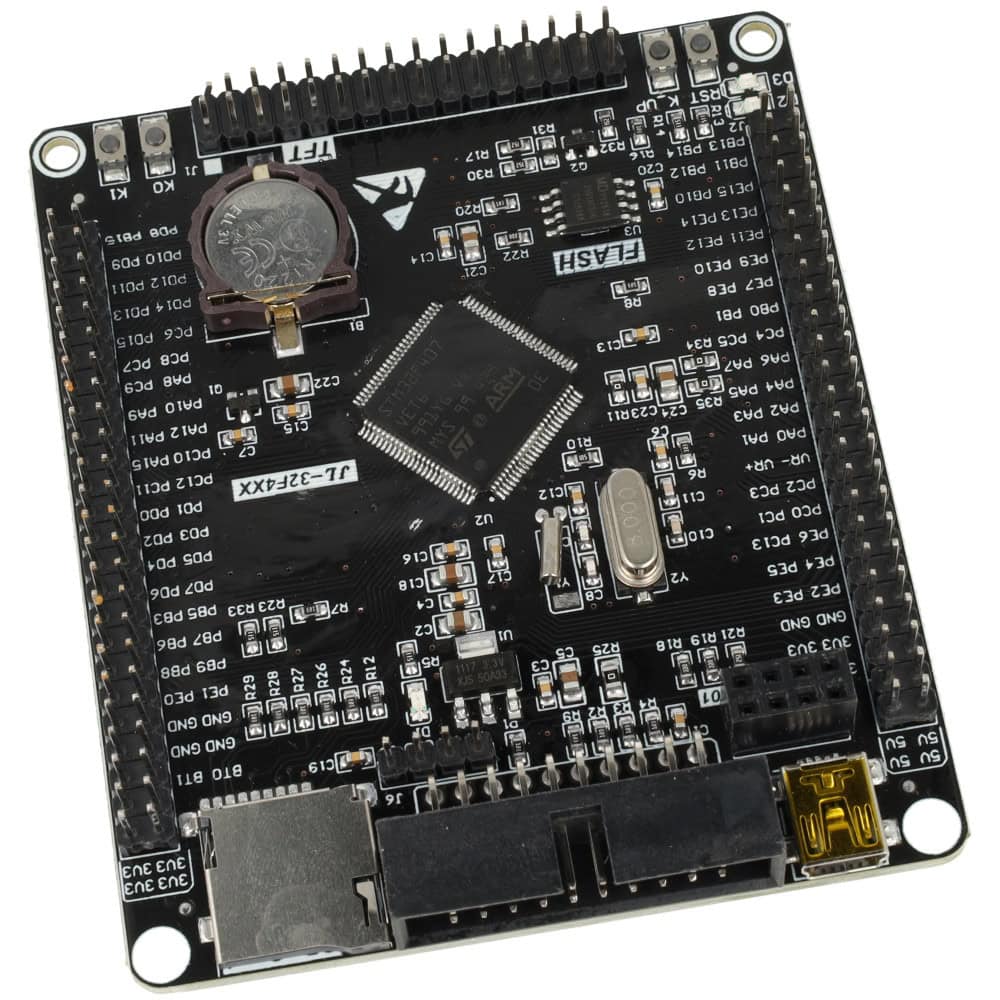

Płytka z mikrokontrolerem STM32F407VET6 rozszerzona

72,64

  • STM32F407VET6
  • Złącze USB
  • Złącze micro SD
  • Złącze TFT
  • Złącze programatora

31 w magazynie

Opis

Płytka developerska z popularnym mikrokontrolerem STM32F407VET6. Płytka ta jest idealną bazą do prototypowania.

Mikrokontroler to prawdziwy mocarz. Wydajny rdzeń potrafiący obsłużyć z wysoką częstotliwością wyświetlacz TFT, oraz kamerę. Posiada przygotowane złącze pod wyświetlacz TFT 3,2″.

Rdzeń został wyposażony w jednostkę przyśpieszającą obliczenia na liczbach zmiennoprzecinkowych. Posiada również specjalne instrukcje do obliczeń na sygnałach cyfrowych (DSP).

Została doposażona o dodatkowe komponenty, które ułatwiają tworzenie prototypów. Są to między innymi: złącze karty SD, czy bateria podtrzymująca zegar RTC.

Do programowania przyda się programator ST-Link, który znajdziesz również u mnie w sklepie.

Moduł zawiera:

  • Mikrokontroler STM32F407VET6:
    • Rdzeń: ARM Cortex®-M4 z FPU
    • Taktowanie maksymalne 168 MHz
    • 512 kB pamięci Flash
    • 192 kB pamięci SRAM (112 + 16 + 64)
    • GPIO: 82
    • Chrom-ART Accelerator™
    • Interfejsy:
      • 3 x I2C
      • 3 x SPI
      • 2 x I2S
      • 1 x CAN 2.0B
      • 4/2 x USART/UART
      • 1 x USB 2.0 FS
      • 1 x USB 2.0 HS
      • 1 x SDIO
      • 1 x Ethernet
      • 1 x Camera Interface
      • FSMC
        • Pamięci: Compact Flash, SRAM, PSRAM, NOR, NAND
        • LCD parallel 8080 6800
  • 3 x Przetwornik A/C: 16-kanałowy
  • 2 x DAC: 2 kanały
  • 1 x DMA: 16 strumieni
  • Zegar RTC
  • 14 x timer
  • Układ zasilany napięciem od 1,8 V do 3,6 V

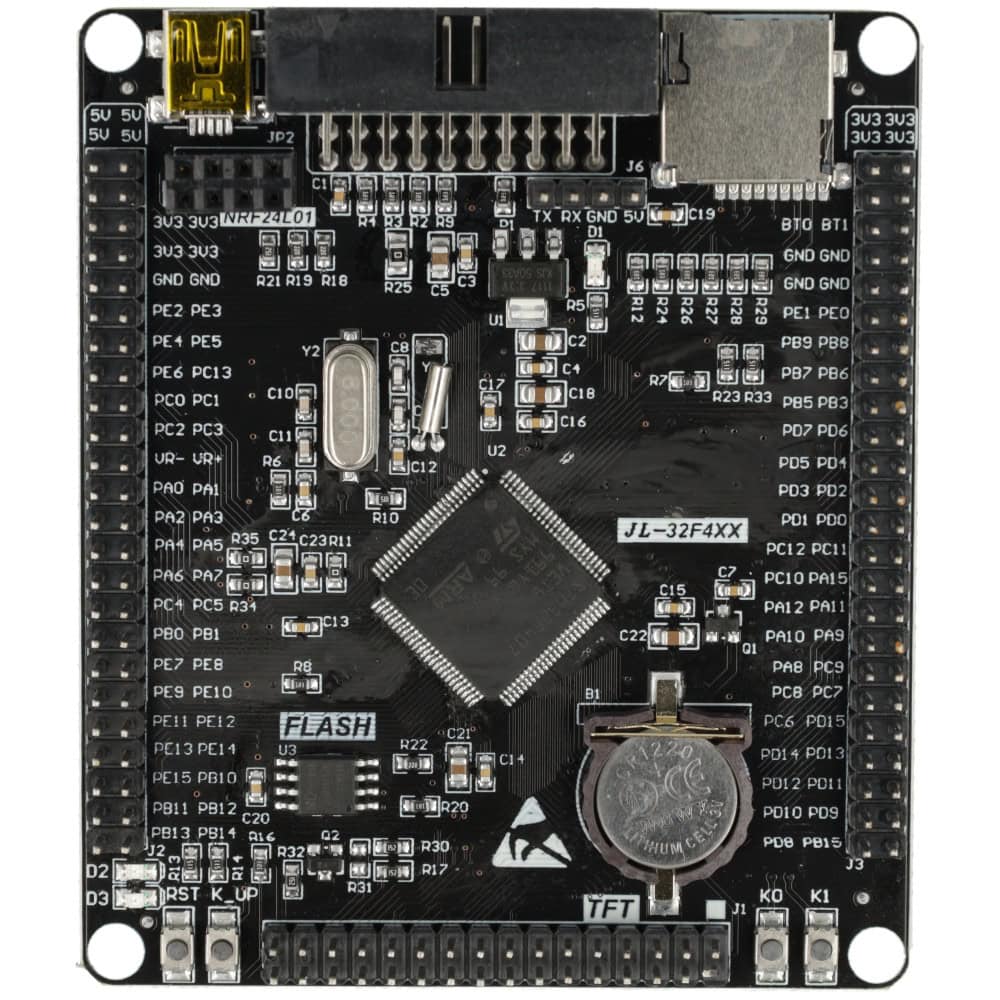

  • Na płytce znajdują się także:
    • Układ pamięci FLASH 25Q16 – 16 kbit
    • Rezonatory: HSE, LSE
    • Złącze wyświetlacza TFT
    • Złącze karty micro SD
    • Złącze modułu nRF24L01+
    • Dwie diody LED – użytkownika
    • Dwa przyciski – użytkownika
    • Przycisk Reset
    • Złącze UART
    • Złącze mini USB
    • Bateria podtrzymująca RTC
    • Wyprowadzenia goldpin dla portów I/O
    • Złącze IDC dla programatora JTAG

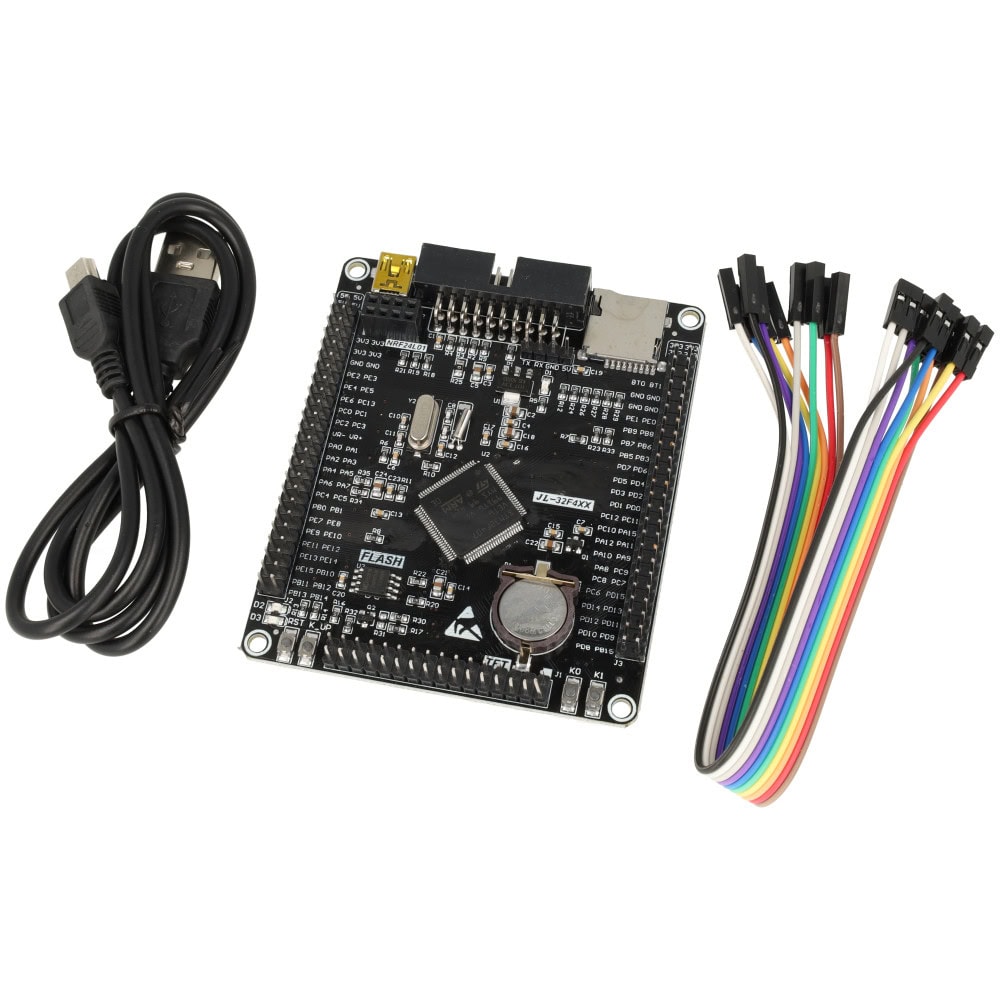

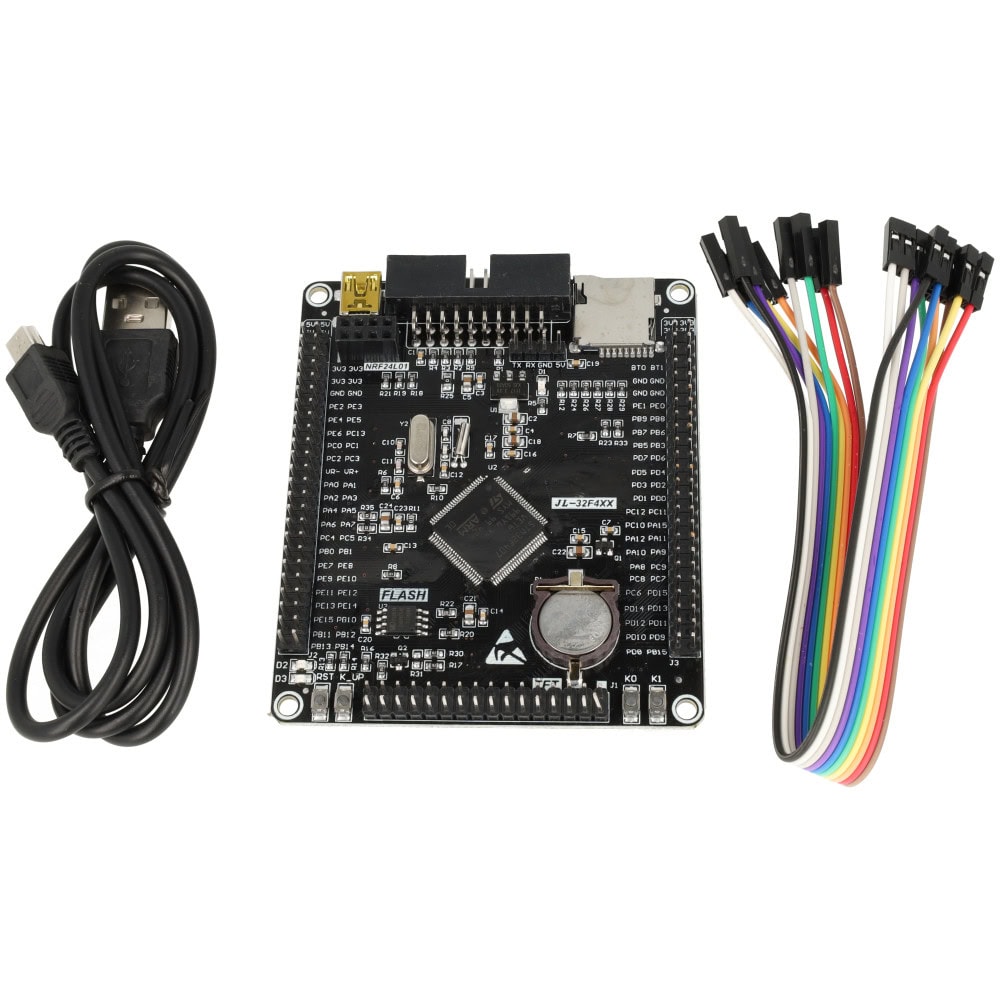

  • W zestawie znajduje się
    • Przewód USB micro
    • Taśma przewodów do łączenia układów
  • Wymiary płytki: 85 x 72 mm
