Pro Mini 328 5V zgodny z Arduino®

39,97

Mały, uniwersalny moduł z układem ATmega328P zgodny z Arduino® Pro Mini. Wersja o zasilaniu 5V. Mikrokontroler posiada 32 kB pamięci Flash, 2 kB RAM i 1 kB EEPROM. Zegar taktowany jest częstotliwością 16 MHz. Wgrany bootloader z Arduino® Pro Mini. Goldpiny do wlutowania w zestawie.

24 w magazynie

Zdobądź 3997 Punktów za ten produkt.

Nasze gwarancje

  • Check Mark Zamów do 13:00. Dostawa następnego dnia.
  • Check Mark 30 dni na zwrot
  • Check Mark Od 200 zł wysyłka gratis
Płatność & Wysyłka
  • Visa Card
  • MasterCard
  • Apple Pay
SKU: ARDUINO_MINI_328 Kategorie: ,

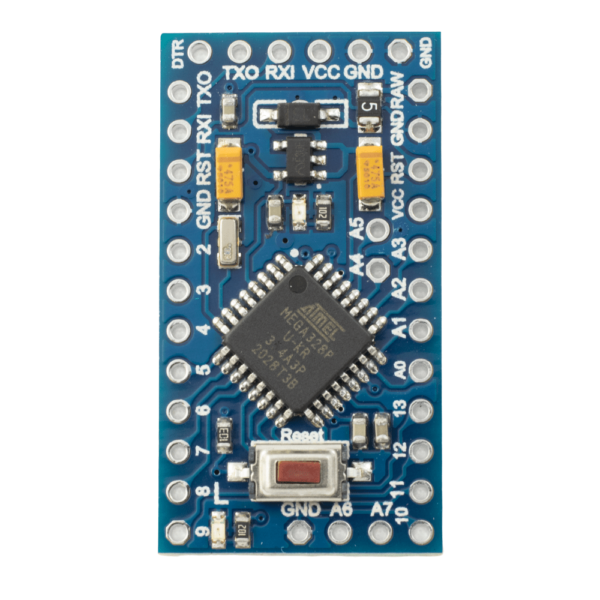

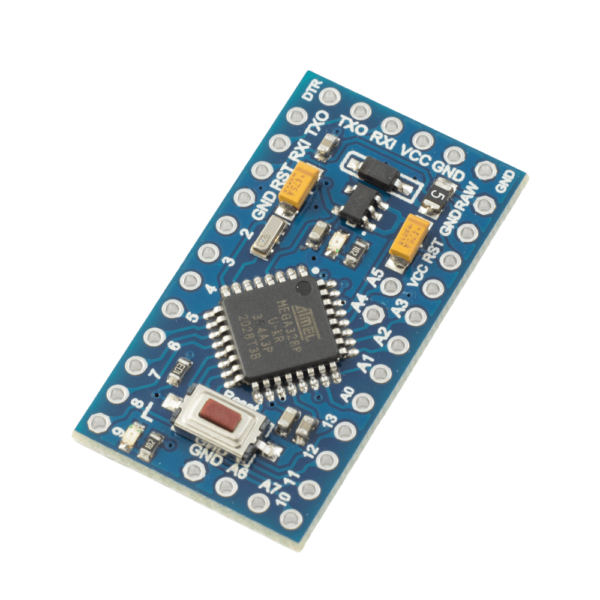

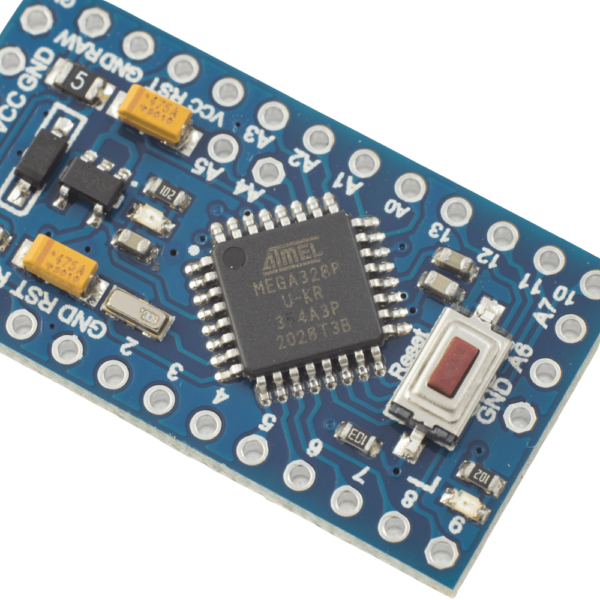

Pro Mini 328 5V zgodny z Arduino®

Uniwersalny moduł z mikrokontrolerem Atmega328P do zastosowania w prototypach i projektach z mikrokontrolerami. Zgodny z projektem Arduino® Pro Mini 5V 16 MHz.

Wbudowany stabilizator napięcia pozwala na zasilenie płytki z napięcia wyższego niż 5 V. Sama logika mikrokontrolera wciąż działa wtedy na napięciu 5 V.

Płytka ma wgrany bootloader Arduino®.

Z uwagi na naprawdę małe rozmiary, płytka nie posiada konwertera USB-UART. Do zaprogramowania w Arduino IDE potrzebny jest dodatkowo konwerter USB-UART dostępny w innej ofercie.

Do zaprogramowania mikrokontrolera bez Arduino IDE potrzebny będzie programator USBASP.

Jak rozpoznać czy masz wersję 5V, czy 3,3V bez podłączania?

Atmega328P przy zasilaniu 5V może być taktowana częstotliwością 16MHz, więc na płytce znajduje się rezonator 16MHz.

Z kolei przy 3,3V już tylko 8 MHz i na tym polega różnica między nimi.

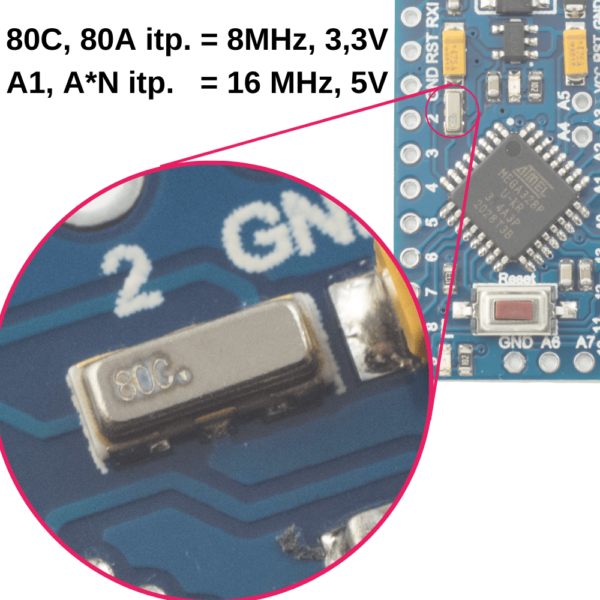

Jednym ze sposobów będzie odczytanie co znajduje się na małym, srebrnym rezonatorze.

  • 8 MHz będzie miał oznaczenie “80C“, “80A” lub podobne
  • 16 MHz będzie miał oznaczenie “A1“, “A*N” lub podobne

Jeśli masz 16 MHz – masz wersję na 5V. Mając 8 MHz masz 3,3V.

Parametry Pro Mini 328 5V:

  • Napięcie zasilania: 5 V (pin VCC) lub 5 – 12 V (pin RAW)
  • Napięcia pinów I/O: 5 V
  • Zainstalowany bootloader z Arduino® Pro Mini
  • Mikrokontroler: ATmega328P
    • Maksymalna częstotliwość zegara: 16 MHz
    • Pamięć SRAM: 2 kB
    • Pamięć Flash: 32 kB (4 kB zarezerwowane dla bootloadera)
    • Pamięć EEPROM: 1 kB
    • Porty I/O: 14
    • Wyjścia PWM: 6
    • Ilość wejść analogowych: 7 (kanały przetwornika A/C)
    • Interfejsy szeregowe: UART, SPI, I2C
    • Zewnętrzne przerwania
  • Wymiary: 34 x 18,5 mm
  • Goldpiny do wlutowania w zestawie

Przydatne linki:

Waga 0,01 kg
Wymiary 10 × 6 × 1,5 cm
