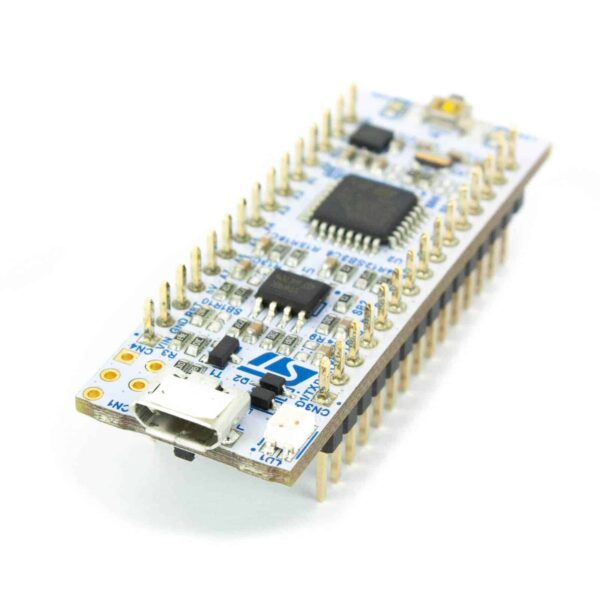

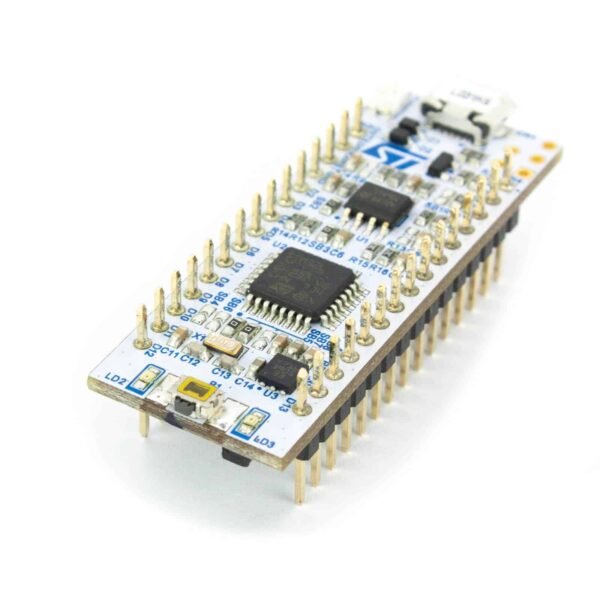

STM32 NUCLEO-L031K6 Nucleo-32 z STM32L031K6T6 ARM Cortex-M0+

STM32 Nucleo-32 to najmniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32 w obudowach 32-piowych. Płytki Nucleo-32 posiadają złącze zgodne z Arduino Nano dzięki czemu w łatwy sposób można zastąpić Arduino przez STM32. Każda płytka Nucleo-32 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja płytki

• Mikrokontroler STM32L031K6T6
  • Rdzeń: Cortex-M0+
  • Maksymalne taktowanie: 32 MHz
  • Pamięć Flash: 32 kB
  • Pamięć SRAM: 8 kB
  • Pamięć EEPROM: 1 kB
  • DMA: 7 kanałów
  • Interfejsy
    • 1 x I²C
    • 1 x SPI
    • 1 x UART / USART
    • 1 x LPUART
  • 1 x ADC 12 bit
  • 2 x Low Power Comparator
  • Timery
    • 1 x 16 bit (4  kanały)
    • 2 x 16 bit (2  kanały)
    • 1 x 16 bit ultra low-power
    • 1 x RTC
    • 1 x SysTick
    • 2 x Watchdog
  • CRC
• Wbudowany programator / debugger ST-Link V2
  • Złącze micro USB
  • Możliwość pracy jako oddzielny programator z wyjściem SWD
• Zasilanie
  • Z micro USB
  • Z zewnętrznego źródła zasilania 5 lub 3,3 V
• Trzy diody LED
• • Komunikacja USB
  • Zasilanie
  • Dioda użytkownika
• Przycisk Reset
• Wlutowane wyprowadzenia goldpin dla pinów I/O
• Złącze zgodne z Arduino Nano
• Płytka zgodna z ARM mbed
