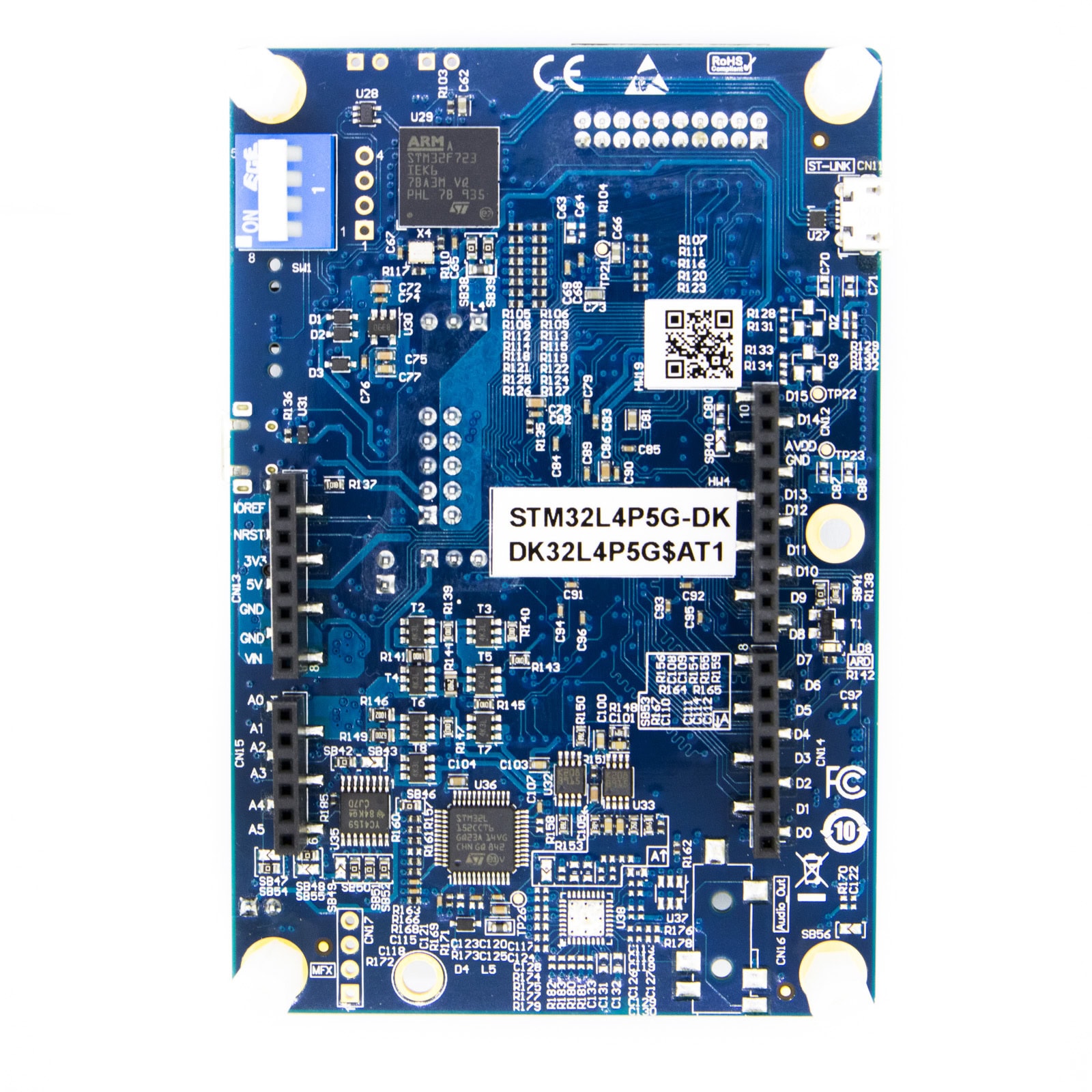

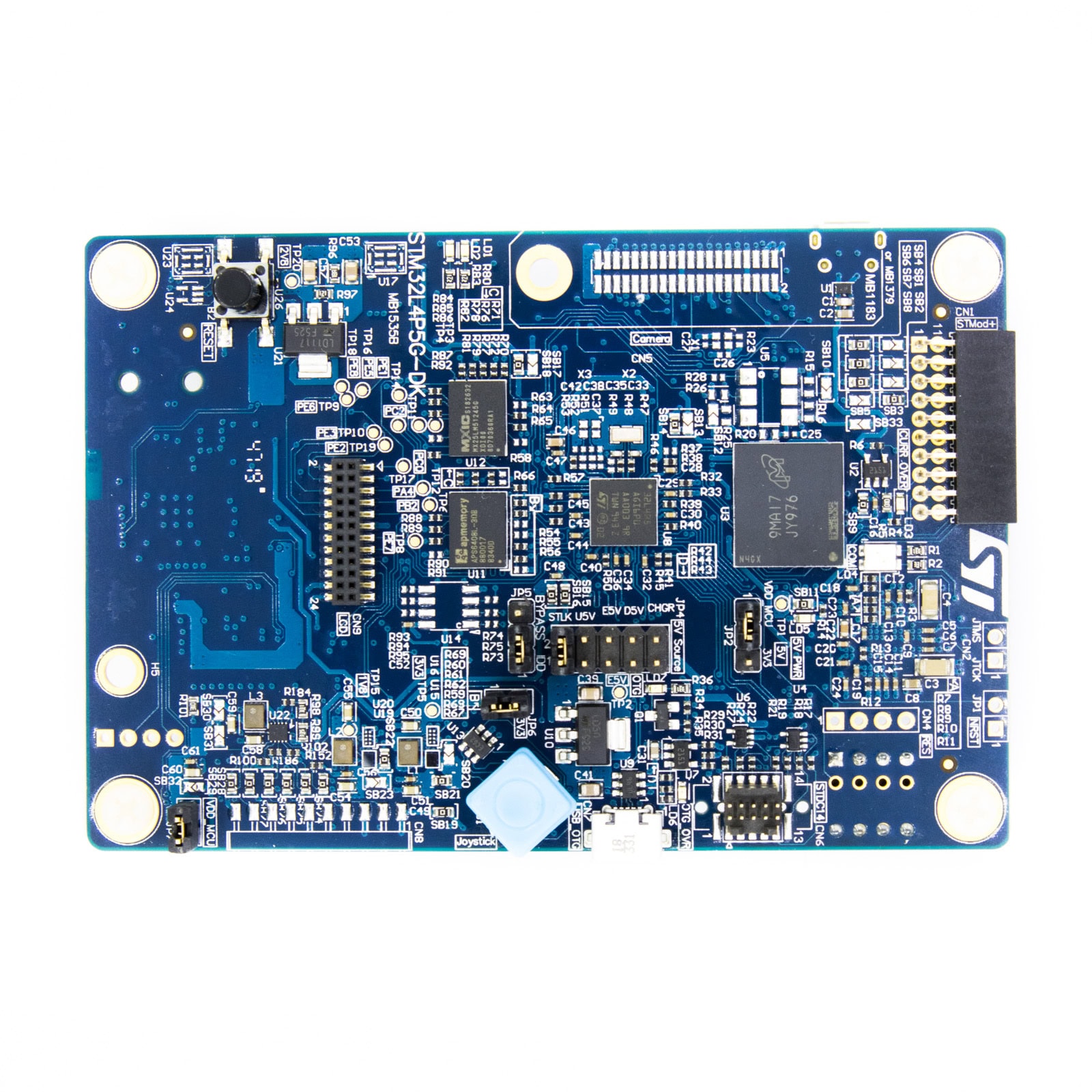

STM32 Discovery STM32L4P5G-DK

209,32

  • Bogaty zestaw interfejsów dla pamięci Flash, eMMC oraz RAM
  • Mikrokontroler STM32L4P5AGI6PU
  • Złącze wyświetlacza TFT
  • Dodatkowa płytka dla rozszerzeń

Na stanie

Opis

Zestaw deweloperski Discovery STM32L4P5G-DK jest oparty o mikrokontroler STM32L4P5AGI6PU z rdzeniem ARM Cortex-M4. Zestaw posiada bogaty zestaw interfejsów dla pamięci Flash, eMMC oraz RAM.

Na płytce znajduje się złącze dla wyświetlacza TFT. W połączeniu z dostępnymi pamięciami daje to spore możliwości do prototypowania różnych GUI.

Płytka posiada zintegrowany programator ST-Link/V3E.

Na płytce znalazło się również miejsce na złącze zgodne z Arduino Uno R3. Ponadto użyto złącza STMod+. Dzięki tym złączom w łatwy sposób można rozbudowywać zestaw o dodatkowe komponenty.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Parametry

  • Mikrokontroler STM32L4P5AGI6PU
    • Rdzeń Arm® Cortex®-M4, 1 MB Flash, 320 kB RAM
    • Częstotliwość rdzenia max: 120 MHz
    • USB OTG
    • 2 x 12-bit ADC
    • 2 x 12-bit DAC
    • 2x Op amps, 2 x Comparator, 1x Czujnik temperatury
    • Timery 32-bit i 16-bit, Advanced Motor Control, Ultra Low Power Timers
    • 2x SD/SDIO/MMC, 3 x SPI, 4 x I2C, 1 x CAN, 2 x Octo SPI, 5 x USART, 1 x LPUART
    • AES 256, SHA, PKA, TRNG
    • 2 x SAI
    • DFSDM
    • Touch Sensing Controller
    • FSMC
    • ART Accelerator™
    • Chrom-ART Accelerator™
  • Złącze dla wyświetlacza TFT 240×240 64-bit color, interfejs RGB
  • Pamięć 4 GB eMMC na płytce
  • Pomiar prądu na płytce
  • Audio kodek na interfejs SAI (tylko footprint)
  • Mikrofom ST-MEMS (tylko footprint)
  • 512 Mbit Octo-SPI NOR Flash z trybem DDR
  • 64 Mbit Octo-SPI PSRAM z trybem DDR
  • 2 diody LED dla użytkownika
  • 4-kierunkowy Joystick z przyciskiem
  • Przycisk Reset
  • Złącza
    • Kamery 8-bit (tylko footprint)
    • Słuchawek jack (tylko footprint)
    • USB OTG FS
    • 10-pinowe złącze debugowe STDC14
    • Arduino® Uno R3

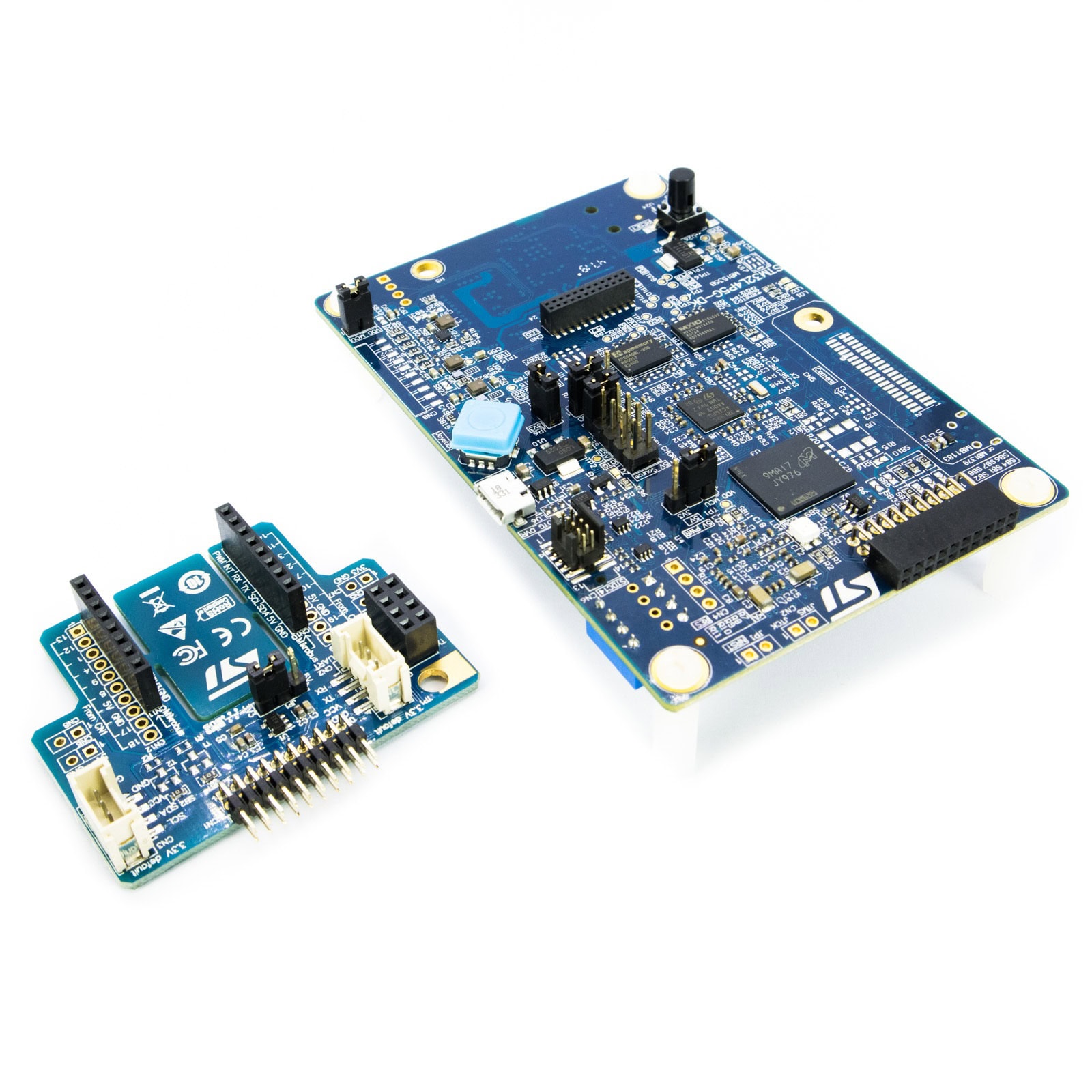

    • Rozszerzenie STMod+, adapter do złącza w zestawie
  • Zasilanie
    • Przez micro USB
    • Zewnętrzne przez SMPS
  • Programator ST-Link/V3E na płytce
  • Szerokie wsparcie dla różnych IDE: IAR™, Keil®, GCC-based IDEs, Arm® Mbed™
  • Wlutowane wyprowadzenia goldpin dla pinów I/O
  • Płytka zgodna z ARM mbed
