Przetwornica Step-up & Step-down 2A XL6009 DC-DC

Przetwornica Step-up & Step-down 2A XL6009 DC-DC

11,99  z VAT

Cena netto: 9,75

26 w magazynie

Zdobądź 1199 Punktów za ten produkt.

Moduł przetwornicy DC-DC XL6009 stosowana do zasilania układów elektronicznych. Cechą szczególną układu XL6009 jest to, że może ona działać jako przetwornica step-up oraz step-down. Napięcie wejściowe od 5 V do 32 V, regulowane napięcie wyjściowe w zakresie od 1,25 V do 46 V. Prąd wyjściowy stały 2 A.

Korzyści

  • 30 dni na zwrot
  • Od 300 zł wysyłka gratis
  • Dostawa 24h

Płatność & Wysyłka

Kategorie: ,

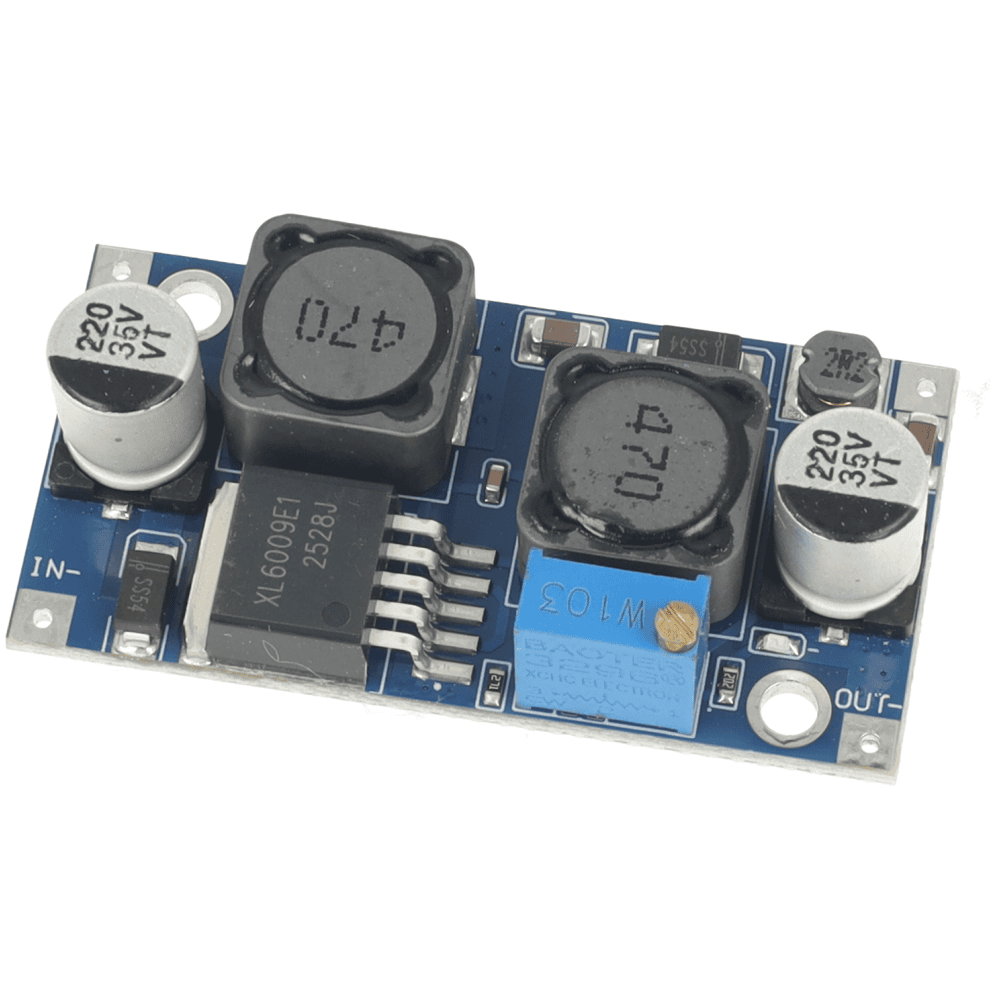

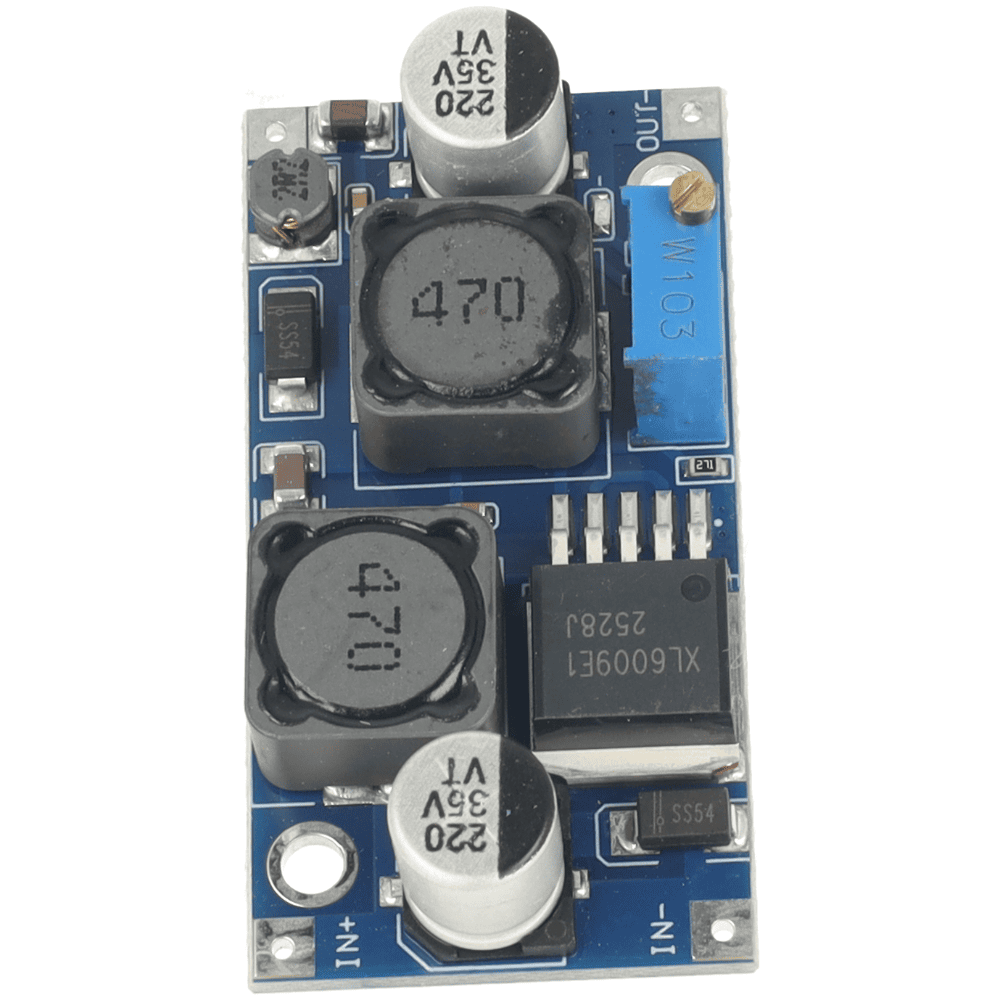

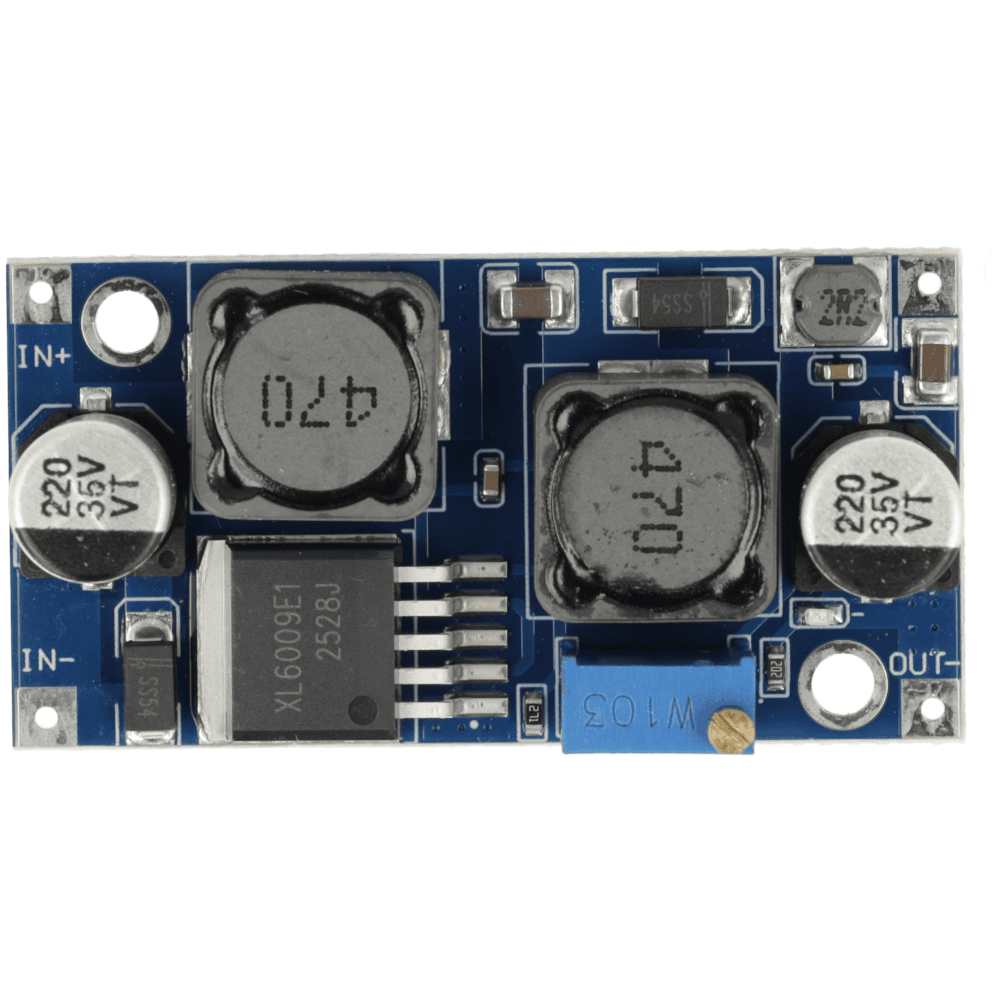

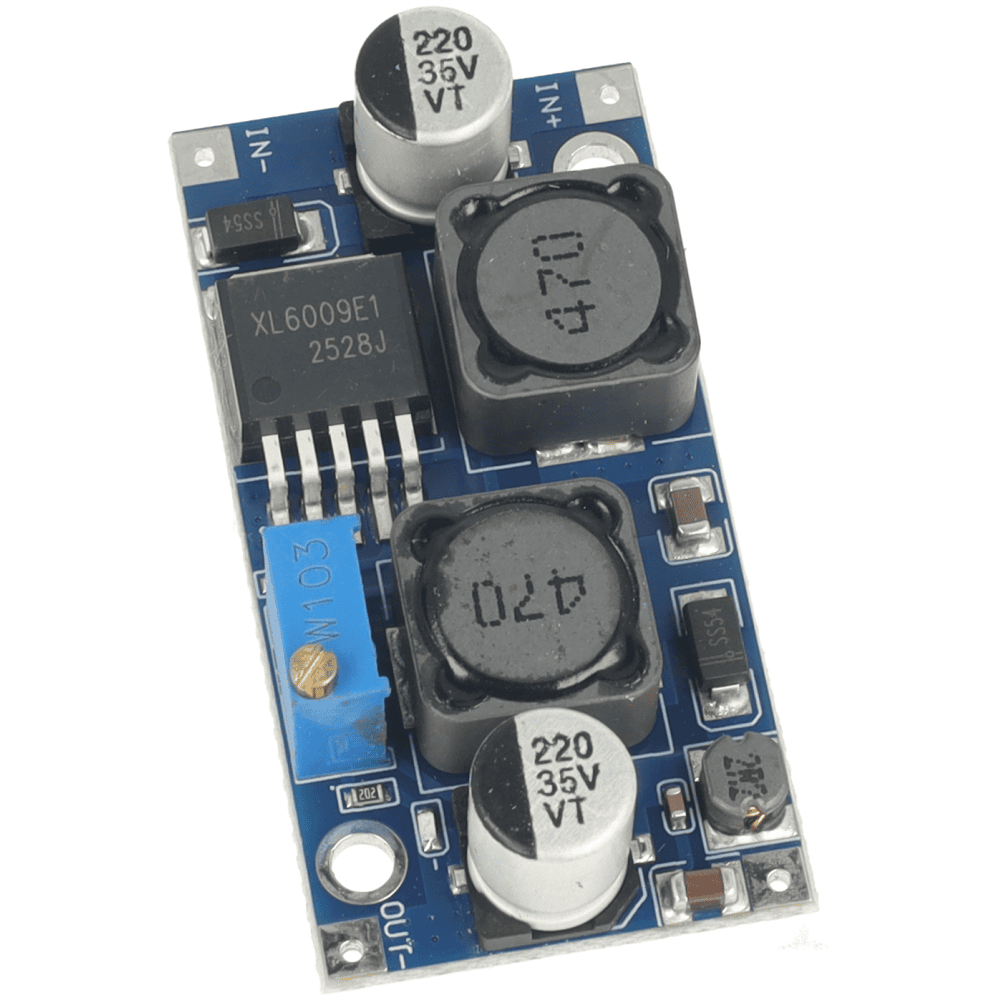

PRZETWORNICA STEP-UP & STEP-DOWN 2A XL6009 DC-DC

Przetwornica DC-DC step-up XL6009 to popularny układ elektroniczny stosowany do zasilania układów elektronicznych. Jest alternatywą dla przetwornic opartych na układzie LM2577. Cechą szczególną układu XL6009 jest to, że może ona działać jako przetwornica step-up oraz step-down.

XL6009 oferuje wysoką wydajność i stabilność przy przetwarzaniu napięć zasilania. Jest często wykorzystywany w projektach DIY, układach zasilania awaryjnego oraz aplikacjach, gdzie konieczne jest zwiększenie napięcia zasilania z niskonapięciowego źródła. Przetwornica XL6009 cechuje się również kompaktową budową i łatwością w integracji z innymi układami elektronicznymi.

GŁÓWNE CECHY I FUNKCJONALNOŚĆ

Przetwornica jest zoptymalizowana do szerokiego zakresu napięć wejściowych od 5 V do 32 V, oferując równocześnie regulowane napięcie wyjściowe w zakresie od 1,25 V do 46 V.

Dodatkowo, moduł jest wyposażony w funkcję ENABLE, umożliwiającą kontrolę włączania i wyłączania przetwornicy przez zewnętrzny pin.

Układ XL6009 oferuje lepsze parametry w porównaniu do powszechnie stosowanych układów LM2577. Praca z wyższą częstotliwością przetwarzania na poziomie 400 kHz pozwoliła na redukcję rozmiaru elementów indukcyjnych, co przyczyniło się do zminiaturyzowania całej przetwornicy.

Dzięki zastosowaniu wieloobrotowego potencjometru możliwa jest precyzyjna regulacja napięcia wyjściowego w sposób płynny. Co istotne, raz ustalone napięcie wyjściowe pozostaje stabilne, niezależnie od fluktuacji napięcia zasilającego.

Specyfikacja techniczna

🔌 Przetwornica: XL6009
🔌 Typ: Przetwornica step-up / step-down
⚡ Napięcie wejściowe: 5 V do 32 V DC
⚡ Napięcie wyjściowe: 1,25 V do 46 V DC (regulowane)
💡 Układ przetwornicy: XL6009E1
💡 Prąd wyjściowy stały: 2 A
💡 Prąd wyjściowy maksymalny: 4 A (z radiatorem)
🌡️ Temperatura pracy: -45°C do 85°C
🔋 Wydajność: do 94%
⚙️ Typ pracy: Impulsowy
⚙️ Częstotliwość pracy: 400 kHz
📏 Wymiary: 48 x 25 x 14 mm
⚖️ Waga: 16 g
🔌 Uwagi: Radiator nie jest dołączony do zestawu.

UWAGA

  • Przy niskim obciążeniu oraz poza określonym zakresem pracy, tj. poniżej 3,5V na wejściu, istnieje ryzyko wystąpienia niekontrolowanych skoków napięcia wyjściowego nawet do kilkudziesięciu voltów!!!
  • Niewłaściwe podłączenie polaryzacji zasilania uszkodzi układ.
  • Urządzenie jest przeznaczone dla doświadczonych elektroników. Wymaga podstawowej wiedzy z elektroniki oraz umiejętności lutowania oraz łączenia układów. Firma nie ponosi odpowiedzialności za źle wykonaną instalację urządzenia.
  • Przed podłączeniem układu docelowego do przetwornicy/stabilizatora należy upewnić się woltomierzem, że ustawione zostało odpowiednie napięcie wyjściowe.
