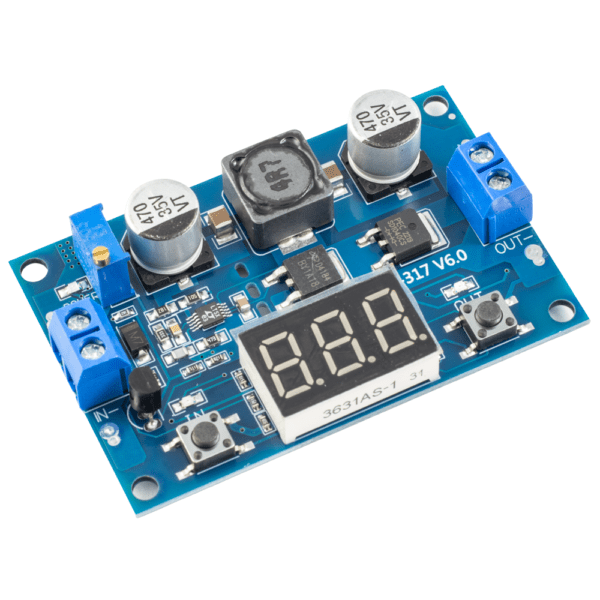

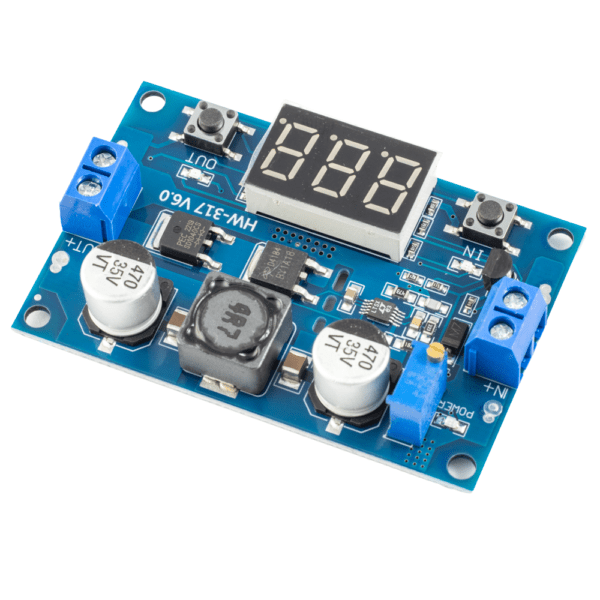

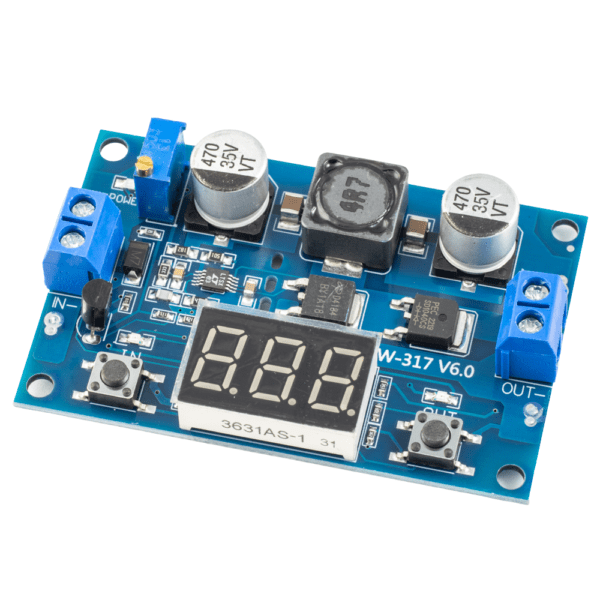

Przetwornica step-up LTC1871 3,5-35V 6A 100W DC-DC z woltomierzem

Przetwornica step-up LTC1871 3,5-35V 6A 100W DC-DC z woltomierzem

27,99  z VAT

Cena netto: 22,76

14 w magazynie

Zdobądź 2799 Punktów za ten produkt.

Przetwornica Step-Up prądu stałego (DC-DC) zbudowana na układzie LTC1871. Napięcie wejściowe 3-35V. Napięcie wyjściowe 3,5-35V. Napięcie wyjściowe regulowane potencjometrem wieloobrotowym. Maksymalna moc wyjściowa to 100W. Zabezpieczenie przed zwarciem i odwrotną polaryzacją. Wbudowany woltomierz napięcia wejściowego i wyjściowego. Radiator w zestawie.

Korzyści

  • 30 dni na zwrot
  • Od 300 zł wysyłka gratis
  • Dostawa 24h

Płatność & Wysyłka

Kategorie: ,

Przetwornica step-up LTC1871 3,5-35V 6A 100W DC-DC z woltomierzem

Zasilanie to jedno z ważniejszych zagadnień budowania urządzeń elektronicznych. W zasadzie bez dobrego zasilania nasz układ nie będzie działał.

Warto wybrać moduł, który dostarczy nam odpowiednie napięcie i będzie odpowiednio wydajny prądowo.

Przetwornica posiada wbudowany woltomierz. Z jego pomocą precyzyjnie ustawisz wartość napięcia wyjściowego bez dodatkowego osprzętu.

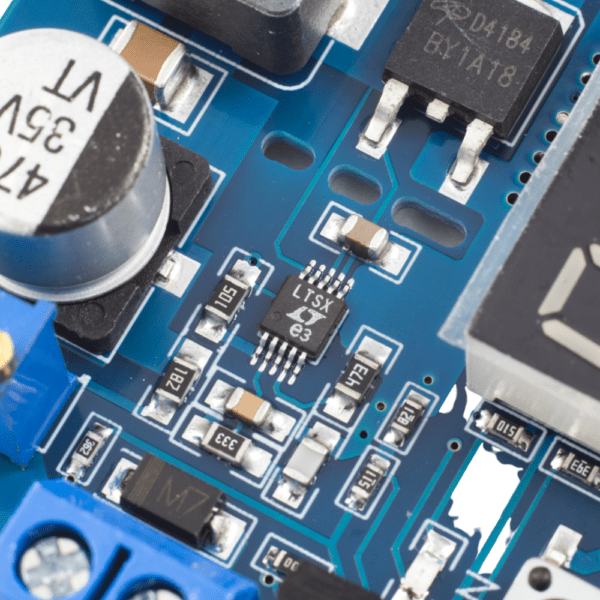

Przetwornica step-up (podwyższająca napięcie) zbudowana jest na układzie LTC1871 to jeden z ciekawszych wyborów. Jest to przetwornica uniwersalna o szerokim zastosowaniu.

Jest to przetwornica DC-DC, czyli zamienia stałe napięcie wejściowe na stałe napięcie na wyjściu. Na wejście przetwornicy możemy podać napięcie już od 3V aż do 35V.

✅ Napięcie wyjściowe z przetwornicy jest regulowane przez potencjometr wieloobrotowy, który znajduje się na module. Regulacja odbywa się w zakresie od 3,5V do 35V.

Trzeba pamiętać, żeustawione napięcie wyjściowe musi być wyższe niż te na wejściu.

✅ Kolejnym ważnym parametrem jest maksymalny prąd, jaki może wydać przetwornica. Moduł LTC1871 jest dosyć wydajny. Może dostarczyć maksymalnie aż 6A prądu (potrzebny radiator).

Z przetwornicy można pobrać maksymalnie 100 W mocy.

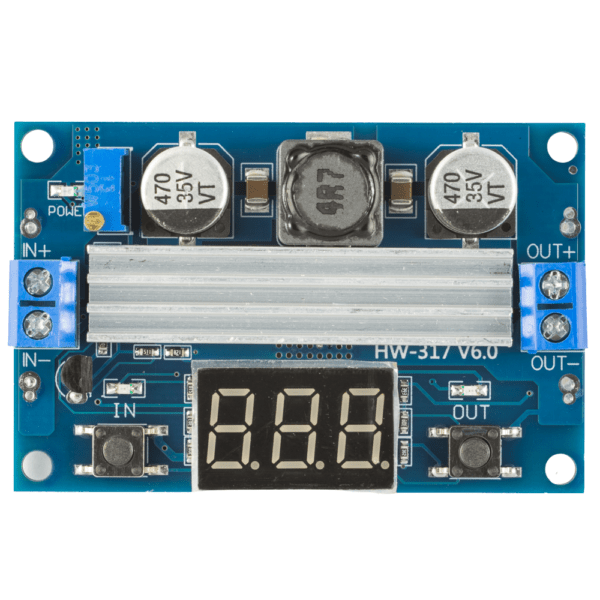

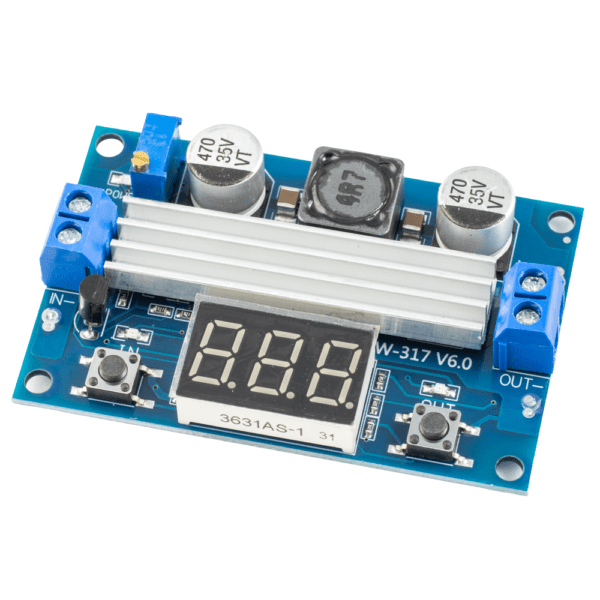

Do modułu dołączony jest radiator, który schłodzi układ przy większym poborze prądu.

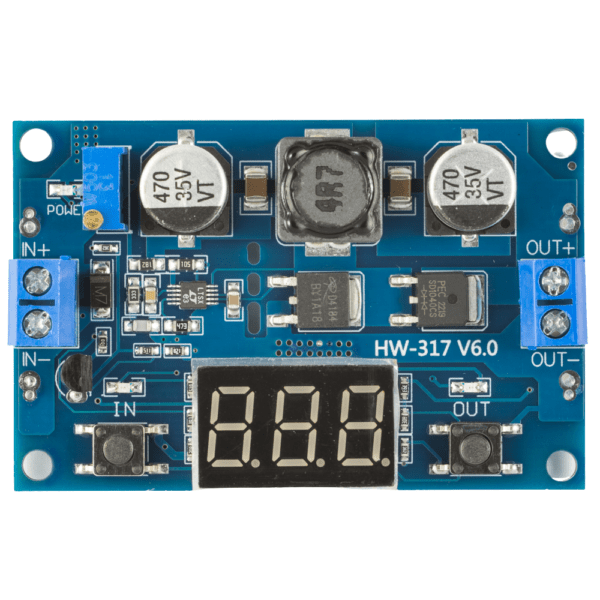

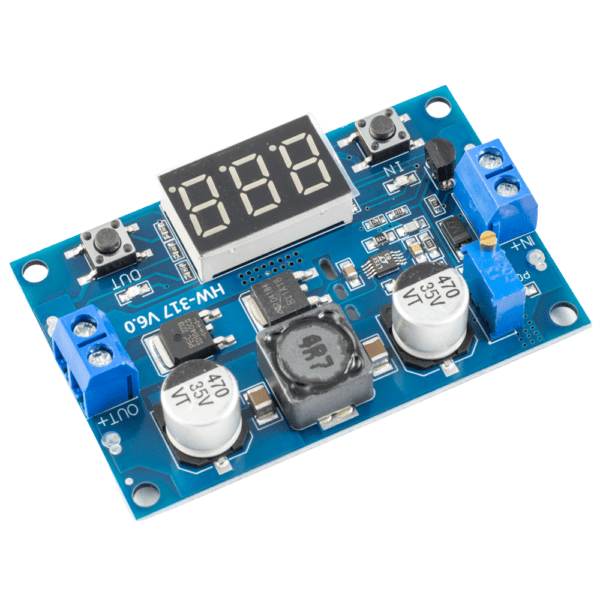

✅ Elementy modułu

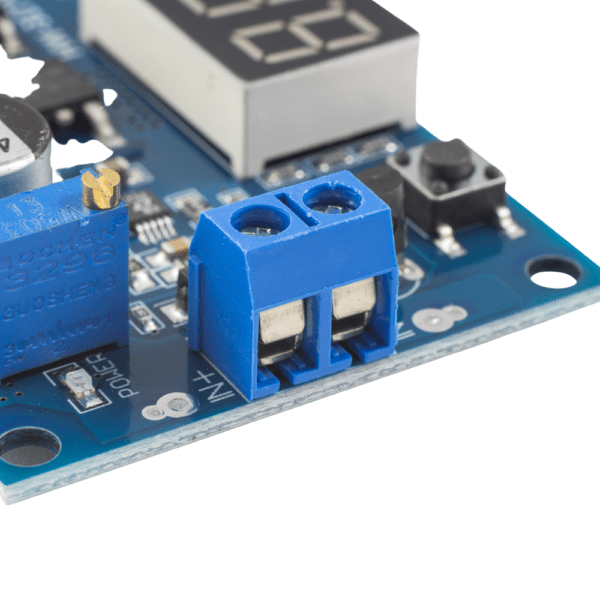

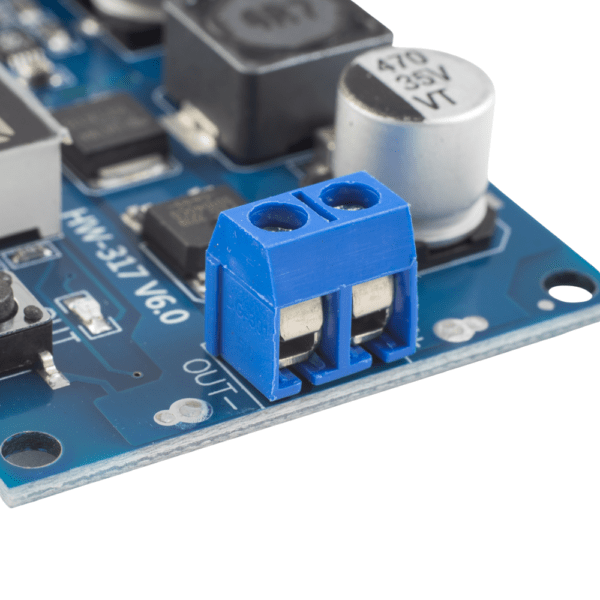

1️⃣ Złącze śrubowe napięcia wejściowego
2️⃣ Pady lutownicze napięcia wejściowego
3️⃣ Dioda LED zasilania
4️⃣ Regulacja napięcia wyjściowego
5️⃣ Pady lutownicze napięcia wyjściowego
6️⃣ Złącze śrubowe napięcia wyjściowego
7️⃣ Dioda LED pomiaru napięcia wyjściowego
8️⃣ Przycisk pomiaru napięcia wyjściowego
9️⃣ Wyświetlacz LED woltomierza
1️⃣0️⃣ Dioda LED pomiaru napięcia wejściowego
1️⃣1️⃣ Przycisk pomiaru napięcia wejściowego
1️⃣2️⃣Otworzy montażowe (4 szt. – w każdym z rogów modułu)

Przetwornica step-up LTC1871 3,5-35V 6A 100W DC-DC z woltomierzem

  • Typ przetwornicy: Step-up, podnosząca napięcie
  • Napięcie wejściowe: 3 – 25 V
  • Napięcie wyjściowe: 3,5 – 35 V (regulowane)
  • Układ przetwornicy: LTC1871
  • Prąd wyjściowy: 0 – 6 A
  • Maksymalna moc wyjściowa: 100 W dla napięć wyjściowych powyżej 20V, 65 W dla niższych
  • Dioda LED zasilania
  • Zabezpieczenie przed odwrotną polaryzacją.
  • Zabezpieczenie przeciwzwarciowe
  • Wydajność: Max 96%
  • Wbudowany woltomierz do pomiaru napięcia wyjściowego lub wejściowego
  • Temperatura pracy: -40 ÷ 85 °C
  • Otwory montażowe
  • Wymiary: 67 x 43 mm
  • W zestawie: przetwornica, radiator, słupki montażowe, nakrętki

✅ Przydatne linki

❗ Uwaga ❗

  • Urządzenie reguluje napięcie poprzez jego podnoszenie (step-up). Napięcie zasilania musi być niższe od pożądanego napięcia wyjściowego.
  • Niewłaściwe podłączenie polaryzacji zasilania uszkodzi układ.
  • Urządzenie jest przeznaczone dla doświadczonych elektroników. Wymaga podstawowej wiedzy z elektroniki oraz umiejętności lutowania, oraz łączenia układów. Firma nie ponosi odpowiedzialności za źle wykonaną instalację urządzenia.
  • Przed podłączeniem układu docelowego do przetwornicy/stabilizatora należy upewnić się woltomierzem, że ustawione zostało odpowiednie napięcie wyjściowe
