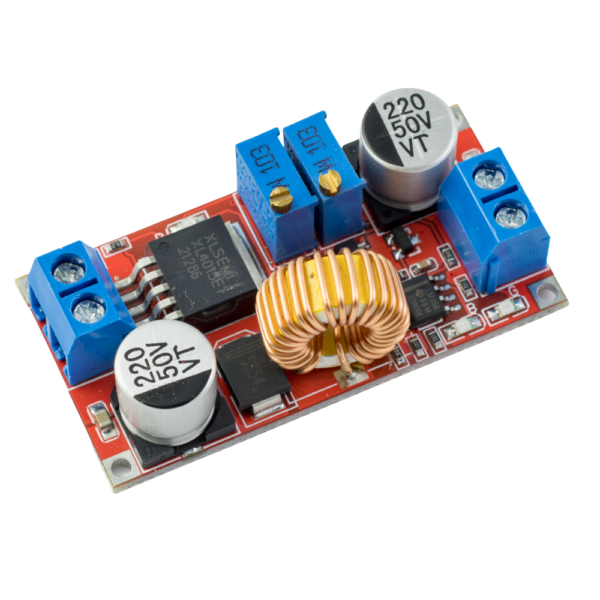

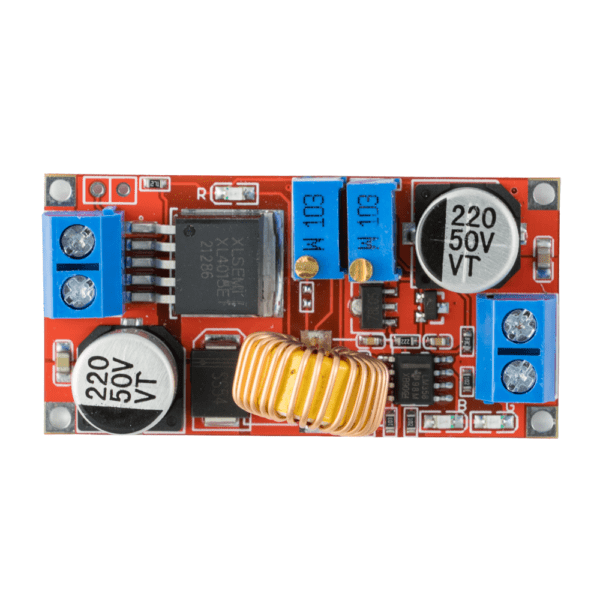

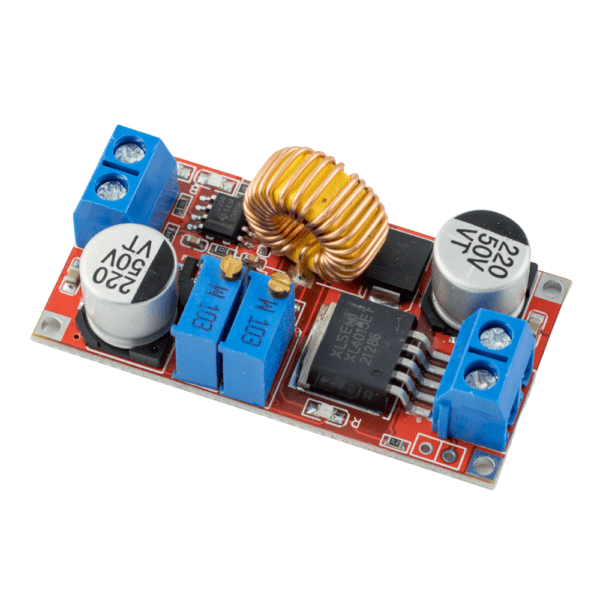

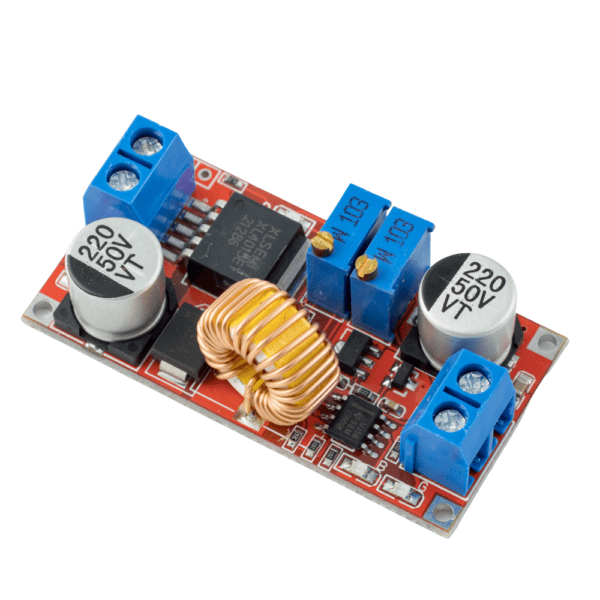

Przetwornica step-down XL4015 1,25-36V 5A DC-DC z regulacją prądu

10,99  z VAT

Cena netto: 8,93

Zadaj pytanie do produktu

Przetwornica Step-Down prądu stałego (DC-DC) zbudowana na popularnym układzie XL4015. Napięcie wejściowe 5-38V. Napięcie wyjściowe 1,25-36V. Napięcie, oraz prąd wyjściowy regulowany potencjometrami wieloobrotowymi. Maksymalny prąd wyjściowy to 5A. Zabezpieczenie przed zwarciem i przegrzaniem.

318 w magazynie

Zdobądź 1099 Punktów za ten produkt.

Nasze gwarancje

  • Znak "check" Zamów do 14:00. Dostawa następnego dnia.
  • Znak "check" 30 dni na zwrot
  • Znak "check" Od 300 zł wysyłka gratis
Płatność & Wysyłka
  • Karta Visa
  • MasterCard
  • Apple Pay
Kategorie: ,

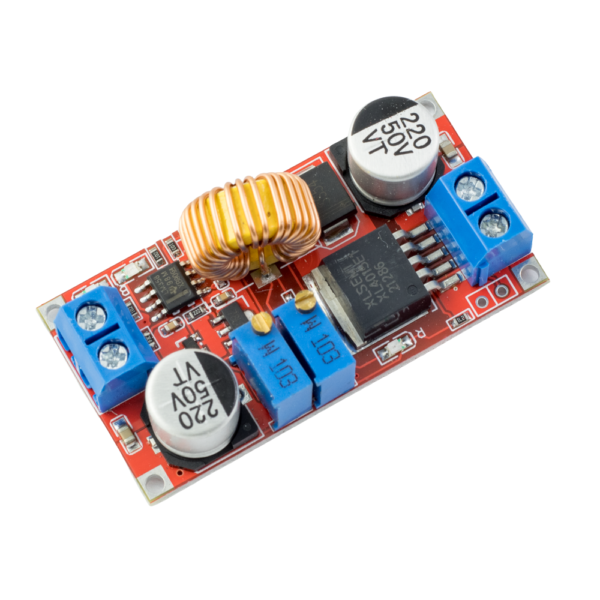

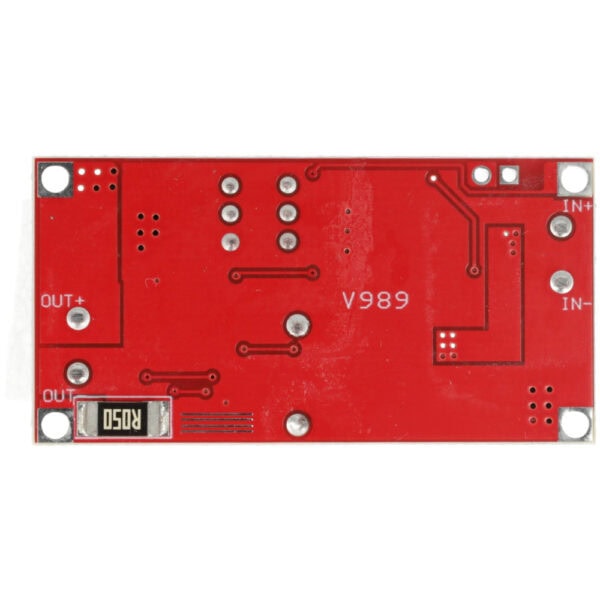

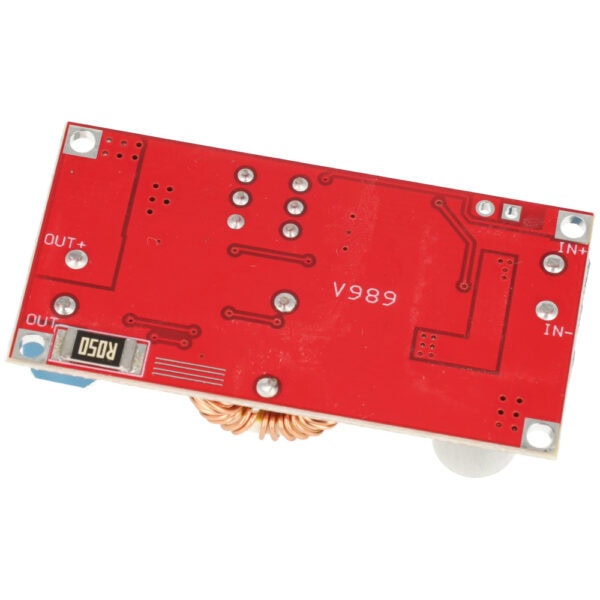

Przetwornica step-down XL4015 1,25-36V 5A DC-DC z regulacją prądu

Zasilanie to jedno z ważniejszych zagadnień budowania urządzeń elektronicznych. W zasadzie bez dobrego zasilania nasz układ nie będzie działał.

Warto wybrać moduł, który dostarczy nam odpowiednie napięcie i będzie odpowiednio wydajny prądowo.

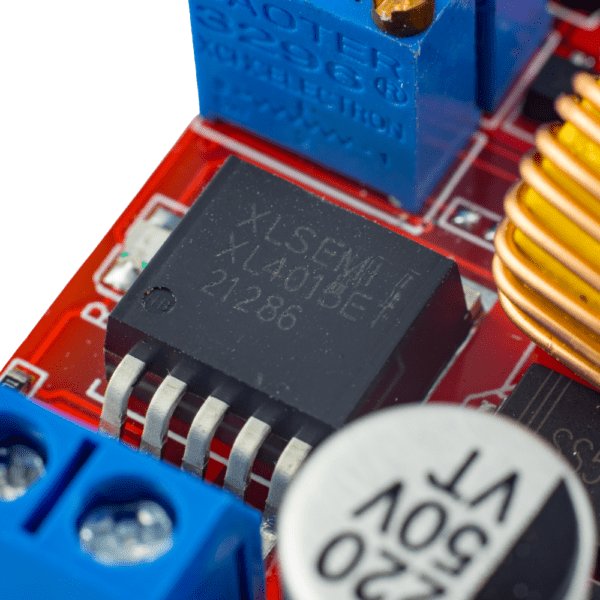

Przetwornica step-down zbudowana jest na znanym i popularnych układzie XL4015 to jeden z ciekawszych wyborów. Jest to przetwornica uniwersalna o szerokim zastosowaniu.

Jest to przetwornica typu BUCK bez izolacji galwanicznej.

Jest to przetwornica DC-DC, czyli zamienia stałe napięcie wejściowe na stałe napięcie na wyjściu. Na wejście przetwornicy możemy podać napięcie już od 5V aż do 38V.

✅ Napięcie wyjściowe z przetwornicy jest regulowane przez potencjometr wieloobrotowy, który znajduje się na module. Regulacja odbywa się w zakresie od 1,25V do 36V. Trzeba pamiętać, że napięcie wyjściowe musi być niższe niż wejściowe.

✅ Kolejnym ważnym parametrem jest maksymalny prąd, jaki może wydać przetwornica. Moduł XL4015 jest dosyć wydajny. Może dostarczyć maksymalnie aż 5A prądu (potrzebny radiator). Prąd ciągły możliwy jest na poziomie 4,5A.

Model ten wyposażony jest w regulację maksymalnego prądu wyjściowego. Ograniczenie takie idealnie nadaje się do prawidłowego ładowania ogniw Li-Ion, Li-Pol itp. Regulacja prądu wyjściowego odbywa się przed potencjometr wieloobrotowy, podobnie jak napięcie wyjściowe.

Osiągnięcie limitu prądowego sygnalizowane jest odpowiednią diodą.

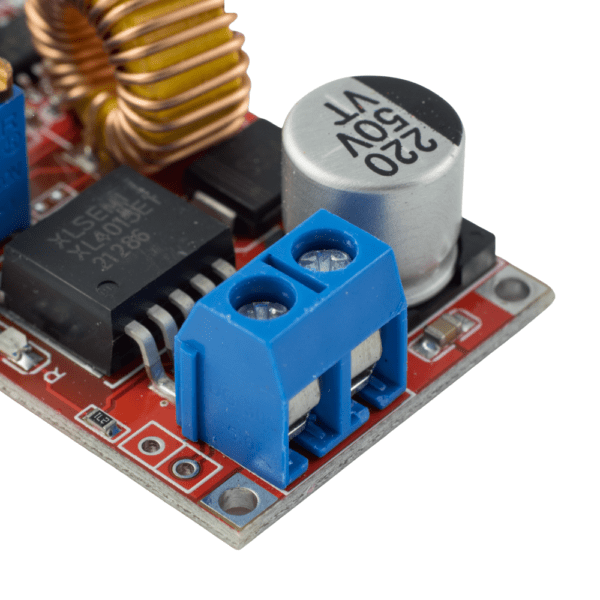

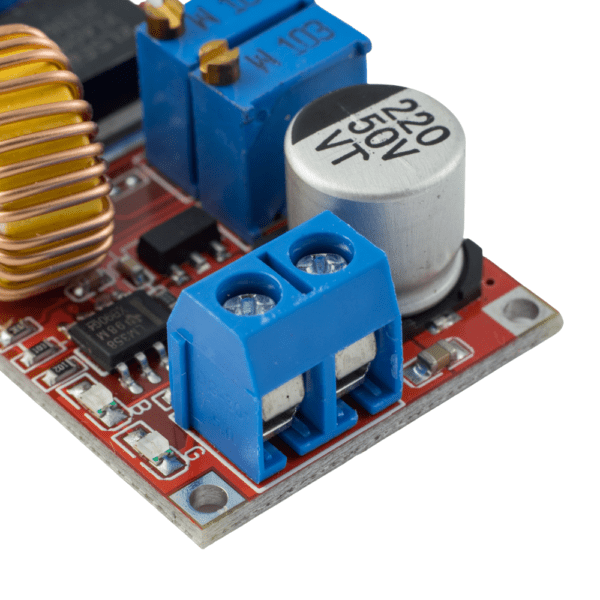

✅ Podłączenie przewodów do przetwornicy możliwe jest na dwa sposoby:

1️⃣ Mocne złącza śrubowe
2️⃣ Pady lutownicze

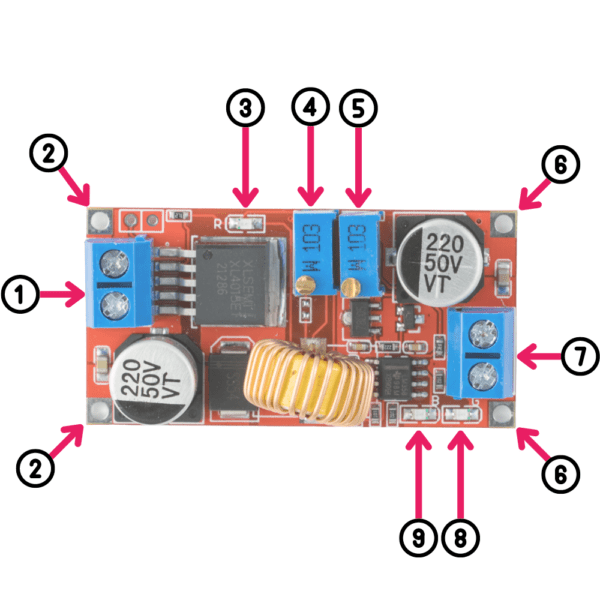

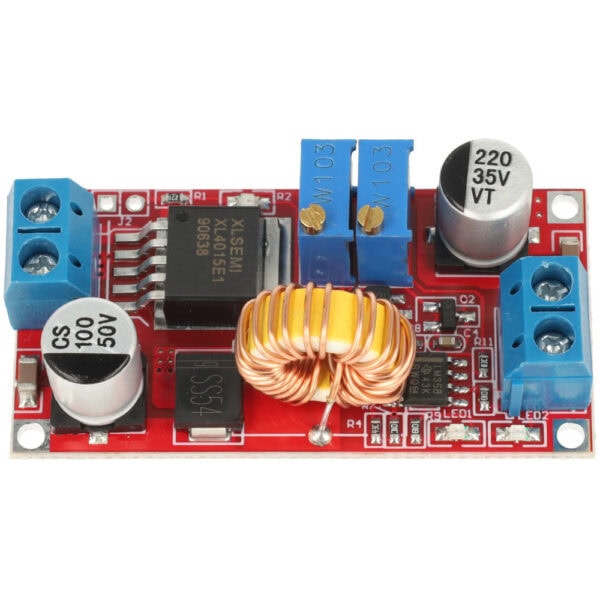

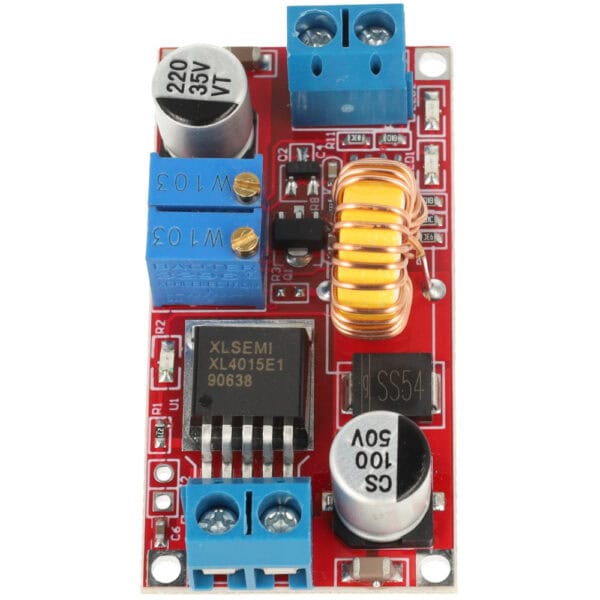

✅ Elementy modułu

1️⃣ Złącze śrubowe napięcia wejściowego
2️⃣ Pady lutownicze napięcia wejściowego
3️⃣ Dioda LED CC/CV, sygnalizacja ograniczenia prądu
4️⃣ Regulacja napięcia wyjściowego
5️⃣ Regulacja ograniczenia prądu wyjściowego

6️⃣ Pady lutownicze napięcia wyjściowego
7️⃣ Złącze śrubowe napięcia wyjściowego

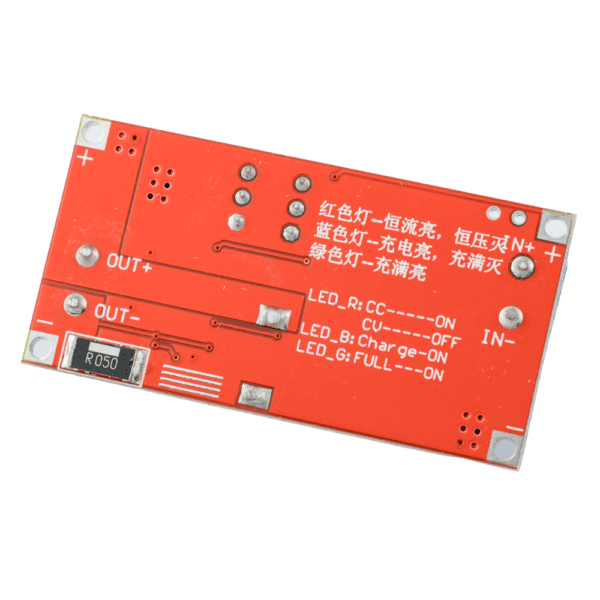

8️⃣ Dioda LED sygnalizująca koniec ładowania akumulatora Li-Ion, Li-Pol (świeci gdy bieżący pobór prądu spadnie poniżej 100mA)
9️⃣ Dioda LED sygnalizująca aktywne ładowanie (świeci gdy bieżący pobór prądu jest powyżej 100mA)

✅ Parametry Przetwornicy step-down XL4015 1,25-36V 5A DC-DC z regulacją prądu

  • Typ przetwornicy: Step-down, obniżająca napięcie
  • Napięcie wejściowe: 5 – 38 V
  • Napięcie wyjściowe: 1,25 – 36 V (regulowane)
  • Układ przetwornicy: XL4015
  • Prąd wyjściowy: 0 – 4,5 A (regulowany)
  • Prąd wyjściowy maksymalny: 5 A (z dodatkowym radiatorem)
  • Maksymalna moc wyjściowa: 75 W
  • Zabezpieczenie przed zwarciem: Tak, limit 8 A
  • Zabezpieczenie przed przegrzaniem: Tak
  • Wydajność: Max 96%
  • Częstotliwość: 180 kHz
  • Dwie diody LED sygnalizująca pracę przetwornicy
  • Temperatura pracy: -40 ÷ 85 °C
  • Otwory montażowe
  • Wymiary: 51 x 26 x 15 mm

✅ Przydatne linki

❗ Uwaga ❗

  • Urządzenie reguluje napięcie poprzez jego obniżanie (step-down). Napięcie zasilania musi być większe od pożądanego napięcia wyjściowego.
  • Niewłaściwe podłączenie polaryzacji zasilania uszkodzi układ.
  • Urządzenie jest przeznaczone dla doświadczonych elektroników. Wymaga podstawowej wiedzy z elektroniki oraz umiejętności lutowania, oraz łączenia układów. Firma nie ponosi odpowiedzialności za źle wykonaną instalację urządzenia.
  • Przed podłączeniem układu docelowego do przetwornicy/stabilizatora należy upewnić się woltomierzem, że ustawione zostało odpowiednie napięcie wyjściowe
