Przetwornica step-down XL4015 1,25-36V 5A 75W DC-DC

8,97

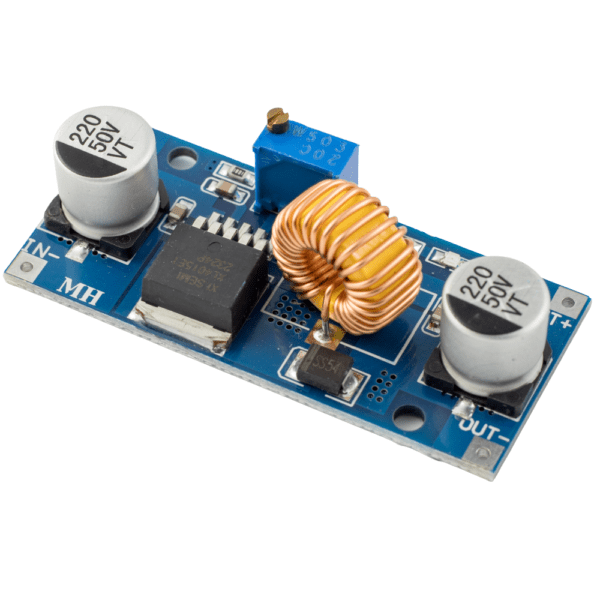

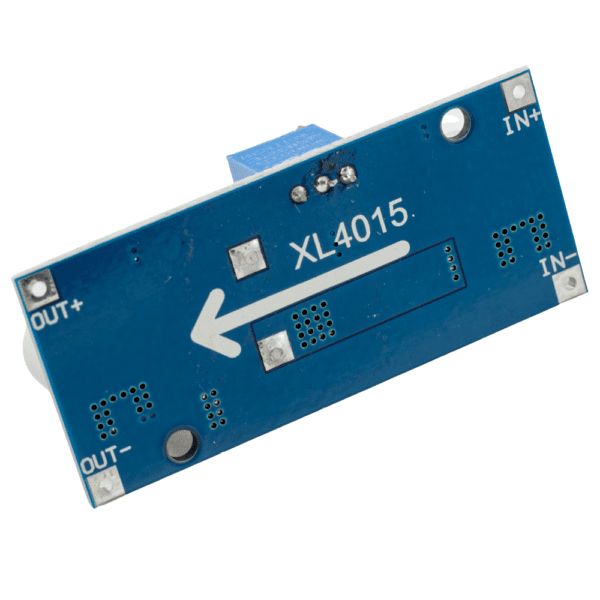

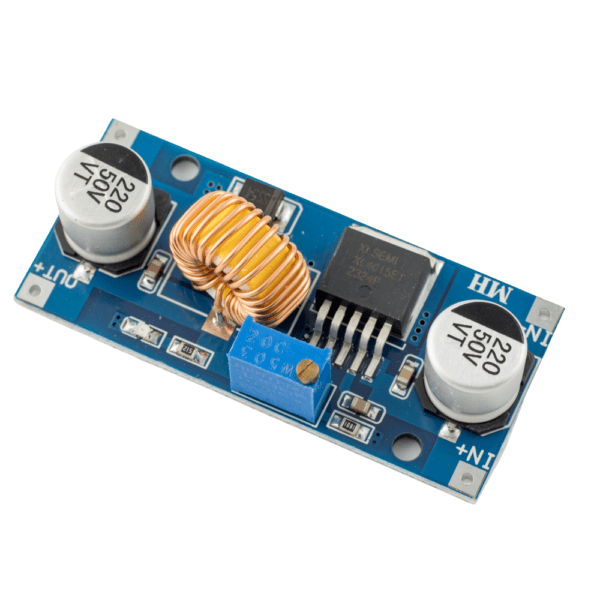

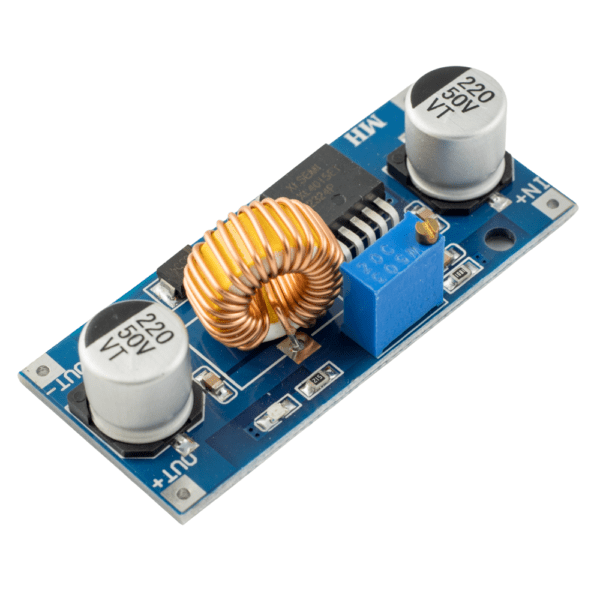

Przetwornica Step-Down prądu stałego (DC-DC) zbudowana na popularnym układzie XL4015. Napięcie wejściowe 4-38V. Napięcie wyjściowe 1,25-36V. Napięcie wyjściowe regulowane potencjometrem wieloobrotowym. Maksymalny prąd wyjściowy to 5A. Zabezpieczenie przed zwarciem i przegrzaniem.

72 w magazynie

Zdobądź 897 Punktów za ten produkt.

Nasze gwarancje

  • Check Mark Zamów do 12:00. Dostawa następnego dnia.
  • Check Mark 30 dni na zwrot
  • Check Mark Od 200 zł wysyłka gratis
Płatność & Wysyłka
  • Visa Card
  • MasterCard
  • Apple Pay
SKU: STEP_DOWN_XL4015 Kategorie: ,

PRZETWORNICA STEP-DOWN XL4015 1,25-36V 5A DC-DC

Zasilanie to jedno z ważniejszych zagadnień budowania urządzeń elektronicznych. W zasadzie bez dobrego zasilania nasz układ nie będzie działał.

Warto wybrać moduł, który dostarczy nam odpowiednie napięcie i będzie odpowiednio wydajny prądowo.

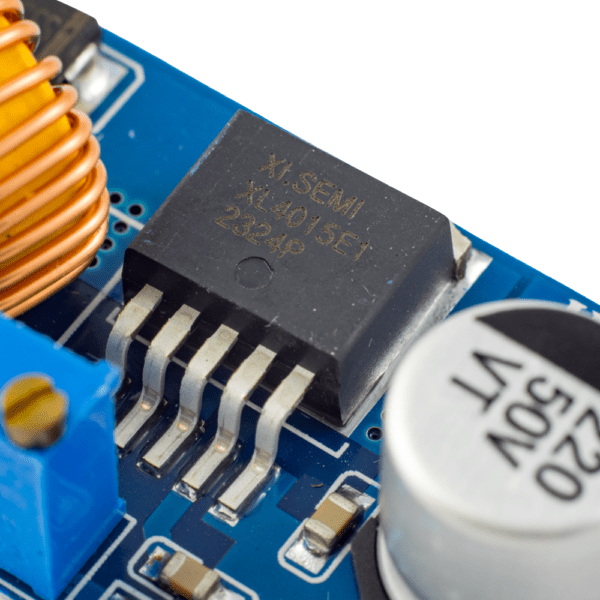

Przetwornica step-down zbudowana jest na znanym i popularnych układzie XL4015 to jeden z ciekawszych wyborów. Jest to przetwornica uniwersalna o szerokim zastosowaniu.

Jest to przetwornica typu BUCK bez izolacji galwanicznej.

Jest to przetwornica DC-DC, czyli zamienia stałe napięcie wejściowe na stałe napięcie na wyjściu. Na wejście przetwornicy możemy podać napięcie już od 5V aż do 38V.

✅ Napięcie wyjściowe z przetwornicy jest regulowane przez potencjometr wieloobrotowy, który znajduje się na module. Regulacja odbywa się w zakresie od 1,25V do 36V. Trzeba pamiętać, że napięcie wyjściowe musi być niższe niż wejściowe.

✅ Kolejnym ważnym parametrem jest maksymalny prąd, jaki może wydać przetwornica. Moduł XL4015 jest dosyć wydajny. Może dostarczyć maksymalnie aż 5A prądu (potrzebny radiator). Prąd ciągły możliwy jest na poziomie 4,5A.

Z przetwornicy można pobrać maksymalnie 75 W mocy.

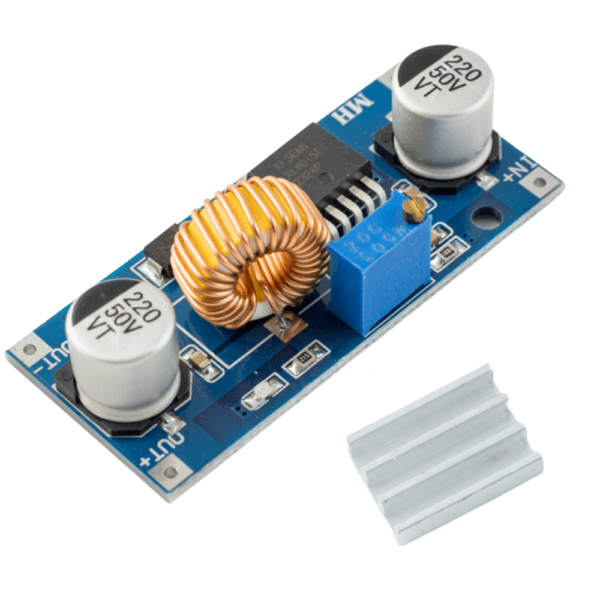

Do modułu dołączony jest radiator, który schłodzi układ przy większym poborze prądu.

✅ Podłączenie przewodów do przetwornicy dostępne jest poprzez pady lutownicze.

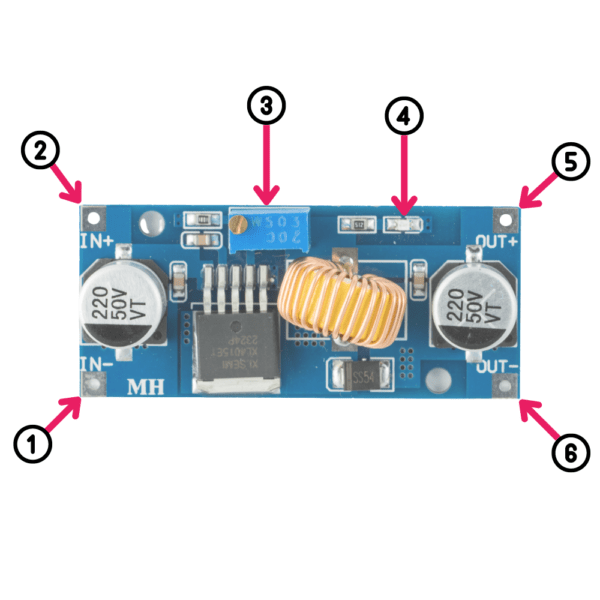

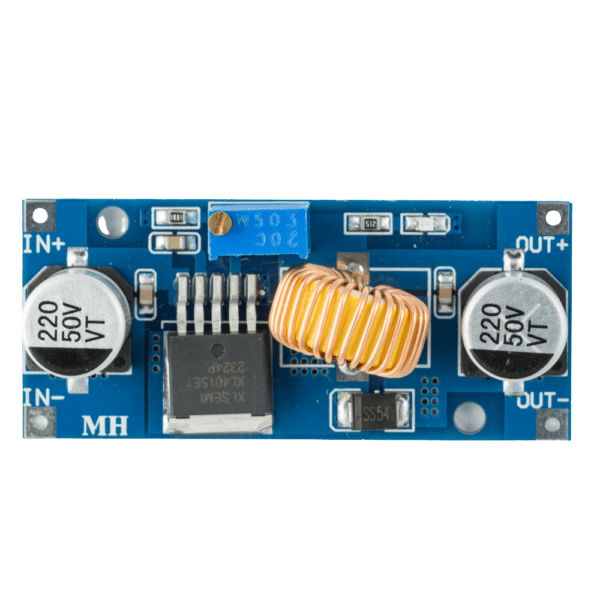

✅ Elementy modułu

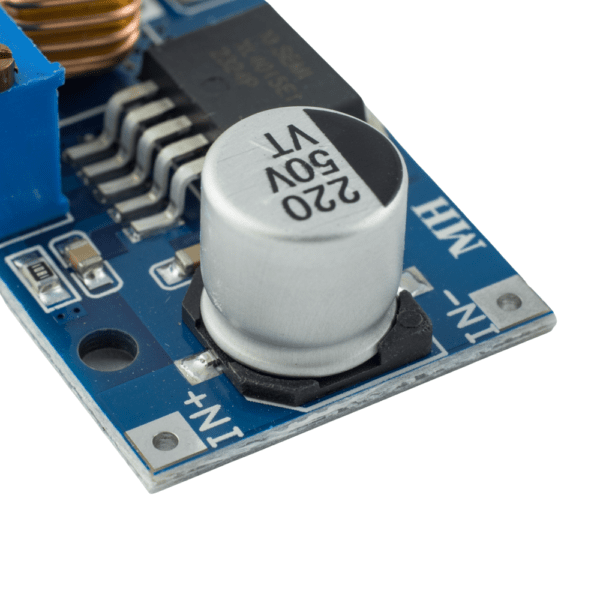

1️⃣ Pady lutownicze napięcia wejściowego, biegun ujemy
2️⃣ Pady lutownicze napięcia wejściowego, biegun dodatni
3️⃣ Regulacja napięcia wyjściowego
4️⃣ Dioda sygnalizująca pracę przetwornicy, świeci – działa

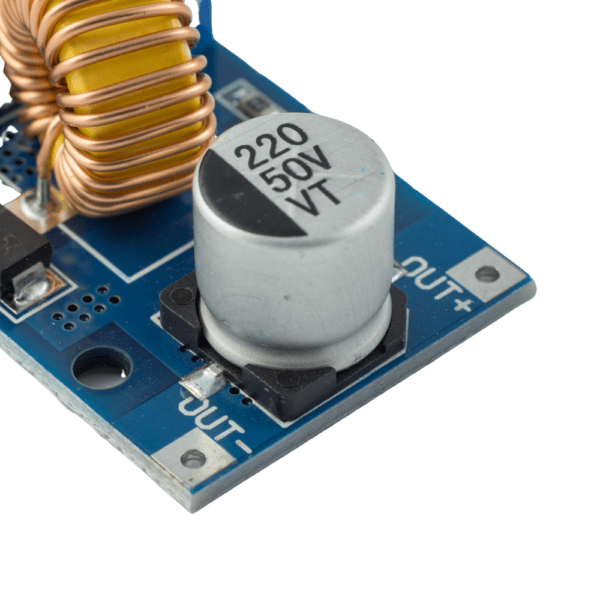

5️⃣ Pady lutownicze napięcia wyjściowego, biegun dodatni
6️⃣ Pady lutownicze napięcia wyjściowego, biegun ujemny

✅ Parametry Przetwornicy step-down XL4015 1,25-36V 5A DC-DC

  • Typ przetwornicy: Step-down, obniżająca napięcie
  • Napięcie wejściowe: 4 – 38 V
  • Napięcie wyjściowe: 1,25 – 36 V (regulowane)
  • Układ przetwornicy: XL4015
  • Prąd wyjściowy: 0 – 4,5 A
  • Prąd wyjściowy maksymalny: 5 A (z radiatorem, w zestawie)
  • Maksymalna moc wyjściowa: 75 W
  • Zabezpieczenie przed zwarciem: Tak, limit 8 A
  • Zabezpieczenie przed przegrzaniem: Tak
  • Wydajność: Max 96%
  • Częstotliwość: 180 kHz
  • Dioda LED sygnalizująca pracę przetwornicy
  • Temperatura pracy: -40 ÷ 85 °C
  • Otwory montażowe
  • Wymiary: 54 x 24 x 15 mm
  • W zestawie: przetwornica, radiator

✅ Przydatne linki

❗ Uwaga ❗

  • Urządzenie reguluje napięcie poprzez jego obniżanie (step-down). Napięcie zasilania musi być większe od pożądanego napięcia wyjściowego.
  • Niewłaściwe podłączenie polaryzacji zasilania uszkodzi układ.
  • Urządzenie jest przeznaczone dla doświadczonych elektroników. Wymaga podstawowej wiedzy z elektroniki oraz umiejętności lutowania, oraz łączenia układów. Firma nie ponosi odpowiedzialności za źle wykonaną instalację urządzenia.
  • Przed podłączeniem układu docelowego do przetwornicy/stabilizatora należy upewnić się woltomierzem, że ustawione zostało odpowiednie napięcie wyjściowe
Rodzaj przewornicy

Step-Down

Napięcie wejściowe MIN

4V

Napięcie wejściowe MAX

38V

Napięcie wyjściowe MIN

1,25V

Napięcie wyjściowe MAX

36V

Prąd wyjściowy stały

4,5A

Prąd wyjściowy maksymalny

5A

Układ przetwornicy

XL4015

Regulacja prądu

Nie
