Podstawka testowa ZIF 16 pin

Name: Podstawka testowa ZIF 16 pin - Sklep msalamon
SKU: ZLA-00056
Price: 10.49 PLN
Availability: InStock

Złącze ZIF16 to 16-pinowe gniazdo DIP o rastrze 2,54 mm, przeznaczone do szybkiego montażu układów scalonych bez użycia siły. Dzięki technologii Zero Insertion Force doskonale sprawdza się w testach, prototypowaniu i produkcji elektroniki.

10,49 zł z VAT

Cena netto: 8,53 zł

19 w magazynie

Zdobądź 1049 Punktów za ten produkt.

Korzyści

30 dni na zwrot
Od 300 zł wysyłka gratis
Wysyłka z Polski w 24h
Wsparcie inżyniera

Pytanie do produktu

Dodaj do Schowka

Płatność & Wysyłka

Kategorie: Moduły elektroniczne, Złącza

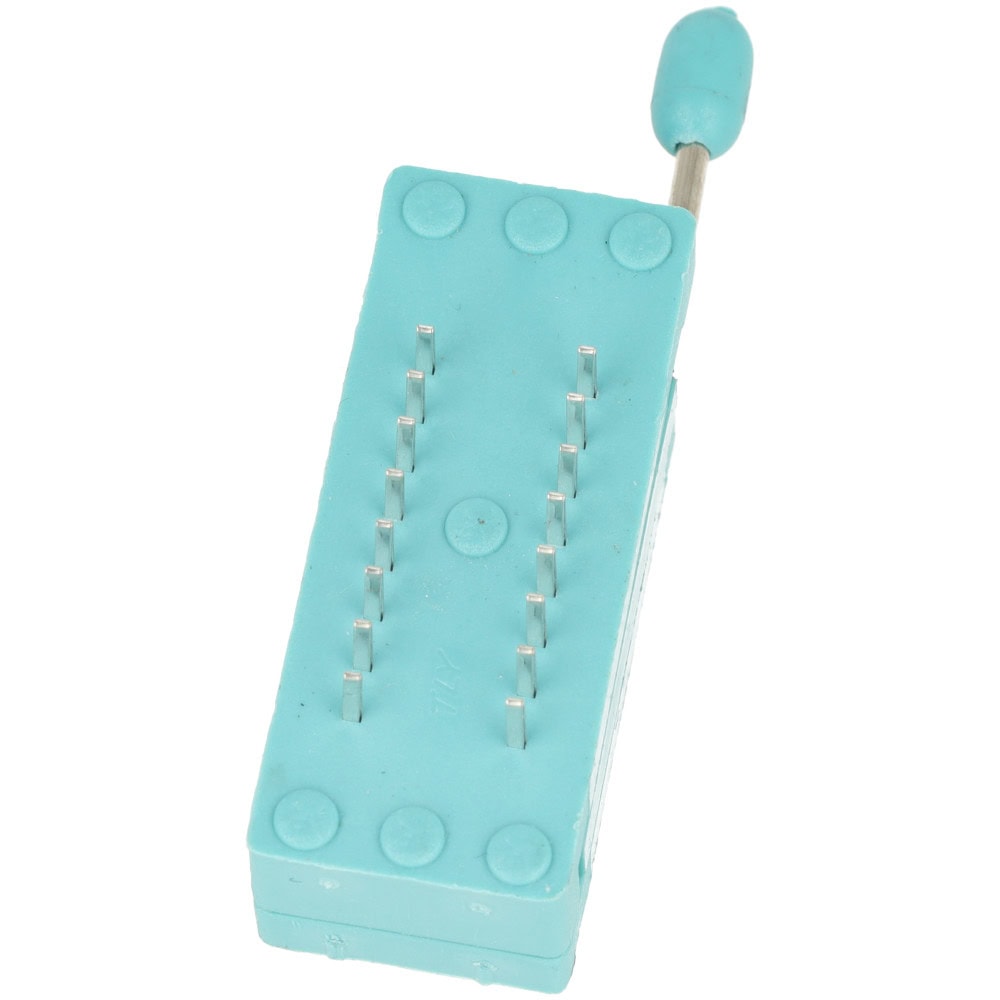

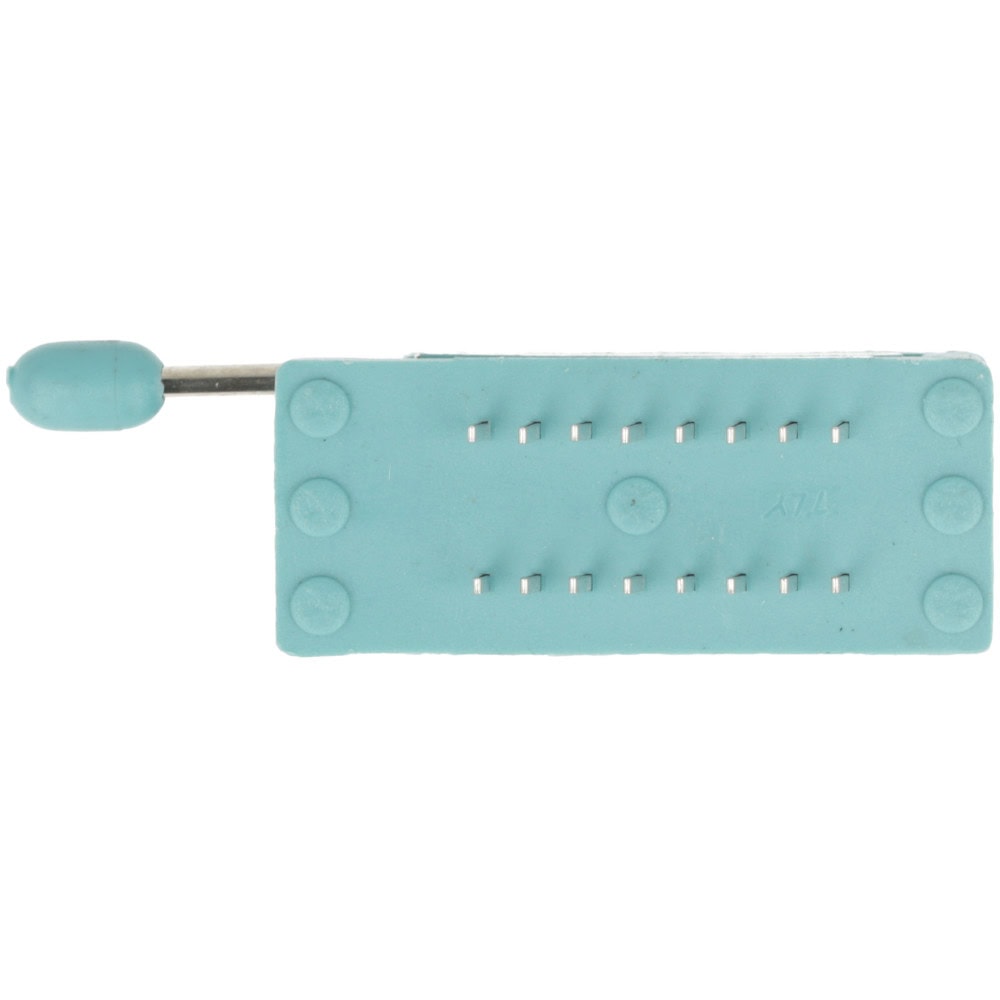

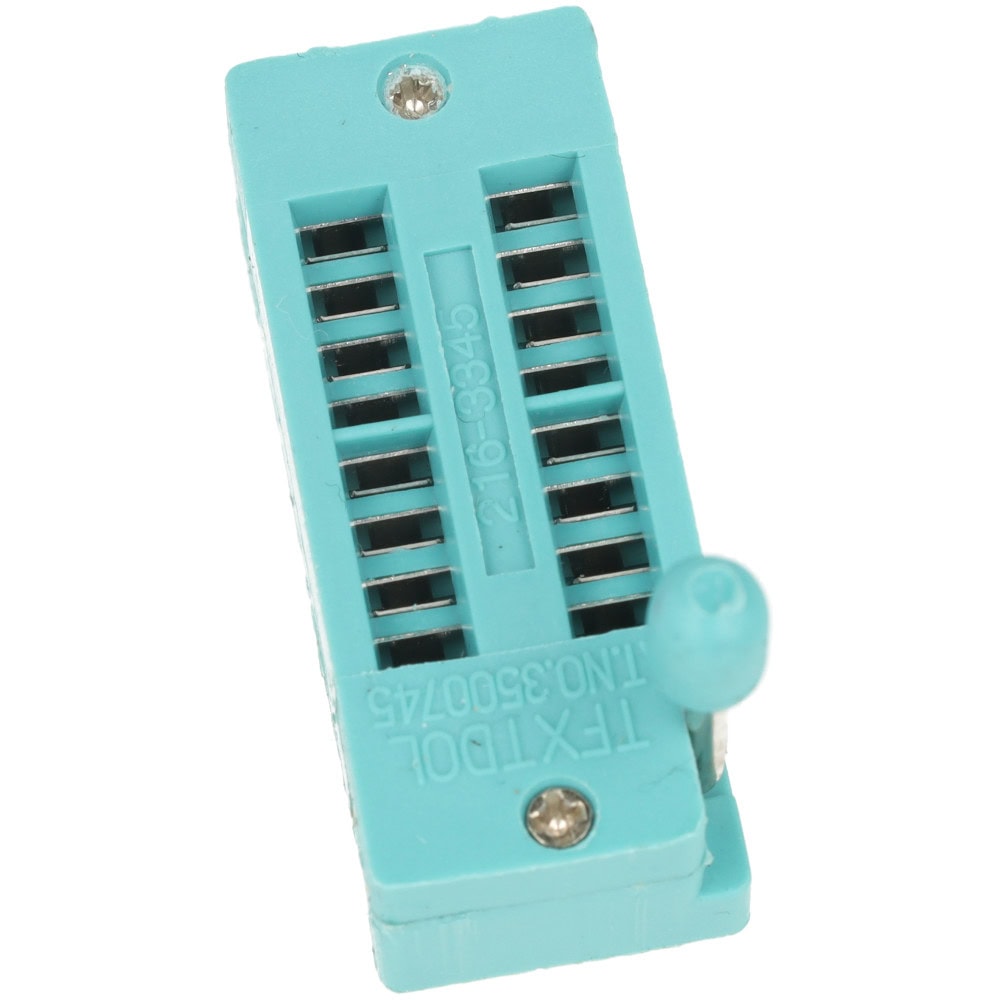

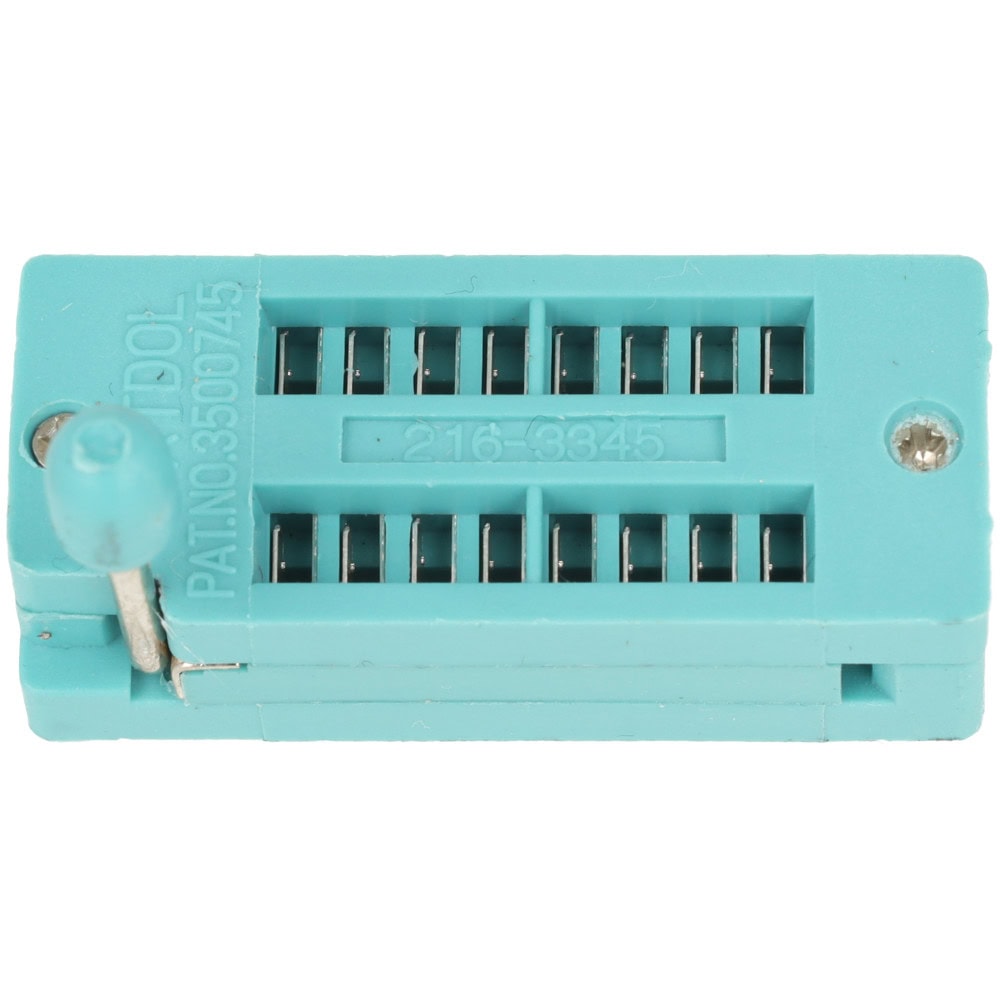

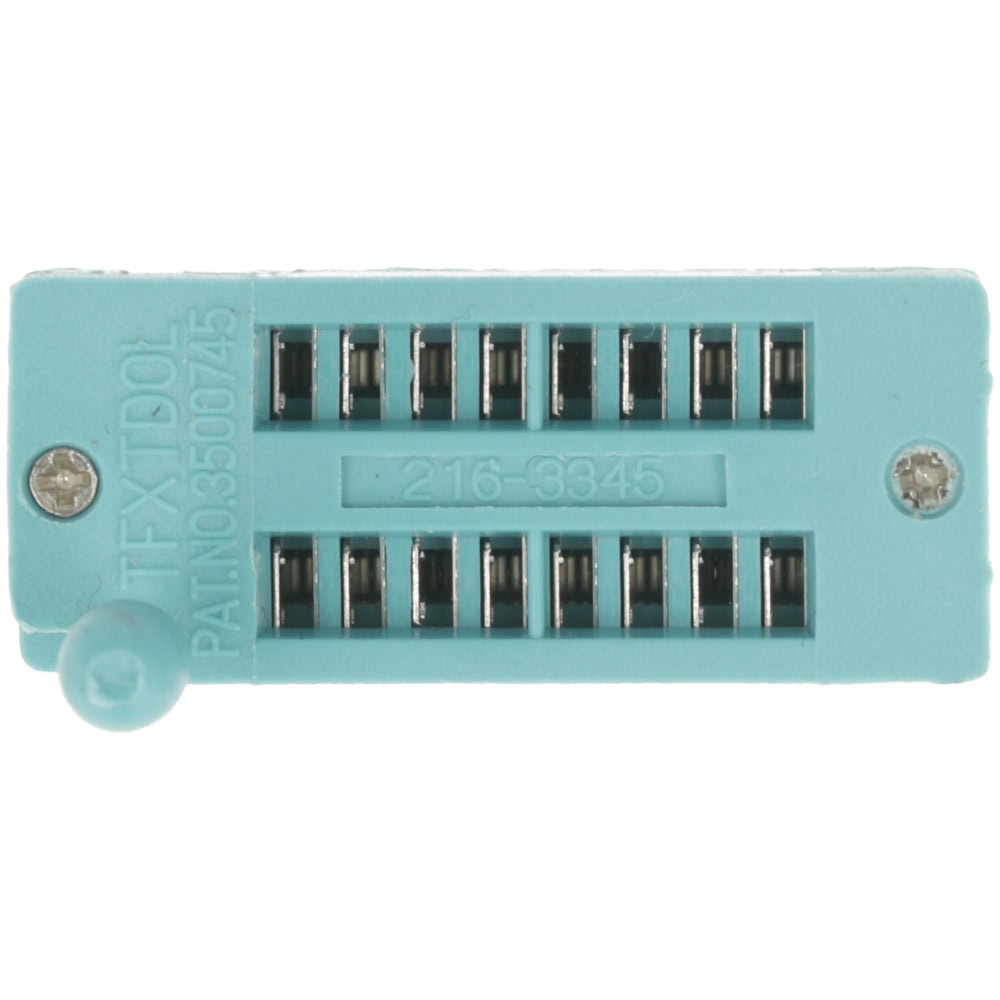

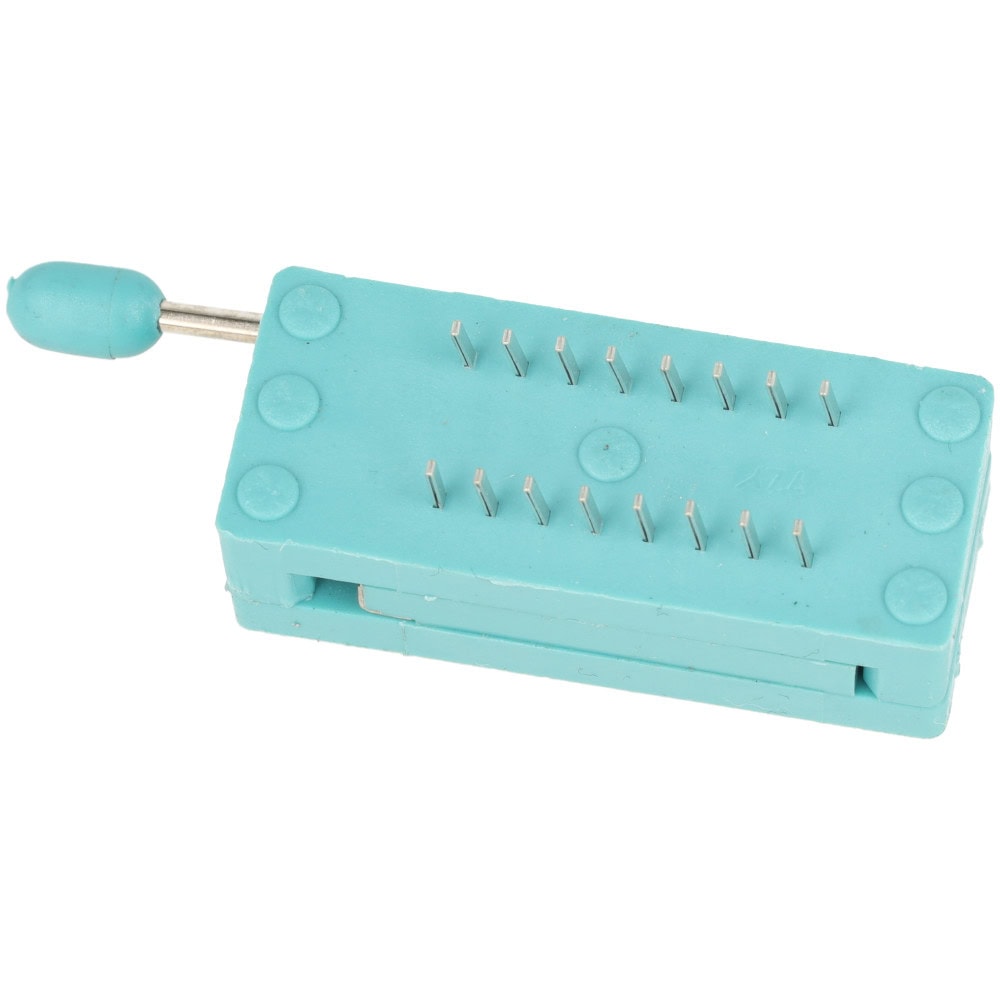

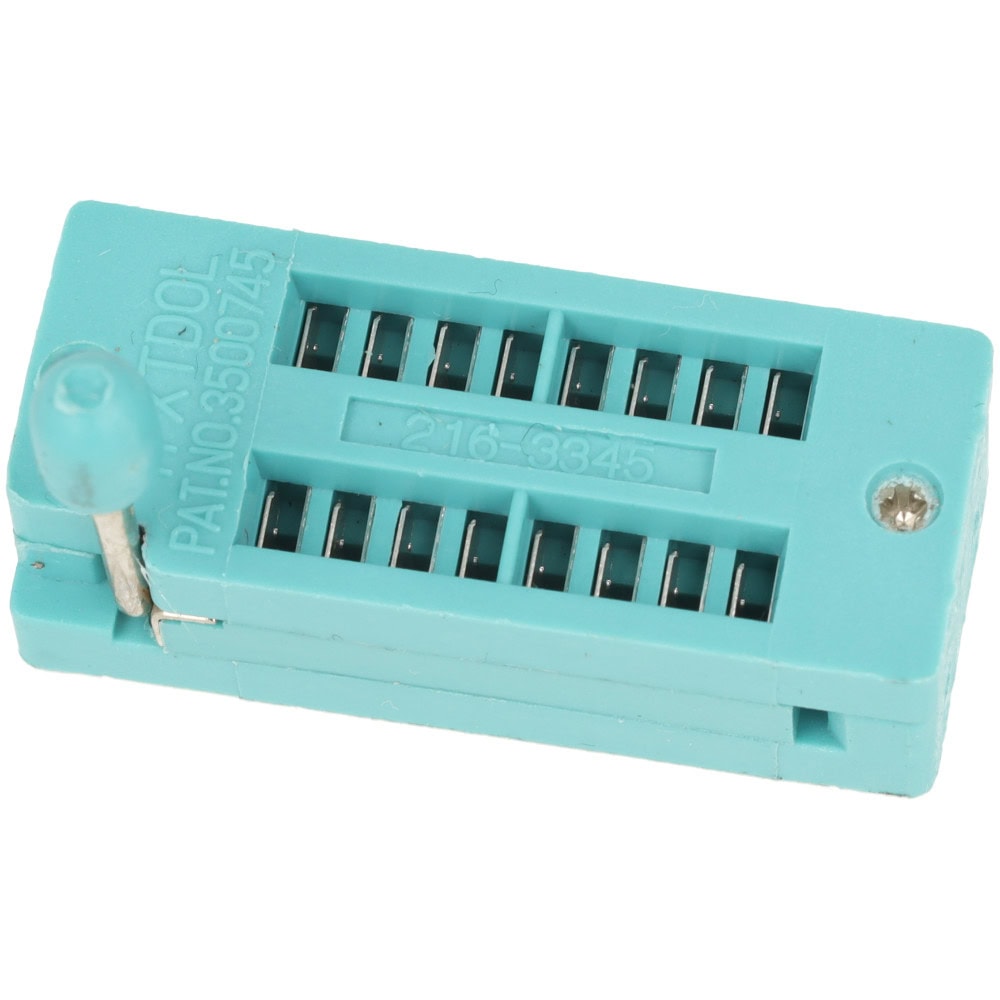

Podstawka testowa ZIF 16 pin

Złącze ZIF16 to gniazdo testowe z 16 pinami, przeznaczone do montażu układów scalonych w obudowie DIP o rastrze 2,54 mm.

Umożliwia łatwe umieszczanie i wyjmowanie układów, dzięki konstrukcji ZIF (Zero Insertion Force).

Kompatybilne z wieloma układami scalonymi, idealne do testowania, prototypowania i produkcji elektroniki.

Główne cechy produktu

🔌 Uniwersalna kompatybilność
Złącze obsługuje układy DIP o liczbie pinów do 16, co pozwala na szerokie zastosowanie w różnych projektach elektronicznych i testowych.

🧲 ZIF – brak siły wciskania
Mechanizm Zero Insertion Force umożliwia wkładanie i wyjmowanie układów scalonych bez użycia siły, co chroni piny i zwiększa wygodę pracy.

🛡️ Niskooporowe styki
Kontakty minimalizują opór i poprawiają niezawodność połączenia nawet przy długim użytkowaniu.

📐 Standardowy raster 2,54 mm
Precyzyjne rozstawienie pinów zgodne z DIP (Dual In-line Package), co umożliwia łatwe dopasowanie do standardowych płytek PCB.

🛠️ Prosty montaż i lutowanie
Projekt złącza ułatwia lutowanie na płytce drukowanej, przy zachowaniu trwałości połączenia i wysokiej jakości sygnału.

Specyfikacja techniczna

🛠️ Typ: Podstawka testowa ZIF 16 pin
⚡ Napięcie znamionowe: 50 VDC
🔌 Prąd znamionowy: 100 mA
🔧 Opór styku: ≤ 50 mΩ
🔋 Rezystancja izolacji: ≥ 100 MΩ
⚡ Wytrzymałość dielektryczna: 500 VDC przez 60 sekund
🌡️ Zakres temperatury pracy: od -25°C do +70°C
📦 Zakres temperatury przechowywania: od -40°C do +85°C
🔁 Żywotność mechaniczna: 50 000 cykli
💧 Wilgotność robocza: do 95%
🔥 Odporność na temperaturę lutowania: 260 ± 5°C przez 5 ± 1 s
🧱 Materiał obudowy: tworzywo a + nylon (UL 94V-0)
🧲 Styki: miedź pokryta cyną
📏 Raster pinów: 2,54 mm
📐 Liczba pinów: 16
