Płytki kompatybilne z Arduino
Płytka kompatybilna z Arduino to płytka rozwojowa, która ma ten sam mikrokontroler i układ wyprowadzeń co odpowiednik Arduino®, więc programujesz ją w Arduino IDE i korzystasz z tych samych bibliotek, modułów i shieldów. W kategorii są płytki w formatach Uno R3, Nano V3.0, Mega 2560 R3 i Mega 2560 Mini oraz miniaturowe Pro Mini i Leonardo Pro Micro z układami ATmega328P, ATmega2560 i ATmega32U4. Pod produktami porównujemy formaty płytek.
Zestaw prezentowy DIY do budowy radia internetowego – yoRadio
Moduł transceivera CAN SN65HVD230 3.3 V
Moduł transceivera CAN / CAN FD MCP2562FD
Moduł pamięci Flash W25Q128JV 128 Mbit SPI / Quad SPI
Wyświetlanie wszystkich wyników: 24Posortowane według popularności
Płytka kompatybilna z Arduino Uno R3: format pod shieldy
Arduino Uno to najlepiej opisana płytka na platformie Arduino. Prawie każdy kurs, przykład i shield zakłada właśnie jej układ złączy, dlatego płytka zgodna z Arduino Uno to najpewniejszy wybór na początek. Uno R3 z układem CH340 ma mikrokontroler ATmega328P z zegarem 16 MHz, 32 kB pamięci Flash, 2 kB RAM i 1 kB EEPROM. Do dyspozycji masz 14 cyfrowych wejść i wyjść, w tym 6 z PWM, oraz 6 wejść analogowych, a także interfejsy UART, I2C i SPI. Płytkę podłączasz przewodem USB typu B, a zasilisz ją z USB albo z zasilacza 5 do 12 V, a nakładki do niej znajdziesz w kategorii Arduino Shield.
Nano V3.0: płytka kompatybilna z Arduino Nano do płytki stykowej
Płytki zgodne z Arduino Nano mają ten sam ATmega328P co Uno, ale mieści się na płytce stykowej i w małej obudowie. Ma 8 wejść analogowych zamiast 6 i konwerter USB-UART CH340. Nano V3.0 z USB-C ma wbudowany stabilizator napięcia i bootloader Arduino® Nano. Ten sam moduł jest też w wersji ze złączem USB mini i USB micro, z wlutowanymi goldpinami albo z goldpinami do samodzielnego wlutowania.
Mega 2560 R3 i Mega 2560 Mini: gdy brakuje pinów
Gdy projekt robotyki albo automatyki obsługuje wyświetlacz, kilka czujników i silniki naraz, piny Uno szybko się kończą. Mikrokontroler ATmega2560 ma 256 kB Flash, 8 kB RAM i 4 kB EEPROM, a płytka wyprowadza 54 piny cyfrowe, 15 wyjść PWM i 16 wejść analogowych. MEGA 2560 R3 zgodny z Arduino Mega ma format oryginalnego Arduino Mega 2560 Rev3 i przyjmuje shieldy do Uno. Mega 2560 Mini z USB-C ma te same parametry na mniejszej płytce i zasilanie zewnętrzne 7 do 9 V.

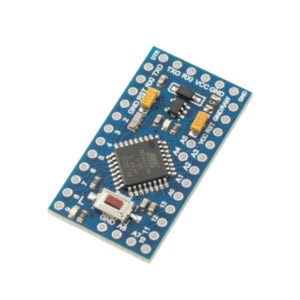

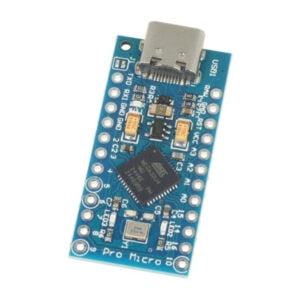

Pro Mini i Pro Micro: płytki do małych obudów
Do urządzeń, w których liczy się każdy milimetr, są dwie miniaturowe płytki. Pro Mini z ATmega328P nie ma złącza USB, więc program wgrywasz przez zewnętrzny konwerter USB-UART albo programator. Pro Mini 328 3.3V pracuje z logiką 3,3 V i zegarem 8 MHz, a wersja 5 V z zegarem 16 MHz. Znajdziesz je w podkategorii Pro Mini. Leonardo Pro Micro ma ATmega32U4 z wbudowanym USB, więc nie potrzebuje konwertera i może udawać klawiaturę albo mysz komputera. Leonardo Pro Micro z USB-C ma 18 pinów cyfrowych, 5 wyjść PWM i 4 wejścia analogowe. Obie wersje złącza są w podkategorii Pro Micro.
Płytka kompatybilna z Arduino w projektach IoT
Płytki z mikrokontrolerami AVR nie mają WiFi. Jeśli projekt IoT ma wysyłać dane do sieci, możesz podłączyć do płytki moduł WiFi przez UART albo od razu wybrać płytkę deweloperską z ESP32, którą programujesz w tym samym Arduino IDE.
Jak wybrać płytkę kompatybilną z Arduino?
Każdą płytkę z tej kategorii zaprogramujesz w Arduino IDE, więc o wyborze decyduje sprzęt:
- Liczba pinów: 14 cyfrowych w Uno, Nano i Pro Mini, 18 w Pro Micro, 54 w Mega 2560.
- Pamięć programu: 32 kB Flash w ATmega328P i ATmega32U4, 256 kB w ATmega2560.
- Napięcie logiki: 5 V w większości płytek, 3,3 V w Pro Mini 3.3V, gdy łączysz płytkę z czujnikami 3,3 V.
- Rozmiar: Uno i Mega pod shieldy, Nano na płytkę stykową, Pro Mini i Pro Micro do małych obudów.
- Złącze USB: USB typu B, mini USB, micro USB albo USB typu C. Pro Mini nie ma USB.
Wolisz oryginalne płytki Arduino? Zobacz Płytki Arduino oryginalne.
