Płytka MEGA 2560 R3 + ESP8266 w jednym
Płytka MEGA 2560 R3 + ESP8266 w jednym
69,97 zł z VAT
Cena netto: 56,89 zł
Brak w magazynie
Powiadom mnie gdy będzie dostępny
- Zgodny z Arduino Mega 2560 R3
- Dodatkowy układ ESP8266
- Bootloader Arduino
Korzyści
Płatność & Wysyłka

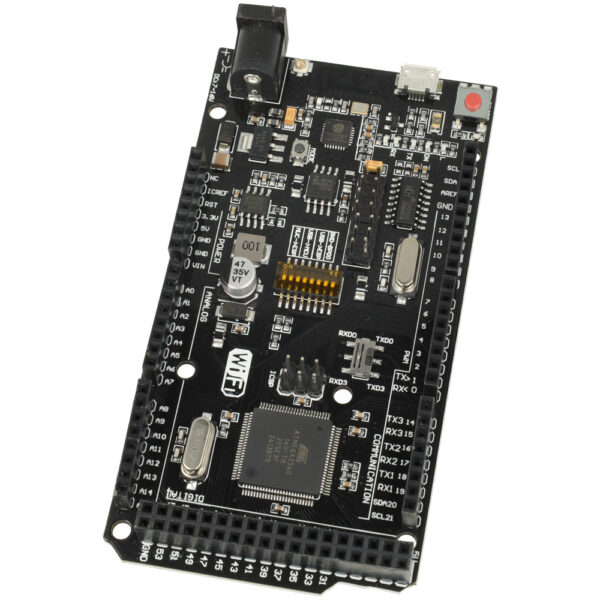

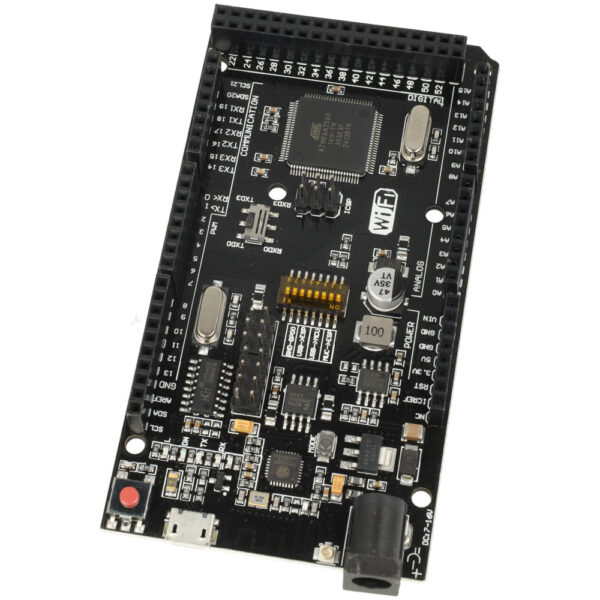

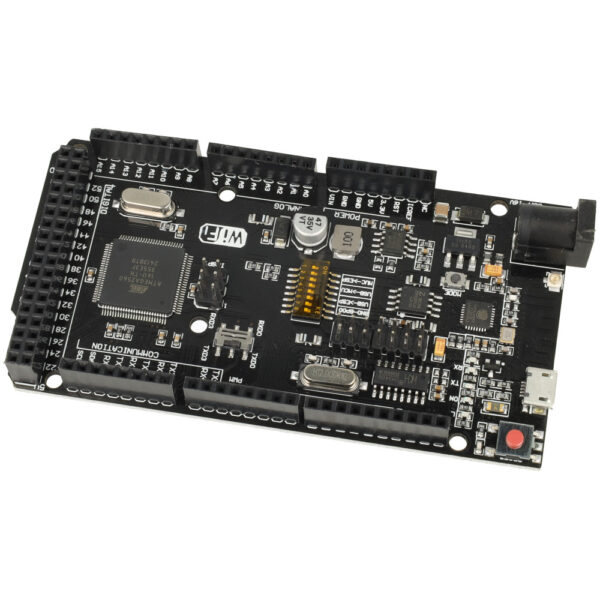

Płytka deweloperska potwór – bo tylko tak można określić to połączenie Mega 2560 R3 razem z WiFi ESP8266 razem z 32 Mbit pamięci.
Jeszcze więcej możliwości! Układy Atmega2560 i ESP8266 mogą działać razem, komunikując się między sobą albo działać osobno jako dwa niezależne byty ze swoimi programami.
Bez wątpienia jest o płytka dla wymagających osób, dla których liczy się ogromna liczba wyprowadzeń oraz łączność WiFi.

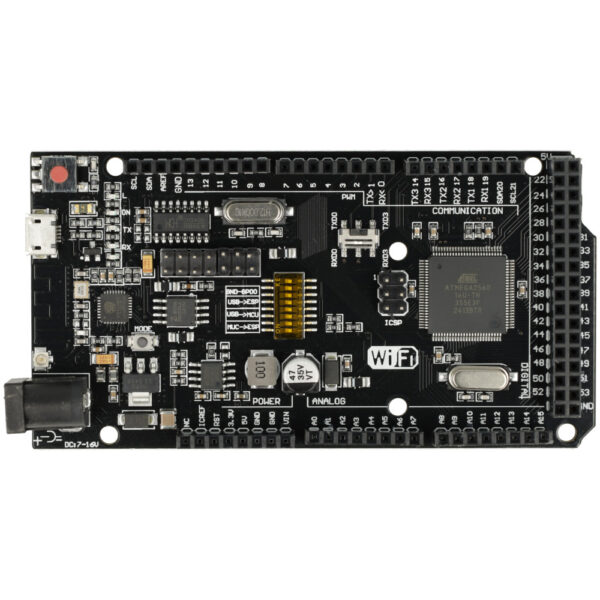

Programowanie układów odbywa się przy pomocy konwertera USB UART CH340. Połączenie konwertera jest konfigurowalne dzięki przełącznikom DIP Switch. Połączenia wybierane są według poniższej tabeli.
Uwaga! Przy ustawieniu USB <-> ESP8266 (programowanie) układ ESP się nie uruchomi, zrobi to dopiero po przestawieniu pinu 7 w pozycję OFF (USB <-> ESP8266 komunikacja AT).
Można również zmiksować dwa pierwsze połączenia, dzięki czemu uzyskujemy połączenie USB z Mega2560 (UART0), a Mega2560 podłączona jest z ESP8266 przez UART3 układu Mega2560.

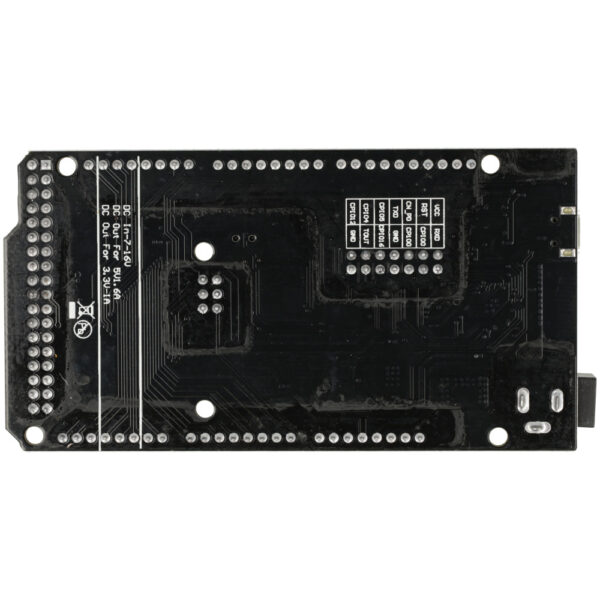

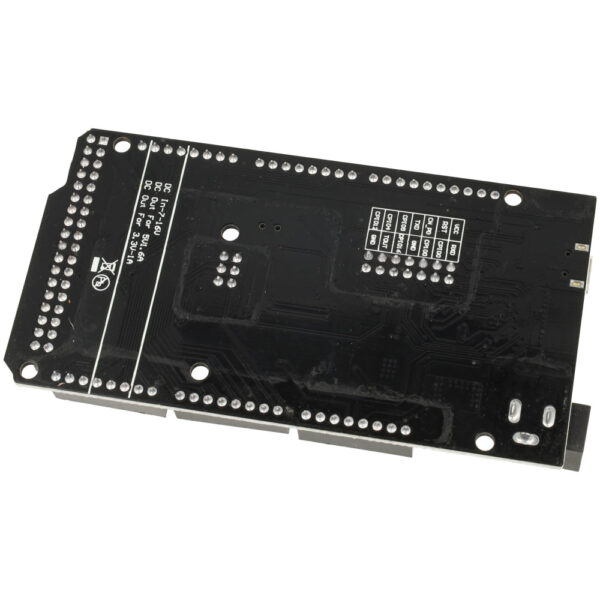

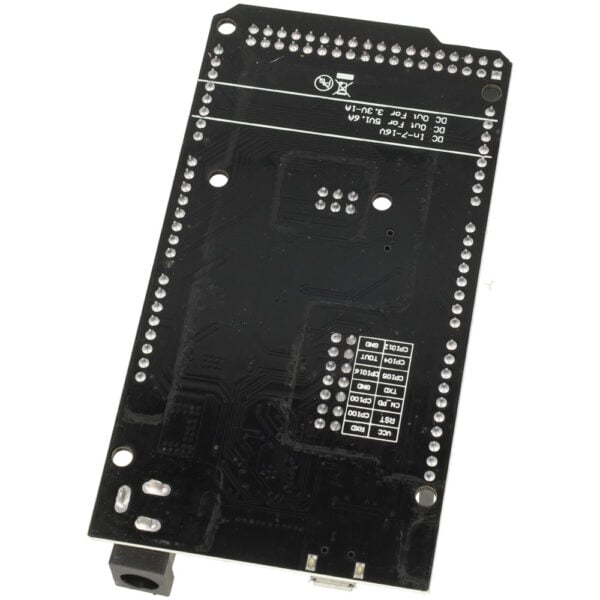

Piny zewnętrzne podłączone są do układu Mega2560. Jeśli chcesz skorzystać z pinów ESP8266, służą do tego goldpiny wewnątrz płytki, obok układu ESP8266. Pełny pinout znajduje się w zdjęciach.
Do komunikacji z płytką potrzebny będzie przewód USB micro.
Parametry MEGA2560 R3:
- Napięcie zasilania: 5 V (USB), 7-12V (zasilacz)
- Napięcia pinów I/O: 5 V
- Zainstalowany bootloader z Arduino Mega 2560 R3
- Układ USB-UART: CH340
- Wymiary: 101 x 54 x 15 mm
- Goldpiny wlutowane w płytkę
- Mikrokontroler: ATmega2560
- Napięcie I/O: 5V
- Maksymalna częstotliwość zegara: 16 MHz
- Pamięć SRAM: 8 kB
- Pamięć Flash: 256 kB (8 kB zarezerwowane dla bootloadera)
- Pamięć EEPROM: 4 kB
- Porty I/O: 54
- Wyjścia PWM: 14
- Ilość wejść analogowych: 16 (kanały przetwornika A/C)
- Interfejsy szeregowe: UART, SPI, I2C
- Zewnętrzne przerwania
- Mikrokontroler: ESP8266 EX
- Napięcie I/O: 3.3 V (UWAGA! 5V niszczy układ)
- Interfejsy: UART, SPI, I2C, 1-Wire
- Maksymalna częstotliwość zegara: 80/160 MHz
- Pamięć Flash: 8 MB
- Wbudowana antena PCB
- Dodatkowe złącze IPX na zewnętrzną antenę
- Zewnętrzne przerwania
