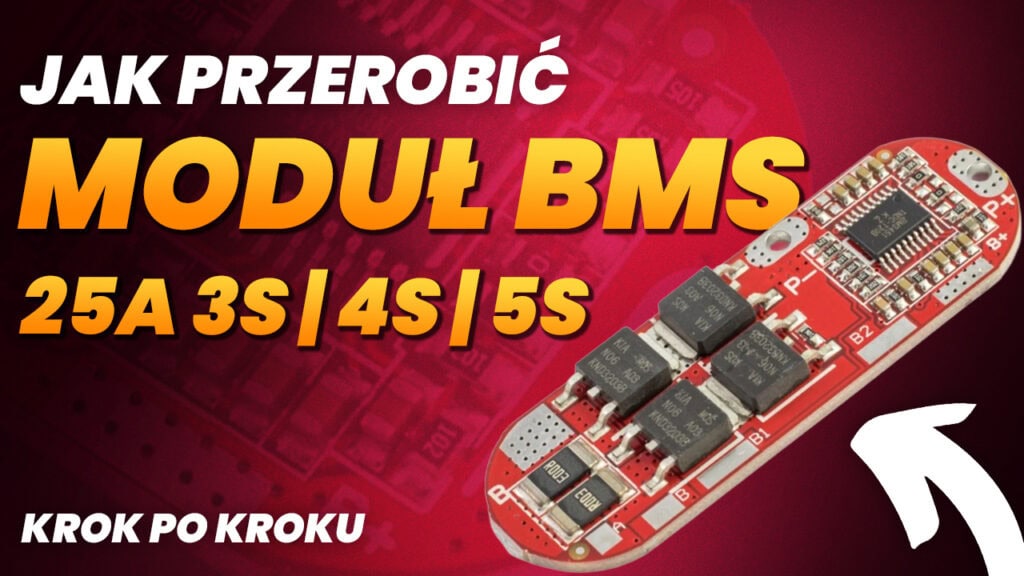

Jak przerobić moduł BMS 25A 3S/4S/5S? krok po kroku
Jak przerobić moduł BMS 25A 3S/4S/5S? krok po kroku
Nie musisz kupować nowego – wystarczy przelutować zworki!
W naszym sklepie oferujemy moduły BMS 25A do akumulatorów Li-Ion 18650 w trzech wariantach: 3S, 4S i 5S – czyli do pakietów z 3, 4 lub 5 ogniw połączonych szeregowo.
Choć sprzedajemy je w tych trzech wersjach, to tak naprawdę jest to dokładnie ta sama płytka, różniąca się tylko ustawieniem zworek (rezystorów 0Ω) na PCB. Dzięki temu, jeśli kupiłeś wersję np. 5S, a nagle okazuje się, że potrzebujesz 3S lub 4S – nie musisz kupować nowego modułu.
W tym poradniku pokazujemy, jak samodzielnie zmienić konfigurację BMS-a krok po kroku, bez potrzeby wymiany urządzenia.
🧩 Co oznacza 3S / 4S / 5S?
- 3S – 3 ogniwa w szeregu = napięcie 10,8V – 12,6V
- 4S – 4 ogniwa = napięcie 14,4V – 16,8V
- 5S – 5 ogniw = napięcie 18V – 21V
🔍 Jak rozpoznać konfigurację modułu?
Na każdej płytce, tuż obok złącza P+, znajduje się sekcja z czterema zworkami (pady do przelutowania). Ich rozmieszczenie decyduje, w jakiej konfiguracji pracuje BMS.
👉 zdjęcie pokazujące, jak wygląda to dla 3S, 4S i 5S:
🛠️ Jak samodzielnie zmienić konfigurację?
Do zmiany konfiguracji nie potrzebujesz specjalnych komponentów. Na płytce fabrycznie stosowane są rezystory 0 ohm – to po prostu zwory w formie SMD. Jeśli chcesz zmienić ustawienie:
- Możesz usunąć lub przylutować taki rezystor 0 ohm
albo - Po prostu wykonać mostek z cyny między padami – efekt będzie ten sam.
W obu przypadkach chodzi tylko o połączenie elektryczne danego pola.
Na co uważać?
- Lutuj ostrożnie – użyj cienkiej końcówki i unikaj przegrzewania ścieżek.
- Pracuj przy dobrym oświetleniu.
- Po przeróbce sprawdź, czy wszystkie połączenia są solidne i nie ma zwarć między sąsiednimi polami.
✅ Podsumowanie
Kupując jeden moduł BMS 25A, zyskujesz dużą elastyczność. Jeśli po zakupie zmieni się liczba ogniw w Twoim pakiecie – nie musisz kupować nowego modułu.
Wystarczy:
- Lutownica
- Chwila czasu
- Przelutowanie jednej lub dwóch zworek
To wszystko – BMS dostosuje się do nowej konfiguracji.
🛠️ Prosto
💰 Oszczędnie
⏱️ Szybko
Masz pytania? Napisz do nas – chętnie pomożemy!
