Tester pomiaru odległości dla HC-SR04

Moduł pomiaru odległości pasujący do czujników ultradźwiękowych HC-SR04 i HC-SR04p.

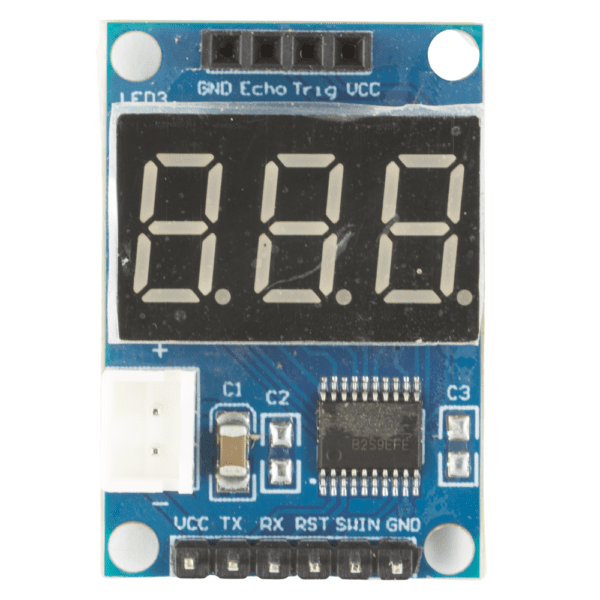

Moduł posiada wyświetlacz 7-segmentowy w kolorze czerwonym. Na nim pokazywany jest aktualny wynik pomiaru odległości.

Moduł posiada układ przetwarzający. Oprócz pomiaru na wyświetlaczu, przekazuje go również poprzez interfejs UART. Można od razu wysłać pomiar do Arduino, ESP32 lub STM32.

Szczegółowy opis oraz przykład użycia czujnika HC-SR04 znajdziesz na moim blogu

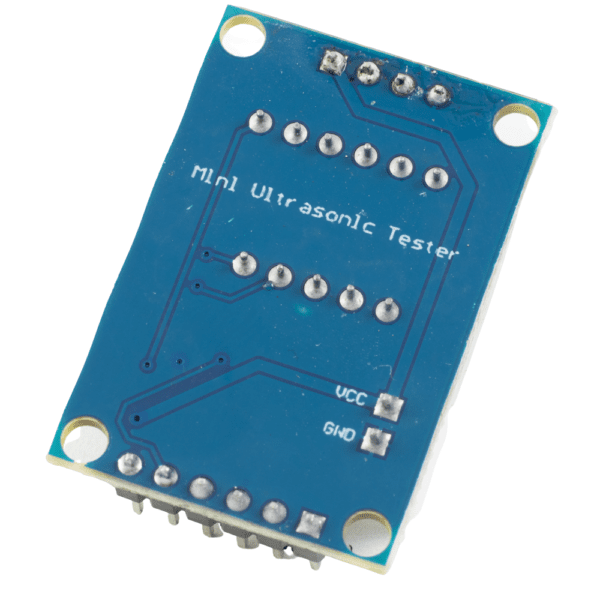

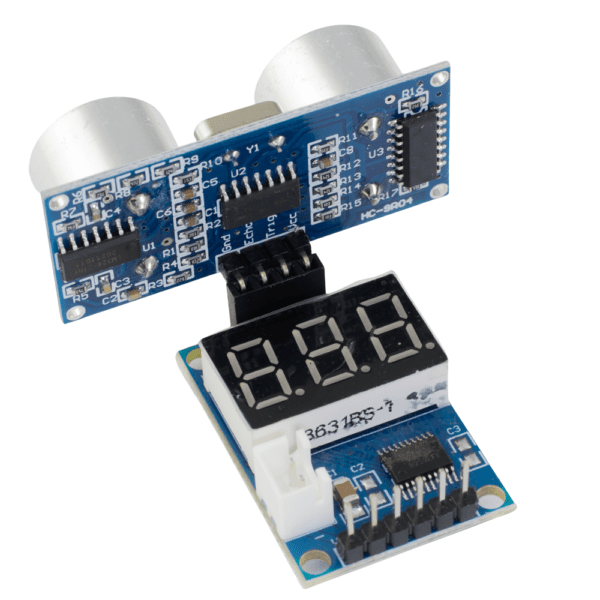

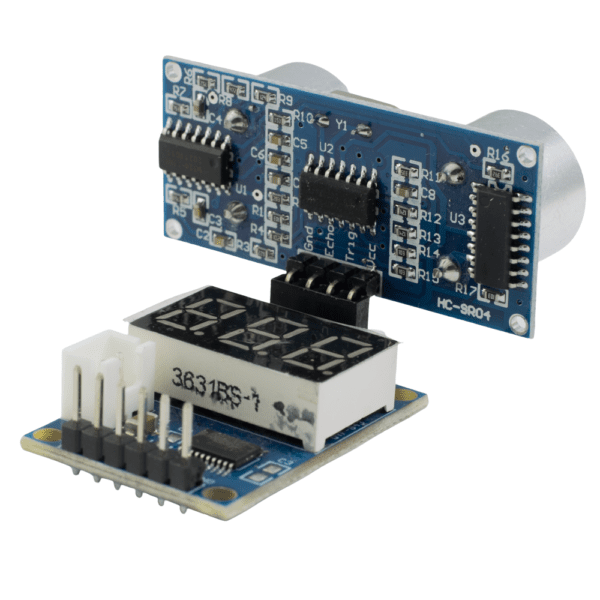

Moduł ten może służyć jako tester czujników HC-SR04 i HC-SR04p. Pozwala szybko sprawdzić, czy podłączany czujnik jest sprawny. Innym zastosowaniem może być odciążenie Arduino od przeliczania długości impulsu.

*czujnik ultradźwiękowy nie znajduje się w zestawie

Specyfikacja Testera pomiaru odległości dla HC-SR04

• Napięcie zasilania: 5 V
• Średni pobór prądu: 15 mA
• Pasujące czujniki
  • HC-SR04
  • HC-SR04p
• Wyświetlacz 7-segmentowy, czerwony
• Domyślna prędkość komunikacji to 9600 baud
• Konwerter sygnału z czujnika ultradźwiękowego na UART
• Goldpiny wlutowane w moduł
• Wymiary: 45 x 20 x 15 mm

Przydatne linki:

• Opis użycia HC-SR04 na STM32
• Biblioteka STM32 HAL – metoda blokująca
• Biblioteka STM32 HAL – metoda nieblokująca
