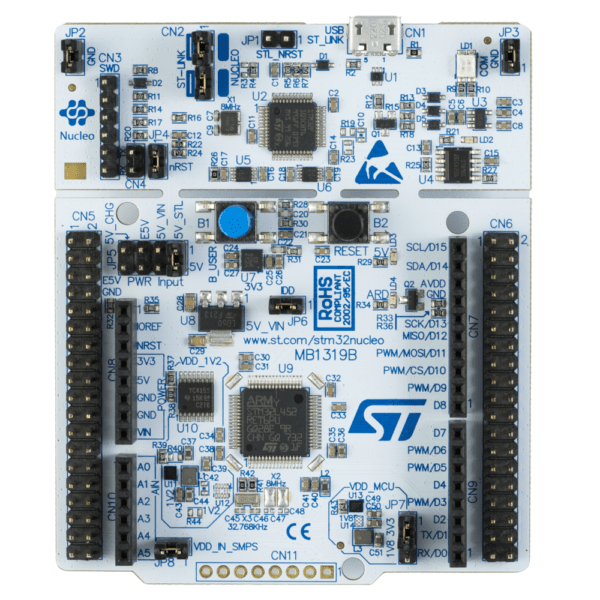

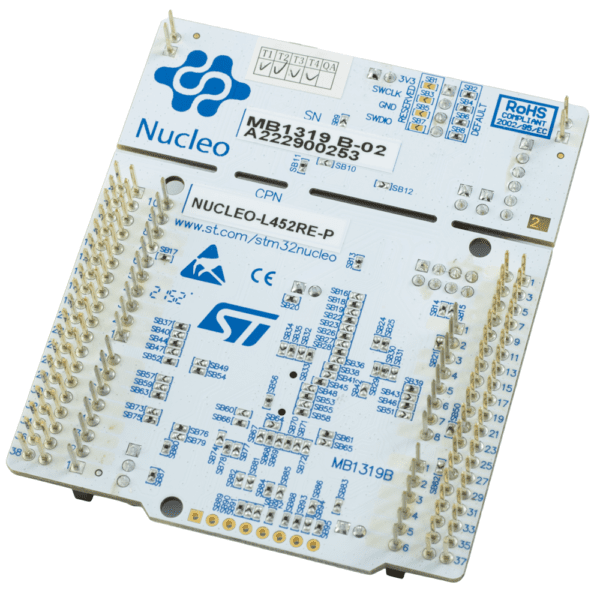

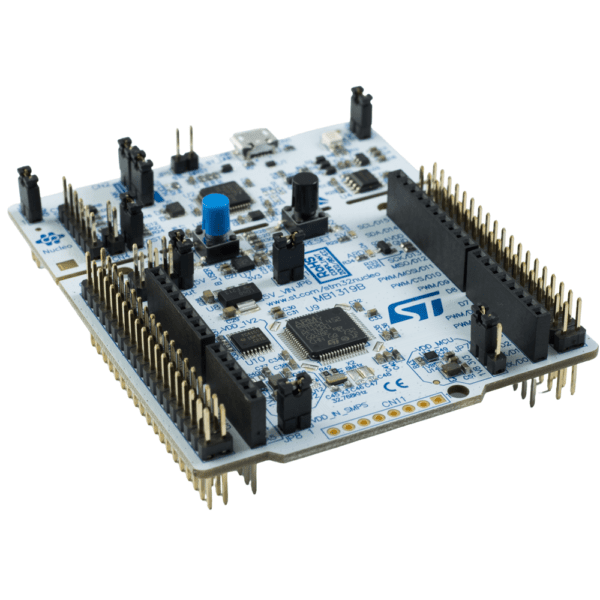

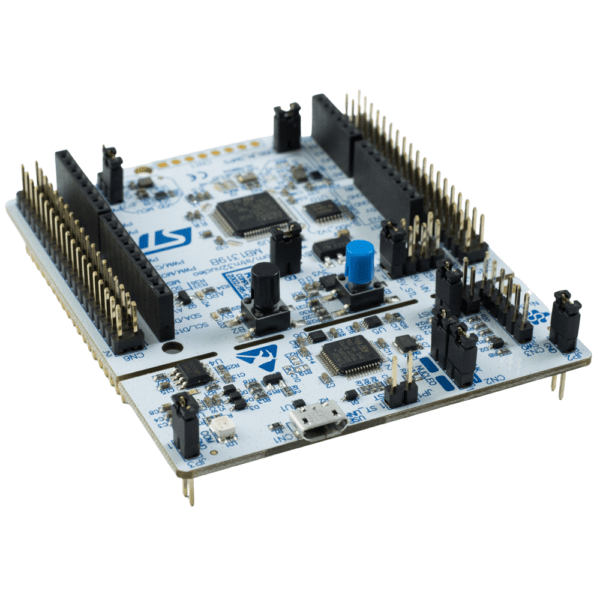

STM32 NUCLEO-L452RE-P Nucleo-32 z STM32L452RET6 ARM Cortex-M4

119,97

Zestaw ewaluacyjny NUCLEO-L452RE-P z mikrokontrolerem STM32L452RET6. Układ ten oparty o rdzeń ARM Cortex-M4 taktowany jest maksymalnym zegarem 80 MHz. W skład jego pamięci wchodzi 512 kB Flash i 160kB RAM. Na płytce znajduje się złącze zgodne z Arduino Uno R3, oraz ST Morpho. Wbudowany programator ST-Link/V2-1 z możliwością użycia go z zewnętrznym mikrokontrolerem.

5 w magazynie

Zdobądź 11997 Punktów za ten produkt.

Nasze gwarancje

  • Check Mark Zamów do 12:00. Dostawa następnego dnia.
  • Check Mark 30 dni na zwrot
  • Check Mark Od 200 zł wysyłka gratis
Płatność & Wysyłka
  • Visa Card
  • MasterCard
  • Apple Pay
SKU: NUCLEO-L452RE-P Kategorie: , ,

STM32 NUCLEO-L452RE-P Nucleo-32 z STM32L452RET6 ARM Cortex-M4

STM32 Nucleo-64 to najpopularniejsza seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32. Układy umieszczone na płytce są w obudowach 64-piowych.

Każda płytka Nucleo-64 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link. Programator znajduje się w najnowszej wersji oznaczonej jako ST-Link/V3. Użycie programatora “na zewnątrz” Nucleo jest również możliwe poprzez zdjęcie dwóch zworek.

Płytki Nucleo-64 posiadają dwa rodzaje złącz. Jedno zgodne z Arduino Uno oraz ST Morpho.

ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.

Do komunikacji z płytką potrzebny będzie przewód USB micro.

Specyfikacja mikrokontrolera STM32L452RET6 na NUCLEO-L452RE-P

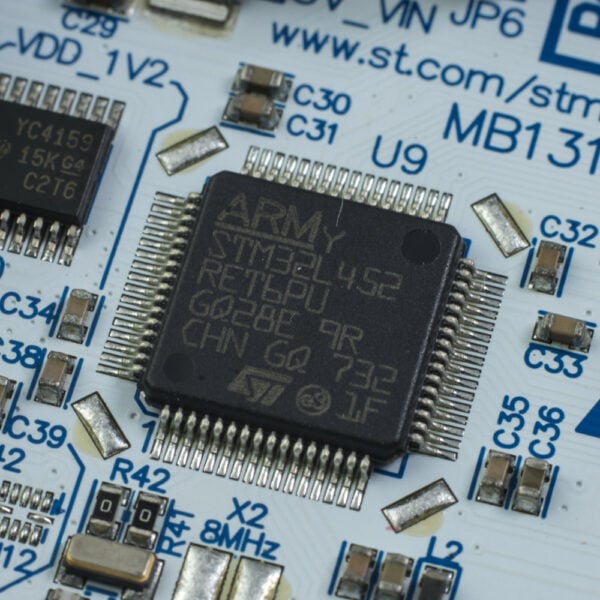

Mikrokontroler STM32L452RET6

  • Rdzeń: ARM Cortex-M4 z FPU
  • Maksymalne taktowanie: 80 MHz
  • Pamięć Flash: 512 kB
  • Pamięć SRAM: 160 kB
  • DMA: 14 kanałów

Interfejsy komunikacyjne

  • 52 x GPIO
    • 4 x Wake-up pin
    • 2 x Tamper pin
  • 2 x I2C
  • 3 x SPI
  • 1 x QuadSPI
  • 3 x USART / 1 xUART
  • 1 x LPUART
  • 1 x USB 2.0 FS
  • 1 x CAN 2.0B
  • 1 x SDMMC
  • 1 x SAI
  • 12 x Pojemnościowe kanały dotykowe

Interfejsy analogowe

  • 1 x ADC 12-bit
    • 16 kanałów
  • 1 x DAC 12-bit
    • 1 kanał
  • 2 x Komparator analogowy
  • 1 x Wzmacniacz operacyjny

Timery

  • 1 x 32-bit (4 kanału)
  • 2 x 16-bit (4 kanały)
  • 1 x 16-bit (2 kanały)
  • 1 x 16-bit (1 kanał)
  • 1 x 16-bit Basic
  • 2 x Low Power Timer
  • 1 x IRTIM
  • 1 x RTC
  • 1 x SysTick
  • 2 x Watchdog

Pozostałe elementy

  • TRNG
  • CRC
  • Unikalne 96-bitowe ID
  • Obudowa LQFPN64

Specyfikacja płytki NUCLEO-L452RE-P

  • Wbudowany programator / debugger ST-Link V2-1
    • Pamięć masowa
    • Virtual COM port
    • Debugger
    • Możliwośc uzycia z zewnętrznym układem
  • Złącze micro USB
    • Zasilanie
    • Programowanie
    • Debugowanie
  • Złącze w standardzie Arduino Uno R3
  • Złącze w standardzie ST Morpho
  • Wlutowane goldpiny
  • Zasilanie
    • Z USB
    • Z zewnętrznego źródła zasilanie 5 lub 3,3 V
  • Trzy diody LED
    • Zasilanie
    • Komunikacja USB
    • Dioda użytkownika
  • Przyciski
    • Użytkownika
    • Reset
  • Zewnętrzny układ SMPS
    • Dodatkowe złącze SMPS do eksperymentów
  • Oscylator kwarcowy 24 MHz
  • Oscylator kwarcowy 32,768 kHz
