Arduino® Uno Rev3 – A000066

99,00

Oryginalne Arduino® Uno Rev3 to jedna z najpopularniejszych płytek na świecie. Wyposażona jest w mikrokontorler ATmega328P w przewlekanej obudowie, który łątwo wymienić. Układ taktowany jest częstotliwością 16 MHz oraz posiada 32 kB pamięci Flash, 2 kB RAM, 14 wejść/wyjśc cyfrowych. 6 z nich można użyć jako wyjścia PWM, kolejne 6 jako wejścia analogowe. Płytka obsługuje popularne interfejsy komunikacyjne.

47 w magazynie

Opis

Płytka, która podbiła świat programowania elektroniki. Uno Rev3 to najpopularniejszy model firmy Arduino®. Rozpoznawana na całym świecie i chętnie używana do wszelkich projektów elektronicznych.

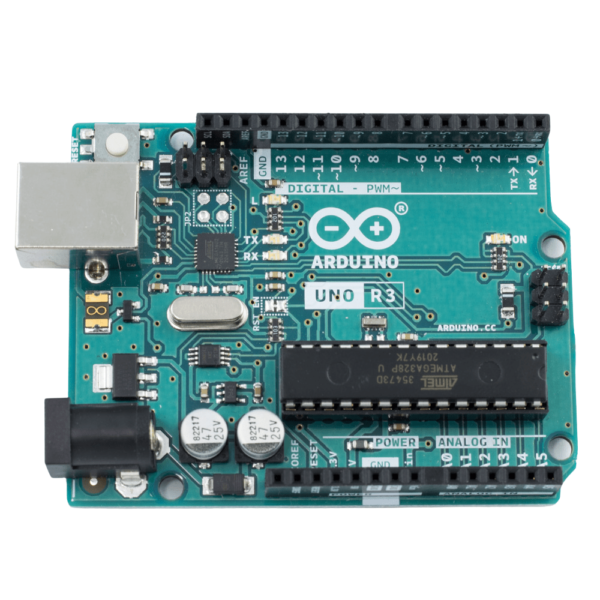

Na płytce Arduino® Uno Rev3 znajduje się mikrokontroler ATmega328 w wersji przewlekanej (THT). Jest to jeden z podstawowych układów do programowania.

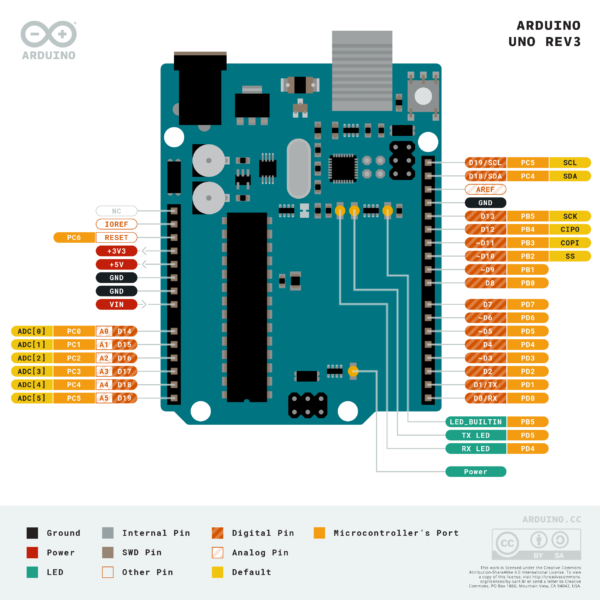

Mikrokontroler ATmega328 na płytce Arduino® Uno Rev3 oferuje 14 cyfrowych wejść/wyjść (GPIO). 6 z nich można użyć jako wyjścia PWM (jasność diod LED, sterowanie silnikami). 6 kolejnych portów można użyć jako wejścia analogowe (ADC).

Sam układ taktowany jest zegarem o częstotliwości 16 MHz. Na zestaw pamięci składa się 32 kB Flash (pamięć programu), oraz 2 kB pamięci SRAM.

Płytka rozwojowa posiada wgrany bootloader Arduino®, który umożliwia programowanie układu w darmowym środowisku Arduino® IDE. Programowanie to jest bardzo łatwe. Do programowania wymagany jest przewód USB A/B.

Na płytce znajduje się złącze, które stało się standardem w świecie elektroniki. Dzięki niemu, w łatwy sposób podłączamy tzw. Shieldy, które rozszerzają możliwości płytki.

Płytka Arduino® Uno Rev3 obsługuje najpopularniejsze interfejsy komunikacyjne: UART, I2C, SPI. Umożliwia to podłączanie różnych układów scalonych takich jak czujniki temperatury, wyświetlacze, moduły GPS.

Zasilanie zestawu jest możliwe na dwa sposoby. Pierwszy to przewód USB, którym jednocześnie odbywa się programowanie mikrokontrolera. Drugi sposób to złącze DC o rozmiarze 5,5 x 2,1 mm. Zasilacz powinien mieć napięcie wyjściowe w zakresie 7÷12 V.

Na płytce znajduje się dioda LED. Można ją wykorzystywać w swoim programie do prostego debugowania swoich programów.

Mikrokontroler działa na napięciu 5 V, jednak na płytce znajduje się również wyjście zasilające o napięciu 3,3 V. Można więc w łatwy sposób używać układów zasilanych napięciem 3,3 V.

Dzięki zastosowaniu mikrokontrolera ATmega328 w obudowie przewlekanej (THT), nie musisz się martwić spaleniem układu. Gdyby to się jednak stało – w łatwy sposób go wymienisz na taki sam.

Specyfikacja

  • Napięcie zasilania: 5 V (USB), 7-12V (zasilacz)
  • Napięcia pinów I/O: 5 V
  • Zainstalowany bootloader
  • Układ USB-UART: ATmega16U
  • Mikronotroler ATmega328P
    • Maksymalna częstotliwość zegara: 16 MHz
    • Pamięć SRAM: 2 kB
    • Pamięć Flash: 32 kB (4 kB zarezerwowane dla bootloadera)
    • Pamięć EEPROM: 1 kB
    • Porty I/O: 14
    • Wyjścia PWM: 6
    • Ilość wejść analogowych: 6 (kanały przetwornika A/C)
    • Interfejsy szeregowe: UART, SPI, I2C
    • Zewnętrzne przerwania
  • Goldpiny wlutowane w płytkę
  • Goldpiny ISP wlutowane w płytkę
  • Złącze USB do programowania i komunikacji szeregowej
  • Dioda LED na pinie D13
  • Złącze DC 5,5 x 2,1 mm dla zasilacza

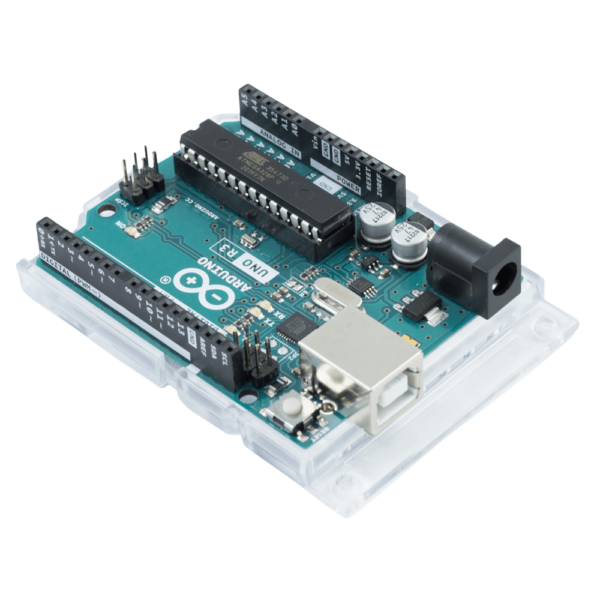

  • W zestawie znajduje się przezroczysta podstawka pod płytkę
  • Wymiary: 69 x 53 mm
