STM32 NUCLEO-H755ZI-Q Nucleo-144 z STM32H755ZIT6 ARM CORTEX-M7/M4
STM32 NUCLEO-H755ZI-Q Nucleo-144 z STM32H755ZIT6 ARM CORTEX-M7/M4
154,97 zł z VAT
Cena netto: 125,99 zł
1 w magazynie
Zdobądź 15497 Punktów za ten produkt.Zestaw ewaluacyjny NUCLEO-H755ZI-Q z mikrokontrolerem STM32H755ZIT6. Układ ten jest oparty o dwa rdzenie Arm Cortex-M7 oraz Cortex-M4, taktowane maksymalnymi zegarami odpowiednio 480 MHz i 240 MHz. Pamięć mikrokontrolera obejmuje 2 MB Flash i 1 MB RAM. Na płytce znajduje się złącze zgodne z Arduino Uno R3 oraz ST Morpho. Wbudowany programator ST-Link V3 z możliwością użycia go z zewnętrznym mikrokontrolerem. Interfejs USB użytkownika ze złączem Micro-USB.
Korzyści
Płatność & Wysyłka
STM32 NUCLEO-H755ZI-Q Nucleo-144 z STM32H755ZIT6 ARM CORTEX-M7/M4

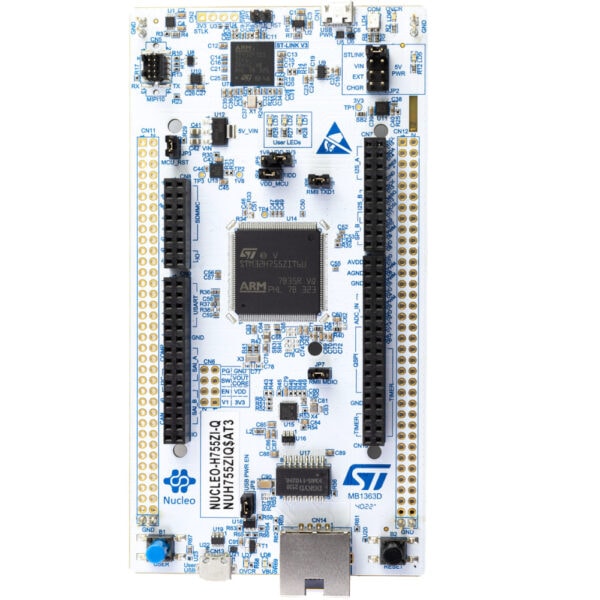

STM32 NUCLEO-H755ZI-Q Nucleo-144 to zaawansowana płytka ewaluacyjna od STMicroelectronics z mikrokontrolerem STM32H755ZIT6 opartym na dwóch rdzeniach Arm Cortex-M7 i Cortex-M4. Układy umieszczone na płytce są w obudowach LQFP144.

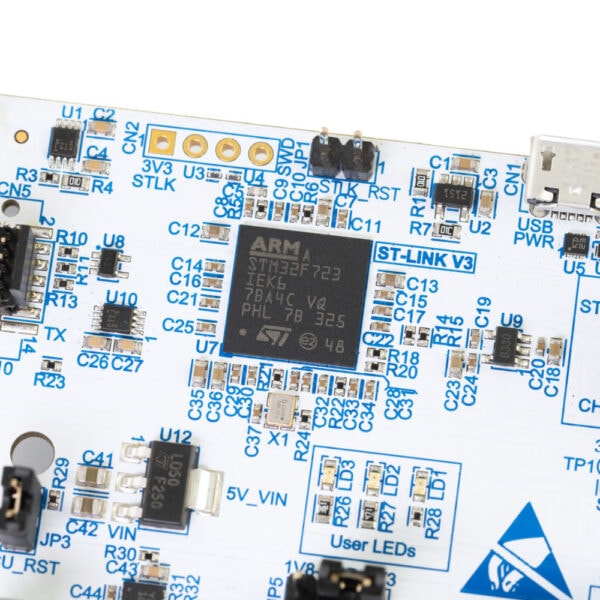

Każda płytka NUCLEO-H755ZI-Q posiada wbudowany programator oraz debugger ST-LINK/V3, co ułatwia programowanie i debugowanie aplikacji. Programator można również używać niezależnie od płytki poprzez zdjęcie odpowiednich zworek.
STMicroelectronics dostarcza bogatą bibliotekę oprogramowania oraz przykłady, dostępne w pakiecie STM32Cube, co znacznie ułatwia rozpoczęcie pracy z mikrokontrolerem.

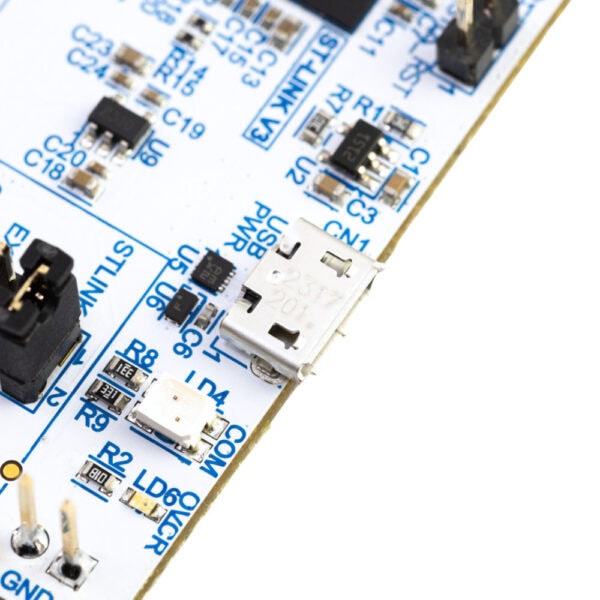

Płytka do zasilania i komunikacji z komputerem wykorzystuje złącze Micro-USB. Upewnij się, że masz właściwy przewód.
Specyfikacja mikrokontrolera STM32H755ZIT6 na NUCLEO-H755ZI-Q

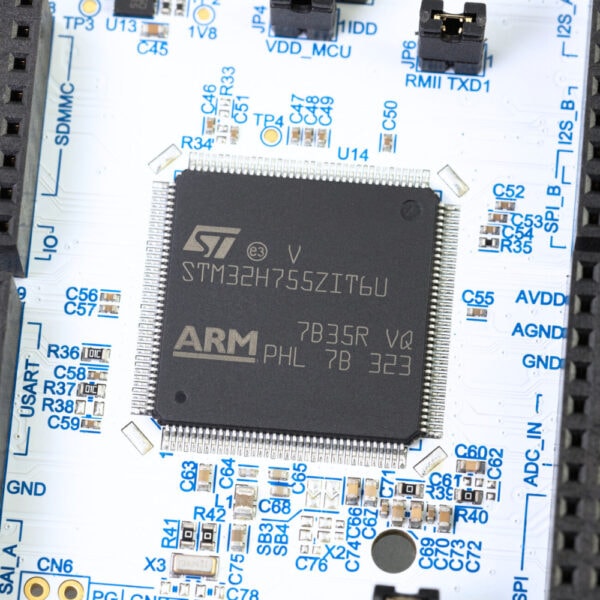

Mikrokontroler STM32H755ZIT6
- Architektura:
- Dual-core
- 32-bitowy rdzeń Arm® Cortex®-M7 z FPU i L1 cache, pracujący z częstotliwością do 480 MHz.
- 32-bitowy rdzeń Arm® Cortex®-M4 z FPU, pracujący z częstotliwością do 240 MHz.
- Pamięci:
- 2 MB pamięci flash z możliwością odczytu i zapisu jednocześnie.
- 1 MB RAM, w tym:
- 192 KB TCM RAM (w tym 64 KB ITCM RAM i 128 KB DTCM RAM).
- 864 KB SRAM użytkownika.
- 4 KB SRAM w domenie Backup.
Interfejsy komunikacyjne
- 97 x GPIO
- 4 x Wake-up pin
- 2 x Tamper pin
- 4 x I2C
- 6 x SPI
- 3 x I2S
- 1 x Quad-SPI
- 4 x USART
- 1 x LPUART
- 1 x 2.0 OTG FS
- 1 x 2.0 OTG HS
- 1 x CAN (FDCAN)
- 1 x CAN (TT-FDCAN)
- 1 x MDIOS
- 4 x SAI
- 1 x Camera Interface (8-14 bit)
- 1 x HDMI-CEC
Timery
- 2 x 16-bitowy zaawansowany do sterowania silnikami
- 2 x 32-bitowe timery z maksymalnie 4 IC/OC/PWM
- 10 x 16-bitowe ogólnego przeznaczenia
- 5 x 16-bitowe niskomocy w trybie Stop
- 1 x wysokiej rozdzielczości
- 4 x Watchdog
- 1 x RTC
- 2 x SysTick
Interfejsy analogowe
- 2 x 16-bitowy ADC
- 2 x 12-bitowe DAC
- 1 x czujnik temperatury
- 2 x komparatory o bardzo małej mocy
- 2 x wzmacniacz operacyjny
- 1 x DFSDM
Pozostałe elementy
- Random number generator
- Cryptographic accelerator
- LCD-TFT
- JPEG Codec
- Chrom-ART Accelerator (DMA2D)
- Ethernet

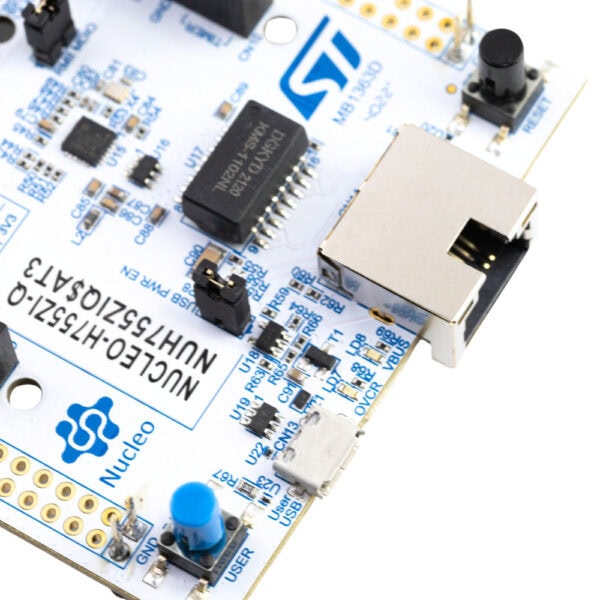

ZŁĄCZE Micro-USB DLA UŻYTKOWNIKA
NUCLEO-H755ZI-Q posiada interfejs USB 2.0 dostępny dla programisty, Wyprowadzony został na nowoczesne złącze Micro-USB.
USB w mikrokontrolerze STM32H755ZIT6 może działać zarówno w trybie Host i Device. Dzięki temu złączu obsłużysz m. in. Klawiatury, pamięci USB, a także nadasz przez VCOM lub zasymulujesz klawiaturę lub myszkę.
Specyfikacja płytki NUCLEO-H755ZI-Q
- Wbudowany programator / debugger: ST-LINK V3EC
- Pamięć masowa
- Virtual COM port
- Debugger
- Możliwość użycia z zewnętrznym układem
- Złącze Micro-USB
- Zasilanie
- Programowanie
- Debugowanie
- Złącze w standardzie ST Zio
- Złącze w standardzie ST Morpho
- Wlutowane goldpiny
- Opcje zasilania:
- Z Micro-USB
- Z zewnętrznego źródła zasilania 5 lub 3,3 V
- Wskaźniki LED:
- Zasilanie
- Komunikacja USB
- Dioda użytkownika
- Przyciski
- Użytkownika
- Reset
- Oscylator kwarcowy 32,768 kHz
